Владельцы BMW E34 сталкиваются с заменой радиатора отопителя чаще, чем хотелось бы, особенно на автомобилях с пробегом свыше 250 000 км. Типичные признаки выхода из строя – запотевание лобового стекла, запах антифриза в салоне и снижение эффективности обогрева. Конструкция узла требует разборки части передней панели, что отпугивает многих. Однако при наличии базового инструмента и понимания процесса это вполне выполнимо в гаражных условиях.
Радиатор печки у E34 расположен в центральной части торпеды за климатическим блоком. До него не добраться напрямую: необходимо демонтировать центральную консоль, бардачок, кожухи рулевой колонки и часть воздуховодов. На дорестайлинговых моделях (до 1992 года) может потребоваться демонтаж блока управления климатом. Процесс сложен не технически, а с точки зрения доступа и аккуратного обращения с пластиком, который за годы эксплуатации становится хрупким.
Перед началом работ важно сбросить давление в системе охлаждения, отключить АКБ и слить антифриз – для E34 объём охлаждающей жидкости составляет около 10 литров, но при частичной замене будет достаточно слить около 5. Используйте шланг на нижнем патрубке радиатора и ёмкость не менее 7 литров. Также необходимо отсоединить патрубки радиатора печки в моторном отсеке – они расположены у перегородки под капотом, рядом с вакуумным усилителем тормозов.
Сам радиатор крепится в пластиковом кожухе с защёлками, доступ к которым открывается после снятия панели воздуховодов. После демонтажа необходимо тщательно очистить посадочное место от загрязнений и проверить герметичность новых патрубков. Рекомендуется использовать оригинальные хомуты и уплотнительные кольца – неоригинальные элементы часто становятся причиной протечек уже в первые недели эксплуатации.

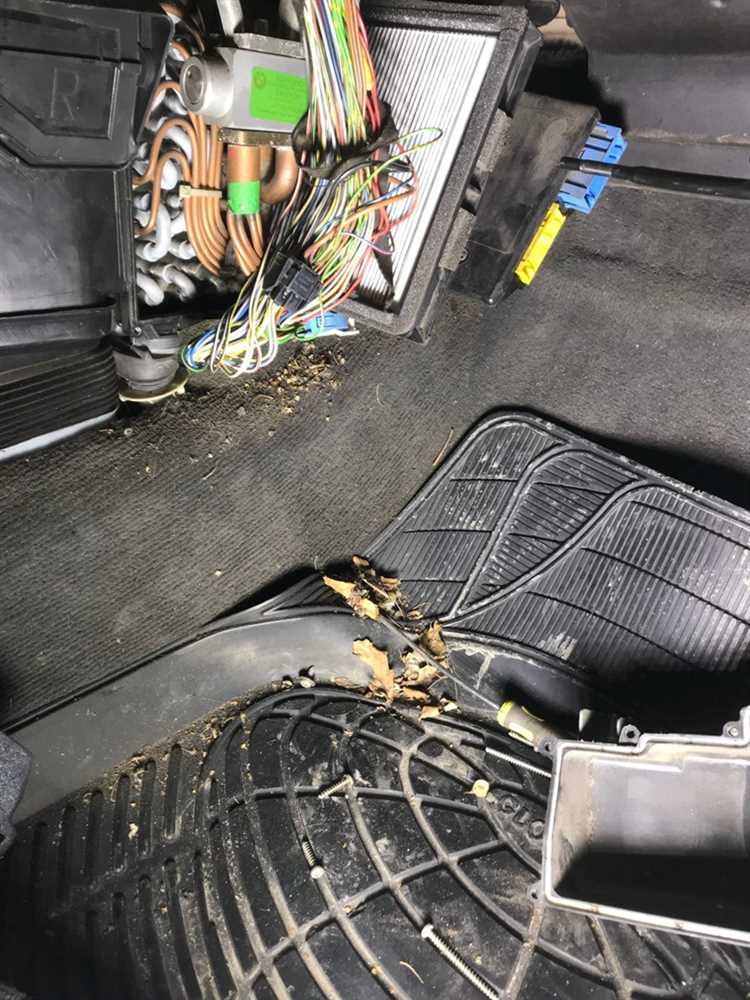

Подготовка инструментов и отключение аккумулятора
Перед началом разборки радиатора отопителя на BMW E34 потребуется минимальный, но точный набор инструментов. Необходимы: отвертки с прямым и крестообразным шлицем, комплект торцевых головок (включая 8, 10 и 13 мм), вороток с удлинителем, плоские пассатижи, пластиковые лопатки для снятия обшивки, фонарь с направленным светом. Полезно иметь магнит на гибкой ножке для извлечения случайно уроненных крепежей.
Отключение аккумулятора – обязательная процедура. Откройте багажник, где расположен аккумулятор. Сначала ключом на 10 мм ослабьте клемму «минус» и снимите её. Не касайтесь «плюсовой» клеммы, пока не снят «минус». После этого отсоедините «плюс» и отведите кабели в сторону. Это исключает короткое замыкание при работе с элементами системы отопления и электроники.
Не используйте металлические инструменты при снятии клемм, если они одновременно касаются кузова и клеммы – есть риск короткого замыкания.
Проверьте, чтобы автомобиль стоял на ровной поверхности, стояночный тормоз был затянут. При работе в помещении обеспечьте хорошее освещение и вентиляцию.

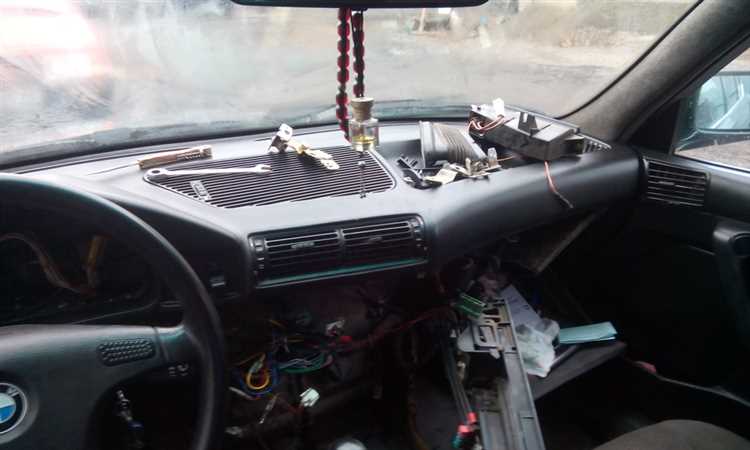

Демонтаж панели приборов и элементов обшивки
Перед началом работ отключите клемму аккумулятора во избежание короткого замыкания при работе с электрикой. Снимите центральную консоль: выкрутите два винта под заглушками у рычага КПП и аккуратно подденьте рамку, извлекая её вместе с блоком кнопок. Разъедините разъёмы питания кнопок и уберите консоль в сторону.
Снимите рулевое колесо: открутите два винта крепления подушек безопасности (если имеется), отсоедините разъёмы, затем выкрутите центральную гайку на 22 мм. Сделайте метку на шлицах, чтобы сохранить исходное положение при установке.
Открутите нижнюю обшивку под рулём, убрав 3 винта Torx. Снимите воздуховоды, идущие к ногам водителя. С левой стороны снимите накладку под торпедой, выкрутив 2 винта по бокам и 1 снизу.
Перейдите к панели приборов: выкрутите два винта Torx сверху щитка и аккуратно потяните его на себя. Отсоедините три разъёма сзади, нажав фиксатор, и извлеките щиток полностью.
Для демонтажа всей панели приборов открутите винты вдоль лобового стекла (под заглушками) и с торцов торпеды, включая крепления за бардачком и в районе рулевой колонки. Отсоедините все разъёмы, включая провода к печке, аварийной сигнализации, часам, кнопке обогрева заднего стекла и другим элементам.
После снятия панели доступ к радиатору печки становится свободным. Обратите внимание на положение тросиков управления заслонками – при установке они должны встать в исходное положение для корректной работы отопителя.
Получение доступа к отопителю и его разборка
Для демонтажа отопителя на BMW E34 необходимо полностью снять панель приборов. Отключи аккумулятор, чтобы избежать короткого замыкания при разборке проводки. Сними рулевую колонку, выкрутив болты крепления и отсоединив разъёмы. Отсоедини управляющие тросы заслонок, открутив фиксирующие скобы с обратной стороны панели.
Доступ к отопителю откроется после демонтажа воздуховодов и корпуса бардачка. Открути все винты, фиксирующие пластиковую рамку корпуса отопителя. Будь осторожен при извлечении блока управления – отключи разъёмы, зафиксированные пластиковыми защёлками.
Для разборки отопителя открути крышку с правой стороны корпуса – под ней находится радиатор печки. Отсоедини две металлические скобы и аккуратно извлеки радиатор, избегая перегибов медных трубок. При сильном сопротивлении проверь, нет ли остатков герметика или уплотнителя, мешающих демонтажу.
Перед установкой нового радиатора очисти посадочное место от пыли и остатков старого уплотнителя. Убедись в герметичности соединений при обратной сборке и не прижимай трубки с усилием – возможна деформация пайки.

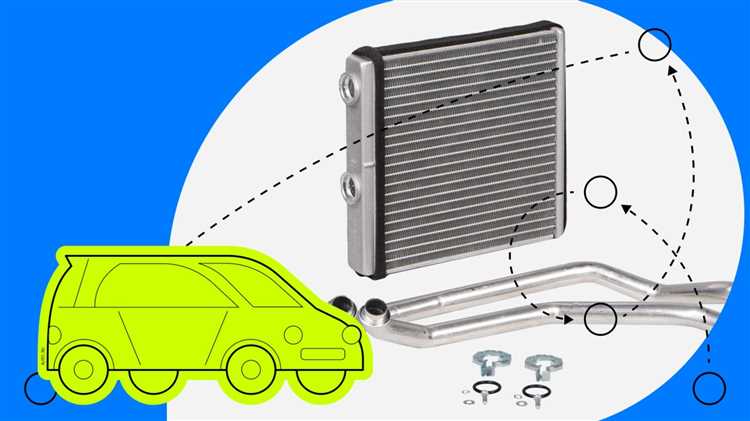

Отсоединение патрубков радиатора печки в моторном отсеке

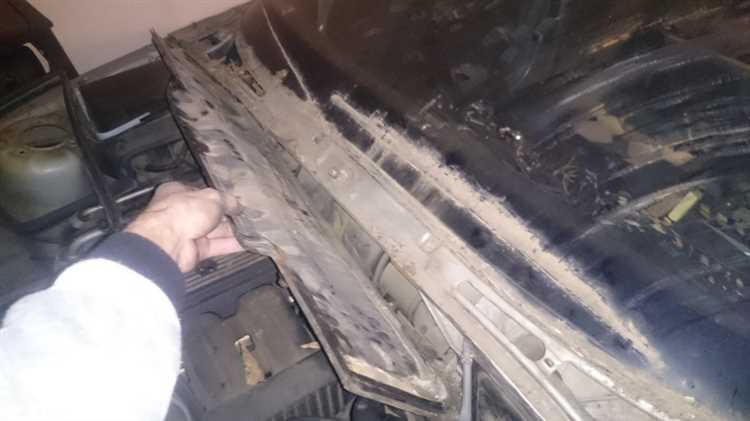

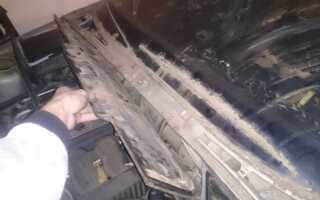

Работы начинаются с демонтажа пластикового кожуха, закрывающего стенку моторного отсека под лобовым стеклом. Необходимо снять дворники и открутить саморезы по периметру кожуха. После его удаления открывается доступ к патрубкам отопителя.
Перед отсоединением патрубков нужно слить охлаждающую жидкость. Откройте кран на радиаторе или выкрутите сливную пробку блока двигателя. Жидкость должна быть полностью удалена, чтобы избежать подтеков в салон.
На BMW E34 патрубки радиатора печки соединены с трубками, уходящими в салон, при помощи хомутов. Заводские хомуты однократного применения необходимо срезать бокорезами или аккуратно разжать, если позволяют инструменты. При повторной установке желательно использовать червячные хомуты из нержавеющей стали.
Патрубки могут прикипеть к штуцерам. Не тяните за них с усилием – используйте плоскую отвертку, чтобы аккуратно поддеть край. Важно не повредить пластиковые штуцеры, так как они являются частью цельной магистрали и не подлежат замене по отдельности.
После снятия патрубков заглушите открытые отверстия тряпками или резиновыми пробками, чтобы внутрь не попали грязь и влага. Хомуты и патрубки при необходимости замените на новые, особенно если есть следы трещин или утвердившаяся жёсткость резины.

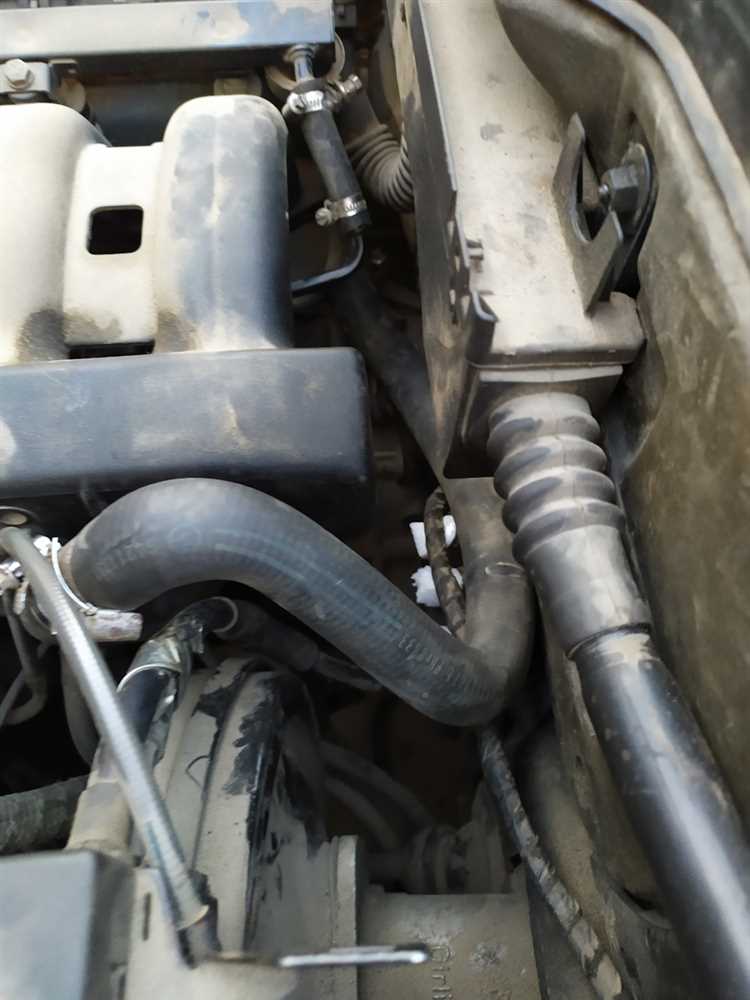

Извлечение радиатора печки из корпуса отопителя
После снятия бардачка и демонтажа пластикового кожуха корпуса отопителя, доступ к радиатору становится открытым. Перед дальнейшими действиями убедитесь, что вся жидкость полностью слита из системы охлаждения.
- Отсоедините два резиновых патрубка, идущих к радиатору. Они могут быть закреплены хомутами – используйте плоскогубцы или шестигранник, в зависимости от типа крепежа.
- Освободите фиксирующие скобы радиатора. В E34 они расположены по краям и часто скрыты под шумоизоляцией – аккуратно сдвиньте ее в сторону, не повреждая.
- Подденьте радиатор снизу тонкой пластиковой лопаткой или деревянным клином. Не применяйте металлические предметы, чтобы не повредить корпус отопителя.
- Радиатор вытягивается вперед, под углом вниз. Не тяните резко – возможны зацепы за внутренние направляющие корпуса.
- Обратите внимание на уплотнительные резинки по краям посадочного гнезда – при деформации или трещинах их нужно заменить при обратной установке.
После извлечения осмотрите нишу на наличие остатков антифриза, коррозии или мусора. При необходимости очистите корпус мягкой тряпкой и спиртовым раствором. Не допускайте попадания влаги внутрь заслонок отопителя.
Проверка состояния уплотнителей и замена изношенных деталей
Перед установкой нового радиатора печки важно тщательно проверить состояние уплотнителей. Изношенные или поврежденные элементы могут привести к утечкам жидкости и снижению эффективности работы отопителя. Особое внимание следует уделить уплотнителям на местах соединения радиатора с трубками системы охлаждения и на стыках самого радиатора с кузовом.
Проверка уплотнителей: Начните с осмотра каждого уплотнителя на наличие трещин, порезов или признаков старения материала. Если уплотнитель стал жестким или крошится при попытке сжать его, он подлежит замене. Уплотнители должны быть эластичными, чтобы обеспечивать герметичность соединений.
Замена изношенных уплотнителей: Используйте только оригинальные или высококачественные аналоги, чтобы обеспечить долговечность работы системы. Для замены аккуратно снимите старый уплотнитель, избегая повреждений прилегающих частей. Установите новый уплотнитель в точно такие же места, проверив его правильное положение перед затягиванием соединений. Это поможет избежать утечек антифриза и воздуха в системе отопления.
Проверка других деталей: Помимо уплотнителей, следует осмотреть трубки системы охлаждения, крепежи и элементы крепления радиатора. Если заметны следы коррозии или повреждения, замените эти детали. Сильно изношенные или поврежденные трубки могут стать причиной утечек жидкости, что приведет к перегреву системы.
Замену уплотнителей и поврежденных деталей следует проводить немедленно, чтобы предотвратить дальнейшие повреждения и обеспечить безопасную работу системы отопления в автомобиле. При выполнении работы не забудьте прокачать систему охлаждения после завершения сборки, чтобы избавиться от воздуха, что поможет предотвратить перегрев двигателя.
Установка нового радиатора и обратная сборка салона
После того как старый радиатор был демонтирован, важно правильно установить новый. Начните с подготовки нового радиатора. Проверьте его на наличие дефектов, таких как трещины или повреждения крепежных элементов. Убедитесь, что радиатор соответствует модели BMW E34. Установку начинайте с размещения радиатора на место старого, используя те же крепежные отверстия.
Перед закреплением радиатора, убедитесь, что все уплотнительные элементы (резинки и манжеты) находятся на своих местах. Неправильная установка уплотнителей может привести к протечкам антифриза. Подключите патрубки к радиатору, следя за тем, чтобы они плотно сидели на штуцерах, и зафиксируйте их хомутами. Протягивание хомутов должно быть умеренным, чтобы не повредить резину и не нарушить герметичность.
После установки радиатора продолжайте сборку системы отопления. Убедитесь, что все соединения не имеют щелей и протечек. Подключите все электрические разъемы, если они были отсоединены. Проверьте датчики и провода на предмет повреждений.
Теперь приступайте к обратной сборке салона. Начните с установки панели управления отопителем. Убедитесь, что все элементы управления подключены правильно, а кабели и шланги не перекручены. Закрепите панель на местах с помощью крепежных элементов. Проводите подключение к системе охлаждения, включая термостат и трубки для циркуляции жидкости.
Переходите к установке всех обшивок и пластиковых деталей. Будьте внимательны при сборке, чтобы не повредить пластиковые элементы и не оставить лишних зазоров. Закрепите все болты и винты в правильной последовательности, чтобы избежать повреждения крепежных мест и сохранить жесткость конструкции.
Завершите сборку установкой сидений и других частей интерьера, которые были сняты для доступа к радиатору. После завершения сборки проведите проверку системы отопления, включая запуск двигателя и проверку температуры охлаждающей жидкости. Если все сделано правильно, система должна работать без утечек, а в салоне не будет ощущаться неприятных запахов или перегрева.
Вопрос-ответ:
Как снять радиатор печки на BMW E34?
Для снятия радиатора печки на BMW E34 необходимо сначала отсоединить аккумулятор и демонтировать элементы обивки салона. Затем, с помощью инструментов, открутить болты крепления панели и снять её. После этого, отключите все трубки, подключенные к радиатору, и аккуратно извлеките его из места установки. Важно быть внимательным при демонтаже, чтобы не повредить крепления или соединения.
Что нужно сделать, чтобы снять радиатор отопителя на BMW E34 без повреждений?
Снятие радиатора отопителя на BMW E34 требует тщательности. Начать нужно с отключения аккумулятора, чтобы избежать короткого замыкания. Далее, снимите центральную консоль и обивку, а также снимите руль и колонку управления, если они мешают доступу. Не забудьте откачать антифриз, чтобы избежать его утечек. После этого открутите крепежи радиатора и аккуратно извлеките его, следя, чтобы не повредить трубки и соединения.
Какие инструменты потребуются для снятия радиатора печки на BMW E34?
Для снятия радиатора отопителя на BMW E34 понадобятся следующие инструменты: головки и ключи для откручивания болтов, отвертки для снятия обшивки и элементов интерьера, а также специальный инструмент для отсоединения трубок. Также желательно иметь контейнер для слива антифриза, чтобы избежать его пролива на кузов.
Какие могут быть сложности при снятии радиатора печки на BMW E34?
Одной из главных сложностей при снятии радиатора печки на BMW E34 является ограниченное пространство в салоне, что усложняет доступ к необходимым деталям. Также, если радиатор давно не менялся, его может быть трудно извлечь из креплений из-за коррозии или накопившейся грязи. Важно действовать осторожно, чтобы не повредить трубки охлаждающей жидкости и не сломать пластиковые крепления.
Что делать, если радиатор печки на BMW E34 не поддается демонтажу?
Если радиатор не поддается демонтажу, попробуйте аккуратно ослабить его с помощью смазки для разъемов, что поможет освободить застрявшие соединения. В некоторых случаях может помочь легкое постукивание по корпусу радиатора, чтобы он отошел от креплений. Однако если это не помогает, возможно, потребуется использовать более серьезные инструменты, такие как демонтажный комплект или обратиться за помощью к профессионалам, чтобы избежать повреждения других компонентов.
Какие шаги нужно предпринять для самостоятельного снятия радиатора печки на BMW E34?
Для снятия радиатора печки на BMW E34 потребуется выполнить несколько этапов. Сначала нужно отключить аккумулятор и снять центральную консоль, чтобы обеспечить доступ к радиатору. Затем необходимо отсоединить трубки системы отопления, которые подключаются к радиатору, аккуратно удаляя крепления. После этого, откручиваются все необходимые болты, и радиатор осторожно извлекается из своего места. Важно помнить, что процесс требует терпения и внимания, так как некоторые детали могут быть трудно доступными и их может быть сложно снять без повреждений.
Каковы возможные сложности при снятии радиатора печки на BMW E34 и как их избежать?
Основные сложности при снятии радиатора печки на BMW E34 связаны с труднодоступностью некоторых креплений и деталей, которые могут быть закисшими или сильно затянутыми. Также часто возникает проблема с утечками жидкости, если трубки отопления не отсоединены должным образом. Чтобы избежать этих проблем, важно предварительно ослабить все крепления и использовать смазку на резьбовые соединения, чтобы облегчить откручивание болтов. Необходимо также аккуратно работать с трубками, чтобы не повредить их, и при снятии радиатора избегать сильных ударов, которые могут привести к повреждениям.
