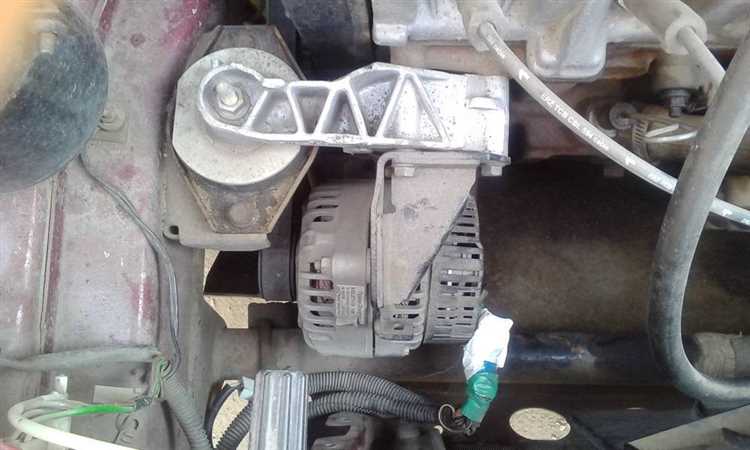

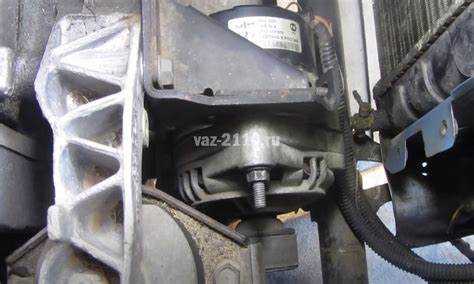

Генератор на ВАЗ 2110 расположен с правой стороны двигателя, между блоком цилиндров и радиатором. Для доступа потребуется снять воздушный фильтр и ослабить натяжение ремня привода. Работы желательно выполнять на холодном двигателе с отключённой клеммой «минус» аккумулятора.
Перед демонтажем убедитесь, что в наличии имеются ключи «на 10», «на 13» и «на 17», вороток с удлинителем, плоская отвёртка, а также контрольная лампа или мультиметр для предварительной проверки. Обратите внимание на состояние проводки и клемм – обрыв или окисление могут имитировать неисправность генератора.
Снятие агрегата возможно без подъёма автомобиля, но для удобства можно вывесить переднюю правую часть и снять колесо. Это облегчит доступ к нижнему креплению. После извлечения генератора целесообразно сразу оценить состояние подшипников и щёток. Если пробег превышает 100 000 км – замена деталей скорее всего необходима.
Важно: при повторной установке обратите внимание на соосность шкивов и натяжение ремня. Слишком сильное натяжение ускоряет износ подшипников, слабое – вызывает свист и просадки напряжения. Оптимальный провис – около 10 мм при нажатии пальцем между шкивами генератора и коленвала.
Как подготовить ВАЗ 2110 к снятию генератора: отключение АКБ и демонтаж защиты
Затем перейди к демонтажу защиты картера. Если установлена пластиковая защита, открути передние крепления с помощью торцевой головки на 13. Для металлической потребуется ключ на 17. Отсоедини задние болты и аккуратно сними защиту вниз, избегая перекоса. Если крепёж заржавел – обработай резьбу проникающей смазкой и подожди 10–15 минут.
Для упрощения доступа к генератору также рекомендуется снять правое переднее колесо и пластиковый подкрылок. Колесо демонтируется баллонным ключом, после чего саморезы подкрылка выкручиваются крестовой отверткой или головкой на 8.
Как добраться до генератора: снятие воздушного фильтра и других мешающих элементов
Для доступа к генератору на ВАЗ 2110 потребуется убрать несколько компонентов, ограничивающих рабочее пространство. Последовательность разборки:
- Отключить клемму «минус» с аккумулятора.
- Отсоединить гофру воздухозаборника от корпуса воздушного фильтра и дроссельного узла.
- Снять верхнюю крышку корпуса фильтра, отвернув четыре защёлки.
- Извлечь фильтрующий элемент.
- Открутить болты крепления нижней части корпуса фильтра к кузову (обычно два болта под ключ на 10).
- Снять корпус воздушного фильтра полностью, освободив пространство сверху генератора.
- Открутить и сдвинуть в сторону бачок омывателя, если он мешает доступу (при наличии ГУР возможен демонтаж бачка жидкости ГУР).
- При наличии защиты двигателя – снять переднюю правую часть защиты для доступа снизу.
После этих действий обеспечен прямой доступ к креплениям генератора, проводке и натяжному ролику ремня.

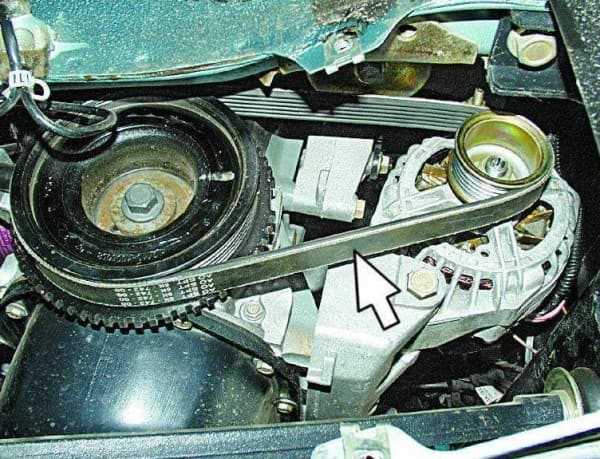

Как ослабить и снять ремень генератора без повреждений
Перед началом отключите аккумулятор, чтобы избежать короткого замыкания. Для доступа к ремню снимите защиту двигателя, если она установлена.
Осмотрите натяжной механизм. На ВАЗ 2110 используется регулируемая планка. Ослабьте нижний болт крепления генератора к кронштейну – ключ на 19. Затем отпустите гайку регулировочного болта на планке – ключ на 13. Поворачивая генератор на себя, уменьшите натяжение ремня.
Не применяйте рывков или металлических предметов между шкивами – это приводит к повреждению корда. Если ремень не сходит свободно, проверьте наличие загрязнений или заусенцев на шкивах.
Снимайте ремень, начиная с шкива генератора, затем переходите к коленчатому валу. При извлечении не допускайте перекручивания – это вызывает микротрещины в структуре резины.
После демонтажа осмотрите ремень. Трещины, расслоения или блеск на боковой поверхности указывают на износ. Повторная установка изношенного элемента недопустима.

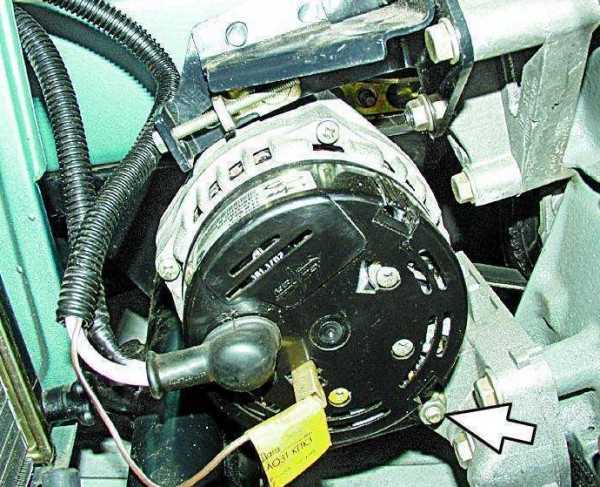

Как отсоединить проводку от генератора ВАЗ 2110
Сначала сними пластиковую защитную крышку на тыльной стороне генератора. Она удерживается защелками или винтами – зависит от конкретной модификации. Используй отвертку с прямым шлицем для аккуратного демонтажа крышки.
Отсоедини штекер с проводом возбуждения. Он подключён к тонкому контакту на генераторе и удерживается фиксатором. Надави на фиксатор и аккуратно потяни разъём на себя. Не допускай перегибов – изоляция может треснуть.
Затем переходи к основному силовому проводу. Он крепится гайкой на шпильке под «на 13». Используй торцевую головку и трещотку, чтобы ослабить крепление. После снятия гайки аккуратно сними клемму с медного контакта.
Проверь провода на наличие следов перегрева, оплавленной изоляции или коррозии на наконечниках. При обнаружении повреждений замени проблемные участки перед обратной установкой.
Важно: не допускай касания оголённых проводов к кузову – это может вызвать замыкание даже при снятой клемме массы, если где-то осталась остаточная наводка от конденсаторов.

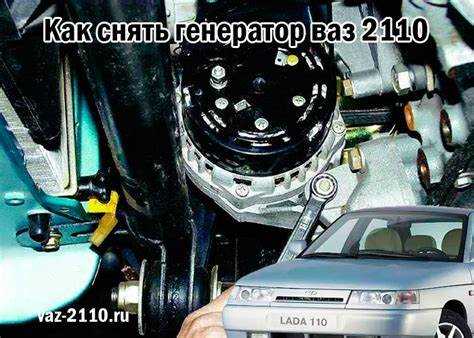

Как открутить крепления генератора: выбор инструмента и последовательность действий
Для демонтажа генератора на ВАЗ 2110 потребуются: головка на 13 мм с удлинителем, трещотка, рожковый ключ на 13 мм, ключ на 17 мм и монтажка. Работы выполняются на холодном двигателе с отключённой аккумуляторной клеммой.
Сначала ослабляется натяжной болт крепления генератора к регулировочной планке. Для этого используйте рожковый или накидной ключ на 13 мм. Болт расположен с верхней стороны генератора, доступ к нему возможен сверху моторного отсека.
Затем ослабьте нижний болт крепления генератора к кронштейну двигателя. Головка на 13 мм с удлинителем позволяет обойти мешающие элементы. После ослабления – снимите ремень с шкива генератора, сдвинув его внутрь моторного отсека при помощи монтажки.
Далее полностью выкрутите верхний болт и снимите регулировочную планку. После этого откручивается нижний болт крепления. В некоторых случаях болт прикипает – примените проникающую смазку и дайте ей впитаться 10–15 минут.
После выкручивания всех болтов аккуратно выньте генератор вверх, слегка расшатывая корпус. Если генератор зажат в направляющих, аккуратно подденьте его монтажкой с нижней стороны.
Как безопасно извлечь генератор из моторного отсека
Для извлечения генератора с ВАЗ 2110 потребуется несколько шагов. Начните с отключения аккумулятора, чтобы избежать короткого замыкания при работе с электросистемой. Отсоедините отрицательную клемму аккумулятора, используя ключ на 10 мм. Это предотвратит случайный контакт с проводкой.
Далее снимите ремень привода генератора. Для этого ослабьте натяжной ролик с помощью ключа или воротка. Поверните ролик против часовой стрелки и снимите ремень с шкива генератора. Это обеспечит свободный доступ к креплениям устройства.
Отсоедините все электропроводки от генератора. Обычно на генераторе находятся два разъема – для аккумуляторного напряжения и сигнала регулятора напряжения. Аккуратно снимите их, не повреждая контакты. Используйте изолированный инструмент, чтобы избежать случайных замыканий.
Теперь ослабьте крепежные болты генератора. Для этого используйте ключи на 13 мм или 14 мм в зависимости от модели. Сначала ослабьте верхний и нижний болты, поддерживающие генератор, а затем снимите их полностью. Будьте осторожны, чтобы не повредить корпус генератора или крепления.
После того как болты сняты, аккуратно извлеките генератор из моторного отсека. Он может быть закреплен в определенной позиции, поэтому слегка покачайте его для удобства извлечения. При этом важно не задевать другие элементы, такие как трубопроводы или шланги. Генератор должен выйти без усилий, но если возникают трудности, убедитесь, что все крепления полностью сняты.
По завершении извлечения проверьте состояние контактов и деталей генератора. При необходимости очистите его от грязи и пыли, чтобы облегчить дальнейший монтаж или замену.
На что обратить внимание при осмотре генератора после снятия
После снятия генератора с ВАЗ 2110 важно тщательно осмотреть его на наличие повреждений и признаков износа. Начните с осмотра внешнего состояния корпуса: трещины, вмятины или признаки коррозии могут указывать на повреждения, которые повлияют на его работу.
Проверьте щетки генератора. Износ щеток – одна из наиболее распространенных причин неисправностей. Если их длина меньше 5 мм, это сигнал о необходимости замены. Также убедитесь, что они равномерно изношены и не имеют дефектов или повреждений.
Проверьте состояние ротора и статора. На роторе не должно быть видимых повреждений обмотки, таких как перегоревшие участки или обгорания. Если статор имеет обугливание или поврежденные витки, это указывает на внутренние короткие замыкания, и генератор требует замены или ремонта.
Осмотрите подшипники генератора. Поворот ротора должен быть плавным, без ощутимых заеданий или люфта. Если есть посторонние звуки или люфт, подшипники нуждаются в замене.
Проверьте проводку и клеммы на генераторе. Все соединения должны быть чистыми и не иметь признаков окисления. Плохо зачищенные или поврежденные контакты могут привести к плохому контакту и проблемам с зарядкой аккумулятора.
Оцените состояние ремня привода генератора. Если на нем видны трещины или признаки износа, рекомендуется заменить его, так как изношенный ремень может привести к плохому захвату и перегрузке генератора.
После визуального осмотра и проверки всех элементов генератора, рекомендуется провести его тестирование на работоспособность с помощью тестера или мультиметра для определения эффективности работы и надежности перед установкой на автомобиль.
Вопрос-ответ:
Как снять генератор на ВАЗ 2110?
Чтобы снять генератор на ВАЗ 2110, первым делом необходимо отключить аккумулятор, чтобы избежать короткого замыкания. Затем ослабьте натяжение ремня генератора с помощью регулировочного болта. После этого открутите крепежные болты генератора и отсоедините его от креплений. Далее, аккуратно снимите генератор, не повреждая другие элементы.
Какой инструмент нужен для снятия генератора на ВАЗ 2110?
Для снятия генератора на ВАЗ 2110 вам понадобятся ключи на 10, 13 и 17 мм, а также отвертка или головка для снятия болтов крепления. Дополнительно может понадобиться вороток для ослабления натяжения ремня. Убедитесь, что все инструменты под рукой перед началом работы.
Какие ошибки могут возникнуть при снятии генератора на ВАЗ 2110?
Основные ошибки при снятии генератора включают забытое отключение аккумулятора, что может привести к короткому замыканию, а также неправильное снятие ремня генератора, которое может повредить его. Также важно не забывать фиксировать генератор после снятия, чтобы избежать повреждения крепежных элементов и других частей двигателя.
Как снять ремень генератора перед его демонтажом на ВАЗ 2110?
Для снятия ремня генератора необходимо ослабить натяжение. Для этого нужно открутить болт натяжителя ремня с помощью ключа на 13 мм. После этого ремень легко снимется с шкивов генератора и коленвала. Убедитесь, что ремень не поврежден, если планируется его повторное использование.
Нужно ли снимать другие элементы при снятии генератора на ВАЗ 2110?
При снятии генератора на ВАЗ 2110 обычно не требуется снимать другие элементы, однако в некоторых случаях может быть нужно демонтировать воздухозаборник или части системы охлаждения для удобства доступа к генератору. Это зависит от конфигурации двигателя вашего автомобиля.
Как снять генератор на ВАЗ 2110?
Для снятия генератора на ВАЗ 2110 потребуется выполнить несколько шагов. Сначала отключите аккумулятор, чтобы избежать короткого замыкания. Затем снимите пластиковую крышку на передней части двигателя, чтобы обеспечить доступ к генератору. Открутите болты, крепящие генератор к моторному щиту, и ослабьте натяжение ремня генератора. После этого осторожно снимите ремень и отсоедините все электрические провода от генератора, запомнив их расположение. Когда все подготовительные работы завершены, можно извлечь сам генератор из его креплений.
Какие инструменты нужны для снятия генератора с ВАЗ 2110?
Для демонтажа генератора на ВАЗ 2110 потребуется несколько основных инструментов. В первую очередь, понадобятся ключи для откручивания болтов – обычно это ключи на 10, 13 и 17 мм. Также может понадобиться отвертка для снятия пластиковых элементов и натяжителя ремня генератора. Не забудьте о плоскогубцах или специальном инструменте для снятия контактов с генератора. Набор инструментов, который позволяет работать с мелкими крепежами, также будет полезен для быстрого демонтажа.
