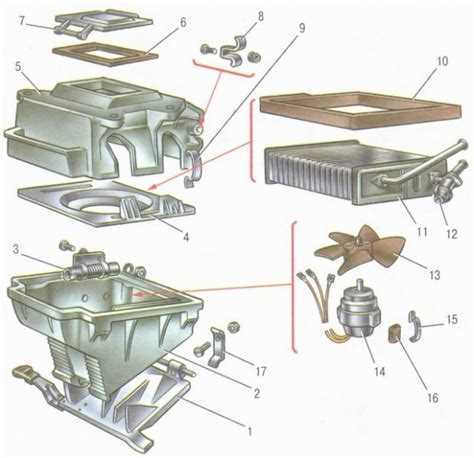

Отопитель в ВАЗ 2106 представляет собой относительно простой узел, состоящий из пластикового корпуса, радиатора, электровентилятора и системы заслонок. Его демонтаж необходим при замене радиатора, устранении течей или при ремонте вентилятора. Работы можно выполнить без ямы, но потребуется доступ к подкапотному пространству и салону со стороны переднего пассажира.
Перед началом необходимо полностью слить охлаждающую жидкость через сливные пробки радиатора и блока цилиндров. После этого отсоединяются два шланга, подходящих к отопителю в моторном отсеке. Следует заранее подготовить емкость для сбора остатка ОЖ, так как из патрубков может вытечь до 0.5 литра жидкости.
Далее демонтируется бардачок, ковролин и шумоизоляция в районе ног пассажира. Отопитель крепится на четырех гайках к перегородке моторного отсека. Для их откручивания потребуется головка на 10 с удлинителем. После этого аккуратно вытаскивается блок отопителя, при этом важно не повредить тросы управления заслонками и разъем вентилятора.

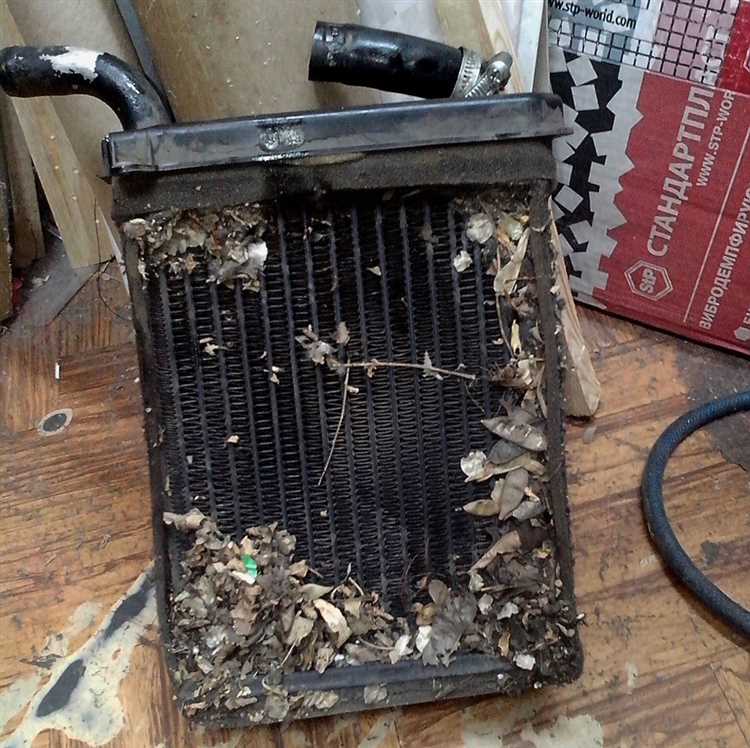

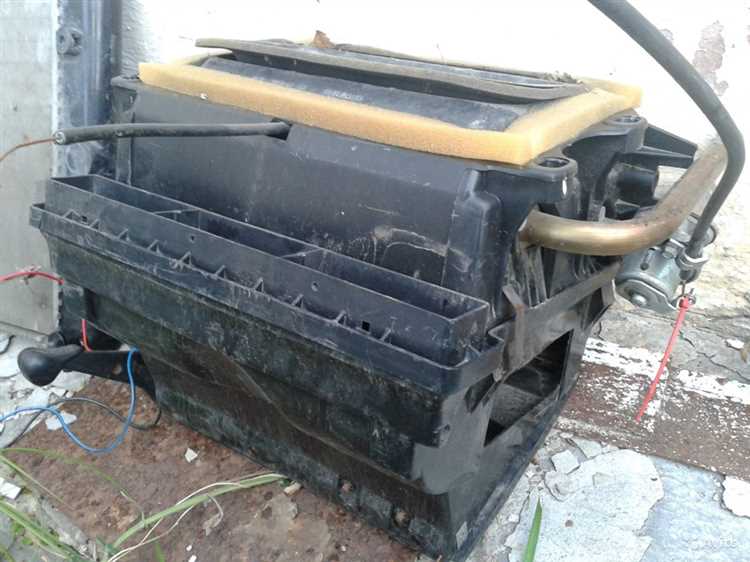

Если планируется разборка отопителя, необходимо открутить саморезы на корпусе, разделить его на две половины и осмотреть радиатор на наличие коррозии и подтеков. Заслонки нередко теряют плотность из-за износа поролонового уплотнителя – его следует заменить на аналогичный по толщине материал.
Подготовка инструментов и материалов для демонтажа отопителя
Для снятия отопителя на ВАЗ 2106 потребуются: набор рожковых и накидных ключей (обязательно на 8, 10 и 13 мм), крестовая и шлицевая отвертки, плоскогубцы, удлинитель и вороток для труднодоступных болтов, а также головки соответствующего размера. Удобно использовать трещотку с карданом – она облегчает доступ к крепежу под панелью приборов.
Перед началом работ подготовь ёмкость объемом не менее 5 литров для слива охлаждающей жидкости и чистую ветошь – при демонтаже возможны подтекания. Необходимы пластиковые заглушки или отрезки подходящего диаметра резинового шланга – ими временно перекрываются патрубки радиатора отопителя, чтобы избежать протечек.
Обеспечь доступ к аккумуляторной батарее: её отключение – обязательный шаг для безопасности при работе с электрикой отопителя. Также потребуется фонарь или налобный светильник – пространство под панелью ограничено, и хорошее освещение ускоряет процесс.
Если планируется замена хомутов или уплотнителей, заранее приобрети новые. Рекомендуется иметь под рукой проникающую смазку – резьбовые соединения часто закисшие. При наличии штатного коврика его следует заранее снять, чтобы избежать загрязнения при сливе антифриза.
Отключение аккумулятора и системы охлаждения перед снятием
Перед демонтажем отопителя необходимо полностью обесточить автомобиль и подготовить систему охлаждения к сливу. Несоблюдение этих шагов может привести к короткому замыканию или проливу антифриза на элементы салона.
- Открой капот и отсоедини минусовую клемму аккумулятора ключом на 10. Клемму отведи в сторону, исключив её случайный контакт с полюсом.
- Дождись полного остывания двигателя – горячий антифриз может вызвать ожоги при сливе.
- Установи ёмкость объёмом не менее 5 литров под сливной кран радиатора. На ВАЗ 2106 он расположен в правом нижнем углу радиатора.
- Открути сливной кран радиатора против часовой стрелки. При необходимости воспользуйся плоскогубцами, но без чрезмерного усилия – пластиковый корпус легко повредить.
- Сними крышку расширительного бачка для ускорения слива.
- После слива из радиатора открути сливную пробку на блоке цилиндров (слева, под впускным коллектором) ключом на 13. Подставь вторую ёмкость – из блока выходит до 1,5 литров охлаждающей жидкости.
- Снимай патрубки отопителя только после полного слива жидкости, начиная с нижнего – он чаще всего содержит остатки антифриза.
При наличии хомутов с винтовым зажимом используй отвёртку или головку на 7, не допуская перетягивания. Старые патрубки могут прилипнуть – аккуратно ослабь их поворотами, не разрезая без крайней необходимости.
Демонтаж бардачка и элементов панели для доступа к отопителю
Сначала отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Откройте бардачок, выкрутите два самореза в верхней части и два в нижней, удерживающих его корпус. Осторожно извлеките бардачок, не повредив пластик фиксаторов и не выдернув провода подсветки, если она установлена.
Снимите накладку с пассажирской стороны панели, зафиксированную саморезами по периметру. Выкрутите крепеж в нижней части центральной консоли. Аккуратно отсоедините воздуховоды, ведущие к боковым и центральным дефлекторам, освободив защелки и сдвинув пластиковые патрубки назад.
Далее выкрутите винты, фиксирующие облицовку печки. При наличии радиоприемника или прикуривателя отсоедините разъемы и извлеките их вместе с монтажной рамкой. Осмотрите все скрытые точки крепления панели: часть винтов может находиться под декоративными заглушками. Удалите их и выкрутите оставшиеся крепления.
После демонтажа всех крепежных элементов аккуратно потяните панель на себя, контролируя усилие во избежание повреждения проводки. Не допускайте перегибов жгутов и не тяните за кабели блока управления печкой – они подсоединены к разъемам, которые необходимо отключить вручную.
После снятия панели откроется доступ к корпусу отопителя и основным точкам его крепления. Убедитесь, что все элементы, препятствующие демонтажу, удалены, включая кронштейны и оставшиеся воздуховоды.

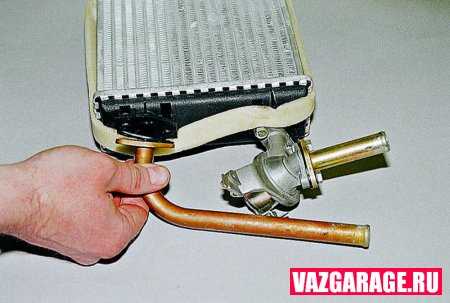

Снятие воздушных и охлаждающих патрубков отопителя
Перед отсоединением патрубков убедитесь, что двигатель остыл, чтобы избежать ожогов. Работу следует выполнять в перчатках, с подготовленной ёмкостью для слива охлаждающей жидкости.
- Открутите крышку расширительного бачка для сброса давления в системе охлаждения.
- Подставьте ёмкость под нижний патрубок радиатора и слейте не менее 3–4 литров антифриза, чтобы уровень опустился ниже отопителя.
- Ослабьте хомуты на двух резиновых патрубках, подключённых к штуцерам отопителя со стороны моторного отсека. Используйте плоскогубцы или отвертку в зависимости от типа хомутов.
- Осторожно проверните и снимите патрубки. Если они «прикипели», аккуратно подденьте их плоской отверткой, стараясь не повредить штуцеры отопителя.
- Осмотрите патрубки на наличие трещин, отвердевших участков, отложений внутри. При малейших признаках износа – замените.
- Переходите к воздушному каналу. Из салона, с пассажирской стороны, отсоедините гофру от корпуса отопителя, сжав фиксатор и потянув на себя.
- Если установлен дополнительный воздуховод к задней части салона, снимите его, открутив крепёжные саморезы и отсоединив от центральной части печки.
После демонтажа всех патрубков убедитесь, что уплотнения и соединения не повреждены. Заглушите открытые штуцеры, чтобы избежать попадания пыли и мусора внутрь системы при последующей разборке.

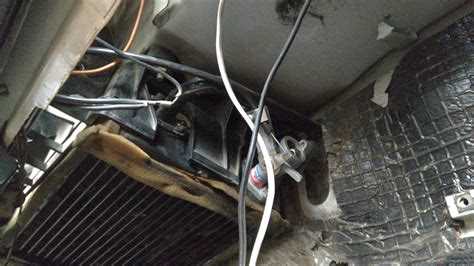

Откручивание креплений и извлечение отопителя из салона
Сначала снимается нижняя облицовка тоннеля пола, чтобы обеспечить доступ к креплениям корпуса отопителя. Используется крестовая отвертка или торцовая головка на 8 мм – в зависимости от модификации крепежа. Откручиваются два самореза, удерживающие корпус печки снизу.
Затем откручиваются гайки крепления корпуса отопителя к щиту моторного отсека. Обычно это две гайки на шпильках, располагающихся ближе к центральной части. Используется головка на 10 мм с удлинителем. После снятия гаек корпус можно слегка приподнять и потянуть на себя.
Перед окончательным извлечением следует убедиться, что патрубки системы отопления полностью отсоединены под капотом, а остатки охлаждающей жидкости удалены или собраны в емкость. При извлечении корпус аккуратно наклоняется, чтобы не зацепить провода и элементы консоли.
После этого отопитель выносится через пассажирскую сторону. Если мешает рычаг коробки передач, переключается в положение задней передачи или нейтраль, в зависимости от конфигурации. При необходимости отсоединяется колодка питания вентилятора.
Особенности отсоединения электрических разъёмов вентилятора
Перед тем как отсоединить электрические разъёмы вентилятора на ВАЗ 2106, важно обеспечить безопасность, отключив аккумулятор. Это предотвратит короткие замыкания и повреждения электрических компонентов.
Вентилятор имеет два основных электрических разъёма: для питания и для управления скоростью вращения. Для начала нужно аккуратно снять пластиковые фиксаторы, если они имеются, которые удерживают провода. После этого, отжать защёлки разъёмов и вытянуть их, не применяя излишних усилий, чтобы не повредить контакты.
Провода следует отсоединять поочерёдно, чтобы избежать путаницы при дальнейшем подключении. Особое внимание стоит уделить разъёму для управления скоростью вентилятора. Он часто имеет несколько контактов, и неправильное подключение может вызвать некорректную работу вентилятора.
Перед снятием разъёмов желательно проверить целостность проводки и состояние изоляции. Если заметны признаки повреждений, такие как потертости или обнажённые участки провода, их следует заменить до установки нового отопителя.

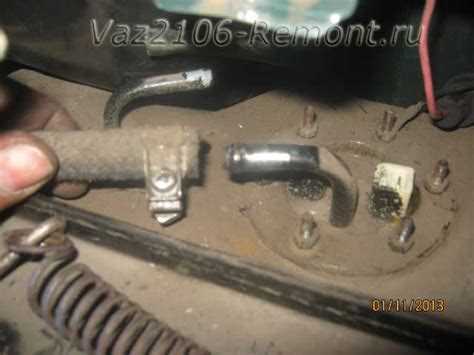

Очистка посадочного места и проверка герметичности патрубков
Перед установкой нового отопителя или его компонентов на ВАЗ 2106 важно тщательно очистить посадочное место. Для этого используйте мягкую щетку и растворитель для удаления остатков старого герметика, грязи и ржавчины. В случае сильных загрязнений можно воспользоваться скребком, но будьте осторожны, чтобы не повредить поверхность.
После очистки посадочного места проверьте целостность патрубков, через которые проходят трубки отопителя. Осмотрите их на наличие трещин, порезов и следов износа. Патрубки, которые потеряли эластичность или имеют повреждения, подлежат замене. Проверьте также плотность соединений патрубков с отопителем – они должны быть без зазоров.
Для проверки герметичности используйте давление. Подключите компрессор или насос к системе и проверьте, не появляется ли утечка воздуха из патрубков. Для визуальной проверки можно использовать мыльный раствор – пузырьки, образующиеся на месте утечки, укажут на проблему.
После проверки и очистки установите новые уплотнители, если это необходимо, и нанесите герметик на соединения. Обеспечьте правильную посадку патрубков и плотно затяните хомуты. Это предотвратит возможные утечки и обеспечит долгосрочную эксплуатацию отопителя без проблем с герметичностью.
Типовые ошибки при снятии отопителя и как их избежать
При снятии отопителя на ВАЗ 2106 владельцы часто сталкиваются с рядом ошибок, которые могут привести к дополнительным повреждениям или затруднениям в процессе работы. Важно заранее понимать, какие моменты требуют особого внимания.
Ошибка 1: Игнорирование последовательности разборки
Одной из распространенных ошибок является попытка снять отопитель без предварительного снятия других элементов, таких как панель приборов или воздуховоды. Это может привести к поломке креплений или повреждению пластика. Чтобы избежать этого, всегда следуйте инструкции по снятию и сначала демонтируйте элементы, которые мешают доступу к отопителю.
Ошибка 2: Не отключение аккумулятора
При снятии отопителя стоит помнить, что работа с электропроводкой, а также с системой вентиляции может привести к короткому замыканию, если не отключить аккумулятор. Всегда сначала отсоединяйте минусовую клемму аккумулятора, чтобы предотвратить короткие замыкания и случайное включение системы.
Ошибка 3: Оставление старых прокладок
Нередко забывают заменить старые уплотнительные прокладки при установке нового отопителя. Это приводит к проникновению воздуха и снижению эффективности работы отопительной системы. Убедитесь, что перед установкой нового устройства вы удалили все старые прокладки и использовали новые.
Ошибка 4: Неаккуратное обращение с проводкой
При снятии отопителя нужно быть осторожным с проводкой, особенно с проводами, идущими к мотору вентилятора. Сильно натягивать или дергать провода категорически не рекомендуется, так как это может привести к их повреждению. Разъемы следует отсоединять аккуратно, используя инструменты для извлечения, если это необходимо.
Ошибка 5: Пренебрежение проверкой креплений
Перед снятием отопителя нужно проверить все крепления и болты. Часто бывает, что в процессе работы начинают откручиваться только видимые болты, а скрытые остаются нетронутыми, что может привести к повреждению устройства при попытке его извлечь. Обязательно проверьте все крепежи и убедитесь, что все болты и гайки откручены.
Ошибка 6: Несвоевременная очистка системы
Во время снятия отопителя удобно провести очистку воздушных каналов и радиатора. Несвоевременная очистка может привести к накоплению пыли и грязи, которые впоследствии могут нарушить работу системы отопления. Очистите все воздуховоды и радиаторы перед установкой нового отопителя.
Соблюдая эти рекомендации, вы сможете избежать типичных ошибок при снятии отопителя на ВАЗ 2106, а также значительно упростить процесс его установки и эксплуатации.
Вопрос-ответ:
Как снять отопитель на ВАЗ 2106?
Для того чтобы снять отопитель на ВАЗ 2106, необходимо начать с демонтажа панели приборов и элементов, которые мешают доступу к системе отопления. Сначала открутите screws панели и снимите её, затем приступите к отсоединению проводов от блока отопителя. После этого можно приступать к снятию самого блока отопителя, открутив крепления и аккуратно извлекая его. Все соединения, которые могут быть сняты, следует отсоединить, чтобы не повредить элементы системы.
Какие инструменты понадобятся для снятия отопителя на ВАЗ 2106?
Для снятия отопителя на ВАЗ 2106 вам понадобятся основные инструменты: набор ключей, отвертки (крестовая и плоская), а также торцевые ключи для откручивания креплений. Возможно, также понадобится маленькая трещотка для удобства работы в ограниченном пространстве. Обратите внимание на наличие головок разных размеров для болтов отопителя, а также на необходимость аккуратности при работе с пластиковыми и электросоединениями.
Можно ли снять отопитель на ВАЗ 2106 без помощи профессионала?
Да, снять отопитель на ВАЗ 2106 можно и самостоятельно, если у вас есть базовые навыки работы с автомобилем. Однако, важно понимать, что этот процесс требует аккуратности, так как можно повредить пластиковые элементы или соединения. Для комфортной работы желательно иметь хороший инструмент и следовать пошаговой инструкции, чтобы не затруднить процесс и не нанести повреждения другим частям автомобиля.
Что делать, если отопитель на ВАЗ 2106 не снимается из-за застрявших креплений?
Если отопитель на ВАЗ 2106 не снимается из-за застрявших креплений, попробуйте аккуратно ослабить их с помощью силиконовой смазки или средства для ослабления ржавчины. Для этого можно использовать специальный проникающий состав, который поможет уменьшить усилие, необходимое для откручивания болтов. В случае, если крепления сильно заржавели, можно попробовать аккуратно использовать инструмент с рычагом для увеличения силы давления. Важно не применить слишком сильное усилие, чтобы не повредить детали.
