Как снять сцепление на ваз 2121

Снятие сцепления на ВАЗ 2121 требует внимательности и точности. Этот процесс необходим при замене изношенных компонентов или для устранения неисправностей, связанных с системой сцепления. В данной инструкции описан процесс снятия сцепления с учетом всех ключевых моментов, которые помогут избежать ошибок.

Подготовка автомобиля к ремонту включает в себя подъем автомобиля и надежное фиксирование его на подставках. Для работы потребуется домкрат, ключи, а также набор инструментов для снятия коробки передач и сцепления. Особое внимание стоит уделить безопасности – перед началом работы необходимо отсоединить аккумулятор.

Демонтаж коробки передач начинается с отсоединения привода, а затем – с креплений коробки. Для этого потребуется ослабить болты, удерживающие коробку на кузове, а также отсоединить все соединения, такие как тросы и патрубки. Следующим шагом является отсоединение коробки от мотора, что потребует осторожности, чтобы не повредить сцепление и прилегающие детали.

После того как коробка передач снята, можно приступать к снятию самого сцепления. Основные этапы включают откручивание креплений сцепления, аккуратное снятие корзины и выжимного подшипника. Важно помнить, что неправильная установка или повреждение этих элементов может привести к проблемам в работе трансмиссии.

Весь процесс требует аккуратности и точности. Пренебрежение инструкциями или неправильное использование инструмента может привести к повреждениям элементов сцепления, что потребует дополнительных затрат времени и средств для восстановления.

Как снять сцепление на ВАЗ 2121: Пошаговая инструкция

Для снятия сцепления на ВАЗ 2121 потребуется набор инструментов и последовательность действий. Следуйте инструкции для выполнения операции безопасно и эффективно.

Шаг 1: Подготовка автомобиля

Перед началом работы поднимите переднюю часть автомобиля с помощью домкрата и установите его на подставки. Снимите переднее колесо с той стороны, где будет производиться работа, для удобства доступа к трансмиссии.

Шаг 2: Снятие защитных элементов

Удалите пластиковую защиту картера сцепления, если она установлена. Для этого открутите все крепежные элементы с помощью гаечного ключа.

Шаг 3: Демонтаж карданного вала

Открутите и снимите карданный вал, чтобы получить доступ к сцеплению. Важно отметить, что кардан должен быть снят с обеих сторон – от коробки передач и от дифференциала.

Шаг 4: Снятие привода сцепления

Открутите все элементы, которые соединяют коробку передач с двигателем. Для этого потребуется отвертка и гаечные ключи. Важно не забыть отсоединить проводку и шланги, которые могут мешать снятию.

Шаг 5: Откручивание креплений сцепления

Открутите болты, которые крепят сцепление к маховику. Сначала ослабьте болты по кругу, а затем полностью открутите их. При этом фиксируйте сцепление, чтобы оно не упало. Используйте гидравлический домкрат или другие подставки для удобства работы.

Шаг 6: Снятие сцепления

Аккуратно снимите сцепление, избегая повреждения фрикционных дисков и других компонентов. Обратите внимание на состояние подшипников и других элементов, так как они могут потребовать замены.

Шаг 7: Проверка состояния маховика

После снятия сцепления проверьте маховик на наличие повреждений и износа. Если маховик имеет глубокие царапины или трещины, его нужно заменить или отшлифовать.

Шаг 8: Установка нового сцепления

Установите новое сцепление в обратной последовательности. Следите за правильностью положения дисков сцепления на маховике. Затяните все болты с необходимым моментом.

Шаг 9: Собираем всё обратно

После установки сцепления соберите все элементы, снятые в процессе работы: установите карданный вал, подключите все шланги и провода, закрепите защиту картера.

Шаг 10: Проверка работы сцепления

После завершения работы заведите двигатель и проверьте работу сцепления. Убедитесь, что педаль сцепления работает плавно, а передачи включаются без усилий.

Подготовка инструментов и материалов для замены сцепления

Для успешной замены сцепления на ВАЗ 2121 потребуется набор инструментов, который позволит быстро и безопасно выполнить работу. Основные инструменты включают ключи, головки, домкрат и другие специализированные приспособления.

Необходимые инструменты:

• Ключи для снятия болтов (комплект рожковых и торцевых ключей, размеры от 10 до 19 мм).
• Головки с трещоткой для откручивания крепежных элементов коробки передач и сцепления.
• Отвертки для снятия мелких деталей и компонентов.
• Динамометрический ключ для точной затяжки болтов сцепления и маховика.
• Домкрат и подставки для поднятия автомобиля и обеспечения безопасной работы под машиной.
• Съемники и приспособления для демонтажа старых комплектующих сцепления, если это необходимо.
• Набор для чистки деталей сцепления (щетки, растворители, чистящие средства).

Кроме того, важно иметь запасные материалы, такие как:

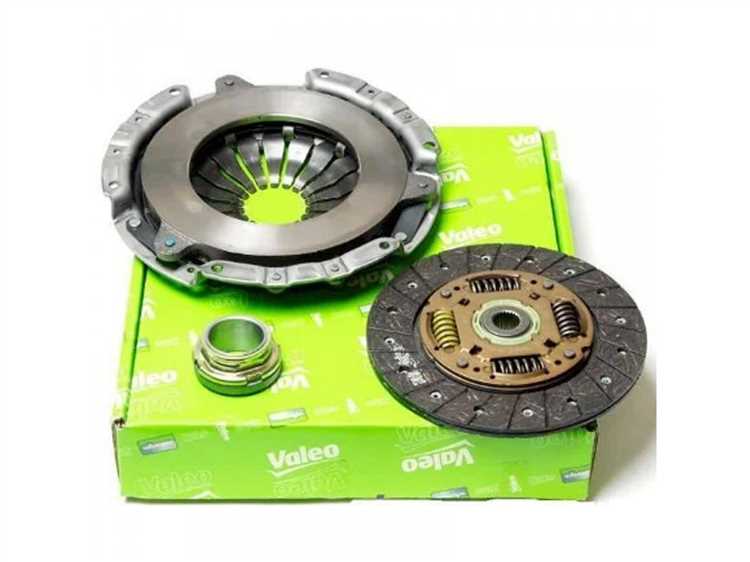

• Новое сцепление (диск сцепления, нажимной диск, выжимной подшипник), соответствующее модели автомобиля.
• Мазут или специальная смазка для рабочих поверхностей.
• Уплотнительные кольца и прокладки для предотвращения протечек масла при сборке.

Перед началом работы убедитесь, что все инструменты и материалы подготовлены и соответствуют требованиям, чтобы избежать перерывов в процессе замены.

Как правильно поднять и зафиксировать автомобиль

Перед тем как приступить к демонтажу сцепления на ВАЗ 2121, необходимо правильно поднять и зафиксировать автомобиль. Это обеспечит вашу безопасность и упростит дальнейшие работы. Следуйте пошаговым рекомендациям для безопасного подъема и фиксации автомобиля:

1. Подготовка к подъему: Убедитесь, что автомобиль стоит на ровной и твердой поверхности. Установите парковочный тормоз и выключите зажигание.

2. Использование домкрата: Для подъема автомобиля используйте только качественный гидравлический или механический домкрат. Поднимайте машину только в тех местах, которые предусмотрены производителем. Для ВАЗ 2121 это, как правило, металлические участки порогов, отмеченные на кузове.

3. Подъем передней части автомобиля: Поднимите переднюю часть машины домкратом, поместив его под специальное место. После подъема установите под колеса противооткатные упоры. Это предотвращает возможное скатывание автомобиля.

4. Установка подпорок: После подъема машины обязательно установите подпорки под пороги или специальные подставки, чтобы исключить возможность падения автомобиля. Подпорки должны быть установлены с обеих сторон.

5. Проверка фиксации: Прежде чем приступать к работам, несколько раз проверьте устойчивость автомобиля. Слегка покачайте его, чтобы убедиться в надежности фиксации.

6. Заключительные проверки: Убедитесь, что домкрат и подпорки стоят правильно и не скользят. Проверьте, чтобы не было препятствий на пути передней оси автомобиля.

Снятие защитных элементов и проверка состояния коробки передач

Перед тем как приступить к снятию сцепления, необходимо провести демонтаж защитных элементов, которые могут мешать доступу к коробке передач. Это важный этап, так как неправильная работа с этими элементами может привести к повреждению автомобиля.

• Открутите защиту картера коробки передач. Это нужно для того, чтобы не повредить элементы, когда будете работать с трансмиссией.
• Снимите все защитные кожухи, которые могут закрывать доступ к болтам крепления коробки. Обычно такие кожухи крепятся болтами или защелками.
• Если у вас установлен поддон защиты двигателя, его также потребуется снять. Для этого открутите все болты и аккуратно извлеките поддон.

После того как защитные элементы сняты, можно приступить к проверке состояния коробки передач. Этот процесс включает в себя несколько ключевых действий:

1. Проверка уровня масла. Убедитесь, что масло в коробке передач находится на нужном уровне. Для этого используйте щуп или специальное отверстие для проверки уровня. Если уровень масла низкий, необходимо долить подходящее по типу и характеристикам трансмиссионное масло.
2. Оценка состояния масла. Масло должно быть чистым и не иметь металлических частиц. Если масло грязное или содержит крупные примеси, возможно, потребуется полная замена масла в коробке.
3. Проверка креплений коробки. Убедитесь, что все болты и гайки крепления коробки передач затянуты и не имеют признаков ослабления. Если какие-то крепления ослаблены, их следует подтянуть.
4. Проверка состояния демпферных элементов. Если коробка передач имеет демпферы, проверьте их на износ. Изношенные элементы необходимо заменить, чтобы избежать лишних вибраций при эксплуатации.

Эти проверки помогут вам убедиться в хорошем состоянии коробки передач и подготовить ее к дальнейшему ремонту или обслуживанию.

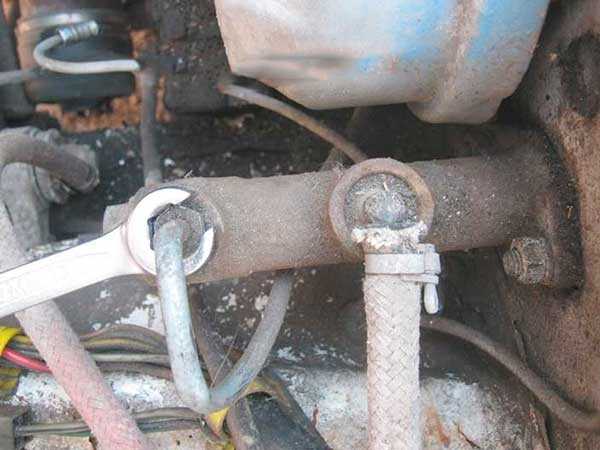

Отсоединение привода сцепления от коробки передач

Перед тем как приступить к отсоединению привода сцепления, убедитесь, что автомобиль стоит на ровной поверхности и задние колеса зафиксированы. Также не забудьте снять аккумулятор для безопасности.

1. Первым шагом необходимо демонтировать защиту картера сцепления, если она установлена. Для этого открутите все крепежные болты.

2. Далее откручиваем два болта, которые фиксируют сцепление к коробке передач. Они расположены по бокам трансмиссии. Обычно для этого требуется ключ на 13 мм. Убедитесь, что все болты полностью сняты.

3. Следующий шаг – отсоединение привода сцепления. Для этого нужно аккуратно отсоединить трос сцепления от рычага коробки передач. Это можно сделать, используя подходящий ключ для снятия болта, который фиксирует трос в рычаге.

4. Если сцепление оснащено гидравлическим приводом, первым делом необходимо слить жидкость из системы. Для этого открутите шланг от рабочей камеры цилиндра сцепления и аккуратно спустите тормозную жидкость в подходящий контейнер.

5. После этого открутите крепежные гайки и болты, которые фиксируют рабочий цилиндр сцепления. Эти элементы могут быть расположены как с передней, так и с задней части коробки передач. Используйте ключи на 10-13 мм для откручивания болтов.

6. Убедитесь, что все элементы сцепления отсоединены, и можно безопасно приступать к демонтажу коробки передач.

Разборка и снятие старого сцепления

Перед началом работы снимите аккумулятор и отсоедините минусовую клемму. Убедитесь, что автомобиль стоит на ровной поверхности и задействуйте ручной тормоз.

1. Поднимите переднюю часть автомобиля с помощью домкрата и установите подставки для надежности.

2. Снимите коробку передач. Для этого отсоедините все крепления и соединения между коробкой и двигателем. Обычно требуется снять карданный вал, приводные валы, а также отсоединить трос сцепления и выключатель нейтральной передачи.

3. После удаления коробки передач, открутите болты, которые фиксируют сцепление. Начните с центральных болтов, постепенно двигаясь к краям. Не забудьте аккуратно снять стопорные кольца, если они присутствуют.

4. Снимите диск сцепления. Для этого аккуратно подденьте его отверткой и извлеките из маховика. Следите за тем, чтобы не повредить детали, особенно ведомый диск и пружины.

5. Далее удалите маховик. Он крепится болтами к коленчатому валу. При откручивании убедитесь, что маховик не оседает и не повреждает другие компоненты.

6. Осмотрите все элементы сцепления на наличие износа или повреждений. В случае обнаружения трещин или сильного износа, замените компоненты.

7. После демонтажа старого сцепления очистите все контактные поверхности от грязи и масла. Проверьте состояние шлицевого соединения на сцеплении и маховике.

Как проверить выжимной подшипник и корзину сцепления

Для проверки выжимного подшипника и корзины сцепления на ВАЗ 2121, первым шагом удалите коробку передач и сцепление. Освободите подшипник и внимательно осмотрите его на наличие износа или повреждений. При этом обратите внимание на любые люфты и возможные следы перегрева. В рабочем состоянии подшипник должен вращаться свободно, без заеданий и шумов.

Проверьте состояние корзины сцепления. Основные признаки износа включают трещины на дисках или пружинах, а также слабый или неровный натяг. Чтобы выявить возможные дефекты, аккуратно нажмите на элементы корзины, убедитесь, что пружины не ослабли и не прогнулись. Неровности или повреждения на поверхности, где контактирует диск сцепления, также могут свидетельствовать о проблемах.

Проверьте выжимной подшипник на предмет излишнего зазора или шума. Если он издает посторонние звуки или работает с усилием, это может указывать на неисправность. Проверьте также, не имеет ли подшипник значительных следов износа на рабочих поверхностях, что может повлиять на его эффективность при эксплуатации.

Если при проверке корзины сцепления заметны признаки деформации пружин или повреждения самого корпуса, рекомендуется заменить компоненты. Неправильная работа этих элементов может привести к перегрузке системы сцепления и ускоренному износу других частей трансмиссии.

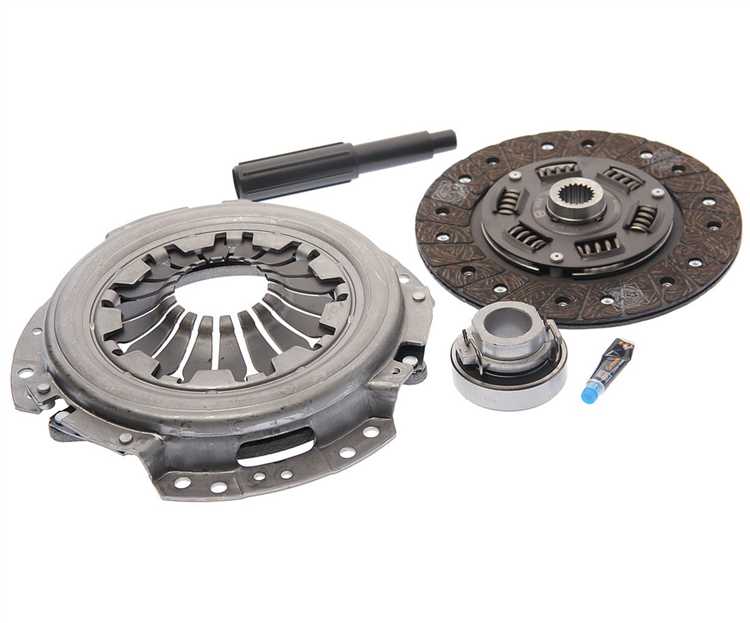

Установка нового сцепления и его правильная центровка

При установке нового сцепления на ВАЗ 2121 важно соблюдать точную последовательность действий, чтобы избежать проблем с его функционированием в будущем.

Перед установкой сцепления, убедитесь, что:

• Новый комплект сцепления соответствует модели вашего автомобиля.
• Вся система, включая маховик, фрикционные диски и подшипники, в хорошем состоянии.
• Маховик не имеет трещин или износа.

Процесс установки сцепления включает следующие этапы:

1. Очистите маховик от грязи и старого масла. При необходимости, проведите его шлифовку, чтобы обеспечить хорошее сцепление фрикционного диска.
2. Установите ведомый диск сцепления на маховик. Убедитесь, что отверстие для фиксации совпадает с расположением штифтов или меток.
3. Прикрутите выжимной подшипник в держатель, затем установите его в соответствующее место.
4. Проверьте правильность установки корзины сцепления. Затяните болты крест-накрест в несколько этапов с необходимым моментом силы.

Особое внимание уделите центровке фрикционного диска:

• Используйте специальный инструмент для центровки сцепления, чтобы избежать перекоса диска при установке корзины.
• Проверьте, чтобы диск был установлен на маховике строго по центру, иначе сцепление будет работать с дополнительным износом.
• После установки корзины сцепления, проверьте ход ведомого диска – он должен свободно двигаться, не заедая в любом положении.

После монтажа сцепления рекомендуется проверить его работу, прокачав сцепление и протестировав в движении. Проверьте корректность работы педали сцепления и отсутствие лишнего люфта.

Подключение привода сцепления и сборка узлов в обратной последовательности

После установки сцепления на ВАЗ 2121 необходимо подключить привод и собрать узлы в обратной последовательности. Важно соблюдать точность при сборке, чтобы избежать последующих неисправностей.

1. Установка вала привода сцепления. Начните с закрепления вала в корпусе сцепления. Убедитесь, что он полностью заходит в соответствующие пазы. Прокачайте сцепление, чтобы избежать излишней жесткости. При установке вала проверьте его подвижность, она должна быть плавной, без заеданий.

2. Подключение рычага сцепления. Закрепите рычаг сцепления на валу привода. Зафиксируйте его с помощью болтов и гаек. Не затягивайте слишком сильно, чтобы избежать повреждения резьбы. Обратите внимание, что рычаг должен свободно двигаться и не иметь люфта.

3. Установка и подключение трубки для привода сцепления. Подсоедините трубку привода к рычагу сцепления и корпусу сцепления. Убедитесь в отсутствии перегибов и перегрузок трубки. При закреплении трубки используйте оригинальные хомуты, чтобы предотвратить утечку рабочей жидкости.

4. Сборка коробки передач. Установите коробку передач на место, аккуратно совмещая все элементы. Не применяйте излишнюю силу при закреплении коробки. Перед затяжкой всех креплений проверьте правильность совмещения всех деталей.

5. Проверка привода сцепления. После сборки проверяйте работу сцепления. Нажмите на педаль сцепления, и убедитесь, что она плавно возвращается в исходное положение. Нет ли посторонних звуков или замедленного хода?

6. Завершающие этапы. Проверьте уровень рабочей жидкости в системе сцепления и, при необходимости, долейте. После сборки протестируйте работу сцепления на малых оборотах двигателя. Подтяните все соединения, чтобы исключить возможные утечки или ослабление креплений.

Вопрос-ответ:

Как снять сцепление на ВАЗ 2121 без лишних сложностей?

Чтобы снять сцепление на ВАЗ 2121, вам нужно будет снять коробку передач. Начните с поднятия передней части автомобиля с помощью домкрата и установки его на подставки для безопасности. Затем отсоедините карданный вал, открутите болты крепления коробки передач и сцепления. Важным моментом является аккуратное снятие сцепления, чтобы не повредить его детали.

Какие инструменты понадобятся для снятия сцепления с ВАЗ 2121?

Для снятия сцепления на ВАЗ 2121 вам понадобятся стандартные инструменты: набор гаечных ключей, отвертки, домкрат, подставки под машину, и возможно, съемник для сцепления. Также полезно иметь молоток, чтобы аккуратно освободить элементы, если они зафиксированы слишком сильно.

Как правильно отсоединить сцепление от коробки передач на ВАЗ 2121?

Сначала открутите болты, фиксирующие сцепление, и аккуратно снимите его. Важно не применять слишком много силы, чтобы не повредить резьбу или другие компоненты. Обратите внимание на выжимной подшипник и его состояние – если он изношен, его нужно заменить при установке нового сцепления.

Сколько времени займет замена сцепления на ВАЗ 2121?

Замена сцепления на ВАЗ 2121 может занять от 4 до 6 часов, в зависимости от опыта и наличия необходимых инструментов. На время работы могут повлиять сложности с доступом к болтам или состоянием деталей, которые придется заменять.

Какие ошибки чаще всего допускают при снятии сцепления на ВАЗ 2121?

Основная ошибка — это чрезмерная спешка и использование грубой силы при откручивании болтов. Это может привести к повреждению резьбы или других элементов. Также многие забывают проверить состояние выжимного подшипника или корзины сцепления, что может привести к дополнительным затратам на ремонт или замену этих деталей.
