В AutoCAD создание облаков используется для выделения изменений в чертежах и отображения областей, где были внесены правки. Это полезный инструмент для удобства просмотра документации и контроля изменений в проекте. В этой статье мы рассмотрим пошаговое руководство по рисованию облака в AutoCAD, чтобы вы могли быстро и точно обозначать изменения на чертежах.

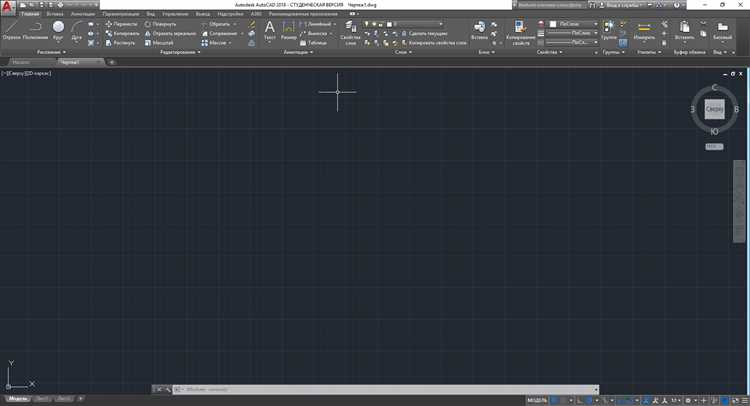

Шаг 1: Для начала откройте новый или существующий чертеж в AutoCAD. Убедитесь, что рабочая область настроена на нужный масштаб и единицы измерения. Если необходимо, используйте команду zoom для корректного отображения всей области, на которой вы будете работать.
Шаг 2: Для создания облака используйте команду Cloud. В командной строке введите cloud и нажмите Enter. Затем, следуя подсказкам на экране, начертите контур облака, который будет заключать область изменений. Вы можете настроить параметры, такие как количество сегментов облака, в зависимости от требуемой точности и стиля отображения.
Шаг 3: После того как контур облака будет завершен, вы можете изменить его свойства, например, толщину линии или цвет. Это делается через панель свойств, где можно выбрать нужные параметры для улучшения визуального восприятия. Также стоит помнить, что облако можно перемещать и изменять размеры после создания, что обеспечивает гибкость в работе.
Работа с облаками в AutoCAD значительно облегчает процесс редактирования чертежей и управления проектами. Следуя приведённым рекомендациям, вы сможете эффективно использовать этот инструмент в своей практике и создавать качественные, информативные чертежи с наглядными обозначениями изменений.
Выбор и настройка команды «Облако ревизии»
Для работы с облаками ревизий в AutoCAD необходимо правильно настроить команду, которая отвечает за их создание и редактирование. Для этого откройте вкладку «Аннотирование» на ленте инструментов и найдите команду «Облако ревизии».
При первом использовании команды стоит настроить параметры отображения облаков. Для этого в командной строке после активации команды можно ввести настройки, такие как плотность, тип линии и форма облака. Выбор плотности линии влияет на внешний вид облака: при высокой плотности линии будут более частыми, что делает облако более выразительным. Тип линии можно настроить через параметр «Тип линии», который позволяет выбрать между сплошными, пунктирными или комбинированными линиями.
Для создания облака ревизии в AutoCAD достаточно указать два или более точек для обведения изменений. Важно помнить, что облака ревизий работают не только для визуального выделения, но и для функционального контроля. В AutoCAD можно настроить цвета и толщину линий для каждой ревизии, что помогает отличать изменения, внесенные на разных этапах проекта.
Также следует обратить внимание на возможность использования предустановленных стилей облаков. Эти стили позволяют быстро применять определенные настройки, соответствующие стандартам компании или проекта. Стиль можно выбрать через команду «Менеджер стилей» в меню настройки облаков ревизий.
В настройках команды «Облако ревизии» можно выбрать опцию «Автоматическое изменение», которая позволяет системе автоматически подстраивать облако при изменении размеров объекта или перемещении его элементов. Это значительно упрощает редактирование и помогает поддерживать актуальность документации на всех этапах проектирования.
Правильная настройка команды «Облако ревизии» позволяет эффективно управлять изменениями в проекте и ускоряет процесс утверждения документации, облегчая идентификацию всех внесенных правок.
Установка размера дуг облака
Для точной настройки облака в AutoCAD важно правильно установить размер дуг, чтобы добиться нужной формы и масштаба. Это позволит избежать искажений и гарантирует, что облако будет правильно отображаться в чертежах.
Чтобы настроить размер дуг облака, выполните следующие шаги:
1. Выберите инструмент «Облако» (например, командой ARRAYCLOUD). В меню параметров вы можете установить размеры дуг облака, используя опцию «Размер дуги». Этот параметр определяет, насколько большими или малыми будут изгибы облака, что влияет на внешний вид и читаемость графики.
2. Для точной настройки размера дуг используйте команду CHANGE или воспользуйтесь панелью свойств. Параметр «Размер» в свойствах позволяет точно регулировать радиус дуг. Уменьшение радиуса сделает дуги более плотными и компактными, а увеличение – более округлыми и расслабленными.
3. Настроив основные параметры, обратите внимание на промежутки между дугами. Это влияет на внешний вид облака и на его восприятие на чертеже. Если промежутки слишком большие, облако будет выглядеть разреженно, если слишком маленькие – излишне сгущенно.
4. Рекомендуется задавать размер дуг с учетом масштаба чертежа, чтобы облако не становилось слишком мелким или большим по отношению к остальным элементам. Например, для чертежей большого масштаба (1:200 и меньше) лучше использовать большие дуги, а для мелких (1:50 и выше) – более компактные.
5. Проверьте результат, масштабируя облако в рабочем чертеже. Подкорректируйте размер дуг, если в процессе работы появляются искажения или неудобства с восприятием облака.
Создание облака по произвольной траектории
Для создания облака по произвольной траектории в AutoCAD необходимо использовать команду «Полилиния» для определения формы траектории. Важно, чтобы контур был достаточно точным, так как это напрямую влияет на итоговый результат облака.
1. Включите команду PLINE для рисования полилинии. Начните с первой точки и продолжайте рисовать, изменяя направления, чтобы создать необходимую форму. Вы можете использовать разные углы и радиусы для создания плавных переходов, которые будут имитировать облако.
2. После завершения траектории, выполните команду HATCH, выбрав тип заливки «Облако» (Cloud). При этом нужно указать полилинию в качестве границы для заливки. Чтобы облако получилось корректным, полилиния должна быть замкнутой.
3. Если вы хотите создать облако с эффектом мягкости, настройте параметры заливки через диалоговое окно, используя опцию «Редактировать» для изменения плотности линий, толщины и других характеристик.
4. При необходимости измените контур облака. Для этого воспользуйтесь командой GRIP, чтобы вручную перемещать точки полилинии, что позволит корректировать форму облака.
5. В случае, если облако должно быть динамичным, используйте функцию «Изменить» в свойствах объекта для регулировки его формы или размеров в процессе работы.
Построение облака по существующему объекту
Для создания облака в AutoCAD по уже существующему объекту, используйте команду Revision Cloud. Это удобный инструмент для выделения изменений или областей, которые требуют внимания. Следующие шаги помогут вам точно и быстро создать облако вокруг нужного объекта.
- Запуск команды: Введите команду
REVCLOUDв командной строке или выберите её из панели инструментов. Вы также можете использовать клавишу R на клавиатуре для быстрого вызова. - Выбор типа облака: После активации команды выберите подходящий тип облака. Существует несколько стилей:
- Параметр Polygonal – для прямолинейных объектов.
- Параметр Arc – для круговых или дуговых объектов.
- Параметр Object – для создания облака по объекту с автоматическим выделением его контуров.
- Определение области облака: Щелкните мышью для начала и окончания рисования облака. Вы можете использовать опцию Undo для отмены последнего шага, если нужно скорректировать параметры.
- Корректировка формы облака: Чтобы точно подогнать облако под объект, используйте опцию Stretch, что позволяет расширять или сужать его без изменения общих пропорций.
- Сохранение изменений: После того как облако будет построено, не забудьте сохранить чертеж. Облако будет автоматически привязано к объекту и сохранит свою форму при изменении расположения элементов.
Чтобы улучшить восприятие, можно использовать различные цвета для облака, что поможет различать области изменений на чертеже. Для этого в командной строке задайте нужный цвет с помощью параметра Properties.
Редактирование формы и масштаба облака
Для изменения формы и масштаба облака в AutoCAD используйте команды редактирования объектов. Чтобы изменить форму, воспользуйтесь инструментом «Редактирование облака» ( командой REGEN) или используйте модификацию вершин. Это позволит вам точно настроить контуры облака, чтобы они соответствовали нужной геометрии объекта или площади.
Если нужно изменить масштаб, используйте команду SCALING, которая изменяет размер облака, увеличивая или уменьшая его пропорционально. При этом важно учитывать, что масштабирование не изменяет количество точек, а лишь изменяет их положение относительно центра.
Для точной работы с формой облака используйте команду TRIM для обрезки ненужных частей. Это полезно, если облако нужно подогнать под определённую область, избавив его от лишних элементов. Также можно использовать EXTEND для добавления новых участков к облаку.
Кроме того, если вам нужно сгладить контуры облака, применяйте команду SMOOTH, которая помогает выровнять кривые и сделать переходы более плавными. Для точного контроля над углами и изгибами облака настройте параметры кривой в свойствах объекта.
Не забывайте, что редактирование облака влияет на точность отображения и расчетов, поэтому после изменения масштаба или формы рекомендуется проверять результаты с помощью команды REGENALL, чтобы обновить отображение на всех видах.
Изменение стиля линии и слоя облака
Для точного и удобного отображения облака в AutoCAD важно правильно настроить стиль линии и слой. Это позволяет легко управлять его визуальными параметрами и интегрировать облако в общий проект.
Изменение стиля линии облака выполняется через команду Linetype, которая позволяет выбрать или создать новый стиль линии для облака. Чтобы изменить стиль, выполните следующие шаги:
- Откройте диалоговое окно Properties, выбрав облако.
- В разделе Line Type выберите нужный стиль линии из предложенного списка или добавьте новый, используя команду Load.
- Выберите стиль и примените его к объекту.
Важно: для облаков часто используют стили линии с перерывающимися или пунктирными линиями, чтобы выделить их на общем фоне чертежа.
Настройка слоя облака позволяет управлять цветом, толщиной и другими атрибутами объекта в зависимости от слоя. Для этого выполните следующие шаги:
- Откройте панель Layer Properties Manager.
- Выберите слой, на котором находится ваше облако, или создайте новый слой, нажав New Layer.
- Настройте параметры слоя: цвет, тип линии, толщина и другие параметры, которые соответствуют вашим предпочтениям.
- Примените слой к облаку, выбрав его в списке слоев и нажав OK.
Использование разных слоев для облаков поможет улучшить организацию чертежа и упростить работу с проектом, особенно если в нем содержится несколько видов облаков или других объектов с особыми требованиями к отображению.
Вопрос-ответ:
Как в AutoCAD создать облако с помощью стандартных инструментов?
Для рисования облака в AutoCAD можно использовать команду «PLINE» для создания произвольной линии и затем добавить к ней эффект облака. Вначале рисуем контур облака с помощью плавных кривых, затем с помощью команды «HATCH» заполняем его. Вы можете настроить толщину линии, цвет и другие параметры, чтобы облако выглядело естественно.
Можно ли настроить форму облака в AutoCAD, чтобы оно выглядело более натурально?
Да, форму облака в AutoCAD можно настроить с помощью инструмента «Spline», который позволяет рисовать более сложные и плавные кривые. Также для повышения натуральности можно применить различные виды штриховки или текстуры внутри облака, а также использовать «Polyline» для создания более четких контуров.
Как сделать облако в AutoCAD разного размера?
Для изменения размера облака в AutoCAD, нужно сначала нарисовать его с помощью команды «PLINE» или «Spline». Затем можно использовать команду «Scale» для изменения масштаба объекта, что позволит увеличивать или уменьшать облако, сохраняя пропорции. Для точных изменений следует внимательно следить за точками привязки и настройками масштаба.
Можно ли добавить несколько облаков на одном чертеже в AutoCAD?
Да, в AutoCAD можно добавить несколько облаков на одном чертеже. Для этого достаточно создать несколько отдельных объектов облаков с помощью «PLINE» или «Spline» и размещать их в нужных местах чертежа. Также можно использовать слои для управления видимостью и различными параметрами каждого облака.
Какие настройки облака в AutoCAD позволяют улучшить его видимость на чертеже?
Для улучшения видимости облака в AutoCAD стоит настроить толщину линии, цвет и тип штриховки. Также полезно использовать слой для облаков с ярким цветом, чтобы выделить их на фоне других элементов чертежа. Применение разных стилей линий, например, пунктирных или толстых линий, также помогает выделить облако на чертеже.
Как создать облако в AutoCAD?
Для рисования облака в AutoCAD можно воспользоваться командой «Штриховка» и настроить ее параметры для создания эффектного изображения облака. Начните с создания окружности или произвольной формы, которая будет служить основой. Затем примените команду «Штриховка», выбрав подходящий стиль штриховки для облаков, и настройте масштаб и угол наклона. Важно поэкспериментировать с настройками, чтобы добиться нужного визуального эффекта. Также можно использовать слой, чтобы контролировать видимость облака и сделать его более реалистичным.
Можно ли сделать облако в AutoCAD с помощью спецэффектов?
Да, в AutoCAD можно использовать спецэффекты для создания более реалистичных облаков. Например, можно добавить растушевку с помощью различных типов штриховки или использовать градиенты, чтобы придать облаку мягкие переходы цвета. Еще один способ — это использование различных слоев для создания тени и глубины. Хотя AutoCAD не предназначен для сложных графических спецэффектов, комбинация инструментов для редактирования объектов и штриховки позволяет достичь интересных результатов. В некоторых случаях можно импортировать изображения облаков и применить к ним необходимые трансформации.
