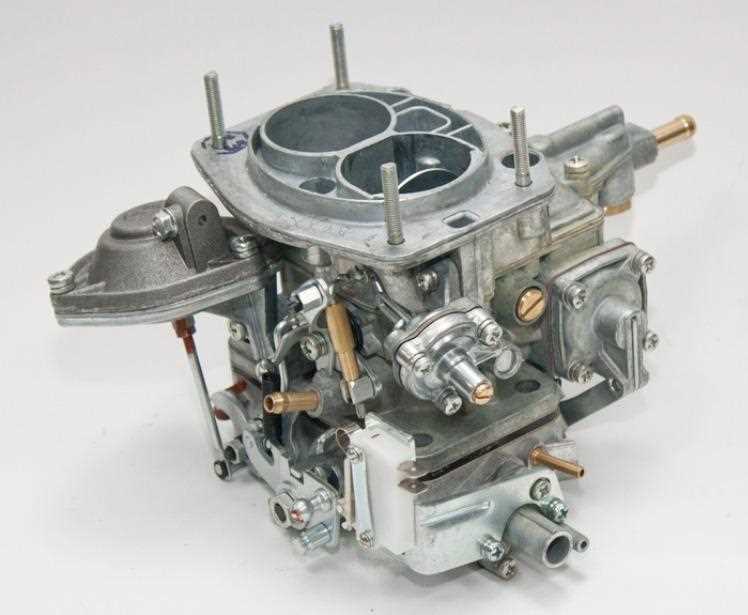

Разборка и последующая сборка карбюратора ВАЗ 2107 – не просто механическая операция, а точная работа с элементами, от которых напрямую зависит стабильность холостого хода, расход топлива и динамика автомобиля. Карбюратор модели 2107-1107010, установленный на этой машине, отличается простотой конструкции, но требует строгого соблюдения порядка сборки и установки компонентов.
Перед началом работ необходимо подготовить чистую поверхность, набор отверток, ключи на 10 и 13, пинцет, компрессор или баллон с сжатым воздухом. Все детали должны быть очищены от нагара и старого топлива. Особое внимание – жиклёрам, игольчатому клапану и диафрагме ускорительного насоса. Любые повреждения или износ этих элементов потребуют замены.
При сборке важно соблюдать не только правильную последовательность, но и крутящий момент крепёжных элементов. Например, винты крышки поплавковой камеры должны затягиваться равномерно, чтобы исключить перекос и утечку топлива. Уровень топлива в поплавковой камере выставляется с помощью шаблона или линейки – он должен составлять 23–25 мм от плоскости разъёма крышки до поверхности бензина.
Ошибки в сборке могут привести к нестабильной работе двигателя, провалам при ускорении и увеличенному расходу топлива. Поэтому каждый шаг должен контролироваться визуально и с помощью простых измерительных инструментов. Регулировка привода дроссельной заслонки, правильное положение поплавка и герметичность диафрагмы – ключевые моменты успешной сборки.

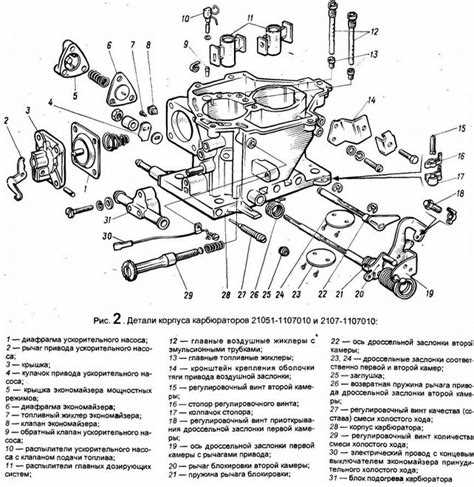

Подготовка корпуса карбюратора к сборке
Перед началом сборки необходимо тщательно очистить корпус карбюратора от остатков бензина, масла, нагара и старого герметика. Используйте бензин или специализированный очиститель карбюратора. Не применяйте агрессивные растворители, разрушающие алюминий.
Особое внимание уделите каналам холостого хода, жиклёрам и проходам ускорительного насоса. Продуйте их сжатым воздухом, чтобы удалить мельчайшие частицы. Проверяйте проходимость каждого канала, используя мягкую медную проволоку подходящего диаметра, не повреждая отверстия.
Осмотрите плоскости разъёмов на наличие деформаций и задиров. При наличии неровностей аккуратно прошлифуйте мелкой наждачной бумагой на ровной поверхности. Плотность прилегания деталей критична для исключения подсоса воздуха.
Проверьте резьбы под крепёжные элементы. При повреждении нарезайте новую резьбу соответствующим метчиком. Используйте фиксатор резьбы средней фиксации только там, где это предусмотрено конструкцией.
Убедитесь, что корпус не имеет трещин – особое внимание уделите местам возле штуцеров и осей заслонок. Даже микротрещины могут стать причиной нестабильной работы карбюратора и утечек топлива.
Проверьте состояние посадочных мест под прокладки. Остатки старых уплотнителей удаляются пластиковой лопаткой или деревянной палочкой, чтобы не повредить поверхность.
После всех операций корпус необходимо продуть и ещё раз осмотреть. Только полностью чистый, целый и подготовленный корпус гарантирует надёжную работу собранного карбюратора.
Установка поплавковой камеры и регулировка уровня топлива
Перед установкой поплавковой камеры необходимо убедиться в чистоте посадочной поверхности корпуса карбюратора. Остатки прокладки, мусор или деформация приведут к подтеканию топлива. Новая прокладка должна плотно прилегать без зазоров.
Установите поплавковую камеру, совмещая жиклёры и каналы с соответствующими отверстиями корпуса. Прикрутите крышку карбюратора равномерно, затягивая винты крест-накрест, усилием не более 1,5 Н·м.
Для регулировки уровня топлива переверните крышку поплавковой камерой вверх. Измерьте расстояние от плоскости прокладки до нижнего края поплавка – оно должно составлять 6,5 ± 0,25 мм. Регулировка выполняется лёгким подгибанием язычка, взаимодействующего с шариком клапана.
Проверьте также нижний уровень: при свободно опущенном поплавке расстояние от прокладки до его нижнего края должно быть 14,0 ± 0,5 мм. Нарушение этого параметра приводит к переливу или нехватке топлива при нагрузке.
После регулировки несколько раз нажмите на поплавок – он должен свободно двигаться и не затирать стенки камеры. Проверьте герметичность запорного клапана, продув канал: при закрытом поплавком клапане воздух проходить не должен.
Только после всех проверок и регулировок можно устанавливать карбюратор на двигатель.

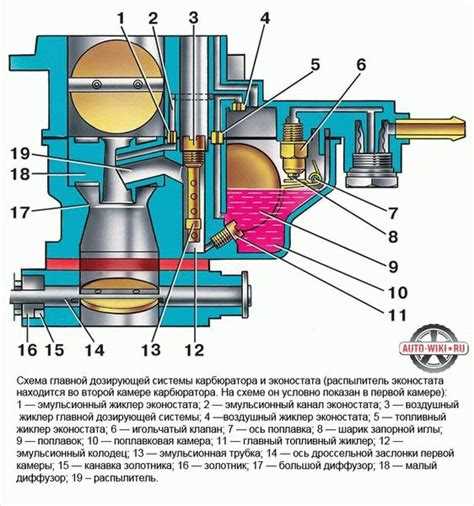

Монтаж жиклёров и проверка соответствия номиналам
Перед установкой жиклёров необходимо убедиться в их чистоте и отсутствии механических повреждений. Любые деформации или забоины приводят к искажению проходного сечения и нарушению топливно-воздушной смеси.
Главный топливный жиклёр первой камеры устанавливается в канал с правой стороны от поплавковой камеры. Используется номинал 107,5. Вторая камера комплектуется жиклёром 112,5. При монтаже важно не применять чрезмерное усилие: допускается только плотная посадка без перекосов.
Воздушные жиклёры устанавливаются в верхней части корпуса эмульсионных трубок. Для первой камеры используется воздушный жиклёр 150, для второй – 160. Перед установкой рекомендуется продуть жиклёры сжатым воздухом, чтобы исключить микрозасоры.
Проверка соответствия номиналов осуществляется с помощью измерительных игл или микрометрических щупов. Нельзя ориентироваться только на маркировку: на практике разброс диаметров может составлять до 0,02 мм, что существенно влияет на работу карбюратора.
Эмульсионные трубки устанавливаются строго в соответствии с направляющими. Для первой камеры – тип ЭТ-11, для второй – ЭТ-12. Перепутанные элементы вызывают неправильную модуляцию топлива на переходных режимах.
После установки всех жиклёров необходимо визуально проконтролировать их расположение: торцы не должны выступать или быть утоплены. Любое отклонение указывает на неверную установку или несоответствующий элемент.

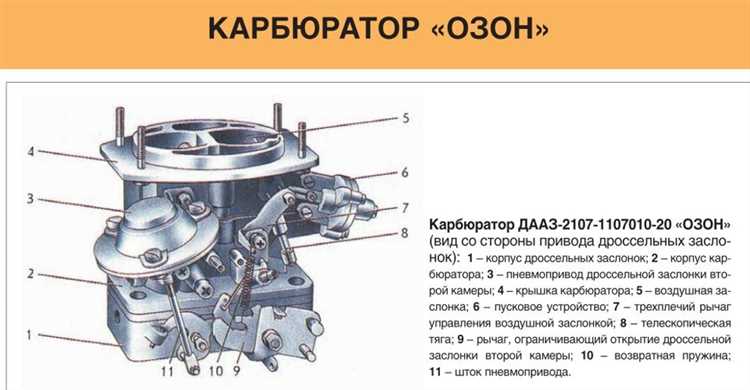

Сборка дроссельного узла и проверка хода заслонок
Перед началом сборки убедитесь, что оси заслонок, самих заслонок, пружины возврата и рычаги управления не имеют износа, люфтов и деформаций. Все детали должны быть очищены от нагара и старой смазки.
- Установите дроссельные заслонки в корпус. Заслонки имеют овальную форму и должны точно вставать в канал без перекосов. Ориентируйте их по следам от заводской притирки.
- Закрепите заслонки винтами. Используйте фиксатор резьбы, чтобы исключить их самопроизвольное откручивание при эксплуатации. Винты затягивайте равномерно, проверяя свободный ход заслонки после каждой операции.
- Установите оси заслонок с подшипниками (если применяются) и проверьте отсутствие люфта. При наличии заеданий – устраните перекос или замените изношенные детали.
- Подключите возвратные пружины. Они должны обеспечивать уверенное закрытие заслонок без дополнительного усилия.
- Смонтируйте рычаги управления и соедините их с приводом. Убедитесь, что при полном нажатии педали газа заслонки открываются на 90°, а при отпускании – плотно закрываются.
Для проверки хода заслонок:
- Полностью откройте заслонки вручную и отпустите – они должны возвращаться в исходное положение без заеданий и рывков.
- При плавном открытии не должно быть «провалов» или зацепов. Ход – линейный, без сопротивления.
- Проверьте плотность закрытия – просвет между заслонкой и стенкой канала недопустим. При наличии щелей возможны нестабильные обороты на холостом ходу.
Если заслонки не работают синхронно или возникают заедания, устраните перекосы осей, проверьте правильность установки рычагов и соответствие формы заслонок посадочным местам.
Установка диафрагмы ускорительного насоса
Сначала снимается крышка ускорительного насоса, предварительно выкрутив три винта крепления. Осторожно извлекается старая диафрагма, обращая внимание на состояние ее рабочих кромок и пружины – при наличии следов деформации или коррозии заменяются.
Перед установкой новой диафрагмы необходимо очистить посадочную поверхность крышки и корпуса от остатков бензина, нагара и старого уплотнителя. Используется ветошь, смоченная ацетоном или очистителем карбюратора. Поверхность должна быть абсолютно чистой и сухой.
Новая диафрагма устанавливается с точной ориентацией – отверстие под шток совмещается с центральным каналом корпуса насоса. Пружина возвращается на своё место, обязательно проверяется её упругость. При слабом сопротивлении необходима замена.
Крышка насоса плотно прижимается к корпусу, винты затягиваются крест-накрест равномерным усилием, без перекосов. Допустимый момент затяжки – не более 1,2 Н·м, чтобы избежать деформации алюминиевых поверхностей.
После установки проверяется свободный ход штока – он должен перемещаться без заеданий. При нажатии на рычаг ручной прокачки должно происходить чёткое выбрасывание топлива из форсунки в диффузор.
Закрепление крышки карбюратора и проверка герметичности
Для обеспечения правильной работы карбюратора ВАЗ 2107 необходимо тщательно закрепить крышку и проверить герметичность соединений. На этом этапе важно исключить любые утечки топлива или воздуха, что может привести к некорректной работе двигателя.
1. Закрепление крышки карбюратора. Прежде чем установить крышку карбюратора, убедитесь, что все прокладки и уплотнители находятся в хорошем состоянии. Замените поврежденные или изношенные детали. Используйте только оригинальные или качественные аналоги для предотвращения утечек.
2. Процесс установки крышки. При установке крышки карбюратора важно правильно совмещать ее с корпусом, чтобы избежать перекосов. Крышка должна быть плотно прижата, но не перенапряжена. Используйте равномерное усилие при затяжке винтов, следя за тем, чтобы они не были слишком тугими, что может привести к деформации крышки.
3. Проверка герметичности. После установки крышки необходимо проверить герметичность соединений. Это можно сделать следующим образом:
- Налейте немного бензина на соединения крышки и корпуса карбюратора. Если появятся пузырьки, значит, есть утечка.
- Для проверки можно использовать пневматическую установку или манометр. Подайте давление в систему и проверьте, не падает ли оно со временем. Резкое падение давления укажет на проблему с герметичностью.
4. Динамическая проверка. После того как крышка установлена и герметичность проверена, запустите двигатель и прислушайтесь к возможным признакам утечек – например, неравномерной работе холостого хода или падению мощности. Проверьте, нет ли подозрительных звуков, которые могут указывать на утечку воздуха или топлива.
5. Завершающие шаги. После того как крышка закреплена и герметичность проверена, аккуратно протяните все винты, чтобы исключить ослабление соединений. Убедитесь, что крышка не имеет люфта, а работа карбюратора стабильна при разных режимах работы двигателя.
Вопрос-ответ:
Как правильно собрать карбюратор ВАЗ 2107?
Сборка карбюратора ВАЗ 2107 начинается с тщательной очистки всех деталей. Первым делом нужно снять крышку и корпус, затем извлечь диффузор и все внутренние элементы. При сборке следует обращать внимание на правильное размещение всех частей, включая регулировочные винты и пружины, чтобы карбюратор работал корректно.
Какие инструменты необходимы для сборки карбюратора ВАЗ 2107?
Для сборки карбюратора ВАЗ 2107 потребуется стандартный набор инструментов, включая крестовую отвертку, набор ключей, плоскогубцы и пробку для выкачивания топлива. Также желательно иметь очиститель карбюраторов и смазку для деталей, чтобы избежать износа в процессе работы.
Какие этапы включает сборка карбюратора ВАЗ 2107?
Процесс сборки карбюратора ВАЗ 2107 можно разделить на несколько ключевых этапов. Сначала необходимо снять карбюратор с двигателя и разобрать его на части. Затем проводят очистку всех элементов, особенно воздушного фильтра и жиклеров. После этого собирают карбюратор в обратном порядке, следя за правильным установлением прокладок и регулировкой всех элементов. Последний этап — проверка работоспособности устройства и настройка качества смеси.
Что нужно учитывать при сборке карбюратора ВАЗ 2107, чтобы избежать ошибок?
При сборке карбюратора ВАЗ 2107 важно соблюдать несколько моментов: во-первых, следить за состоянием прокладок и не допускать их повреждения, во-вторых, все детали должны быть установлены точно в соответствии с чертежами и инструкциями, чтобы избежать утечек топлива. Также нужно правильно отрегулировать карбюратор, чтобы обеспечить правильную смесь воздуха и топлива для нормальной работы двигателя.
Можно ли собрать карбюратор ВАЗ 2107 без специального опыта?
Сборка карбюратора ВАЗ 2107 не требует специальных знаний, но требует внимательности и аккуратности. Если у вас нет опыта, можно начать с изучения инструкции по сборке и внимательно следить за каждым этапом. Однако для гарантии правильной работы карбюратора лучше обратиться к специалисту или хотя бы проконсультироваться с ним по вопросам настройки и регулировки.
Как правильно собрать карбюратор ВАЗ 2107 пошагово?
Для сборки карбюратора ВАЗ 2107 нужно выполнить несколько важных шагов. Во-первых, подготовьте все необходимые инструменты: отвертки, ключи, и чистящие средства. Затем, начиная с установки основания карбюратора, установите все клапаны и мембраны. При этом особое внимание стоит уделить чистоте деталей, чтобы избежать попадания мусора. После этого следует установить воздушные и топливные каналы, а также все вспомогательные элементы, такие как иглы и клапаны. Завершающим этапом будет проверка всех соединений на герметичность и правильность функционирования. Важно помнить, что карбюратор должен быть собран в строгом порядке, чтобы избежать проблем в процессе эксплуатации.
Какие особенности сборки карбюратора ВАЗ 2107 стоит учитывать?
При сборке карбюратора ВАЗ 2107 важно обратить внимание на несколько ключевых моментов. Во-первых, нужно следить за правильной установкой мембран, так как их повреждение может привести к неправильной подаче топлива. Во-вторых, проверяйте герметичность всех соединений — утечка топлива или воздуха может существенно ухудшить работу двигателя. Еще один момент — установка жиклеров: они должны быть правильно отрегулированы, чтобы обеспечить оптимальную смесь воздуха и топлива. Также стоит регулярно очищать все каналы карбюратора от загрязнений, чтобы избежать засоров. Наконец, сборку нужно выполнять в чистом помещении, чтобы исключить попадание пыли или грязи в карбюратор.
