Модуль центрального замка в Volvo V50 отвечает за управление замками дверей, крышкой багажника и обработку сигналов от ключа и кнопок блокировки. Его неисправность может проявляться в виде отказа одной или нескольких дверей при запирании или отпирании, а также отсутствием реакции на сигнал с брелока.
Располагается модуль под приборной панелью, с левой стороны, ближе к стойке водительской двери. Для доступа потребуется снять нижнюю облицовку панели, частично отвести ковровое покрытие и демонтировать пластиковую защиту. В некоторых комплектациях модуль закреплён за металлической балкой с помощью винтов Torx.
Перед началом работ необходимо отключить минусовую клемму аккумулятора во избежание короткого замыкания и ошибок по системе безопасности. Также рекомендуется заранее подготовить комплект пластиковых лопаток для снятия обшивки и удлинённый Torx T25.
После демонтажа модуля важно проверить состояние разъёмов и отсутствие следов влаги. Контактная группа подвержена окислению из-за конденсата, особенно в зимний период. При необходимости можно использовать очиститель контактов и герметизирующую смазку.
Где находится модуль центрального замка в салоне Volvo V50
Модуль центрального замка в Volvo V50 установлен внутри салона, за перчаточным ящиком (бардачком) с правой стороны. Доступ к нему требует демонтажа нескольких элементов обшивки.
- Сначала необходимо снять перчаточный ящик. Для этого открутите крепления внутри и аккуратно извлеките его из посадочного места.
- После снятия ящика будет виден пластиковый кожух, закрывающий модуль. Его нужно демонтировать, освободив защёлки.
- Модуль расположен в нише справа от блока предохранителей. Он представляет собой компактный блок с несколькими разъёмами и маркировкой «CEM» (Central Electronic Module).
Для замены или проверки модуля отключите аккумулятор, чтобы избежать короткого замыкания. Все разъёмы модуля фиксируются защёлками – не применяйте силу при снятии. Установка осуществляется в обратной последовательности.

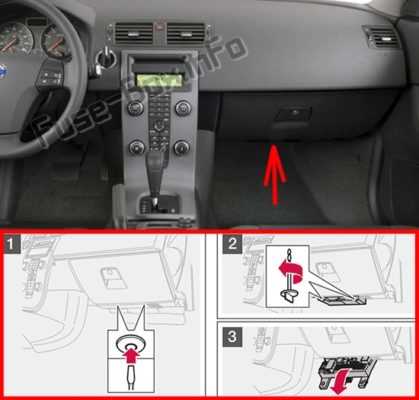

Как получить доступ к модулю через бардачок
Откройте бардачок и полностью освободите его от содержимого. Отщелкните ограничители хода по бокам, сжав стенки внутрь, чтобы опустить крышку ниже обычного положения.
Используйте крестовую отвертку для откручивания винтов по периметру внутренней рамки бардачка. После снятия креплений аккуратно потяните корпус бардачка на себя, отсоединяя защелки. Не применяйте усилие – возможен обрыв пластиковых направляющих.
За снятым бардачком, ближе к центральной консоли, расположен модуль центрального замка. Он закреплен на металлическом кронштейне и подключен разъемами. Для демонтажа сначала отсоедините разъем, затем выкрутите винт крепления модуля к кузову.
Перед началом работ отключите клемму аккумулятора, чтобы избежать короткого замыкания при снятии разъемов.
Размещение модуля в районе водительской двери
Модуль центрального замка в Volvo V50 расположен в дверной панели водительской двери. Чтобы добраться до устройства, необходимо снять облицовку двери. Обычно модуль находится за пластиковым кожухом, который прикреплён винтами или зажимами.
Шаг 1: Для начала нужно снять обивку двери, открутив все винты, скрытые под декоративными крышками и ручками двери. После этого аккуратно извлеките панель, используя пластиковые инструменты, чтобы не повредить поверхность.
Шаг 2: Когда облицовка снята, доступ к модулю центрального замка будет открыт. Модуль обычно закреплён на металлической части дверной рамы с помощью крепёжных элементов. Снимите его, отсоединив разъёмы проводки, которые подают питание и сигналы от ключа зажигания и датчиков двери.
Важно: Перед снятием модуля убедитесь, что аккумулятор отключён, чтобы избежать коротких замыканий или повреждения электроники. Также стоит проверить состояние проводки, так как со временем она может подвергаться износу или повреждениям.
После снятия модуля можно провести диагностику или замену повреждённых компонентов. Убедитесь, что новый модуль совместим с моделью и годом выпуска автомобиля.
Поиск модуля под центральной консолью
Для того чтобы найти модуль центрального замка в Volvo V50, расположенный под центральной консолью, следует выполнить несколько шагов. Во-первых, необходимо отсоединить аккумулятор, чтобы избежать случайных замыканий при работе с электрическими компонентами.
Далее, снимите центральную консоль. Для этого открутите болты, которые удерживают консоль на месте. Обычно они расположены в нижней части консоли, а также в районе пепельницы и подстаканников. Используйте отвертку с подходящей насадкой для снятия крепежей.
После того как консоль будет снята, обратите внимание на расположение проводки. Модуль центрального замка часто прячется вблизи центральной части консоли, в районе подключения проводов, связанных с дверными замками. Модуль будет иметь компактные размеры и крепление с несколькими проводами, подключенными к нему.
Если доступ к модулю затруднен из-за дополнительных элементов, таких как панели или воздуховоды, аккуратно снимите их, избегая повреждения. Убедитесь, что вы отсоединили все соединения перед снятием самого модуля, чтобы избежать повреждений проводки.
После того как модуль будет найден и снят, рекомендуется проверить его на наличие повреждений. В случае необходимости замените его на новый, соответствующий модели вашего автомобиля.
Демонтаж обшивки для доступа к модулю
Для того чтобы добраться до модуля центрального замка Volvo V50, необходимо снять обшивку дверей. Следуйте пошаговой инструкции для правильного выполнения задачи.
Шаг 1. Подготовка инструмента
Для работы вам понадобятся отвертки (крестовая и плоская), пластиковые лопатки для снятия обшивки, и торцевые ключи для откручивания крепежных элементов.
Шаг 2. Снятие декоративных накладок
Начните с удаления всех декоративных накладок на дверной обшивке. Используйте плоскую отвертку или пластиковую лопатку, чтобы аккуратно поддеть накладки и снять их без повреждений.
Шаг 3. Откручивание крепежных винтов
После снятия накладок открутите все видимые крепежные винты, которые удерживают обшивку на месте. Обычно они расположены по периметру двери, а также вокруг ручки и подставки для руки. Некоторые винты могут быть скрыты за накладками, которые необходимо снять предварительно.
Шаг 4. Снятие ручки и других элементов
Снимите дверную ручку, если она закреплена отдельно. Для этого может потребоваться открутить дополнительные винты или выдвинуть элемент с помощью пластиковой лопатки.
Шаг 5. Отсоединение обшивки
Когда все крепежные элементы удалены, аккуратно отделите обшивку от двери. Начинайте с нижней части и постепенно поднимайте, используя пластиковую лопатку, чтобы не повредить пластиковые фиксаторы.
Шаг 6. Отсоединение проводки
После того как обшивка снята, отсоедините проводку, которая может быть подключена к дверной панели, включая электрические стеклоподъемники или датчики. Аккуратно отсоедините разъемы, чтобы избежать повреждений проводки.
Шаг 7. Доступ к модулю центрального замка
Теперь, когда обшивка снята, вы получите доступ к модулю центрального замка, который обычно располагается в нижней части двери. Убедитесь, что модуль не поврежден и все соединения надежно зафиксированы.
Отличия расположения модуля в дорестайлинговых версиях
В дорестайлинговых версиях Volvo V50 модуль центрального замка размещается в другом месте по сравнению с рестайлинговыми моделями. В ранних версиях автомобильных систем, выпущенных до 2008 года, модуль устанавливался в центральной консоли, непосредственно под панелью приборов, что обеспечивало удобный доступ к нему для обслуживания. Это расположение обеспечивало более компактное использование пространства, но также ограничивало доступ к модулям в случае необходимости ремонта.
В дорестайлинговых моделях, модуль часто устанавливается в области водительской двери, за обшивкой, что позволяло упростить подключение к системе дверных датчиков и улучшить работу центрального замка при использовании сигнализации. Это решение сделало процесс обслуживания сложнее, так как для доступа требуется снять обшивку двери.
Основное отличие состоит в том, что в дорестайлинговых версиях модуль центрального замка находится ближе к источникам питания, что ускоряет работу системы, но требует более сложного процесса диагностики и ремонта. Кроме того, расположение в области консоли ограничивает вероятность повреждения модуля в случае ударов в переднюю часть кузова.
Также стоит отметить, что с учетом изменений в системе электрических соединений, в дорестайлинговых версиях могли использоваться другие разъемы и крепежные элементы для монтажа модуля, что требует особого подхода при ремонте или замене компонентов системы центрального замка.
Проверка соединений и разъемов модуля
Для начала работы с модулем центрального замка Volvo V50 необходимо убедиться в исправности соединений и разъемов. Поврежденные или неплотно соединенные контакты могут вызвать сбои в работе системы. Для проверки выполните следующие шаги:
1. Отключите питание автомобиля, чтобы избежать короткого замыкания или повреждения системы.
2. Найдите модуль центрального замка. Он обычно располагается под панелью приборов или в области двери водителя, в зависимости от года выпуска и комплектации автомобиля.
3. Осмотрите разъемы модуля на предмет повреждений: трещины, перегибы проводов, признаки перегрева. Также проверьте, чтобы провода не были изношены или замкнуты.
4. Подключите мультиметр к разъемам, чтобы проверить, поступает ли питание на каждый из них. Нормальное напряжение должно быть в пределах 12 вольт.
5. Проверьте контакты на наличие окисления или грязи, которое может мешать нормальной проводимости. Для очистки используйте мягкую щетку и специальное средство для контактов.
6. Подключите разъемы обратно и убедитесь, что они фиксируются плотно, без люфта. Некачественное соединение может привести к перебоям в работе системы замков.
После завершения проверки соединений выполните тестирование работы центрального замка с помощью пульта или кнопки внутри автомобиля, чтобы удостовериться в правильности работы системы.
Ошибки, мешающие найти модуль в Volvo V50
Поиск модуля центрального замка в Volvo V50 часто затрудняется из-за следующих ошибок:
- Игнорирование доступа через бардачок: модуль расположен за вещевым ящиком со стороны пассажира. Многие пытаются искать его под капотом или в дверях, теряя время.
- Путаница с блоком комфорта (CEM): водители принимают за модуль центрального замка блок управления кузовной электроникой, расположенный под рулевой колонкой, хотя нужный блок – за перчаточным ящиком.
- Неправильный демонтаж перчаточного ящика: при попытке добраться до модуля часто не откручивают нижние крепления или забывают отключить подсветку, что мешает добраться до нужного узла.
- Поиск с левой стороны автомобиля: несмотря на правую сторону размещения блока, многие водители начинают с левой панели, тратя время на разбор ненужных элементов.
- Отсутствие VIN-декодирования: модуль может иметь разные варианты исполнения в зависимости от года выпуска и комплектации. Без расшифровки VIN-кода легко ошибиться в точном расположении и конфигурации.

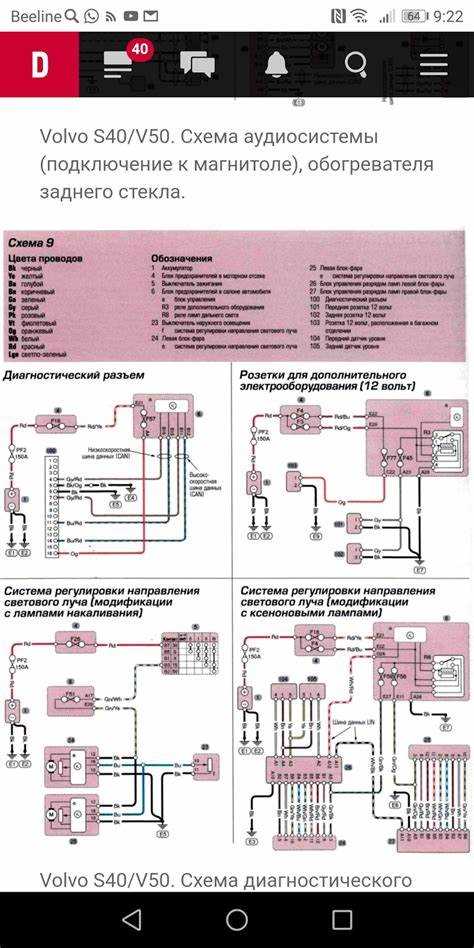

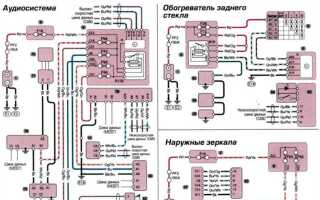

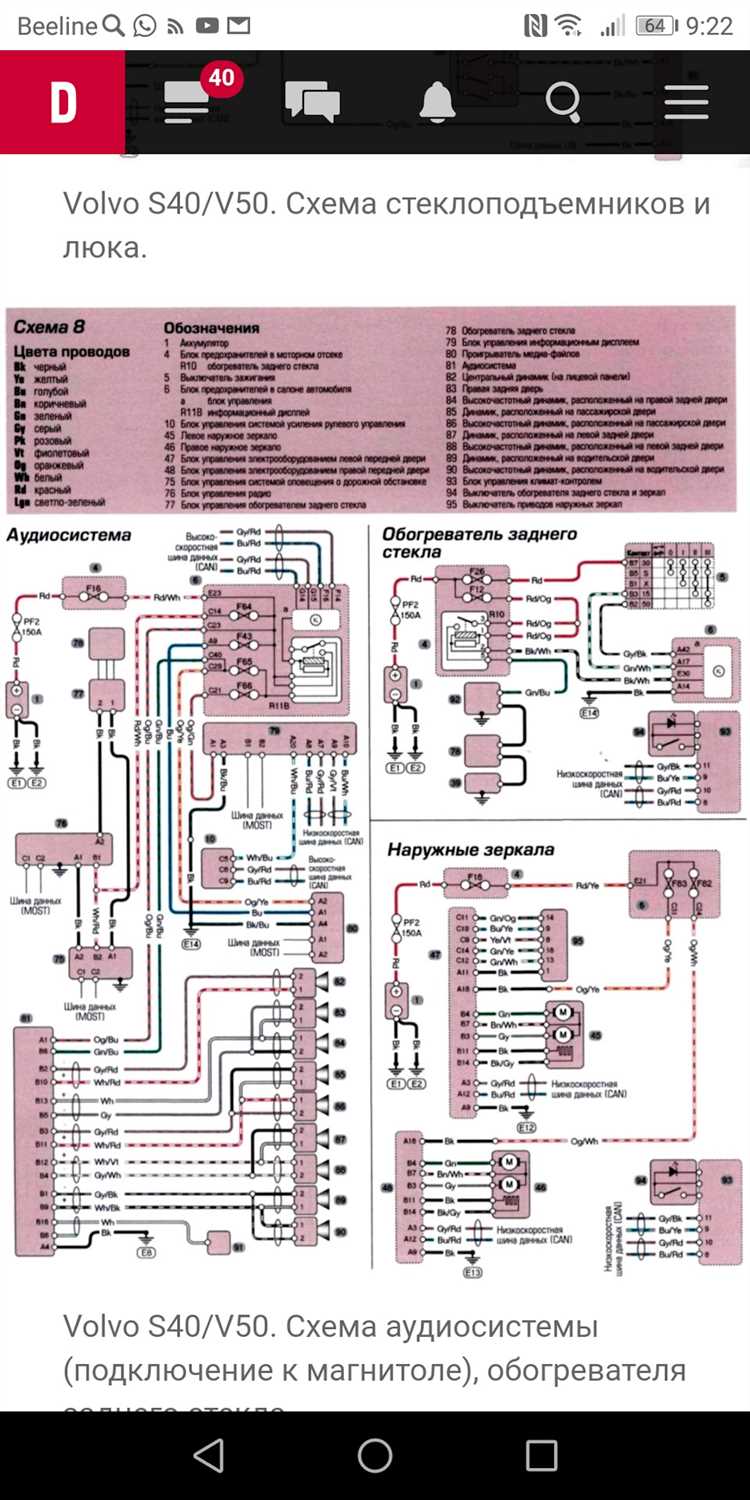

- Игнорирование сервисной документации: поиск наугад без обращения к схеме электропроводки и заводскому мануалу приводит к неверным предположениям.
Для точного доступа: снять перчаточный ящик, отсоединить крепления модуля, освободить провода и аккуратно извлечь блок.
