Штатный моторчик стеклоочистителей ВАЗ 2109 со временем теряет скорость вращения, особенно при эксплуатации в условиях повышенной влажности и загрязнённости механизма. Это приводит к снижению эффективности очистки лобового стекла, особенно в дождливую или снежную погоду. Увеличение скорости работы моторчика возможно без полной замены узла, если провести комплексную доработку.
Первый шаг – очистка и смазка механизма трапеции. Зависание щёток часто вызвано тугим ходом шарнирных соединений. Для разборки потребуется ключ на 10, WD-40 и густая смазка типа «Литол-24». После снятия трапеции с мотором необходимо промыть все соединения, удалить ржавчину и нанести новую смазку на подвижные узлы.
Второй способ – модернизация электропитания моторчика. Заводская проводка не обеспечивает стабильное напряжение из-за потерь на старых контактах и окисленных соединениях. Установка реле напрямую от аккумулятора через отдельный предохранитель значительно повышает напряжение, поступающее на мотор. Для этого применяется реле на 30 А, провод сечением не менее 2,5 мм² и клеммы с пайкой.
Дополнительно, можно заменить моторчик на более мощный аналог от ВАЗ 2110, который механически совместим с кронштейнами ВАЗ 2109. Он выдаёт больший крутящий момент и обеспечивает более высокую скорость вращения при тех же условиях.
Комбинация этих решений даёт прирост скорости до 20–30% без критических изменений в конструкции автомобиля. Все доработки выполняются с использованием доступных компонентов и инструментов, что делает модернизацию привлекательной для автолюбителей, стремящихся к повышению функциональности без лишних затрат.

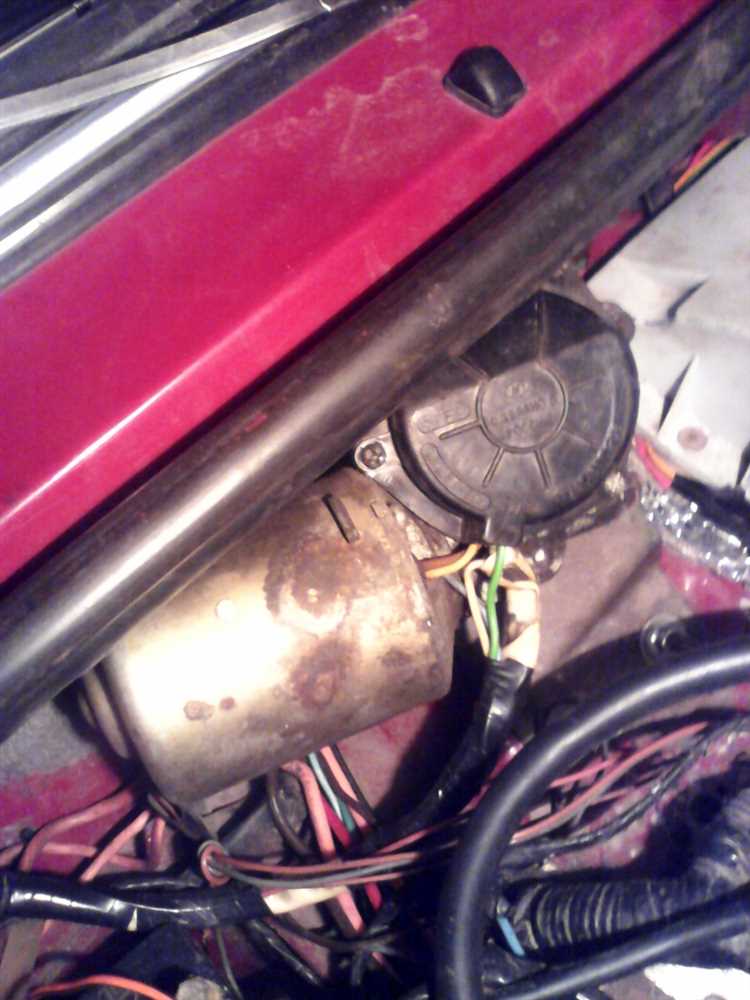

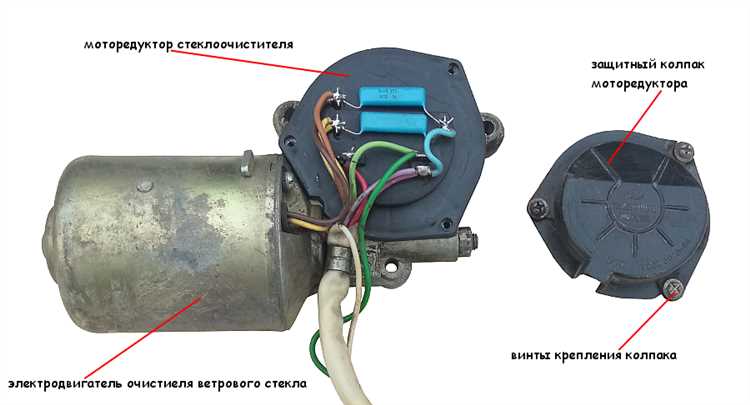

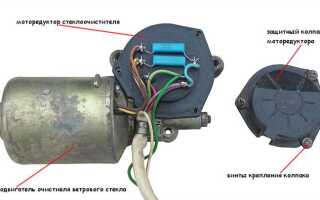

Проверка состояния штатного моторчика и его проводки
Сначала отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания. Снимите пластиковую крышку под лобовым стеклом и отсоедините разъём питания моторчика стеклоочистителя. Подайте питание напрямую от аккумулятора – плюс на красный провод, минус на чёрный. Если моторчик не запускается или работает вяло, вероятна его внутренняя неисправность: износ щёток, подгорание коллектора или заклинивание втулок. В этом случае потребуется демонтаж и разборка.
При исправной работе моторчика проверьте сопротивление на разъёме штатной проводки. Мультиметром измерьте падение напряжения при включённом зажигании и активированной первой скорости дворников. Допустимое значение – не более 0,5 В. Если падение выше, ищите повреждённые участки: окислившиеся контакты реле, обгоревшие клеммы или повреждённую изоляцию проводов. Особое внимание уделите контактам в блоке предохранителей и реле К5 – возможен плохой контакт в колодке.
Осмотрите разъёмы на наличие зелёного налёта и следов влаги. При обнаружении прочистите их контакторным очистителем и обеспечьте плотное соединение. Для снижения переходного сопротивления рекомендуется обработка контактов токопроводящей смазкой типа ЦИАТИМ-221 или аналогичной.
Если штатная проводка вызывает подозрение, выполните временное подключение моторчика через отдельную линию с реле и проводом сечением не менее 2,5 мм² напрямую от аккумулятора. При заметном увеличении скорости работы – причина в просадке напряжения по цепи питания, требует замены слабых участков.
Очистка и смазка механизма трапеции стеклоочистителя

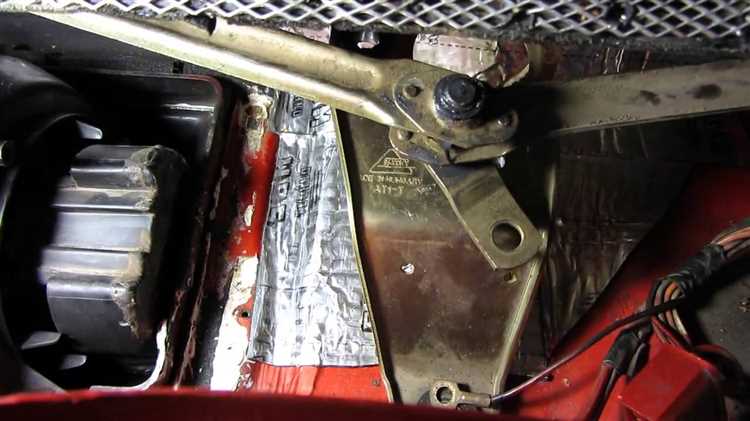

Трапеция стеклоочистителя ВАЗ 2109 состоит из системы рычагов и втулок, передающих движение от моторчика к щеткам. Засорение и сухой ход шарнирных соединений снижают эффективность и скорость работы дворников.
- Снимите щетки и пластиковую накладку под лобовым стеклом.
- Открутите крепления трапеции (обычно 10 мм) и извлеките весь механизм.
- Очистите шарниры, оси и посадочные места от пыли, окислов и старой смазки с помощью металлической щетки и обезжиривателя (ацетон, бензин, спирт).
- Проверьте состояние втулок: изношенные или растрескавшиеся необходимо заменить. Иначе люфты будут съедать усилие моторчика.
- Для смазки используйте только густую силиконовую или литиевую смазку (например, Литол-24 или ШРУС-4). Наносите умеренно, чтобы не задерживалась грязь.
- Особое внимание – бронзовым втулкам на осях рычагов: при малейшем заедании разберите и тщательно смажьте. Смазка ВНИИНП-282 – оптимальный вариант по стойкости и вязкости.
- После сборки проверьте плавность хода вручную до установки моторчика. Задиры и тугой ход недопустимы.
Регулярная очистка и грамотная смазка позволяют снизить нагрузку на моторчик, устраняют рывки и повышают скорость работы стеклоочистителей.

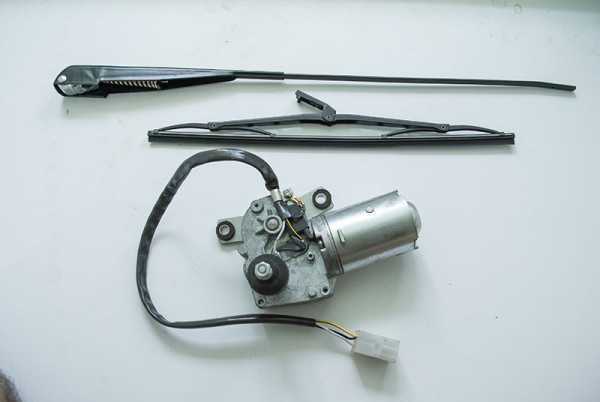

Замена моторчика на аналог с повышенной мощностью
Для увеличения скорости работы стеклоочистителей на ВАЗ 2109 целесообразно установить моторчик от ВАЗ 2110 или ГАЗель. Эти узлы имеют повышенное тяговое усилие и способны обеспечить более быстрый и стабильный ход щеток, особенно в условиях дождя или снега.
Моторчик от ВАЗ 2110 подключается по схеме с доработкой штатной проводки: потребуется переделка разъема и установка реле с увеличенной токовой нагрузкой (не менее 30 А). Также необходимо изменить крепление – отверстия в кронштейне могут не совпадать, поэтому используется переходная пластина или точечная сварка для фиксации на штатное место.
Аналог от ГАЗель отличается более высоким крутящим моментом, но имеет увеличенные габариты. При установке важно обеспечить свободный ход трапеции и исключить касание корпуса кузова. Рекомендуется использовать моторы последних выпусков с редуктором на винтовой паре – они тише и долговечнее.
После замены требуется обязательная проверка хода щеток в крайних положениях и корректировка положения тяг. Неправильная настройка приведёт к перегреву двигателя и преждевременному износу.
Дополнительно желательно установить предохранитель на отдельную линию питания моторчика, чтобы исключить перегорание основного контура при перегрузках.

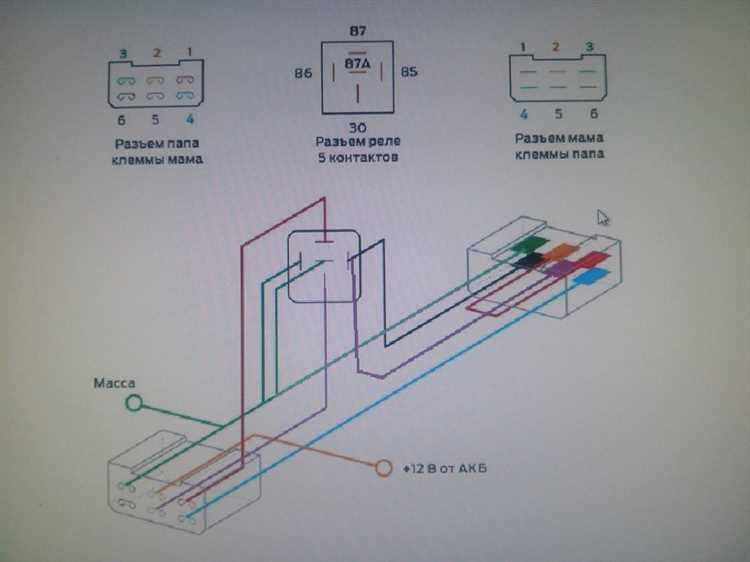

Установка дополнительного реле для увеличения напряжения питания
Для повышения скорости работы моторчика дворников ВАЗ 2109 рекомендуется установка отдельного реле, минуя штатную цепь с потерями напряжения. Штатная схема питания проходит через замок зажигания и переключатель подрулевого управления, что приводит к падению напряжения на 1–1,5 В.
Реле следует подключать напрямую к аккумулятору через предохранитель на 15 А. Контакт 30 реле соединяется с плюсовой клеммой АКБ, контакт 87 – с моторчиком дворников. Контакт 85 подключается к массе, а 86 – к управляющему сигналу от штатного переключателя.
Используйте медный провод сечением не менее 2,5 мм² для минимизации сопротивления. Все соединения должны быть выполнены пайкой или качественными обжимами с термоусадкой для предотвращения окисления.
После установки напряжение на моторчике увеличится до 13,5–14 В, что обеспечит рост скорости вращения на 20–30 % в зависимости от состояния самого электродвигателя.
Модификация штатного блока управления дворниками
Штатный блок управления дворниками ВАЗ 2109 ограничен по выходному току и не рассчитан на повышенные нагрузки, необходимые для увеличения скорости моторчика. Чтобы устранить это ограничение, необходимо модернизировать схему блока, усилив цепь питания моторчика и изменив параметры реле.
Первый шаг – замена штатного реле на высокотоковое с номиналом не менее 30 А. Подойдут, например, реле Bosch 0 332 019 150 или аналогичные. Они обеспечивают стабильную подачу тока без просадок при включении моторчика на максимальной скорости.
Далее – установка дополнительного силового транзистора (например, IRF3205) на радиатор, подключённого по схеме усилителя тока. Он должен управляться через штатную схему, но при этом замыкать цепь напрямую от аккумулятора к моторчику через предохранитель на 20–25 А. Это снизит потери в проводке и обеспечит стабильное напряжение на клеммах моторчика.
Для улучшения работы обратного хода дворников можно заменить старые диоды в блоке управления (обычно КД202) на современные быстрые диоды, например 1N5408, с током не менее 3 А. Это ускорит реакцию схемы на смену направления вращения моторчика.
Все соединения необходимо выполнять пайкой, применяя термоусадку и медные провода с сечением не менее 2,5 мм². После внесения изменений требуется протестировать работу схемы в условиях повышенной нагрузки, включая мороз и дождь, чтобы исключить перегрев транзистора и падение напряжения на контактах.
Прокладка отдельной силовой линии питания моторчика
Для увеличения скорости работы моторчика дворников ВАЗ 2109 важно обеспечить стабильное и мощное питание. Прокладка отдельной силовой линии питания позволит уменьшить потери напряжения на старых проводах, что обеспечит лучшую работу моторчика при максимальных нагрузках. Этот способ особенно полезен, если стандартная проводка не справляется с повышенными требованиями к мощности.
Первым шагом является выбор подходящего кабеля. Для питания моторчика используйте провод с сечением не менее 1.5 мм², предпочтительно с медными жилами для лучшей проводимости. Не стоит использовать кабели с алюминиевыми жилами, так как они обладают высокой сопротивляемостью и склонны к перегреву.
Рекомендуется использовать кабель с изоляцией, устойчивой к температурным изменениям, особенно если проводка проходит рядом с мотором или другими горячими элементами. Хорошо зарекомендовали себя кабели с ПВХ-изоляцией, которая устойчива к механическим повреждениям и воздействиям внешней среды.
Для подключения отдельной линии питания необходимо использовать подходящий разъем с хорошим контактом. Плохо закрепленные или корродированные соединения могут привести к снижению напряжения, что повлияет на скорость работы моторчика. Лучше всего использовать разъемы с латунными или медными контактами, так как они более устойчивы к коррозии и обеспечивают надежное соединение.
Следующий этап – установка предохранителя. Для защиты моторчика от коротких замыканий и перегрузок устанавливайте предохранитель на линии питания с номиналом, соответствующим максимальному току потребления моторчика (обычно это около 15-20 ампер для стандартных моторчиков ВАЗ 2109). Это предотвратит повреждение проводки и самого моторчика при возникновении неисправностей.
Важно также использовать качественные клеммы и соединения для крепления проводов. Плохие контакты приводят к повышенному сопротивлению, что снижает эффективность работы системы и может вызвать перегрев проводки.
После прокладки отдельной линии питания важно провести тестирование системы. Для этого включите дворники и проверьте, как изменился ток и напряжение на моторчике. Если моторчик работает стабильнее и быстрее, значит, схема питания была улучшена. Если же наблюдаются проблемы, проверьте соединения и кабели на наличие повреждений или плохих контактов.
Тестирование изменений и устранение возможных перегревов
После установки новых компонентов или изменений в системе дворников ВАЗ 2109 необходимо провести тестирование, чтобы убедиться в эффективности усовершенствований и исключить перегрев мотора. Перегрев может быть вызван несколькими факторами, включая повышенную нагрузку на мотор, неправильную установку или использование несовместимых деталей.
Первым шагом является проверка мощности моторчика после модификации. Подключите мотор к источнику питания и измерьте ток, который он потребляет. Нормальное потребление тока не должно превышать заводские параметры, указанные в документации. Если мотор потребляет слишком много энергии, это может быть признаком избыточной нагрузки или неисправности в проводке.
Далее стоит проверить систему охлаждения моторчика. Неправильное расположение деталей или заблокированные вентиляционные отверстия могут привести к перегреву. После тестирования моторчика в течение нескольких минут прикоснитесь к нему и оцените его температуру. Если мотор сильно нагревается (более 60°C), необходимо улучшить вентиляцию или изменить конструкцию крепления.
Важно также следить за состоянием щеток и их взаимодействием с лобовым стеклом. При чрезмерном трении щеток о стекло повышается нагрузка на мотор и может возникнуть перегрев. Регулярно проверяйте состояние щеток и их правильную настройку на стекле. Использование качественных щеток и соответствующих резинок поможет снизить вероятность перегрева.
Для предотвращения перегрева можно также установить дополнительный предохранитель в цепь питания моторчика. Это защитит систему от перегрузок и поможет вовремя отключить мотор, если он работает с аномальной нагрузкой.
По завершении тестов и устранении перегрева важно провести повторное испытание системы в условиях реальной эксплуатации. Это позволит убедиться в правильности изменений и устранить возможные проблемы на ранней стадии.
Вопрос-ответ:
Как можно увеличить скорость работы моторчика дворников на ВАЗ 2109?
Для увеличения скорости работы моторчика дворников на ВАЗ 2109 можно выполнить несколько шагов. Во-первых, стоит проверить и заменить старые щетки, так как изношенные щетки могут затруднять работу моторчика. Во-вторых, нужно обратить внимание на состояние электрооборудования, возможно, проводка или соединения в системе не обеспечивают достаточную подачу тока. Также можно установить более мощный моторчик дворников, что позволит повысить его производительность. Наконец, для увеличения скорости можно заменить стандартную систему управления на более современную, с возможностью регулировки скорости работы мотора. Проверив все эти компоненты, можно добиться существенного улучшения работы дворников.
Как влияет питание на скорость работы моторчика дворников на ВАЗ 2109?
Скорость работы моторчика дворников напрямую зависит от стабильности и мощности питания. Если на моторчик поступает недостаточное напряжение, его скорость работы будет низкой. На ВАЗ 2109 часто встречаются проблемы с окислением клемм и соединений в системе питания. Поэтому стоит тщательно проверять все контакты и, при необходимости, очищать их от загрязнений. Также можно проверить состояние генератора и аккумулятора, так как их неисправности могут привести к снижению напряжения в сети автомобиля. Убедившись в надежности питания, можно значительно улучшить работу моторчика.
Можно ли повысить скорость работы дворников на ВАЗ 2109 без замены моторчика?
Да, существует несколько методов улучшения скорости работы дворников, не прибегая к замене моторчика. Например, можно установить более мощный предохранитель, который обеспечит стабильную подачу тока. Также рекомендуется проверка и очистка реле, так как его неисправность может привести к слабому функционированию моторчика. Еще одним вариантом является использование смазки для механизма дворников, чтобы уменьшить трение и улучшить работу системы. Все эти шаги помогут немного ускорить работу дворников, не меняя сам моторчик.
Какие дополнительные улучшения можно сделать для системы дворников на ВАЗ 2109?
Для улучшения работы системы дворников на ВАЗ 2109 можно рассмотреть несколько модификаций. Во-первых, стоит установить систему с регулируемой скоростью работы, которая позволит настроить скорость работы дворников в зависимости от интенсивности дождя. Во-вторых, можно улучшить качество щеток, выбрав более аэродинамичные модели, что снизит нагрузку на моторчик. Также полезно установить омыватель с дополнительными форсунками, что обеспечит более равномерное распыление жидкости и улучшит видимость. Эти улучшения помогут повысить комфорт и эффективность работы системы дворников.
