При работе с чертежами в AutoCAD нередко возникает задача изменить размеры объекта только по одной координатной оси – X, Y или Z. Это требуется, например, при моделировании фасадов, разверток, нестандартных профилей. Прямое масштабирование по одной оси невозможно через стандартную команду SCALE, так как она изменяет объект пропорционально во всех направлениях.
Для масштабирования по одной оси используется команда SCALE в сочетании с референсным масштабом и вспомогательными действиями. Один из рабочих методов – использование команды STRETCH, если объект представляет собой линейные элементы. При необходимости масштабировать более сложную геометрию применяется некомандный способ через блок: объект преобразуется в блок, после чего в его свойствах можно указать различные значения для параметров Scale X, Y и Z.
Чтобы изменить размер объекта только по оси X, достаточно выделить блок, затем в палитре свойств вручную задать новое значение в поле X Scale. Остальные оси остаются без изменений. При этом следует отключить параметр Uniform Scale, если он включён, иначе масштаб изменится по всем направлениям одновременно.
После завершения масштабирования блок можно взорвать (EXPLODE), если дальнейшее редактирование будет удобнее на уровне отдельных примитивов. Такой подход обеспечивает точное и изолированное изменение размеров, не искажая другие части модели.
Как задать масштаб только по оси X с помощью команды SCALE

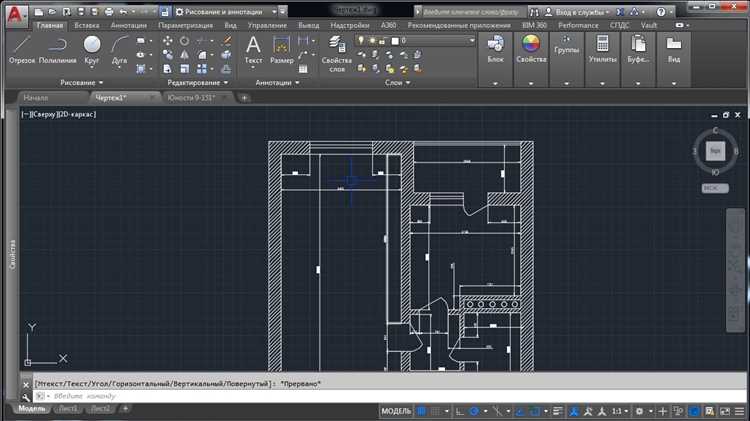

Выделите объект. Введите SCALE в командной строке и нажмите Enter.
Когда AutoCAD запросит базовую точку, укажите ее вручную или введите координаты.
После этого введите R (Reference) и нажмите Enter.
Укажите исходную длину вдоль оси X: щелкните первую и вторую точку вдоль нужного направления или задайте координаты вручную.
Введите новую длину, соответствующую требуемому масштабу по X. Например, если начальная длина 100, а новая должна быть 150, вводится 150.
Объект будет масштабирован только вдоль оси X, если точки указаны строго по этой оси. Чтобы избежать искажения по Y и Z, привязку направлений следует контролировать с помощью ортогонального режима (F8) или отслеживания углов (Polar Tracking).
Важно: команда SCALE не имеет параметра масштабирования по одной оси напрямую. Метод через Reference позволяет выполнить это, моделируя масштаб по X вручную.
Использование опции «Reference» для изменения длины объекта по одной оси
Для точного изменения размера объекта в AutoCAD по одной оси используется команда SCALE с опцией Reference. Она позволяет задать исходную и целевую длину, чтобы пересчитать масштаб без необходимости вручную вводить коэффициент.
Выделите объект, запустите команду SCALE и укажите базовую точку. При появлении запроса «Specify scale factor or [Copy/Reference]:» выберите Reference. Затем задайте текущую длину, измерив расстояние вдоль нужной оси с помощью привязок – например, от одного конца отрезка до другого. После этого введите новую длину, на которую требуется изменить объект по той же оси.
Пример: если линия вдоль оси X имеет длину 2000 мм, а требуется изменить её на 3000 мм, в опции Reference введите 2000, затем 3000. AutoCAD автоматически пересчитает масштаб по заданной оси. Важно, чтобы базовая точка находилась на одной линии с направлением масштабирования – иначе объект может сместиться или исказиться визуально.
Для масштабирования вдоль конкретной оси применяют вспомогательные отрезки или временные оси, по которым измеряется длина. Это особенно полезно при работе с блоками, фасадами и элементами, расположенными строго по координатным осям.
Масштабирование по оси Y без искажения других параметров
Выделите объект, для которого требуется изменить масштаб только по вертикали. Введите команду SCALE в командной строке и нажмите Enter. При появлении запроса на базовую точку укажите опорную точку, желательно на линии, которая должна остаться на месте после масштабирования.
Далее, при запросе масштаба введите R (Reference) и нажмите Enter. Укажите исходную длину по оси Y, например, кликнув по двум точкам вертикального отрезка. Затем задайте новую длину по этой же оси. AutoCAD масштабирует объект так, чтобы изменить размеры только по направлению Y, оставляя параметры по X и Z без изменений.
Если необходимо строго ограничить масштабирование осью Y, используйте команду STRETCH с окном выбора, направленным слева направо. Это позволяет модифицировать только вертикальные элементы. Для точной работы предварительно включите ортогональный режим (F8) и используйте привязки к координатам.
При работе с 3D-объектами примените команду SCALE в сочетании с UCS, повернутой так, чтобы ось Y совпадала с направлением масштабирования. Это исключает влияние на другие координаты. Временно измените систему координат командой UCS → Y → укажите новое направление.
Применение масштабирования к блокам по одной координатной оси
Для изменения размеров блока только по одной оси используется команда SCALE с опцией неравномерного масштабирования. Это позволяет, например, растянуть объект по оси X, сохранив исходные размеры по Y и Z.
- Выберите блок с помощью команды SCALE или введите
SCв командной строке. - Укажите базовую точку – она останется неподвижной при масштабировании.
- Когда запрашивается коэффициент масштабирования, введите R (Reference).
- Укажите исходную длину на нужной оси (например, по X).
- Затем введите новую длину по той же оси – масштабирование произойдёт только по ней.
Чтобы исключить масштабирование по другим осям, необходимо редактировать свойства блока:
- Откройте Редактор блоков (BEDIT), выберите объект внутри блока.
- Убедитесь, что масштабирование допускается только по нужной оси – для этого примените параметр Scale X (или Y/Z).
- Сохраните изменения и закройте редактор.
Альтернативный способ – использовать динамический блок с параметром «Линейный» и действием «Растянуть»:
- Создайте параметр, ограниченный одной осью.
- Примените действие только к объектам, которые должны изменяться при растяжении.
- Назначьте ручку (грип) для удобства интерактивного масштабирования в модели.
При работе с анонимными или вставленными блоками важно предварительно убедиться, что они не защищены от изменений. Команда EXPLODE поможет разъединить элементы перед применением одностороннего масштабирования, если блок не подлежит редактированию.
Изменение размеров внешних ссылок (Xref) вдоль одной оси
Для масштабирования внешней ссылки (Xref) по одной оси необходимо использовать команду SCALE с опцией нестандартного масштабного коэффициента. Прежде чем приступить, убедитесь, что ссылка вставлена с включённой опцией «Uniform Scale» – её нужно отключить.

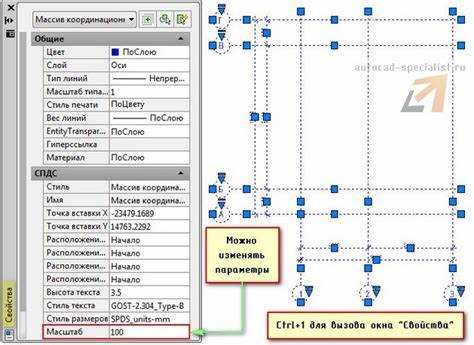

Выделите внешнюю ссылку, затем в свойствах измените параметр «Scale X», «Scale Y» или «Scale Z» в зависимости от нужной оси. Например, для изменения только по горизонтали задайте значение в поле «Scale X», оставив остальные равными 1. Это допустимо только при вставке Xref как блока, а не как наложения (Overlay).
Альтернативный способ – использовать команду REFEDIT, войти во внешнюю ссылку, выделить объекты внутри и применить масштабирование по нужной оси с базовой точкой. По завершении – сохранить изменения через SAVEREF. Такой подход удобен при необходимости локального изменения геометрии без воздействия на исходный файл Xref.
Если внешняя ссылка содержит аннотативные объекты, масштабирование по одной оси может нарушить их отображение. В таких случаях следует отключить аннотативность или использовать масштабирование только в пространстве модели, избегая пространства листа.
При использовании Xclip с обрезкой области Xref, масштабирование может привести к искажению границ обрезки. Рекомендуется сначала удалить Xclip, изменить масштаб, затем задать обрезку заново.
Как масштабировать отдельные элементы внутри группы только по одной оси
Для масштабирования элементов внутри группы только по одной оси в AutoCAD используется инструмент Масштаб, с уточнением точки опоры и направления масштабирования.
1. Выбор объектов. Для начала выделите группу объектов, содержащую элементы, которые требуется масштабировать. Если нужно масштабировать только один элемент, выделите его отдельно.

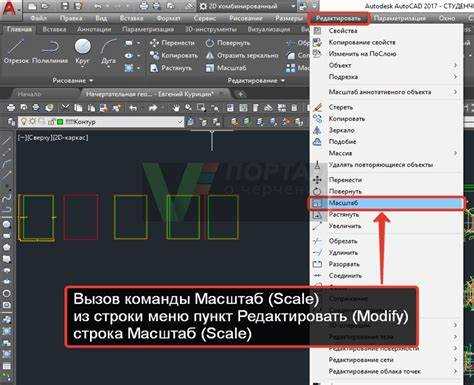

2. Активировать команду Масштаб. Введите команду SCALE в командной строке или используйте иконку на панели инструментов для активации функции.
3. Указание точки опоры. Выберите точку, от которой будет происходить масштабирование. Это может быть один из углов объекта или произвольная точка на рабочем пространстве.
4. Масштабирование по оси. После выбора точки опоры для масштабирования по одной оси, введите команду для ограничения масштаба. Для этого при вводе масштаба используйте команду Reference или задайте значения через привязку к оси. Например, для масштаба по оси X задайте соответствующую координату в процессе выполнения команды.
5. Проверка результатов. После завершения масштабирования убедитесь, что только нужные элементы изменили размер, а остальные остались без изменений. Это можно проверить, отключив видимость других объектов или выделив их для сравнения.
При использовании данного метода важно помнить, что изменения будут касаться только того элемента, который был выбран для масштабирования, а остальные останутся неизменными в рамках своей осевой привязки.
Ошибки при масштабировании по одной оси и способы их устранения

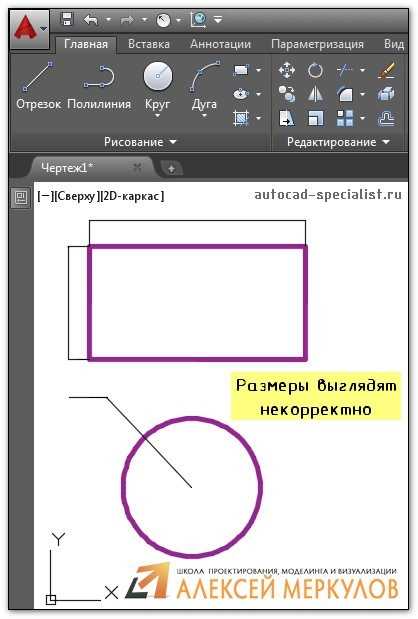

Масштабирование объектов по одной оси в AutoCAD часто приводит к искажению геометрии, если не соблюдаются определенные принципы. Основные ошибки связаны с неправильным выбором точки привязки, некорректными значениями коэффициента масштаба и выбором неправильной оси для трансформации.
Первая распространенная ошибка – неправильный выбор точки привязки для масштабирования. При использовании команды SCALE важно тщательно определить точку привязки, так как она служит ориентиром для всех изменений. Например, если точка привязки расположена слишком далеко от объекта, масштабирование по одной оси может привести к нежелательному перемещению объекта.
Чтобы избежать этой ошибки, выберите точку привязки, которая находится в нужной области объекта, обычно на его границе. Использование привязок на точках пересечения или угловых точках часто дает более точные результаты.
Вторая ошибка – неправильное применение коэффициента масштаба. В AutoCAD для масштабирования объекта по одной оси часто задают коэффициент, который влияет на размер объекта в нужном направлении. Если коэффициент слишком велик или мал, объект может деформироваться, теряя пропорции.
Для устранения этой проблемы внимательно проверяйте значения коэффициента масштаба и используйте его в пределах разумных значений. Использование точных значений (например, 2.0, 0.5) может помочь избежать сильной деформации. При необходимости можно использовать команду STRETCH для более точных изменений размера вдоль одной оси.
Еще одна распространенная ошибка – неправильная ось масштабирования. При использовании команды SCALE важно убедиться, что масштабирование происходит именно по нужной оси, а не по всей плоскости. Это может привести к изменению размеров объекта в ненужном направлении.
Для решения этой проблемы убедитесь, что при масштабировании по одной оси выбрана правильная ось. В AutoCAD для этого можно использовать команду UCS (User Coordinate System), чтобы установить пользовательскую систему координат с нужной осью. Также не забывайте проверять, в каком положении находится объект относительно осей координатной сетки.
И, наконец, еще одна ошибка связана с несоответствием объектов после масштабирования. Если масштабирующий объект включает другие вложенные элементы, то их масштаб также изменится. Это может вызвать несоответствие размеров и конфигураций элементов, что нарушает общую целостность проекта.
Для предотвращения этой ошибки рекомендуется предварительно взвешенно подходить к выбору объектов для масштабирования. Если нужно масштабировать только одну часть, применяйте команду EXPLODE, чтобы разделить элементы на независимые объекты перед масштабированием.
Вопрос-ответ:
Как выполнить масштабирование объекта по одной оси в AutoCAD?
Для того чтобы масштабировать объект по одной оси в AutoCAD, нужно использовать команду «Масштаб». После её вызова, при выборе объекта для масштабирования, можно задать точку масштабирования и ввести коэффициент для конкретной оси. Важно, чтобы при этом в поле «Base Point» была указана правильная точка отсчёта, а в поле «Scale Factor» задано значение только для оси, на которой нужно выполнить масштабирование.
Можно ли масштабировать объект только по вертикальной оси в AutoCAD?
Да, можно. Чтобы масштабировать объект по вертикальной оси, нужно выбрать команду «Масштаб» и после выбора объекта ввести точку масштабирования. Затем, в поле масштаба можно задать коэффициент только по вертикальной оси. Для этого нужно ввести нужное значение в параметре Y, оставив параметры X и Z без изменений. Это позволит изменить размеры объекта только по вертикали.
Как изменить размеры объекта по горизонтальной оси, не затрагивая другие размеры в AutoCAD?
Для изменения размеров объекта по горизонтальной оси, используйте команду «Масштаб» в AutoCAD. Выберите объект, затем укажите точку отсчёта для масштабирования. В командной строке задайте коэффициент только для оси X (горизонтальной). Ввод других значений для осей Y и Z оставьте пустыми, чтобы они не изменились. Такой подход позволит изменить размеры по горизонтали, не влияя на остальные параметры.
Почему масштабирование по одной оси может привести к деформации объекта в AutoCAD?
Масштабирование по одной оси в AutoCAD может привести к деформации, если объект не симметричен или имеет сложную форму. Когда изменяется размер только по одной оси, другие части объекта могут «растягиваться» или «сжиматься» в зависимости от исходной геометрии. Чтобы избежать нежелательных изменений, важно заранее проверить, как будет изменяться объект и в случае необходимости применять другие методы редактирования или использовать дополнительные команды для сохранения пропорций.
