В Автокаде настройка интервала сетки – важный шаг для точного размещения объектов на чертеже. Правильный выбор интервала позволяет ускорить процесс проектирования, улучшить визуальную четкость и повысить точность работы с чертежами.
Для задания интервала сетки в Автокаде следует использовать команду GRID, которая позволяет контролировать как видимость сетки, так и её размер. Это особенно важно при работе с большими проектами, где точность на каждом этапе критична.
Чтобы настроить интервал, откройте параметры сетки в меню настройки системы и выберите нужное значение для интервала. Рекомендуется устанавливать интервалы, кратные масштабам вашего чертежа, для обеспечения лучшей совместимости с другими элементами. Например, для чертежа в масштабе 1:100 можно установить интервал сетки в 10 или 20 мм для оптимальной визуализации.
Не забывайте, что слишком мелкие интервалы могут перегрузить чертеж, а слишком крупные – затруднить точную работу. Важно найти баланс в зависимости от типа проекта.
Как выбрать тип сетки для чертежа
Выбор типа сетки зависит от задачи и масштаба чертежа. В AutoCAD доступны несколько вариантов сетки, каждый из которых подходит для определённых ситуаций.
- Основная сетка (Grid) – используется для общего ориентирования на чертеже. Она представляет собой равномерное расположение точек, полезно для выравнивания объектов и общей ориентации на рабочем пространстве. Подходит для большинства стандартных чертежей.
- Сетка с делениями (Major Grid) – более подробная сетка, которая делит пространство на более мелкие части. Чаще всего используется при работе с деталями, где необходима высокая точность.
- Рисование по сетке (Snap to Grid) – включается, чтобы привязка объектов к сетке была обязательной. Рекомендуется использовать при точном расположении объектов и при проектировании, где важен каждый миллиметр.
При выборе сетки важно учитывать следующее:
- Для крупных объектов лучше использовать основную сетку, а для более детализированных – сетку с делениями.
- Используйте привязку к сетке, если необходимо соблюдать точные размеры и пропорции элементов.
- Проверьте настройку масштаба. Сетка должна быть видимой и функциональной, но не загромождать рабочую область.
Правильный выбор сетки помогает ускорить работу и повысить точность чертежа. Сетку следует адаптировать под конкретные требования проекта, учитывая её размер и детализацию.
Настройка масштаба сетки в Автокаде
Масштаб сетки в Автокаде влияет на плотность отображения линий и их расположение в рабочем пространстве. Для правильной настройки масштаба сетки нужно учитывать размер чертежа и точность, с которой будет работать пользователь.
Для изменения масштаба сетки необходимо использовать команду GRID или параметры в настройках системы. При активации сетки в Автокаде, по умолчанию, она отображается с шагом 1 единица. Чтобы настроить масштаб, выполните следующие действия:
1. Введите команду GRID в командной строке и нажмите Enter.
2. Откроется диалоговое окно с настройками, где можно изменить параметры отображения сетки.
3. В разделе «Интервал» укажите желаемое расстояние между линиями сетки. Например, для масштабов 1:100 можно установить интервал 10 или 100.
Для более точной настройки используйте параметр «Подсетка». Это позволяет задать частоту промежуточных линий между основными, что полезно при работе с деталями и схемами, требующими высокой точности.
При необходимости можно отрегулировать также отображение точек сетки, отключив или уменьшив их плотность. Это важно для предотвращения перегрузки экрана при работе с крупными чертежами.
Оптимальный масштаб зависит от того, на каком уровне детализированности нужно работать. Для крупных объектов или карт использование крупного интервала сетки будет удобным, а для мелких деталей и схем — лучше выбрать более частую сетку с меньшим интервалом.
Как задать точность интервала сетки
Для задания точности интервала сетки в AutoCAD необходимо изменить параметры в диалоговом окне «Настройки». Чтобы настроить точность, откройте команду «GRID» или введите «GRID» в командной строке. Затем укажите нужное значение для расстояния между линиями сетки. Точность измерений будет зависеть от настройки параметра «Unit Type», который можно установить в миллиметры, сантиметры или другие единицы измерения в зависимости от проекта.
Чтобы изменить точность, необходимо также отредактировать параметр «Grid Spacing» в меню «Настройки». Этот параметр определяет шаг сетки, который влияет на отображение объектов на экране и точность моделирования. Для повышения точности используйте меньшие значения интервала, но не забывайте, что слишком мелкая сетка может снизить производительность системы.
Кроме того, чтобы достичь максимальной точности, рекомендуется использовать систему координат, которая соответствует требуемым единицам измерения. В этом случае, изменения интервала сетки будут отображаться более точно, что особенно важно при работе с деталями и мелкими объектами.
Не забывайте проверять настройки при изменении масштаба проекта, так как они могут повлиять на отображение и точность сетки. Важно учитывать, что AutoCAD позволяет настроить сетку с разной точностью в зависимости от масштаба рабочей области, что даёт дополнительную гибкость при проектировании сложных объектов.
Использование команд для изменения интервала сетки
Чтобы изменить интервал сетки, введите команду GRID в командной строке. После этого откроется диалоговое окно, где можно задать нужное расстояние между линиями сетки. Альтернативно, для изменения интервала, можно использовать команду GRIDMODE, которая позволяет переключать отображение сетки в рабочем пространстве без её явного отображения в чертеже.
Для точной настройки интервала используйте команду SNAP, которая позволяет задать привязку объектов к определённому шагу сетки. Это гарантирует, что объекты будут выравниваться строго по заданному интервалу, что особенно полезно при моделировании или проектировании.
Если необходимо временно отключить отображение сетки, используйте команду GRIDDISPLAY. Она скрывает сетку, но оставляет её параметры активными, что позволяет вернуться к предыдущим настройкам при необходимости.
Помимо этого, можно использовать команду GDISP, которая изменяет разрешение сетки, увеличивая или уменьшая частоту отображаемых линий. Это помогает настроить более детализированную сетку для сложных проектов или, наоборот, снизить нагрузку на систему, увеличив шаг между линиями.
Как скрыть или отобразить сетку в Автокаде
Чтобы включить или отключить сетку в рабочем пространстве Автокада, нажмите клавишу F7. Это моментально переключает отображение сетки без открытия дополнительных меню.

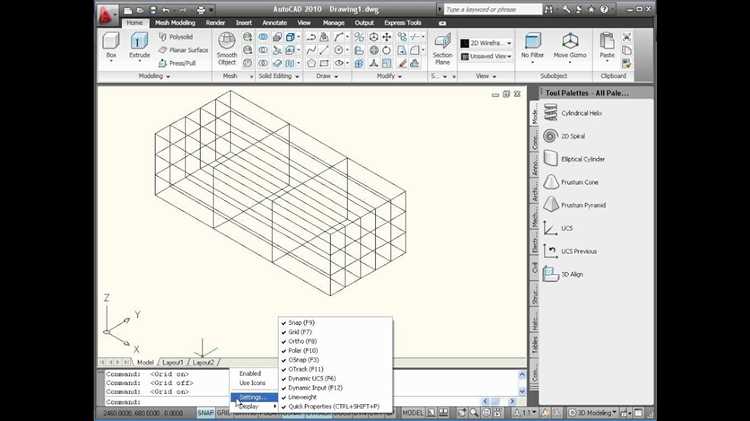

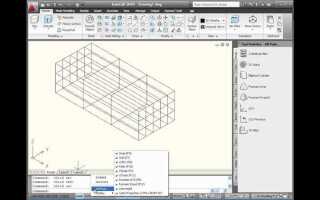

Альтернативный способ – использовать панель состояния в нижней части окна. Найдите значок сетки (Grid Display), щёлкните по нему для изменения состояния. Если значок не отображается, щёлкните правой кнопкой мыши по панели состояния и включите пункт Сетка в настройках отображения.
Через командную строку введите GRIDDISPLAY и задайте значение: 0 – скрыть сетку, 1 – отобразить её только в текущем виде проекции, 2 – включить отображение в изометрическом виде.
Для постоянного изменения параметров сетки откройте вкладку Drafting Settings (команда DSETTINGS) и перейдите на вкладку Snap and Grid. Снимите или установите флажок Display Grid, чтобы настроить отображение вручную.
Если сетка не отображается несмотря на включение, проверьте, активен ли режим 2D. В 3D-видах отображение может быть отключено автоматически. Также убедитесь, что масштаб сетки не слишком мал или велик для текущего зума.
Настройка отображения сетки на разных слоях
По умолчанию сетка в Автокаде отображается независимо от активного слоя. Однако для упрощения работы с многоуровневыми чертежами целесообразно ограничивать отображение сетки только на нужных слоях. Это возможно через комбинацию инструментов управления слоями и пользовательских настроек визуализации.
Создайте отдельный слой, например GridLayer, и активируйте его. Включите отображение сетки клавишей F7 или через строку состояния. После этого все параметры сетки, включая интервал, будут относиться к активному слою. Переключившись на другой слой, сетка останется связанной только с GridLayer, если для остальных слоёв отображение сетки отключить вручную.
Чтобы обеспечить независимость сетки на разных слоях, используйте пользовательские визуальные стили. Перейдите в Визуальные стили через панель Вид и создайте новый стиль, в котором сетка будет включена. Назначьте этот стиль только нужным видам или рабочим пространствам, привязанным к определённым слоям.
Для полной изоляции сетки по слоям используйте команды LAYISO и LAYUNISO в сочетании с фильтрами слоёв. Это позволит отображать сетку только в контексте изолированного слоя, временно скрывая все остальные элементы, не влияя на настройки глобальной сетки.
Важно: Автокад не поддерживает нативную привязку сетки к слоям как объект. Однако с помощью визуальных настроек, фильтрации и изоляции можно добиться требуемой гибкости отображения.
Вопрос-ответ:
Как изменить шаг сетки в Автокаде на определённое значение, например, 5 миллиметров?
Для этого нужно открыть диалоговое окно параметров черчения. Введите команду **DSETTINGS** в командной строке и нажмите Enter. Перейдите на вкладку **Сетка (Snap and Grid)**. В разделе **Интервал сетки (Grid spacing)** введите нужное значение, например, 5 мм, в оба поля: по X и по Y. Нажмите OK, чтобы сохранить изменения. Теперь сетка будет отображаться с выбранным шагом.
Почему заданный интервал сетки не влияет на привязку объектов?
Интервал сетки влияет только на визуальное отображение точек сетки, но не на привязку. Чтобы привязка работала с нужным шагом, необходимо включить и настроить режим привязки (Snap). В том же окне параметров черчения на вкладке **Сетка** есть отдельный раздел **Интервал привязки (Snap spacing)**. Задайте нужные значения и включите опцию **Привязка включена (Snap On)**. Только в этом случае объекты будут привязываться с заданным шагом.
Можно ли задать разные интервалы по оси X и Y в сетке Автокада?
Да, можно. В настройках черчения в разделе **Интервал сетки** вы можете ввести разные значения для осей X и Y. Это удобно, если вы работаете с чертежами, где шаги по разным осям не совпадают. Например, можно задать шаг 10 мм по X и 5 мм по Y — сетка отобразится соответственно.
Как быстро отключить отображение сетки, если она мешает?
Проще всего использовать клавишу **F7** — она включает и отключает отображение сетки. Также можно кликнуть по значку сетки в строке состояния внизу экрана. Ещё один способ — снова воспользоваться командой **DSETTINGS**, перейти на вкладку **Сетка** и снять галочку **Показать сетку (Display Grid)**.
Почему сетка не отображается после установки интервала?
Возможны несколько причин. Во-первых, убедитесь, что включено отображение сетки (клавиша F7 или значок внизу экрана). Во-вторых, проверьте масштаб — при слишком крупном масштабе мелкая сетка может не быть видна. В-третьих, посмотрите настройки визуального стиля: в некоторых 3D-режимах сетка отключена по умолчанию. Также проверьте, не установлены ли слишком большие значения интервалов — при этом сетка может выходить за пределы видимой области.
