Бачок гидроусилителя руля (ГУР) на Volvo S60 2016 года расположен в моторном отсеке с правой стороны (по ходу движения автомобиля), ближе к перегородке между двигателем и салоном. Он закреплён на кронштейне рядом с расширительным бачком системы охлаждения. Для доступа к нему не требуется демонтаж крупных элементов, но при необходимости долива жидкости стоит учитывать плотную компоновку моторного отсека.
Крышка бачка отмечена символом рулевого колеса и легко узнаваема. Производитель использует жидкость спецификации CHF 11S, и важно избегать смешивания с другими типами. При проверке уровня жидкости необходимо, чтобы двигатель был прогрет до рабочей температуры, а рулевое колесо повернуто несколько раз влево и вправо до упора – это исключает ошибки при замере.
Если при визуальном осмотре вокруг бачка заметны следы подтёков, это может указывать на повреждение шлангов или износ уплотнителей. При ремонте важно использовать оригинальные или сертифицированные детали, так как система ГУР Volvo чувствительна к отклонениям в характеристиках компонентов.
Точное местоположение бачка ГУР под капотом

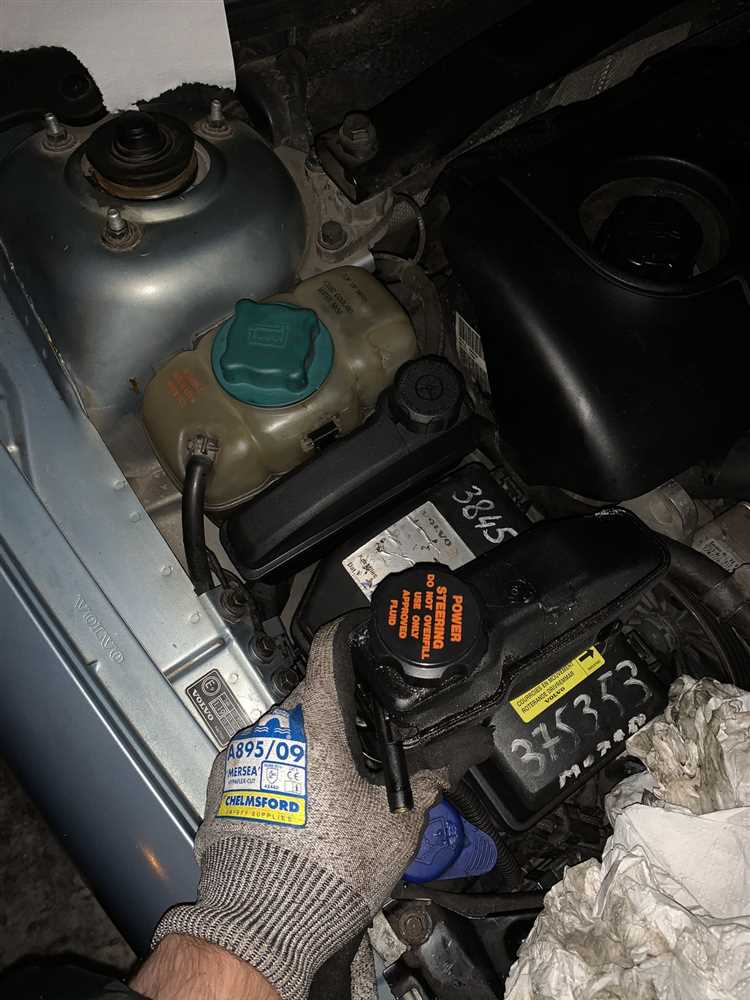

На Volvo S60 2016 года бачок гидроусилителя руля расположен с правой стороны подкапотного пространства, ближе к лобовому стеклу. Он закреплён на кронштейне рядом с правым стаканом кузова, в непосредственной близости от щита моторного отсека.
Для доступа к бачку не требуется демонтаж компонентов. Достаточно открыть капот и отойти к правому крылу – крышка бачка с маркировкой «Power Steering Fluid» будет видна между аккумулятором и моторным щитом. Шланги подачи жидкости идут от бачка вниз к насосу ГУР, который установлен в нижней части двигателя со стороны пассажира.
При проверке уровня жидкости следует использовать оригинальный щуп, встроенный в крышку. Доливка осуществляется через верхнее отверстие без необходимости применения воронки, так как горловина расположена удобно и имеет достаточный диаметр.
Как распознать бачок ГУР по внешнему виду
На Volvo S60 2016 года бачок гидроусилителя руля расположен ближе к правой стороне моторного отсека, рядом с щупом масляного уровня. Он выполнен из полупрозрачного пластика с формованной шкалой уровня жидкости, обозначенной метками MIN и MAX. Цвет жидкости внутри – светло-зелёный или янтарный, в зависимости от использованного типа (обычно CHF 11S).
Крышка бачка чёрная, с рифлёной поверхностью и нанесённой пиктограммой рулевого колеса. Под крышкой находится резиновая прокладка. Бачок имеет два патрубка: один толстый, для подачи жидкости в насос, и один тоньше – для возврата от рулевого механизма. Поверхность корпуса может иметь заводскую маркировку Volvo и номер детали.
Если бачок загрязнён или выцвел, для идентификации удобно ориентироваться по форме крышки и расположению шлангов. Также отличительным признаком является отсутствие электроразъёмов, в отличие от расширительных бачков системы охлаждения.
Разборка пластикового кожуха для доступа к бачку
Для доступа к бачку гидроусилителя руля на Volvo S60 2016 года требуется снять пластиковый кожух, расположенный в правой части моторного отсека, ближе к ветровому стеклу. Кожух удерживается на клипсах и защёлках, фиксирующих его к корпусу.
Сначала демонтируйте уплотнительную резинку, проходящую вдоль задней кромки моторного отсека. Потяните её вверх, чтобы освободить край кожуха. Затем аккуратно подденьте передние фиксаторы пластикового щита с помощью пластиковой лопатки или тонкой отвёртки с обмотанной изолентой головкой, чтобы не повредить крепления.
После этого потяните кожух вверх и на себя – он должен отщёлкнуться без усилия. Важно не тянуть резко: пластиковые элементы легко ломаются при низких температурах. Если кожух не поддаётся, проверьте наличие дополнительных защёлок по бокам. При необходимости освободите их вручную.
Сняв кожух, вы получите прямой доступ к бачку ГУР, расположенному возле правого стакана кузова, за воздушным фильтром. После выполнения работ установка кожуха производится в обратной последовательности с контролем плотности всех защёлок.
Размещение бачка ГУР относительно двигателя и аккумулятора

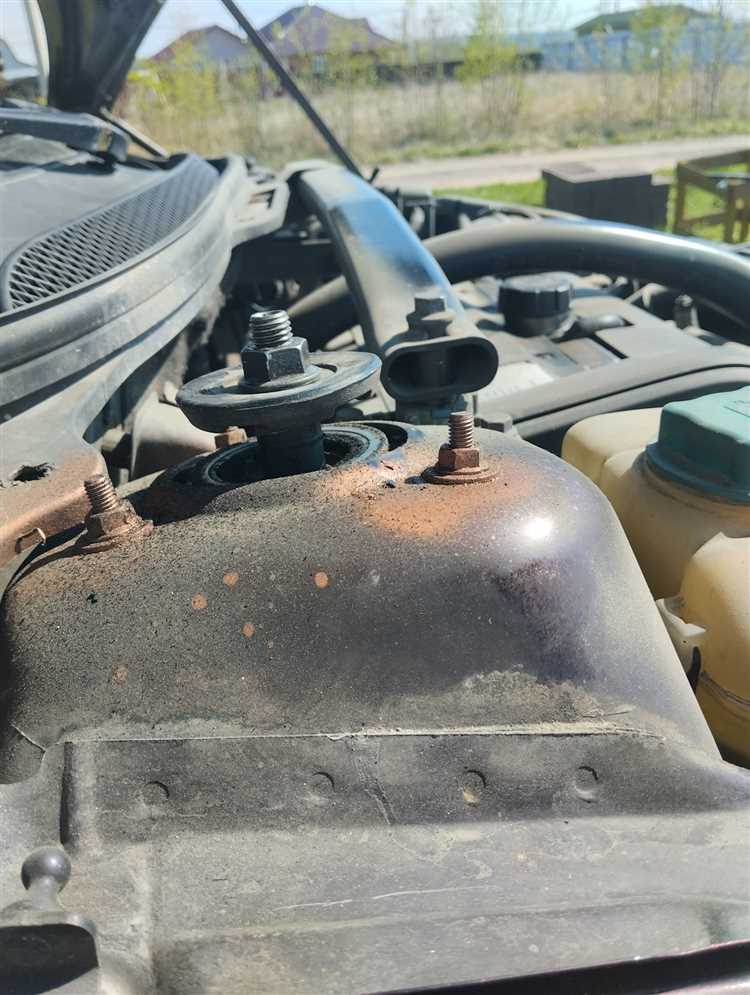

На Volvo S60 2016 года бачок гидроусилителя руля установлен в передней части моторного отсека, ближе к правому крылу (по ходу движения). Он размещён выше уровня насоса ГУР и крепится к кузову рядом с опорой амортизатора. Это обеспечивает стабильную подачу жидкости за счёт естественного притока под действием гравитации.
Относительно двигателя бачок находится правее верхней части ГБЦ. Расстояние до клапанной крышки – около 10–15 см, что позволяет удобно добраться до крышки бачка при проверке уровня жидкости. При этом важно избегать проливов на горячие элементы двигателя, особенно на выпускной коллектор, расположенный ниже и ближе к центру.
Аккумулятор установлен с левой стороны под защитным кожухом ближе к лобовому стеклу. Расстояние между бачком и аккумулятором составляет около 40–45 см, что исключает тепловое воздействие и упрощает доступ к обоим элементам при техническом обслуживании. При замене жидкости ГУР не требуется демонтаж аккумулятора или других элементов питания.
Тип крепления бачка ГУР и точки фиксации
Бачок гидроусилителя руля на Volvo S60 2016 года закреплён на правом лонжероне моторного отсека, ближе к щиту моторного отсека. Используется пластиковое основание с защёлкой, фиксирующей корпус бачка без дополнительных болтов или винтов. Конструкция предусматривает установку на направляющую втулку и фиксацию прижимным зажимом.
Основная точка фиксации – пластиковый кронштейн, интегрированный в силовой элемент кузова. Он удерживает бачок от смещений при вибрациях и обеспечивает быстрый демонтаж. Дополнительная стабилизация обеспечивается жёстким подводом шлангов высокого и низкого давления – они выполнены с термоусаживаемыми фитингами, исключающими люфт.
При снятии бачка необходимо сначала отсоединить шланги, а затем аккуратно выдвинуть корпус вверх из направляющей. Повреждение кронштейна приведёт к нарушению фиксации, поэтому демонтаж следует производить без резких усилий.
Какие инструменты понадобятся для доступа к бачку
Для того чтобы добраться до бачка ГУР на Volvo S60 2016 года, потребуется минимальный набор инструментов. Основные из них:
- Отвертка с крестовой головкой (Phillips) – для снятия креплений, которые фиксируют пластиковые панели и элементы обшивки.
- Торцевые ключи – для откручивания болтов крепления различных компонентов, например, пластиковых щитов и защитных кожухов.
- Ключ на 10 мм – стандартный размер для откручивания болтов, фиксирующих бачок или его элементы на кузове.
- Ключ на 13 мм – иногда используется для снятия креплений, особенно в области крепления трубок гидроусилителя.
- Плоская отвертка – для аккуратного снятия пластиковых защелок и панелей, которые могут закрывать доступ к бачку ГУР.
- Плоскогубцы – для снятия хомутов с трубок ГУР или других гибких соединений.
Важно, чтобы инструменты были хорошего качества, так как детали под капотом Volvo S60 могут быть затянуты сильно и требовать точности при демонтаже. Также рекомендуется иметь под рукой фонарик для лучшего освещения труднодоступных мест.
На что обратить внимание при осмотре бачка на утечки
При осмотре бачка ГУР на Volvo S60 2016 года необходимо тщательно проверять несколько ключевых мест на предмет утечек жидкости. Вот основные аспекты, которые помогут определить проблему.
- Корпус бачка: Проверить корпус на наличие трещин, повреждений или следов масла, что может указывать на утечку жидкости.
- Шланги: Обратить внимание на соединения шлангов, особенно на местах, где они крепятся к бачку. Наличие следов жидкости вокруг этих мест – сигнал о возможной утечке.
- Крышка бачка: Прикрепление крышки должно быть герметичным. Проверить, не ослаблена ли она, нет ли повреждений на резиновом уплотнителе.
- Уровень жидкости: Если уровень жидкости в бачке низкий, это может свидетельствовать о том, что система теряет жидкость через утечку. Важно проверять уровень после каждого осмотра и замены жидкости.
- Следы жидкости на полу: Наличие пятен масла под автомобилем указывает на возможные проблемы с бачком или трубопроводами ГУР.
- Шум работы ГУР: Признаки утечек также могут проявляться в виде необычного шума при повороте руля, что связано с недостаточным давлением жидкости в системе.
При обнаружении утечек важно как можно быстрее устранить проблему, так как продолжение эксплуатации автомобиля с поврежденной системой ГУР может привести к серьезным поломкам.
Рекомендации по установке бачка на место после обслуживания
После завершения обслуживания бачка ГУР на Volvo S60 2016 года важно тщательно соблюдать последовательность при установке компонента. Это обеспечит правильную работу системы и предотвращение возможных утечек жидкости.
Перед установкой проверьте, чтобы резиновые прокладки и уплотнители на бачке были в хорошем состоянии. При повреждении их необходимо заменить, чтобы избежать утечек жидкости в процессе эксплуатации.
Убедитесь, что бачок установлен в оригинальное место. Он крепится с использованием стандартных крепежных элементов, таких как болты и хомуты, которые должны быть правильно затянуты, но не чрезмерно, чтобы не повредить корпус бачка или шланги.
Проверьте шланги, которые соединяются с бачком. Они не должны иметь трещин или износа. При необходимости замените их, так как поврежденные шланги могут привести к утечке жидкости и неисправности ГУР.
После установки бачка подключите шланги и убедитесь, что они плотно сидят на местах, не перегибаются и не сжимаются. Плохая прокачка жидкости или сужение шлангов могут нарушить работу гидроусилителя руля.
Затем проверьте уровень жидкости в бачке ГУР. Важно, чтобы жидкость была на рекомендованном уровне, так как это напрямую влияет на эффективность работы системы.
После установки и подключения бачка запустите двигатель и проверьте систему на наличие утечек. Поверните руль в разные стороны, чтобы убедиться в правильной работе гидроусилителя. Если уровень жидкости остаётся стабильным и не наблюдаются утечки, установка завершена корректно.
Вопрос-ответ:
Где расположен бачок ГУР на Volvo S60 2016 года?
Бачок гидроусилителя руля (ГУР) на Volvo S60 2016 года расположен в моторном отсеке, с левой стороны, рядом с аккумулятором и рядом с основным насосом ГУР. Это место удобно для проверки уровня жидкости и обслуживания системы.
Как проверить уровень жидкости в бачке ГУР Volvo S60 2016 года?
Для проверки уровня жидкости в бачке ГУР Volvo S60 2016 года нужно открыть капот и найти бачок, расположенный рядом с аккумулятором. Обычно на крышке бачка есть индикатор уровня жидкости. Для точной проверки рекомендуется включить двигатель и дать ему поработать несколько минут, затем выключить и проверить уровень жидкости по меткам на бачке.
Какая жидкость используется в системе ГУР на Volvo S60 2016 года?
На Volvo S60 2016 года рекомендуется использовать жидкость для гидроусилителя руля, соответствующую спецификациям производителя. Обычно это жидкость типа CHF 11S или аналогичная, подходящая для систем с насосами переменного объема. Рекомендуется использовать только жидкости, рекомендованные в руководстве по эксплуатации автомобиля, чтобы избежать повреждения системы.
Как заменить жидкость в бачке ГУР на Volvo S60 2016 года?
Для замены жидкости в бачке ГУР на Volvo S60 2016 года нужно выполнить несколько шагов. Сначала отсоедините клемму аккумулятора для безопасности. Затем слейте старую жидкость, открыв крышку бачка и сливая жидкость в подготовленную емкость. После этого промойте систему с использованием подходящего очистителя и залейте новую жидкость, соответствующую стандартам Volvo. Проводите эту процедуру аккуратно, чтобы избежать попадания воздуха в систему.
