В процессе выполнения инженерных расчетов и научных исследований точность графиков имеет ключевое значение. В Mathcad, мощном инструменте для решения математических задач, настройка параметров отображения графиков позволяет значительно улучшить визуализацию данных и минимизировать ошибки интерпретации. Важно понимать, как правильно настраивать оси, масштабы, сетку и другие элементы графика, чтобы представленные результаты были максимально точными и информативными.
1. Оси и масштабирование
Первым шагом в настройке графика является правильная настройка осей. Mathcad автоматически подбирает масштабы, но в некоторых случаях требуется вручную задать минимальные и максимальные значения для осей, чтобы подчеркнуть нужные участки графика. Например, при анализе мелких изменений на больших интервалах, настройка осей с использованием логарифмического масштаба может обеспечить более точное представление данных. Важно учитывать, что масштабирование должно соответствовать диапазону исследуемых значений, чтобы избежать искажения графика.
2. Сетка и линии
Настройка сетки влияет на восприятие графика. В Mathcad можно выбрать вид сетки, а также задать интервал для горизонтальных и вертикальных линий. Это позволяет улучшить точность визуального восприятия данных, особенно когда речь идет о многократных измерениях с малыми изменениями. Важно помнить, что использование избыточных линий может отвлекать внимание от ключевых моментов, поэтому рекомендуется использовать сетку только там, где это необходимо для лучшего восприятия изменений.
3. Точность и типы линий

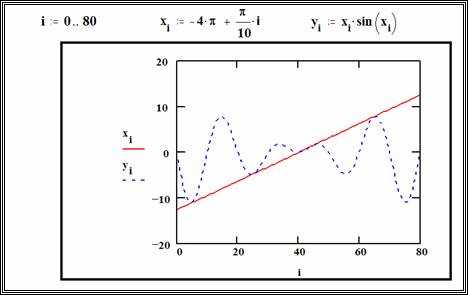

В зависимости от типа данных, которые вы отображаете, имеет смысл выбрать определенный стиль линии для графика. Mathcad позволяет изменять тип линии (сплошная, пунктирная, штриховая) и её толщину. Для точных расчетов предпочтительнее использовать тонкие линии, чтобы избежать визуального «загромождения» графика. Также важно установить точность данных, особенно при работе с плавающей точкой. Это поможет избежать ошибок округления при отображении значений на графике.
4. Подписи и аннотации
Каждый график должен быть снабжен чёткими подписями и аннотациями. В Mathcad можно добавлять подписи к осям, а также указания на значимые точки на графике. Использование аннотаций с точными значениями позволяет мгновенно понять ключевые параметры графика, минимизируя вероятность неправильной интерпретации данных. Важно также не перегружать график информацией, оставляя лишь нужные данные для точных расчетов.
Настройка осей графика для точных значений
В Mathcad настройка осей графика играет ключевую роль для точных вычислений и правильной интерпретации данных. Неправильное отображение шкал может привести к искажению результата и усложнить анализ. Рассмотрим несколько важных аспектов настройки осей, которые помогут достичь нужной точности.
- Выбор диапазона значений. Для правильного отображения графика важно правильно задать диапазон осей. Включите все интересующие вас данные, но избегайте излишней «пустоты» вокруг графика. Для этого можно вручную установить минимальные и максимальные значения осей, а также использовать автоматическую настройку в зависимости от данных, если это приемлемо.
- Подбор шага делений оси. Выберите такой шаг, чтобы деления на оси были четкими и соответствовали точности ваших вычислений. Убедитесь, что количество делений не слишком велико и не слишком мало. Обычное значение шага – 1 или 0.1, однако в зависимости от масштаба графика его можно уменьшить или увеличить.
- Формат чисел на осях. Для отображения чисел на осях можно настроить количество знаков после запятой в зависимости от точности вычислений. Используйте форматирование с точностью до нескольких знаков (например, до двух знаков для значений, которые не требуют высокой точности) или настраивайте формат через параметры осей.
- Логарифмические оси. Для данных, охватывающих широкий диапазон значений, используйте логарифмическую шкалу. В Mathcad это можно настроить через параметры оси, что особенно важно для отображения экспоненциальных или степенных зависимостей. Логарифмическая ось позволит сохранить четкость и точность на графике, не «сжимая» его.
- Отображение чисел в научной нотации. Для данных с очень большими или малыми величинами используйте научную нотацию. В Mathcad можно настроить ось так, чтобы значения отображались с использованием экспоненциальной записи, что облегчит восприятие данных на графике.
Настроив оси правильно, вы обеспечите точность графического представления и повысите качество анализа данных в Mathcad.
Использование различных типов графиков для отображения данных
В Mathcad доступно несколько типов графиков для точного отображения данных в зависимости от их природы и целей анализа. Выбор правильного типа графика напрямую влияет на восприятие данных и возможность их интерпретации.
Линейный график – один из самых распространенных типов для отображения зависимостей между переменными. Он используется, когда требуется продемонстрировать изменение одного параметра относительно другого. Линейные графики подходят для визуализации трендов или изменений во времени, что особенно важно при исследовании динамических процессов. Важно использовать четкие метки осей, чтобы избежать путаницы в интерпретации данных.
Графики с областями заполняют пространство между кривыми и осью, что позволяет наглядно показать изменения в величинах. Этот тип графиков полезен, когда необходимо подчеркнуть величину или объем изменения между двумя или более кривыми. При использовании таких графиков следует тщательно продумывать цвета и прозрачность для предотвращения визуальной перегрузки.
Гистограммы идеально подходят для работы с дискретными данными, где важно сравнение частоты появления разных значений. Они особенно эффективны для представления статистических данных, таких как распределение значений. Важно, чтобы ширина столбцов была одинаковой для обеспечения точности визуализации.
Точечные диаграммы (scatter plots) используются для отображения зависимостей между двумя переменными, где каждая точка на графике представляет собой пару значений. Этот тип графика часто применяется в анализе корреляции, чтобы визуализировать, насколько сильно связаны изменения в одной переменной с другой. Точечные диаграммы полезны для выявления аномальных значений или точек, которые выбиваются из общей тенденции.
Графики с несколькими осями (multi-axis charts) позволяют отображать данные с различными единицами измерения или разными диапазонами. Это полезно, когда требуется отображение нескольких взаимосвязанных данных, например, температуры и давления на одном графике. Важно правильно маркировать каждую ось, чтобы обеспечить понимание различий в шкалах.
Тепловые карты (heatmaps) эффективно применяются для отображения матричных данных, где каждый элемент карты соответствует определенному значению. Такие графики полезны для представления корреляций между переменными в большом объеме данных. Ключевым моментом при работе с тепловыми картами является правильное использование цветовой шкалы для различения значений, чтобы избежать недоразумений при интерпретации.
Использование комбинации различных типов графиков в одном проекте Mathcad позволяет более эффективно и точно представить данные, подчеркнув ключевые аспекты анализа. Однако важно помнить, что избыточное количество графиков может усложнить восприятие, поэтому всегда стоит стремиться к оптимальной ясности и информативности.
Настройка масштаба и интервала для улучшения читаемости графика
Правильная настройка масштаба и интервала осей на графике в Mathcad существенно улучшает восприятие данных и облегчает анализ результатов расчетов. Чрезмерно мелкие или большие масштабы могут затруднить интерпретацию графика, делая его трудным для восприятия. Чтобы получить точный и понятный график, важно учитывать несколько ключевых факторов.
Вот основные рекомендации по настройке масштаба и интервала:
- Выбор подходящего масштаба осей:
- Определите диапазон значений, который будет отображен на графике. Избегайте излишне широких интервалов, которые могут «сжать» данные и снизить читаемость.
- Используйте логарифмическую шкалу, если данные охватывают несколько порядков величины, например, при работе с экспоненциальными зависимостями.
- Установка правильного интервала между метками осей:
- Метки на оси X и Y должны быть расположены таким образом, чтобы они легко воспринимались и не накладывались друг на друга.
- Часто оптимальный интервал равен разнице между минимальным и максимальным значением, разделенной на количество делений, которое вы хотите видеть.
- Применение пользовательских интервалов:
- Для сложных графиков, где важно выделить определенные участки, можно вручную задать интервал между метками, чтобы сосредоточиться на интересующем диапазоне.
- Постарайтесь выбрать интервал так, чтобы график был не только точным, но и максимально информативным. Например, если на графике важен небольшой диапазон, стоит уменьшить интервал для большей точности в этом участке.
- Использование нескольких осей:

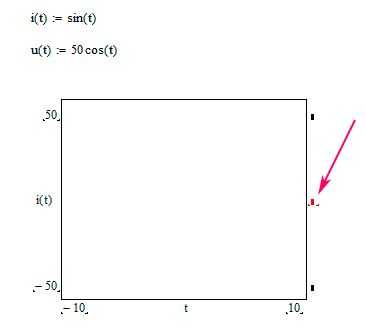

- Если данные сильно различаются по масштабу, можно использовать вторичную ось Y или X для отображения значений другого порядка величины. Это поможет избежать перегрузки данных и улучшит восприятие графика.
- Корректировка размера графика:
- Убедитесь, что график имеет достаточный размер для отображения всех данных без искажения. В Mathcad можно легко изменять размер области графика, что поможет улучшить читаемость.
Правильная настройка масштаба и интервалов значительно повышает точность представления данных и облегчает анализ, особенно при работе с большими массивами данных или сложными функциями.
Добавление и форматирование подписей на графике
В Mathcad подписания элементов графика, таких как оси, легенды, и сами данные, имеют решающее значение для точного восприятия результатов вычислений. Правильное добавление и форматирование подписей позволяет сделать графики максимально понятными и информативными, не перегружая их лишними деталями.
Добавление подписей осей производится через контекстное меню, доступное при щелчке на оси графика. Выбирайте команду для добавления текста и вводите соответствующие наименования. Это важно, чтобы правильно обозначить физические величины, такие как скорость, время, температура и другие параметры. При этом важно указывать единицы измерения рядом с величинами для соблюдения точности.
Форматирование подписей на осях и легенде можно настроить через свойства текста. Для улучшения читаемости подписей следует использовать размер шрифта не менее 10 пунктов, избегать излишне мелких или громоздких шрифтов. Оформляйте текст жирным или курсивом в зависимости от значимости данных. Важно также выбрать оптимальное выравнивание подписей, чтобы они не пересекались с графиками или не скрывали ключевые точки. Размещать подписи следует так, чтобы они не создавали перегрузку визуального восприятия.
Подписи данных, отображаемых на графиках, добавляются при необходимости вручную или с помощью автоматических меток. Когда график отображает несколько данных, для каждой линии или кривой удобно добавлять свою подпись в легенде, что облегчит восприятие. Вы можете настроить вид подписей в зависимости от важности данных: например, сделать их цветными, подчеркнутыми или наклоненными для выделения ключевых параметров.
Помимо этого, следует обратить внимание на размеры полей графика. Если подписи длинные, это может привести к их обрезке. Увеличьте поля графика через параметры области графика, чтобы обеспечить максимальное пространство для размещения подписей. В случае использования сложных графиков с несколькими функциями лучше всего использовать краткие и лаконичные подписи, чтобы избежать перегрузки информации.
Интеграция математических формул в график для уточнения данных
В Mathcad интеграция математических формул в график позволяет не только визуализировать результаты расчетов, но и уточнять данные за счет наложения аналитических зависимостей. Это важный инструмент для повышения точности анализа, так как позволяет визуально сравнить экспериментальные данные с теоретическими моделями.
Для интеграции формулы в график в Mathcad необходимо использовать встроенные функции, такие как plot, implicit и curve, которые позволяют строить графики не только для численных данных, но и для уравнений, заданных через переменные. Это позволяет наглядно продемонстрировать взаимосвязь между теорией и практикой.
Для уточнения данных важно правильно выбрать форму представления функции. Если исходная зависимость сложная, полезно использовать параметрическое представление уравнений. Например, график функции y = sin(x) может быть дополнен еще одной формулой, отображающей разницу между экспериментальными и теоретическими данными: y = sin(x) + error(x), где error(x) – это функция ошибки, полученная на основе анализа данных.
При добавлении формул важно учитывать масштаб графика. Неправильный выбор диапазона значений на осях может исказить интерпретацию данных. Например, при сравнении экспериментальных данных с модельными важно, чтобы обе кривые были отображены в одном масштабе, чтобы оценить расхождения.
Также следует учитывать, что Mathcad позволяет использовать анимацию для визуализации изменений параметров в реальном времени. Это полезно для динамических моделей, где зависимость может изменяться с течением времени. В таком случае формулы, встроенные в график, могут быть обновлены автоматически в процессе расчета, что ускоряет и упрощает процесс уточнения данных.
Наконец, важно помнить о точности данных. При добавлении математических формул на график Mathcad автоматически учитывает численные ошибки при вычислениях, что минимизирует влияние погрешностей на результат. Для повышения точности можно использовать метод наименьших квадратов для оптимизации экспериментальных данных, что также возможно в рамках интеграции математических формул в график.
Управление цветами и стилями линий для различения данных
В Mathcad настройка цветов и стилей линий графиков играет ключевую роль в четком представлении различных наборов данных. Эффективное использование этих параметров улучшает восприятие информации, позволяя сразу различить элементы графика.

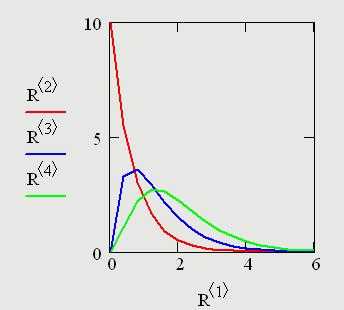

Для выделения разных наборов данных важно использовать контрастные цвета и разнообразные стили линий. Например, для графика с несколькими функциями рекомендуется применять яркие, но не резкие цвета, такие как синий, зеленый и красный, в зависимости от важности или акцентов на данных. Тонкие линии (например, пунктирные или штриховые) могут использоваться для второстепенных функций, а сплошные линии – для основных.
При выборе цветов стоит избегать слишком схожих оттенков, так как они могут сливаться и затруднять различение. Например, сочетание зеленого и желтого будет трудно различимо для людей с нарушениями цветового восприятия. В таких случаях предпочтительнее использовать цветовые палитры с высоким контрастом, такие как «Тёмно-синий», «Чёрный», «Красный», или же настраивать цвета с учётом доступности, как это предусмотрено в некоторых версиях Mathcad.
Что касается стилей линий, важно соблюдать баланс между функциональностью и эстетикой. Пунктирные линии хорошо подходят для временных или неосновных данных, а сплошные линии – для ключевых элементов. Различные толщины линий также могут использоваться для выделения важнейших данных. При этом не следует применять слишком толстые линии, так как это может сделать график излишне перегруженным.
Для упорядочивания и лучшего восприятия на графике можно использовать метки для каждого набора данных, при этом текстовые пометки лучше размещать в местах, где они не перекрывают сам график. В Mathcad есть возможность изменения шрифтов и размеров меток, что также позволяет улучшить визуальное восприятие данных.
Каждая линия должна быть легко различимой и иметь свое уникальное сочетание цвета и стиля, чтобы зритель мог легко ориентироваться в представленных данных. Правильный выбор стилей линий и цветов повышает наглядность и снижает вероятность ошибок при интерпретации результатов.
Решение проблем с точностью отображения в графиках Mathcad
Второй момент – это правильная настройка диапазона осей. Если данные сильно варьируются по величине, необходимо вручную настроить минимальные и максимальные значения для осей X и Y. Неавтоматическая настройка диапазона помогает избежать искажения отображения, особенно в случае, если часть данных слишком мала или велика по сравнению с другими значениями.
При работе с большими наборами данных важно учитывать разрешение графика. Слишком плотное распределение точек может вызвать «слипание» графика, когда линии становятся менее четкими, или наоборот, он будет слишком «размазанным», если точек слишком мало. Чтобы этого избежать, следует уменьшать шаг или увеличивать разрешение графика в настройках Mathcad, сохраняя при этом оптимальную читаемость.
Третий способ – использование логарифмических шкал для отображения данных с широким диапазоном величин. В случае, если одна из величин на графике значительно больше другой, логарифмическая шкала помогает корректно отобразить все данные без искажений. Это особенно важно при отображении экспоненциальных или сильно изменяющихся функций.
Кроме того, необходимо помнить о форматировании осей, особенно если данные представляют собой очень большие или маленькие значения (например, порядка 10^6 или 10^-6). Mathcad позволяет задать научную нотацию для осей, что позволяет избежать визуальных ошибок при отображении чисел в стандартном формате.
Наконец, следует учитывать алгоритм интерполяции для отображения точек на графике. Mathcad использует линейную интерполяцию по умолчанию, что может приводить к «плавным» графикам, но иногда этот метод не отображает всех деталей данных. Для улучшения точности отображения можно использовать другие методы интерполяции, например, сплайн-метод, который обеспечивает более точную кривую между точками данных.
Таким образом, решение проблем с точностью отображения графиков в Mathcad требует комплексного подхода, включающего корректировку точности вычислений, настроек осей, диапазонов и методов интерполяции. Соблюдение этих рекомендаций поможет избежать распространенных ошибок и добиться более точных и информативных графиков.
Вопрос-ответ:
Какие параметры в Mathcad важны для точной настройки графиков?
При настройке графика в Mathcad важно обратить внимание на такие параметры, как оси (их диапазон и метки), точность данных, выбор типа графика и шрифт. Убедитесь, что данные точно отображаются в нужных единицах измерений. Рекомендуется использовать логарифмические масштабы, если данные охватывают широкий диапазон значений, а также настроить отображение сетки, чтобы график был читабельным.
Как правильно настроить диапазон осей графика в Mathcad?
Для корректной настройки диапазона осей в Mathcad можно вручную задать минимальные и максимальные значения для каждой оси. Это особенно важно, если нужно ограничить область отображения или сосредоточиться на определенном интервале данных. Также следует учитывать, что автоподбор диапазона может привести к неоптимальному отображению данных, поэтому рекомендуется установить значения вручную, если точность критична.
Можно ли изменить тип графика в Mathcad после его создания?
Да, Mathcad позволяет менять тип графика даже после его создания. Для этого нужно выбрать график, затем перейти в параметры и выбрать другой тип (например, линейный, точечный, столбчатый и т. д.). Однако при изменении типа графика важно учитывать, как это повлияет на восприятие данных и корректность их представления.
Как добавить подписи и легенду на график в Mathcad?
Для добавления подписей и легенды на график в Mathcad можно использовать меню «График» и выбрать соответствующие опции. Легенда помогает объяснить, какие данные отображаются на графике, а подписи к осям — уточняют, что именно измеряется по каждой оси. Подписи можно редактировать, а также настроить их шрифт и положение для лучшей читаемости.
Как улучшить качество графиков в Mathcad для отчетов?
Чтобы улучшить качество графиков в Mathcad для отчетов, стоит настроить высокое разрешение вывода, а также выбрать более четкие шрифты и линии для отображения данных. Увлажнение элементов графика, таких как сетка и подписи, поможет сделать график более читаемым. Также полезно уменьшить количество элементов, чтобы не перегружать график информацией, если он будет использован в печатном виде или в презентации.
Какие параметры важно учитывать при форматировании графиков в Mathcad для точных расчетов?
При форматировании графиков в Mathcad необходимо обратить внимание на несколько важных параметров. В первую очередь, это точность отображаемых данных, которая напрямую зависит от выбранных масштабов осей. Для этого нужно правильно настроить минимальные и максимальные значения осей, а также их шаг. Важным аспектом является выбор типа графика: линейный, точечный или комбинированный, что влияет на восприятие данных. Также следует уделить внимание правильному отображению сетки и меток, которые могут помочь в точном анализе графика. Если данные требуют высокого уровня точности, важно выбрать подходящий формат чисел для осей, чтобы избежать округлений и потери данных. В случае работы с большими объемами данных, можно использовать различные стили линий и точек для улучшения читаемости графика.
Как избежать потери точности при построении графиков в Mathcad?
Чтобы избежать потери точности при построении графиков в Mathcad, важно контролировать несколько факторов. Во-первых, следует устанавливать точные границы осей, чтобы отображать весь диапазон значений без потерь. Установка шагов осей, слишком больших или слишком маленьких, может привести к искажению графика. Для этого нужно выбрать оптимальный шаг, который позволит сохранить точность данных, не перегружая график лишними метками. Также важно правильно настроить формат отображения чисел на осях и в легенде, избегая автоматических округлений, которые могут скрывать детали. Еще один способ — это использование высококачественных алгоритмов интерполяции, если ваши данные имеют высокую плотность, чтобы график оставался точным и информативным. Не забывайте про возможность увеличения разрешения графика для более детализированного отображения данных.
