CorelDRAW – мощный инструмент для точного проектирования упаковки с учетом размеров, складок и линий сгиба. Правильное создание макета коробки начинается с точного замера конечного продукта и детального планирования конструкции, что позволяет избежать ошибок при последующей печати и резке.
Важным этапом является настройка документа: выбор размера страницы, установка точных параметров линий реза и сгиба, а также определение допусков на припуски для склейки. Использование направляющих и слоев помогает организовать рабочее пространство и повысить точность разметки.
При построении макета следует внимательно работать с элементами геометрии: создавать прямоугольники, линии и вырезы, которые затем объединяются в контур, соответствующий реальным изгибам и швам коробки. CorelDRAW предоставляет инструменты для создания кривых Безье, что важно для разработки нестандартных форм.
Финальный этап – добавление маркировки и необходимых технических обозначений. Экспорт макета в форматы, поддерживаемые плоттером или печатным оборудованием, гарантирует сохранение точности и качества при производстве упаковки.
Подготовка рабочего документа и установка размеров макета
Запустите CorelDRAW и создайте новый документ через меню Файл → Новый. В открывшемся окне установите единицы измерения – рекомендуются миллиметры для точности упаковки.
Укажите размеры страницы в зависимости от размеров будущей коробки. Например, для макета коробки 150×100×50 мм необходимо учитывать развёртку с учётом припусков на склейку и загибы. Рассчитайте общие габариты макета, складывая длины всех граней и добавляя по 3–5 мм на припуски. Вводите значения в поля ширины и высоты страницы. Для указанного примера обычно ширина около 460 мм, высота 110 мм.
Включите отображение направляющих через Вид → Направляющие, чтобы точнее размещать линии сгиба и реза. Рекомендуется настроить сетку с шагом 1 мм и включить привязку к сетке для выравнивания объектов.
Сохраните документ под осмысленным именем с указанием размеров и даты, например «Коробка_150x100x50_2025.cdr». Это поможет в дальнейшем легко найти нужный файл и избежать ошибок в работе.
Создание контуров и линий сгиба для коробки
Начинайте с точного построения контура коробки с помощью инструмента «Перо» (Bezier). Задайте размеры в миллиметрах, соответствующие чертежу, учитывая припуски на склейку – обычно 10–15 мм. Контур должен быть замкнутым и содержать все грани будущей коробки.
Для линий сгиба используйте инструмент «Кривая Безье» с типом линии «пунктир» или «штрихпунктир». Линии сгиба размещайте строго на местах, где будут выполнены изгибы: соединения стенок и дна. Отступите линии сгиба от краёв контура на 0,1–0,2 мм для точного реза и последующего сгиба.
Настройте цвет линий сгиба в отдельный цветовой канал (например, Cyan), отличающийся от линий реза (обычно черный или Magenta). Это позволит при подготовке макета к печати легко разделить рез и сгиб.
Толщина линий сгиба должна быть 0,15–0,25 pt – это оптимально для визуального разграничения и последующей обработки. Избегайте наложений линий, чтобы избежать ошибок на режущем плоттере.
При создании углов сгиба используйте точное совмещение узлов и убедитесь, что линии сгиба проходят ровно по центру предполагаемой складки. Для повышения точности можно задать узлам координаты вручную через панель объектов.
Проверяйте макет в режиме предварительного просмотра с наложением всех линий, чтобы исключить незамеченные разрывы контура или пересечения линий сгиба с линиями реза. Любое несовпадение приведет к браку при производстве коробки.
Добавление штрихов и резов на макет
Для точного нанесения линий штрихов и резов в CorelDRAW используйте инструмент «Кривая Безье» или «Свободная форма». Рекомендуется создавать отдельные слои для резов и штрихов, чтобы избежать путаницы при экспорте в PDF или печать.
Линии резов обозначают места, где будет производиться вырубка, поэтому они должны быть чёткими и однотонными. Цвет таких линий обычно задают в спотовом цвете с именем «CutContour», а толщина – не менее 0,25 pt. Это позволяет печатному оборудованию распознавать контуры выреза.
Для штрихов используйте пунктирные линии с длиной штриха 2–3 мм и промежутком 1–2 мм, чтобы обеспечить читаемость и точность. Толщина линий должна быть не меньше 0,15 pt, чтобы избежать потери при печати.
Рекомендуется проверить масштаб макета в 100% перед нанесением штрихов и резов, чтобы линии соответствовали реальному размеру на готовой упаковке.
При экспорте макета выберите формат PDF с включёнными слоями и отключённой опцией «Объединять объекты», чтобы сохранить отдельные линии резов и штрихов для резака.

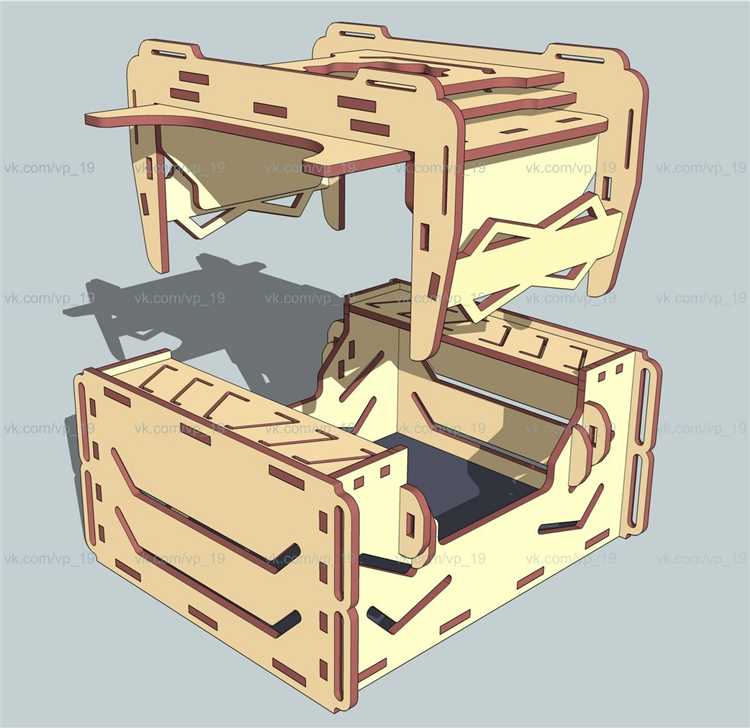

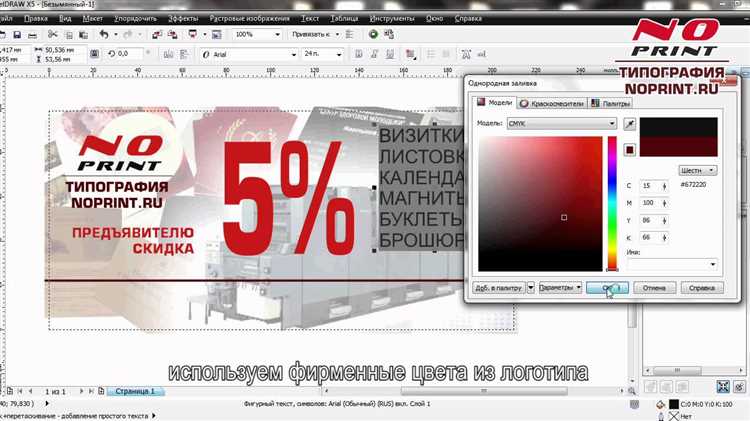

Работа с цветом и заливками в макете коробки
Цвет и заливки играют ключевую роль в визуальном восприятии упаковки, поэтому важно правильно их настраивать в CorelDRAW с учётом печатных технологий.
- Выбор цветовой модели:
- Для печати используйте CMYK, а не RGB. В CorelDRAW переключите рабочее пространство в CMYK через меню «Цвет» → «Преобразовать в CMYK».
- Проверьте, чтобы все объекты были заданы именно в CMYK, иначе цвета могут искажаться при печати.
- Работа с заливками:
- Однородные заливки задаются через панель «Заливка» – выбирайте сплошной цвет или градиент.
- Для сложных переходов используйте градиенты с плавным изменением цвета, чтобы избежать резких переходов при печати.
- Не задавайте заливку прозрачностью выше 10% – на офсетной печати это часто приводит к нежелательным визуальным артефактам.
- Использование цветовых проб:
- При подготовке макета создайте цветовые пробники (swatches) для основных цветов бренда.
- Сохраняйте пробники в палитре для быстрого доступа и единообразия во всём проекте.
- Работа с контуром и заливкой одновременно:
- Чтобы контур не сливался с заливкой, выбирайте цвета с достаточным контрастом по яркости и насыщенности.
- Для контуров используйте не более 0,25 мм толщины – тонкие линии лучше выглядят и печатаются чётче.
- Проверка цветопроб и конечного результата:
- Используйте функцию «Предварительный просмотр разделения цветов» в CorelDRAW, чтобы проверить, как цвета разделяются по каналам CMYK.
- Перед отправкой в типографию создайте PDF с встраиванием профиля цвета и включённой опцией для сохранения цветового пространства.
Вставка логотипов и текстовой информации на макет
Для добавления логотипа в CorelDRAW используйте команду Файл → Импорт (Ctrl+I). Выберите файл с логотипом в формате PNG, SVG или AI для сохранения качества. После вставки разместите логотип в нужной зоне макета, учитывая зоны вырубки и складок, чтобы изображение не деформировалось.
Оптимальный размер логотипа для печати – не менее 30 мм по ширине. Увеличение более чем в 2 раза от исходного разрешения может привести к потере четкости. Если логотип векторный, масштабируйте его без ограничений.

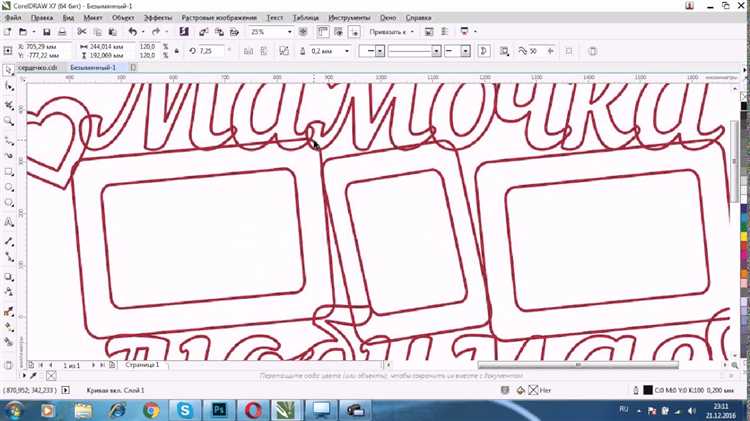

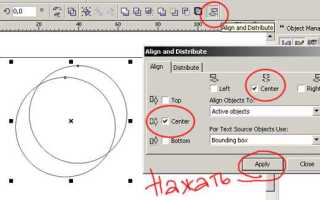

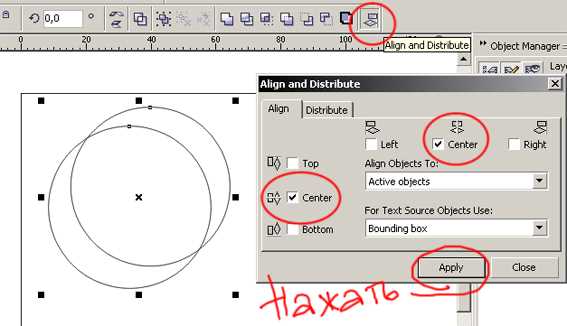

Для точного позиционирования используйте панели Выравнивание и распределение. Логотип лучше выравнивать по центру или по краю с отступом минимум 5 мм от линии реза.
Текстовая информация вставляется через инструмент Текст (F8). Используйте шрифты не менее 9 пунктов для основного текста и 12–14 пунктов для заголовков. Рекомендуется применять контуры для текста, чтобы избежать проблем с заменой шрифтов при печати. Для этого выберите текст и выполните Объект → Преобразовать в кривые (Ctrl+Q).
При добавлении текста ориентируйтесь на читаемость: выбирайте контрастные цвета и избегайте наложения текста на изображения. Межстрочный интервал устанавливайте 120–140% от размера шрифта для улучшения восприятия.
После вставки всех элементов сохраните файл в формате CDR и экспортируйте в PDF с включенными векторными элементами и встроенными шрифтами для передачи типографии.
Экспорт готового макета для печати и резки
Особое внимание уделите слоям и объектам для резки: контуры резки должны быть выделены отдельным цветом и помещены на отдельный слой или заданы через Spot Color с именем «CutContour». Это позволит станку корректно распознать линии реза. Рекомендуется использовать плотный и непрерывный контур толщиной 0,1–0,2 мм, чтобы избежать ошибок при распознавании.
Перед сохранением отключите все эффекты прозрачности и тени, которые не поддерживаются оборудованием для резки. Проверьте, что все элементы лежат строго на своих слоях и нет наложений, которые могут вызвать неправильное считывание файла. Включите в экспорт только видимые объекты, чтобы не отправлять в производство ненужные вспомогательные элементы.
После экспорта обязательно откройте итоговый файл в сторонней программе просмотра (например, Adobe Acrobat или специализированной утилите для резки), чтобы проверить корректность цветового профиля, расположения слоев и целостность векторных контуров. Это позволит избежать лишних переделок и сократит время на подготовку к печати и резке.
Вопрос-ответ:
Как правильно задать размеры коробки в CorelDRAW, чтобы они соответствовали реальному изделию?
Для корректного отображения размеров коробки нужно изначально установить нужную единицу измерения — миллиметры. Это можно сделать через меню «Файл» → «Параметры» → «Документ» → «Правила». Затем при создании прямоугольников для сторон коробки вводите точные значения ширины и высоты в панели свойств. Если вы планируете печатать макет, обязательно учитывайте припуски на склейку и линии сгиба — их тоже нужно заложить в размеры элементов. Лучше всего заранее нарисовать схему от руки с указанием всех размеров, а затем перенести её в CorelDRAW.
Нужно ли использовать слои при создании макета коробки?
Да, это помогает не запутаться при работе. Например, на одном слое можно разместить контур с линиями реза и сгиба, на другом — графику и текст. Это удобно для дальнейшего экспорта файла в типографию: вы можете временно скрыть элементы, не относящиеся к нужной стадии, или заблокировать их, чтобы случайно не сместить. Также использование слоёв облегчает редактирование и упрощает проверку макета перед печатью.
Как обозначить линии сгиба и реза, чтобы типография поняла, что с ними делать?
Линии сгиба и реза лучше выделять разными цветами, которые не входят в состав печатной палитры. Например, линию реза можно сделать красной (100% magenta), а линию сгиба — синей (100% cyan). Эти линии нужно ставить в векторном виде и желательно на отдельном слое. Также стоит уточнить требования конкретной типографии — иногда они просят использовать определённые цвета или типы линий (сплошные, пунктирные и т.д.). Не забудьте также указать, что это технические элементы, и они не должны попадать в финальную печать.
Можно ли использовать готовые шаблоны коробок, или лучше рисовать всё самому?
Можно и так, и так. Если у вас есть точные размеры изделия, вы можете воспользоваться готовым шаблоном в формате CDR, изменить под нужды проекта и добавить свою графику. Это экономит время, особенно если вы не уверены в правильной разметке линий сгиба и клапанов. Но если у коробки нестандартная форма или размеры, тогда лучше нарисовать конструкцию вручную, опираясь на схему. В любом случае, важно проверить точность всех элементов перед печатью: примерка на бумаге или плоттерная вырезка помогут избежать ошибок.
