Символьный процессор Mathcad представляет собой мощный инструмент для аналитических преобразований, интеграции, дифференцирования и упрощения выражений без перехода к численным значениям. Его применение существенно повышает точность расчетов в инженерных и научных задачах, особенно на этапах теоретического анализа и верификации моделей.
В отличие от численного анализа, символьные вычисления позволяют сохранять переменные в аналитическом виде, что критично при выведении общих формул, параметрической оптимизации и анализе чувствительности. Например, при проектировании RLC-цепей Mathcad обеспечивает автоматическое упрощение уравнений Кирхгофа с сохранением физического смысла переменных.
Использование символьного ядра оправдано в задачах, где требуется последовательное аналитическое преобразование: интегралы от сложных функций, получение характеристик передаточной функции, преобразования Лапласа. Mathcad способен выполнять дифференцирование по параметрам в уравнениях состояния, что ускоряет процедуры линеаризации моделей в автоматическом режиме.
Решение алгебраических уравнений с символьными переменными
Mathcad позволяет решать алгебраические уравнения с символьными переменными, используя встроенный оператор `solve` и символьную функцию `root`. В отличие от численного подхода, символьное решение обеспечивает точные аналитические выражения, что особенно важно при работе с параметрическими моделями.
Для решения уравнения необходимо задать его в виде равенства с использованием символа `=` (не `:=`) и вызвать символьную команду. Например, уравнение x^2 + a·x + b = 0 решается так:
solve(x^2 + a·x + b = 0, x)
Mathcad вернет корни в символьной форме, выраженные через параметры a и b. Это позволяет проводить дальнейший анализ, подстановку конкретных значений и упрощение выражений без потери точности.

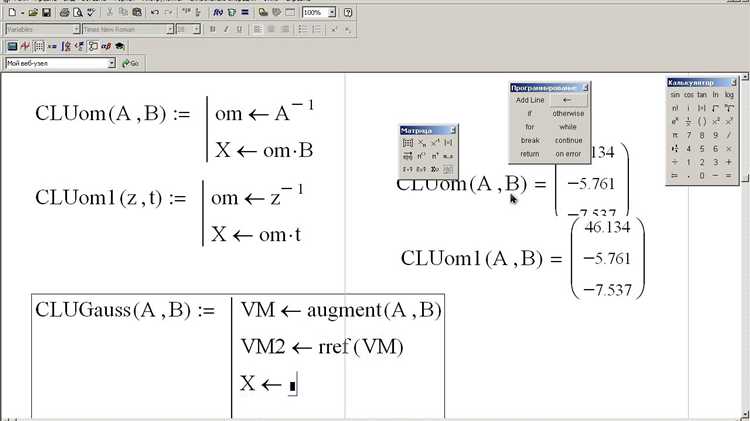

Для систем уравнений используется функция solve({eq1, eq2, ...}, {var1, var2, ...}). Например:
solve({x + y = a, x - y = b}, {x, y})
Результат будет представлен в виде выражений x = ... и y = ..., зависящих от параметров a и b.
Для упрощения полученных выражений рекомендуется использовать команду simplify, а для факторизации – factor. Это улучшает читаемость результата и облегчает последующие преобразования.
Если решение невозможно выразить в элементарной форме, Mathcad указывает на это явно. В таких случаях можно применить численные методы или использовать приближённые символьные выражения с командой approx.
Упрощение выражений при инженерных расчетах
Символьный процессор Mathcad позволяет минимизировать сложность алгебраических выражений, сохраняя их математическую эквивалентность. Это особенно критично при разработке расчетных формул в механике, электротехнике и теплообмене, где исходные выражения часто включают громоздкие составные дроби, произведения тригонометрических функций и многочлены высокой степени.
Функция simplify() устраняет дублирующиеся множители, сокращает дроби и выполняет автоматическое применение алгебраических тождеств. Например, выражение (x² - 1)/(x - 1) автоматически преобразуется в x + 1, исключая необходимость ручного упрощения.
Команда collect() группирует однотипные члены, что удобно при работе с многочленами. Например, collect(x² + 2x + x²) возвращает 2x² + 2x, повышая наглядность и уменьшая вероятность ошибки при последующих преобразованиях.
Для упрощения тригонометрических выражений применяется trigsimp(). При анализе колебательных процессов это позволяет сократить выражения типа sin²(x) + cos²(x) до единицы или преобразовать 1 - cos(2x) в 2sin²(x).
Использование expand() и factor() позволяет управлять формой выражения в зависимости от задач: раскрытие скобок удобно при численной подстановке, факторизация – при анализе корней или интеграции. Например, factor(x² - 5x + 6) возвращает (x - 2)(x - 3).
При проектировании инженерных систем важно заранее задать предпочтительную форму упрощения. Mathcad позволяет задавать приоритет операций, исключать нежелательные функции или указывать переменные, относительно которых производится упрощение, что критично в условиях многопараметрических моделей.
Рекомендуется выполнять упрощение выражений до подстановки численных значений. Это повышает точность расчетов и упрощает последующий анализ чувствительности. Символьная обработка в Mathcad исключает накопление погрешностей, характерных для численных методов на промежуточных этапах.
Дифференцирование сложных функций вручную и автоматически
Ручное дифференцирование сложных функций, таких как композиции логарифмических, тригонометрических и экспоненциальных выражений, требует точного применения правил: цепного, произведения, частного. Например, при нахождении производной выражения f(x) = ln(sin(x²)) необходимо последовательно применять правило цепочки дважды: сначала к ln(u), затем к u = sin(x²). Ошибки на любом этапе ведут к неверному результату, особенно при наличии вложенных выражений или параметров.
Символьный процессор Mathcad исключает вероятность таких ошибок, предоставляя пошаговое аналитическое дифференцирование. Достаточно ввести выражение и команду diff(f(x), x), чтобы получить точную производную. Для вышеуказанного примера Mathcad выдает cos(x²)·2x/sin(x²), что полностью соответствует правилам дифференцирования. При необходимости производную можно дифференцировать повторно, применяя команду к результату.
Особое преимущество Mathcad – возможность дифференцирования по параметру в многопараметрических выражениях. Например, при наличии f(x, a) = e^(a·x²) система корректно вычислит частную производную по a, предоставив аналитическое выражение x²·e^(a·x²). Это критически важно при анализе чувствительности или в задачах оптимизации, где необходимо получать производные по управляющим переменным.
Mathcad также позволяет визуализировать производные, что полезно при анализе поведения функции. Пользователь может сразу построить графики производных и исследовать экстремумы без промежуточных ручных преобразований.
Для достижения максимальной точности и эффективности рекомендуется использовать символьное дифференцирование при работе с вложенными или параметрически зависимыми функциями. Ручной подход целесообразен только для простейших выражений либо при учебных целях, где важно понять логику правила цепочки и операций с производными.
Интегрирование выражений с параметрами и переменными
В Mathcad символьное интегрирование позволяет точно вычислять интегралы выражений, содержащих как переменные, так и параметры. Это особенно важно при решении задач, где результат выражения зависит от внешних коэффициентов или граничных условий, заданных символически.
Для выполнения символьного интегрирования необходимо использовать оператор ∫ в сочетании с символическим преобразованием → или функцией simplify для упрощения результата. Пример:
Интеграл от a·x^2 + b·x по переменной x:
∫(a·x^2 + b·x) dx →
Результат:
(a·x^3)/3 + (b·x^2)/2
Для определённого интегрирования с параметрами:
∫0L (k·sin(π·x/L)) dx →
Результат:
(2·k·L)/π
Если в выражении присутствуют параметры, важно заранее задать ограничения на знаки и допустимые области значений. Например, при интегрировании 1/(a^2 + x^2) рекомендуется явно указать, что a > 0, чтобы избежать неоднозначностей в результате:
assume(a > 0) ∫(1/(a^2 + x^2)) dx →
Результат:
(1/a)·arctan(x/a)
Для выражений с несколькими параметрами важно учитывать возможность зависимости между ними. Например, при интегрировании по x функции exp(-α·x)·sin(β·x) полезно сначала проверить, что α и β – вещественные положительные числа, и воспользоваться командой assume перед интегрированием:
assume(α > 0, β > 0) ∫(exp(-α·x)·sin(β·x)) dx →
Результат:
(β - α·exp(-α·x)·cos(β·x) - β·exp(-α·x)·sin(β·x)) / (α^2 + β^2)
Интегрирование параметрических выражений с последующим подстановкой числовых значений позволяет Mathcad эффективно применять в инженерных расчетах, обеспечивая как точные аналитические, так и численные результаты.
Преобразование уравнений для подстановки в численные модели
В Mathcad преобразование уравнений перед подстановкой в численные модели требует устранения символьных неоднозначностей и упрощения выражений до форм, устойчивых к численным методам. Использование оператора `simplify` позволяет привести выражения к минимальной форме, исключающей лишние переменные и зависимости.
Перед подстановкой важно исключить производные и интегралы, оставив только выражения в алгебраической форме. Оператор `rewrite` помогает трансформировать тригонометрические функции в экспоненциальную форму, повышая стабильность расчётов при граничных условиях.
Если уравнение содержит параметрические зависимости, необходимо применить `assume` с явным указанием диапазонов переменных и физических ограничений. Это позволяет избежать некорректных преобразований, особенно в задачах теплообмена и механики сплошных сред.
При работе с нелинейными уравнениями рекомендуется использовать `collect`, чтобы сгруппировать члены по степеням переменных, что упрощает численную реализацию через методы Ньютона или итеративные решатели.
Функция `substitute` используется только после полной символьной подготовки уравнения. Подстановка производится поочередно, с проверкой размерностей и единиц измерения, чтобы исключить ошибки округления и потери точности.
Перед передачей выражений в численные блоки желательно использовать `float`, чтобы зафиксировать число значащих цифр, исключив неоднозначность символьных дробей и корней.
Использование символьных преобразований в анализе размерностей
Символьный процессор Mathcad позволяет проводить автоматизированный анализ размерностей с высокой точностью, минимизируя ошибки при проверке физических формул и упрощая трансформации выражений. Для этого используется встроенный функционал символьных преобразований, основанный на логике сопоставления размерностных единиц.
- Для активации анализа размерностей необходимо задать переменным размерности с помощью оператора единиц (например,
v := 20 m/s,t := 5 s). - Проверка размерности выражения выполняется через символьную команду
units, simplifyилиunits, assume, что позволяет выявить логические ошибки в формулах. - Mathcad позволяет преобразовывать выражения в заданную размерность. Например, результат с размерностью энергии можно получить в Джоулях, калориях или электрон-вольтах с помощью символьной команды
→ "J". - При моделировании инженерных задач удобно использовать уравнения с параметрами в различных размерностях (например, длина в футах, скорость в км/ч). Mathcad корректно приводит их к общей системе, избегая необходимости ручного пересчета.
(F * d)/t → N·m/s(m * v^2)/2 → J
Рекомендуется использовать однородную систему единиц (например, SI) на этапе задания исходных данных, чтобы избежать неоднозначности при интерпретации результатов символьных преобразований.
При работе с уравнениями баланса или дифференциальными уравнениями Mathcad автоматически отслеживает соответствие размерностей по обе стороны равенства. Это критически важно при разработке физически корректных математических моделей.
- Используйте операторы assume для задания условий: например, assume, x>0 ограничивает область определения переменной. Это позволяет получать упрощенные выражения, исключающие несущественные ветви решения.
- Для задач с параметрическим вводом используйте именованные переменные и блоки определения: это обеспечивает мгновенное обновление формул при изменении входных данных.
- Применяйте substitute до и после трансформации уравнений – подстановка условий может существенно упростить конечное выражение.
Пример: необходимо вывести зависимость напряжения σ от усилия F, площади A и угла α, при условии, что угол малый. В Mathcad:
- Задаем общее выражение: σ := F / (A * cos(α))
- Определяем условие: assume, α ≪ 1
- Применяем символьное упрощение: simplify(σ)
- Результат: σ ≈ F / A
Таким образом, автоматизация позволяет избежать лишней детализации и получить формулы, соответствующие конкретной физической модели.
Подготовка аналитических выражений для документации и отчетов
Mathcad позволяет получать аналитические выражения в символьной форме, что критически важно при оформлении технической документации. Для обеспечения точности и однозначности представления результатов рекомендуется использовать функции simplify, collect, factor и expand для приведения выражений к стандартному виду. Это особенно актуально при работе с многочленами и дробно-рациональными функциями.
Перед вставкой формул в отчет необходимо убедиться, что выражение не содержит неопределенностей. Используйте оператор assume для задания условий на переменные (например, положительность, целочисленность), чтобы исключить неоднозначности при последующей интерпретации.
Рекомендуется сохранять ключевые промежуточные выражения в символьной форме с использованием оператора define (:=) до выполнения численного подстановочного анализа. Это упрощает трассировку логики расчетов в документации.
При экспорте в сторонние редакторы (например, Word) желательно использовать вставку в формате изображения либо PDF-фрагмента, чтобы сохранить структуру и читаемость формул. Не используйте копирование в виде текста – форматирование нарушается, особенно при наличии дробей, индексов и корней.
Если требуется использование единиц измерения, отключайте их временно при получении аналитической формы с помощью unitless, чтобы избежать включения размерностей в символьное выражение, не предназначенное для анализа размерности.
Вопрос-ответ:
Какие типы задач можно решать с помощью символьного процессора Mathcad?
Символьный процессор Mathcad применяется для решения задач, в которых требуется аналитическая обработка выражений. Это может быть упрощение формул, дифференцирование, интегрирование, разложение в ряды, преобразования выражений и нахождение пределов. Такие задачи встречаются в математике, физике, инженерных расчетах и других областях, где требуется точная работа с формулами, а не только численные вычисления.
Чем символьные вычисления в Mathcad отличаются от численных?
Символьные вычисления позволяют оперировать с выражениями в общем виде, без подстановки конкретных чисел. Например, можно взять производную от функции \( f(x) = x^2 + 3x + 2 \) и получить результат в виде формулы — \( 2x + 3 \). Численные вычисления, напротив, требуют подстановки чисел на каждом этапе и дают результат в виде конкретного значения. Символьный подход удобен на этапах вывода формул и анализа их поведения.
Можно ли использовать символьный процессор Mathcad для автоматизации учебных расчетов?
Да, Mathcad позволяет автоматизировать многие стандартные учебные расчеты. Например, он может находить производные и интегралы от функций, решать уравнения и системы уравнений, упрощать выражения и проводить преобразования. Это особенно удобно при подготовке к экзаменам или при выполнении лабораторных работ, когда нужно проверить правильность ручных расчетов или сэкономить время.
Какие ограничения есть у символьного процессора Mathcad?
Ограничения символьного процессора связаны с его алгоритмами. Он может не справиться с очень сложными выражениями или нестандартными задачами, требующими уникальных подходов. Кроме того, не все функции, доступные для численных расчетов, поддерживаются в символьной форме. Иногда результат может быть представлен в неудобном виде, требующем дополнительной ручной обработки или интерпретации.
Как правильно использовать символьный процессор в инженерных расчетах?
В инженерной практике символьный процессор полезен на этапах вывода формул, упрощения выражений и анализа зависимости параметров. Обычно сначала с его помощью получают общее выражение, затем переходят к численным подстановкам. Это позволяет избежать ошибок при ручных преобразованиях, сократить объем рутинной работы и облегчить повторное использование формул при изменении исходных данных.
