Archicad 23 – это комплексный инструмент для архитектурного проектирования, который оптимизирует рабочие процессы и позволяет создавать детализированные модели с высокой точностью. В этой версии улучшена поддержка OpenBIM, что обеспечивает эффективное взаимодействие с другими участниками проекта и обмен данными без потерь.
Для новичков важно освоить основные инструменты моделирования: стены, перекрытия, крыши и окна, а также понять работу с библиотеками объектов и параметрическими элементами. Archicad 23 предлагает удобный интерфейс и интерактивные подсказки, что ускоряет обучение и снижает количество ошибок на первых этапах работы.
Практикам рекомендуется использовать возможности автоматизации: шаблоны проектов, скрипты и настройки рабочего пространства под конкретные задачи. В Archicad 23 улучшена производительность при работе с большими моделями, что особенно актуально для комплексных зданий и многоквартирных домов.
Особое внимание стоит уделить разделу документации: инструменты генерации чертежей, спецификаций и отчетов позволяют быстро создавать точные и удобочитаемые документы, соответствующие нормативным требованиям. Понимание взаимосвязей между моделью и документацией критично для повышения эффективности работы и минимизации ошибок.
Настройка интерфейса Archicad 23 для быстрого доступа к инструментам
Для ускорения работы в Archicad 23 настройте панель инструментов и палитры так, чтобы все часто используемые функции были под рукой. Начните с настройки панели быстрого доступа: откройте меню “Вид” → “Панели” → “Панель быстрого доступа” и добавьте туда инструменты, которые применяете регулярно. Это избавит от необходимости искать их в основном меню.
Используйте контекстные панели инструментов, которые появляются при выборе объекта, чтобы сразу получить доступ к свойствам и настройкам без переключения окон. В Archicad 23 можно редактировать наборы этих панелей через меню “Опции” → “Интерфейс” → “Настройка панели инструментов”.
Назначьте горячие клавиши для ключевых инструментов через “Опции” → “Рабочие среды” → “Горячие клавиши”. Пропишите сочетания, учитывая последовательность и удобство нажатия, чтобы минимизировать время на переключение.
Для частого доступа к библиотечным элементам используйте палитру “Объекты”, закрепив её в удобном месте экрана. Это позволит перетаскивать элементы прямо в рабочее пространство без дополнительных поисков.
Персонализируйте рабочее пространство, сохранив настройки в “Опции” → “Рабочие среды” → “Сохранить текущую рабочую среду”. Это даст возможность быстро переключаться между конфигурациями под разные задачи или проекты.
Создание и редактирование стен: практические советы и приемы
При построении стены удерживайте клавишу Ctrl (Cmd на Mac) для создания ровных углов кратных 45°, что улучшит геометрию и облегчит монтаж. Для точного позиционирования используйте ввод координат и привязку к узлам. Если стена должна иметь сложный контур, применяйте команду «Разрыв» для создания оконных и дверных проёмов, избегая наложений и пересечений.
Редактирование стен происходит через режим «Редактирование узлов» – перемещайте, добавляйте или удаляйте узлы для изменения формы. Для изменения параметров применяйте панель свойств, где можно корректировать толщину, высоту, структуру слоёв и материал. Используйте функцию «Синхронизация изменений» для автоматического обновления всех связанных элементов при редактировании одной стены.
Важный приём – использование слоёв и фильтров для разделения конструкций по назначению и стадии работ. Это облегчает визуализацию и последующую работу с планами. Для контроля правильности соединений применяйте инструмент «Проверка пересечений» и включайте режим отображения пересечений в 3D.
При массовом изменении параметров стен применяйте групповые операции через меню «Редактирование» → «Параметры выбранных элементов». Это позволяет быстро менять толщину или высоту сразу нескольких стен без необходимости редактирования по отдельности.
Работа с этажами и уровнями: как правильно организовать проект
В Archicad 23 этажи и уровни задаются через Менеджер этажей (Story Settings). Каждый этаж должен иметь точную высоту от нулевого уровня и логичное имя, отражающее функциональное назначение или порядковый номер.
Для корректного построения проекта важно определить высоты этажей с учётом реальных конструктивных особенностей: толщина перекрытий, высота помещений и технических прослоек. Рекомендуется придерживаться стандартных значений, например, высота жилых этажей 3,0 м, технических – от 2,7 м, с добавлением высоты перекрытий.
При создании новых этажей используйте функцию «Добавить этаж» с указанием точной отметки по высоте, избегая автоматических смещений. Это исключит ошибки в позиционировании элементов и облегчит навигацию по проекту.
В настройках каждого этажа следует активировать видимость конструктивных слоев и параметров, актуальных для данного уровня, чтобы минимизировать перегрузку вида лишними элементами.
Для удобства управления проектом рекомендуется закреплять уровни с привязкой к общему нулевому горизонту (обычно отметка земли или первого этажа). Это упрощает масштабирование и изменение этажности при доработках.
Использование многоуровневого подхода с чётким разделением этажей позволяет эффективно работать с 3D-моделью, ускоряет внесение изменений и уменьшает риск коллизий. При необходимости создавайте дополнительные подуровни для технических помещений или антресолей.
Контроль правильности этажной структуры ведите через список этажей и проверку связей элементов между уровнями с помощью инструментов визуализации разрезов и сечений.
Использование библиотек объектов и компонентов в Archicad 23
Библиотеки объектов и компонентов в Archicad 23 обеспечивают быстрое добавление готовых элементов в проект с возможностью их точной настройки. Это позволяет существенно ускорить процесс моделирования и повысить качество архитектурных решений.
Для эффективной работы с библиотеками необходимо учитывать следующие моменты:
- Подключение библиотек: Используйте меню «Файл» → «Библиотеки и объекты» → «Менеджер библиотек» для добавления и управления внешними и встроенными библиотеками. Архикад 23 поддерживает форматы GDL и BIMcomponents.
- Поиск объектов: В панели библиотек реализован удобный фильтр по категориям и ключевым словам. Для ускорения поиска вводите точные термины, например, «оконный блок», «лестница» или «мебель кухня».
- Импорт и обновление: Регулярно обновляйте библиотеки из официальных источников и BIMcomponents, чтобы получать последние версии компонентов с исправлениями и новыми параметрами.
- Редактирование объектов: В Archicad 23 доступна встроенная среда GDL для редактирования параметрических объектов. Изменяйте размеры, материалы и функционал без необходимости создавать объекты заново.
- Создание собственных компонентов: Используйте редактор GDL для разработки уникальных объектов, которые можно сохранять в локальных библиотеках и использовать в будущих проектах.
Рекомендации по работе с библиотеками:
- Разделяйте библиотеки по тематике и проектам, чтобы избежать перегрузки интерфейса и снизить время загрузки.
- Используйте функцию «Загрузка по требованию» – объекты загружаются только при необходимости, что ускоряет старт проекта.
- Для контроля версий объектов сохраняйте резервные копии библиотек перед обновлением.
- Настраивайте параметры объектов через панель «Настройки объекта», чтобы подогнать элемент под конкретные требования проекта без изменения базового файла.
- Используйте BIMcomponents для обмена и скачивания моделей от сообщества – это помогает быстро найти решения для нестандартных задач.
Точное владение библиотеками объектов и компонентов в Archicad 23 позволяет не только ускорить процесс проектирования, но и повысить качество итоговой модели, делая её более адаптивной и детализированной.
Построение крыш и кровельных конструкций с помощью инструментов Archicad
В Archicad 23 для создания крыш применяются специализированные инструменты, позволяющие задавать сложные геометрические формы и типы кровель с высокой точностью. Основной инструмент – Крыша, который работает на основе построения плоскостей с заданным уклоном.
Для эффективного моделирования кровли рекомендуется придерживаться следующего алгоритма:
- Выбрать инструмент Крыша в панели инструментов.
- Определить способ построения:
- По контуру – задается контур кровли на плане, и Archicad автоматически рассчитывает скаты с заданным уклоном.
- По углу наклона – скат строится с фиксированным углом по выбранному базовому уровню.
- Настроить параметры крыши:
- Угол наклона скатов – можно задавать разный угол для каждого ската.
- Толщина и высота конька, свесы карнизов.
- Материалы и типы покрытия (черепица, металл и т.д.) через настройки покрытия.
- Использовать режим Компонент крыши для создания сложных многоскатных конструкций, включая мансардные окна и слуховые окна.
- Для соединения с другими элементами здания применять команду Слияние объектов – обеспечивает корректное примыкание и автоматическую подрезку стыков.
- Контролировать высоту и наклон с помощью интерактивных ручек редактирования в 3D-виде.
Рекомендуется создавать отдельные слои для элементов кровли и подкровельных конструкций, чтобы управлять их видимостью и облегчать последующую детализацию. Для детальной проработки стропильных систем и элементов обрешетки в Archicad 23 используют инструмент Каркас, позволяющий моделировать деревянные и металлические конструкции с параметризацией по размерам и сечению.
- Используйте библиотечные объекты для типовых элементов кровли (коньки, ендовы, карнизы) для ускорения процесса.
- Автоматизируйте расчет площади и объемов кровельных материалов с помощью встроенных аналитических функций Archicad.
- Для презентации проекта включайте визуализацию в 3D с тенями и светом, подчеркивающими форму кровли и архитектурные детали.
В Archicad 23 особое внимание уделено точности геометрии и удобству редактирования крыш, что значительно сокращает время проектирования и минимизирует ошибки при расчете кровельных конструкций.
Создание и настройка разрезов и фасадов для точной документации
В Archicad 23 создание разрезов и фасадов начинается с выбора инструмента «Разрез» или «Фасад» на панели навигации. Для корректного отображения необходимо точно определить линию сечения, учитывая все ключевые элементы проекта. Линия должна пересекать конструктивные элементы, чтобы избежать пробелов в отображении.
При настройке параметров разреза важно задать глубину отображения, чтобы включить все необходимые слои и объекты. Используйте настройки видимости, чтобы исключить временные или вспомогательные элементы из итоговой документации. В разделе «Настройки отображения» можно управлять штриховкой, толщиной линий и цветом для повышения читаемости чертежа.
Для фасадов критично правильно выбрать ориентацию и направление просмотра, что обеспечивает точную проекцию элементов фасада. В Archicad 23 доступна опция «Автоматическое выравнивание», которая упрощает корректное размещение фасадных линий относительно модели.
Используйте функцию «Редактирование сечения» для внесения локальных изменений: добавляйте или исключайте объекты, изменяйте уровень сечения, подстраивайте отображение конкретных элементов, например, окон или дверей, для детальной проработки.
После настройки разрезов и фасадов рекомендуется проверить чертежи в 3D-виде и сравнить с исходной моделью, чтобы убедиться в полноте и точности отображения. Для оптимизации документации применяйте шаблоны сечений и фасадов, что ускорит создание последующих листов и обеспечит единообразие оформления.
Экспорт проектов из Archicad 23 в другие форматы для взаимодействия с коллегами
Archicad 23 предоставляет широкий набор инструментов для экспорта проектов в форматы, востребованные в различных сферах проектирования и строительства. Для обмена с инженерами и конструкторами оптимально использовать формат IFC версии 4, обеспечивающий максимальную совместимость и сохранение параметрической информации. При экспорте в IFC важно настроить правильные параметры включения элементов, чтобы исключить излишние данные и сократить размер файла.
Для визуализации и презентаций подойдет экспорт в формат PDF 3D, который сохраняет трехмерную модель с возможностью поворота и просмотра в специализированных просмотрщиках. Рекомендуется заранее настроить разрешение и уровень детализации, чтобы сохранить баланс между качеством и весом файла.
Если требуется передача модели в другие CAD-системы, например AutoCAD, используйте экспорт в DWG или DXF с выбором конкретных слоев и видов. В Archicad 23 можно указать версии DWG для совместимости с более старыми программами. При этом рекомендуется проверять корректность конвертации геометрии и аннотаций.
Для создания отчетной документации и чертежей актуально экспортировать листы и виды в формат PDF с использованием настроек печати и стандартов формата. В Archicad 23 можно задать масштабы и фильтры, что упрощает подготовку документов для коллег без доступа к Archicad.
Экспорт в формате 3DS или OBJ будет полезен для последующей работы в программах визуализации и 3D-моделирования. Важно контролировать параметры экспорта, такие как сглаживание и текстуры, чтобы избежать искажения моделей.

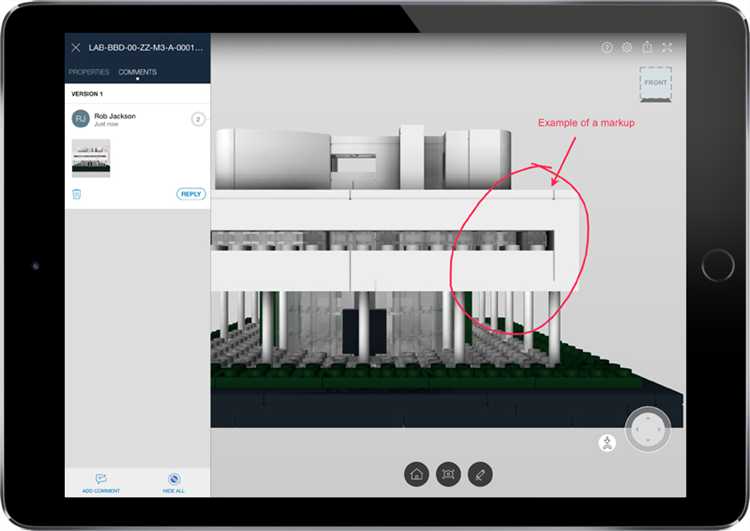

Для быстрой совместной работы с коллегами можно использовать облачные сервисы BIMcloud и BIMx, интегрированные с Archicad 23, что обеспечивает мгновенный обмен моделями без необходимости создания дополнительных файлов.
Автоматизация повторяющихся задач с помощью макросов и шаблонов
В Archicad 23 для ускорения рутинных процессов используются макросы и шаблоны, что значительно сокращает время на выполнение однотипных операций.
Макросы позволяют записывать последовательность действий и запускать её в нужный момент. Например, можно создать макрос для быстрого размещения стандартных окон и дверей с заданными параметрами, что исключит повторный ввод данных и уменьшит вероятность ошибок.
Для создания макроса зайдите в меню «Опции» → «Средства» → «Запись макроса». Выполните необходимые действия, затем остановите запись. Полученный макрос сохраняется и доступен для повторного использования. Для редактирования используйте встроенный редактор, позволяющий корректировать параметры и шаги.
Шаблоны проектных файлов с заранее настроенными слоями, стилями и элементами обеспечивают единообразие проектов и экономят время на подготовку. Используйте шаблоны для разных типов проектов: жилые здания, коммерческие помещения, инженерные сети. Это помогает стандартизировать рабочий процесс и минимизировать ручные корректировки.
Рекомендуется создавать шаблоны, включающие:
- Оптимизированные слои с нужной организацией;
- Настроенные стили линий и штриховок;
- Предустановленные параметры рабочих окон;
- Типовые надписи и легенды.
Макросы и шаблоны работают в связке: при использовании шаблона загрузите необходимый макрос для автоматизации конкретных задач. Это значительно повышает продуктивность и снижает риск ошибок в Archicad 23.
Вопрос-ответ:
Какие основные функции Archicad 23 стоит изучить новичку для начала работы?
Новичку важно ознакомиться с базовыми инструментами для создания архитектурных моделей: построение стен, окон, дверей, а также работа с этажами и плоскостями. Рекомендуется освоить навигацию по интерфейсу, создание и редактирование простых объектов, использование библиотеки элементов. Также полезно понять основы работы с видами и планами, чтобы корректно отображать модель на чертежах.
Какие улучшения в Archicad 23 помогут ускорить процесс проектирования по сравнению с предыдущими версиями?
В Archicad 23 появились обновленные инструменты для работы с элементами здания, которые позволяют быстрее настраивать и редактировать модели. Оптимизированы функции копирования и группировки объектов, что снижает время на повторяющиеся задачи. Также расширены возможности по работе с параметрическими объектами, благодаря чему можно более гибко настраивать детали без необходимости создавать их заново.
Как организовать проект в Archicad 23 для совместной работы с коллегами?
Для совместной работы важно использовать встроенные функции совместного доступа к проекту, такие как BIMcloud или Teamwork. В Archicad 23 реализована система контроля версий и возможность одновременного редактирования модели несколькими пользователями. Рекомендуется заранее согласовать структуру проекта, разграничить зоны ответственности и поддерживать коммуникацию через встроенные комментарии и уведомления, что помогает избежать конфликтов при внесении изменений.
Какие советы можно дать для новичков, чтобы быстрее освоить интерфейс и инструменты Archicad 23?
Начинающим лучше всего постепенно осваивать программу, начиная с основных инструментов и постепенно переходя к более сложным функциям. Полезно изучать короткие видеоруководства и примеры проектов, чтобы видеть реальные сценарии применения инструментов. Рекомендуется настраивать интерфейс под свои задачи, например, создавать собственные панели или сохранять часто используемые команды для быстрого доступа. Не стоит бояться экспериментировать и использовать справочную документацию для решения возникающих вопросов.
