Как сделать пол в archicad

Проектирование пола в Archicad – это не просто рисование плоскости, а работа с конструкцией, в которой важно учитывать уровни, слои, соединения и корректную привязку к другим элементам. Ошибки часто возникают из-за некорректной настройки перекрытия, неправильного выбора инструмента или игнорирования конструктивной логики модели.

Для создания пола следует использовать инструмент «Перекрытие», а не «Морф» или «Плита», которые подходят для нестандартных решений. Важно сразу задать нужную структуру – толщину, состав слоёв, тип покрытия, – через «Строительные материалы» и «Составы конструкций», чтобы избежать ручной корректировки при дальнейшем моделировании.

Уровень перекрытия должен быть точно выровнен по рабочим отметкам. Ошибкой будет выравнивание по уровню «чистового пола» без учёта основания. Для этого в настройках перекрытия следует указать базовый уровень от чистого этажа, но с учётом нулевой отметки конструктивной плоскости.

Также необходимо отключить автоматическое соединение перекрытия со стенами, если это не предусмотрено проектом. Это делается через параметр «Приоритеты соединений» в настройках строительных материалов. Иначе могут возникнуть конфликты в местах сопряжения, особенно при экспорте в BIM-среду или при создании рабочих чертежей.

Выбор инструмента: Slab, Morph или Mesh – что подойдет для пола

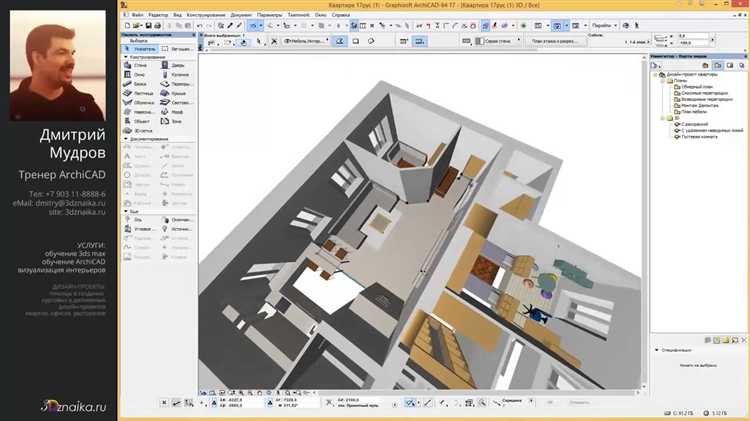

Slab – основной инструмент для создания полов. Он поддерживает точную работу с уровнями, легко интегрируется с перекрытиями и лестницами. Подходит для большинства случаев: квартир, офисов, торговых помещений. Поддерживает привязку к этажам, автоматическую генерацию вырезов под лестницы и шахты. Можно задать толщину, структуру, слои материалов, уклон.

Morph применим, если пол имеет нестандартную геометрию – криволинейные или многоуровневые формы, не поддерживаемые Slab. Morph позволяет редактировать каждую грань, задавать произвольную форму. Минус – отсутствие автоматической связи с этажами и архитектурными элементами. Не формирует корректный расчет площадей и объемов по стандартам BIM без ручной настройки классификации и свойств.

Mesh используется для ландшафта и неровных оснований. Применим при проектировании пола по уклонам или при реконструкции, где основание не горизонтальное. Не поддерживает структурные слои и не подходит для чистовой отделки помещений. Mesh не участвует в расчетах, как полноценный пол, и не отображается в ведомостях как конструкция перекрытия.

Настройка уровня пола в структуре этажей проекта

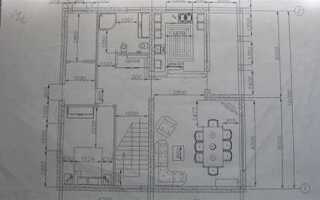

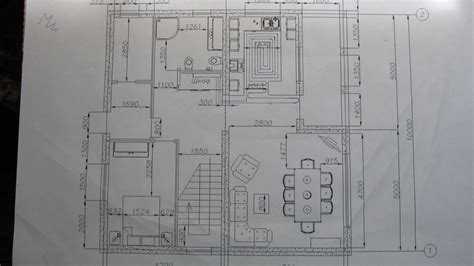

Перед созданием пола убедитесь, что уровень этажа корректно задан в менеджере этажей. Откройте Параметры проекта → Этажи и проверьте отметки по оси Z. Каждый этаж должен иметь чётко определённую абсолютную высоту и привязку к нулевой отметке здания.

Пол рекомендуется размещать относительно базового уровня этажа, а не абсолютной высоты. В параметрах плиты выберите Привязка: Относительно этажа и задайте значение 0 для установки пола точно по уровню. Если требуется поднять или опустить пол, используйте конкретные значения, например, -0.05 м для опускания плиты на 5 см ниже чистового пола.

При работе с многоуровневыми помещениями настройте дополнительные уровни через Справочник уровней. Добавьте промежуточные уровни (например, для подиума или технического подполья) с точными значениями, чтобы избежать использования дополнительных этажей и некорректной геометрии.

Не редактируйте уровень пола вручную на 3D-виде или в разрезе без синхронизации с менеджером этажей – это приводит к рассогласованию уровней при обновлении связей между элементами.

Проверяйте отображение уровня плиты в плане. Включите в параметрах отображения этажа Проекцию на этаж: Только на собственном этаже или В пределах зоны этажа, чтобы исключить пересечения с плитами других уровней.

Для моделей, использующих стандарты BIM, добавьте в свойства элемента параметры IFC, соответствующие назначению пола. Это обеспечит корректную интеграцию в смежные разделы проекта.

Работа с проемами и отверстиями в перекрытии

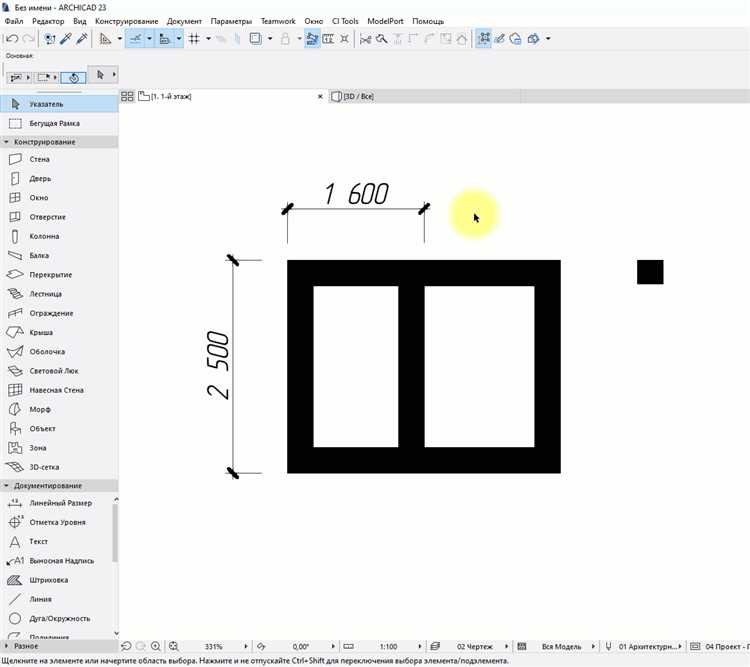

Для создания проемов в перекрытии используйте инструмент «Отверстие» (Opening Tool), доступный в панели «Проектирование». Убедитесь, что выбран тип «Перекрытие» и корректно указан уровень, на котором размещено перекрытие.

Размер и форма отверстия задаются в параметрах инструмента. Для точного позиционирования используйте координаты или привязку к сетке. Не редактируйте геометрию перекрытия вручную с помощью контуров – это увеличивает риск ошибок при последующих изменениях проекта.

Если требуется нестандартная форма проема, активируйте режим редактирования фигуры отверстия через правый клик по элементу и выберите «Редактировать контур». Используйте только замкнутые контуры, избегайте пересечений и острых углов – это снижает стабильность модели при экспорте и расчетах.

При множественных одинаковых отверстиях применяйте модуль или библиотечный элемент, если конфигурация повторяется. Это упростит корректировку и исключит дублирование действий.

Для координации с другими разделами проекта добавляйте классификацию IFC и указывайте функцию отверстия (например, вентиляция, шахта, люк). Это позволит избежать ошибок при совместной работе и обеспечит правильную интеграцию с инженерными системами.

Привязка пола к стенам и колоннам без перекрытий и зазоров

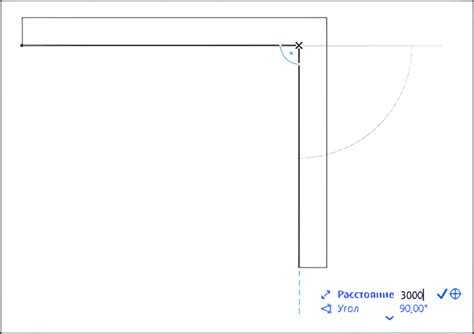

Перед созданием плиты проверь точность размещения всех стен и колонн. Используй инструмент «Пол» (Slab) в режиме «Свободная форма» (Polygonal Geometry Method) с включённой опцией привязки к элементам (Snap to Elements), чтобы исключить смещение при ручной отрисовке контура.

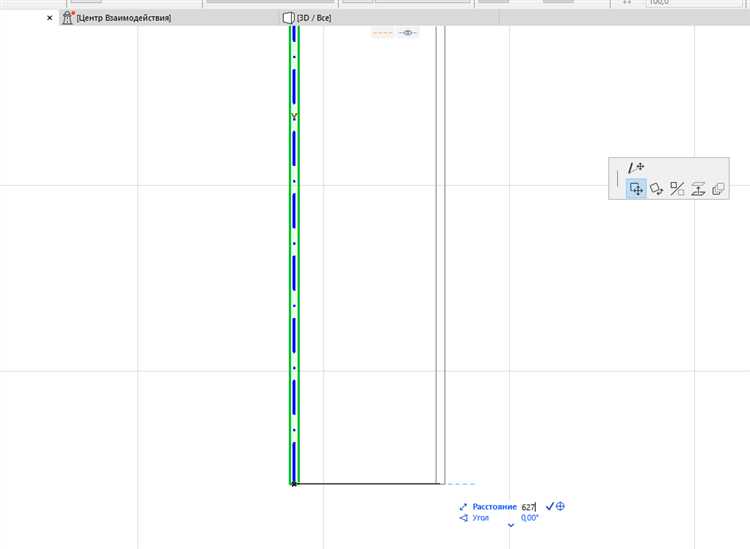

Убедись, что привязка осуществляется по внутренним граням конструкций. Для этого при рисовании плиты используй команду «Интерсекция» (Intersection) или «Перпендикуляр к грани» (Perpendicular to Edge), удерживая клавишу «Shift» и наведя курсор на нужную грань. Это позволяет избежать минимальных зазоров, которые могут появиться при неточной отрисовке.

В настройках плиты установи «Проекцию границ» (Floor Plan Display) на «Показывать на этажах с элементами» (Show on Relevant Stories) и включи параметр «Уровень соединения со стенами» (Floor Plan Cut Plane), чтобы визуально контролировать точность сопряжения.

Если используются колонны нестандартной формы, активируй «Режим следования контуру» (Magic Wand) при создании плиты: выдели границы колонн и нажми пробел. Это автоматически сформирует вырез в плите по точному контуру колонны.

Для контроля пересечений включи «Доклад об ошибках элементов» (Collision Detection) в меню «Документ» – «Проверка модели». Устранение наложений сразу после построения позволяет избежать накопления геометрических дефектов в модели.

Не применяй функцию «Обрезать плиту по стенам» (Trim Slab to Walls), если стены не являются несущими. Вместо этого лучше использовать ручную корректировку границ, удерживая «Ctrl» и редактируя вершины с привязкой к нужным узлам.

Учет толщины отделочных материалов в конструкции пола

При проектировании пола в Archicad точный расчет толщины отделочных слоев позволяет избежать проблем с высотными отметками, перепадами между помещениями и коллизиями с дверными проемами. Игнорирование этих параметров приводит к ошибкам в рабочей документации и несоответствию проекта реальному строительству.

Для корректного моделирования необходимо заранее определить состав «пирога» пола: чистовое покрытие, стяжка, подложка, звуко- и теплоизоляция. Каждый слой должен иметь заданную толщину, соответствующую реальным материалам. Например:

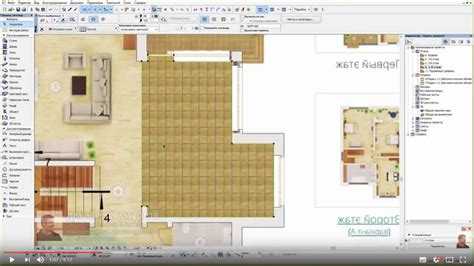

В Archicad эти значения задаются в составной структуре перекрытия через «Редактирование многослойной конструкции». Чистовое покрытие необходимо выносить в отдельный слой с флагом «Отделка», чтобы его можно было визуально и аналитически отделить от конструктивной части пола. Это облегчает координацию с архитектурными и инженерными разделами.

При моделировании различных типов полов в смежных помещениях важно контролировать итоговую отметку чистового пола. Разница в толщине отделочных материалов компенсируется изменением уровня основания или выравниванием стяжки. Например, при переходе от ламината к плитке корректируют уровень основания на 5 мм, чтобы избежать порогов.

Также следует учитывать высоту дверных коробок и нижнюю линию окон. При завышенной толщине пола возникают конфликты, которые невозможно устранить без переработки конструкции. Использование 2D-обозначений вместо корректной 3D-модели ведёт к потере точности.

Рекомендуется сохранять шаблонные конструкции с учётом популярных комбинаций материалов. Это ускоряет проектирование и снижает вероятность ошибок при повторном использовании.

Использование слоёв и приоритетов для корректного взаимодействия конструкций

Правильная организация слоёв в Archicad упрощает контроль над элементами и предотвращает ошибки при проектировании пола. Приоритеты конструкций влияют на то, как элементы взаимодействуют при наложении и объединении.

• Создайте отдельные слои для разных типов конструкций пола: несущие, утеплители, гидроизоляция, чистовое покрытие.
• Назначайте слоям уникальные имена, отражающие их назначение и уровень в конструкции.
• Используйте приоритеты для управления порядком наложения. Чем выше приоритет, тем выше элемент в стеке.
• Настройте приоритеты так, чтобы несущие конструкции имели более низкий приоритет, а отделочные – более высокий.
• Для сложных узлов задавайте точные значения приоритетов, кратные 10, чтобы было проще корректировать порядок без конфликтов.

Применение таких правил снижает риск появления пересечений и ошибок при автоматическом расчёте толщин и уровней пола.

1. Перед созданием пола проверьте корректность слоёв всех входящих элементов.
2. Установите приоритеты в свойствах элементов, ориентируясь на их функцию в конструкции.
3. Используйте инструменты Archicad для визуализации наложений и проверки правильности взаимодействия.
4. В случае обнаружения конфликтов скорректируйте приоритеты или перенесите элементы на соответствующие слои.

Точная настройка слоёв и приоритетов минимизирует необходимость ручных исправлений и ускоряет процесс моделирования пола без потери качества.

Создание составного пола с правильной структурой материалов

Для корректного создания составного пола в Archicad важно соблюдать точный порядок слоев и задавать параметры каждого материала с учетом проектных требований и теплоизоляции.

1. Откройте диалоговое окно настроек составного пола.
2. Добавьте слои в следующем порядке:
   • Черновой пол (бетон или стяжка), толщина 50–100 мм;
   • Гидроизоляционный слой (если требуется);
   • Теплоизоляция, выбирайте по нормам теплопроводности, например, пенополистирол толщиной 50–150 мм;
   • Паробарьер для защиты теплоизоляции;
   • Чистовой настил (дерево, плитка, ламинат) с указанием толщины.
3. Для каждого слоя задайте правильные физические характеристики:
   • Плотность и теплопроводность для теплоизоляции;
   • Прочность и вид материала для несущих слоев;
   • Отражающая способность, если используется паробарьер.
4. Укажите точную толщину каждого слоя для правильного подсчёта общей высоты пола.
5. Проверьте совмещение слоев с соседними элементами и стенами, чтобы избежать зазоров и ошибок в модели.
6. Сохраните составной пол под уникальным именем для повторного использования.

Такой подход исключит ошибки в расчетах и упростит дальнейшее редактирование модели.

Экспорт и передача модели с полами без потери данных

Для сохранения точности пола при экспорте модели из Archicad рекомендуется использовать формат IFC с настройками, ориентированными на передачу сложных геометрий. В параметрах экспорта следует отключить упрощение геометрии и обеспечить экспорт всех связанных материалов и слоев.

При подготовке модели перед экспортом проверьте, что все элементы пола объединены в корректные зоны и слои, а параметры высоты и толщины заданы явно. Это гарантирует, что при открытии файла в другой программе структура пола останется неизменной.

Если передача модели происходит в формате DWG или DXF, экспортируйте полы как 3D-солиды, а не как плоские объекты. Это позволит сохранить объемные характеристики и избежать искажений при импорте в CAD-среду.

Для проверки целостности данных после экспорта используйте функцию предварительного просмотра модели в целевой программе. Особое внимание уделите точности уровней и стыковке элементов пола.

При работе в BIM-окружении совместное использование модели через облачные платформы с поддержкой Archicad уменьшает риск потери данных, так как сохраняются все атрибуты и связи между объектами.

Избегайте повторного преобразования форматов без необходимости – каждый пересохраненный файл может привести к накоплению ошибок и потере деталей пола.

Вопрос-ответ:

Какие ошибки чаще всего допускают при создании пола в Archicad и как их избежать?

Одной из самых распространённых ошибок является неправильный выбор структуры пола, что приводит к искажениям в 3D-визуализации и проблемам с расчётами. Чтобы этого избежать, нужно внимательно проверять настройки слоёв и толщины материалов, а также правильно использовать инструменты заливки и группировки элементов. Кроме того, стоит следить за тем, чтобы пол правильно примыкал к стенам и другим конструкциям — это поможет избежать зазоров и наложений.

Как упростить процесс создания пола в Archicad, чтобы не выполнять лишних действий?

Для ускорения работы рекомендуется заранее подготовить шаблоны с нужными параметрами пола, которые можно будет использовать для разных проектов. Также удобно применять стандартные компоненты и копировать готовые элементы вместо создания каждого заново. Использование команд «Смарт-инструменты» и правильное размещение слоёв позволяет избежать многократного исправления ошибок. Внимание к деталям при первом шаге помогает сократить время на последующую корректировку.

Какие параметры пола нужно настроить в Archicad для корректного отображения в планах и разрезах?

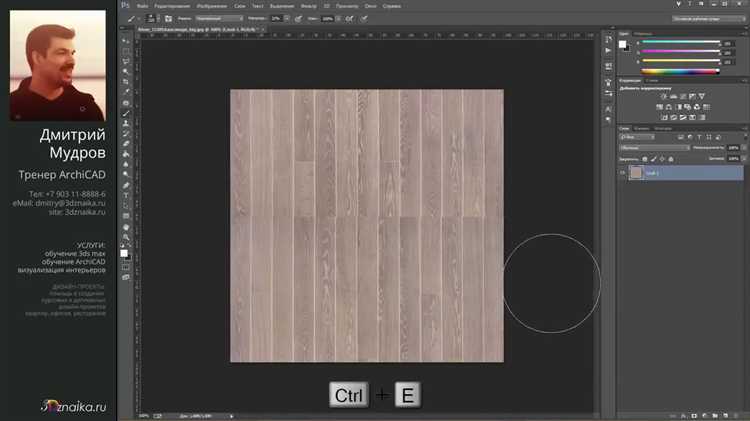

Важно установить правильную толщину слоя пола, соответствующую реальной конструкции, а также указать материалы для каждого слоя. Нужно проверить параметры отображения, чтобы в плане пол был виден как сплошная зона, а в разрезах — с детализацией всех слоёв. Также полезно настроить правильное отображение текстур и контуров, чтобы не было лишних линий и пересечений, затрудняющих чтение чертежа.

Можно ли в Archicad создать сложный многослойный пол без дублирования элементов и ошибок в расчётах?

Да, это возможно, если использовать инструмент «Многослойная конструкция» и правильно задавать свойства каждого слоя. Важно, чтобы слои не накладывались друг на друга и имели корректные физические характеристики. При этом рекомендуется избегать ручного копирования элементов — лучше использовать встроенные функции создания многослойных конструкций, чтобы программа правильно учитывала все параметры и не возникало конфликтов.

Какие приёмы помогут проверить пол на ошибки перед экспортом проекта из Archicad?

Для проверки пола стоит внимательно изучить 3D-модель на наличие зазоров, пересечений и неправильных примыканий. Можно использовать встроенные инструменты проверки целостности конструкции и правильности слоёв. Полезно также просмотреть планы и разрезы, чтобы убедиться, что все элементы пола отображаются корректно. Если есть сомнения, лучше сделать пробный экспорт в формат, который будет использоваться в дальнейшем, и проверить совместимость с другими программами.

Какие основные ошибки допускают при создании пола в Archicad, и как их избежать?

Часто встречающиеся ошибки при работе с полом в Archicad связаны с неправильной настройкой слоев и материалов, а также с некорректным использованием инструментов редактирования. Чтобы избежать проблем, важно заранее подготовить структуру слоя пола, подобрать подходящие материалы и правильно задать толщину. При моделировании пола следует внимательно контролировать примыкания к стенам и проемам, чтобы избежать зазоров и пересечений. Также важно не усложнять модель излишними деталями, которые не влияют на визуализацию или чертежи, так как это замедляет работу программы.

Как сделать пол в Archicad быстрее и без лишних действий?

Для ускорения работы с полом можно использовать шаблоны и заранее настроенные профили, что сократит время на повторяющиеся задачи. Рекомендуется применять инструмент «Пол» с аккуратной разметкой, чтобы не пришлось потом исправлять ошибки. Если пол состоит из нескольких материалов, лучше создавать несколько объектов пола с разными свойствами, чем усложнять один. Также помогает работа с группами и правильное управление отображением, чтобы не перегружать интерфейс. В итоге, четкое планирование и использование стандартных элементов значительно упрощают создание пола.
