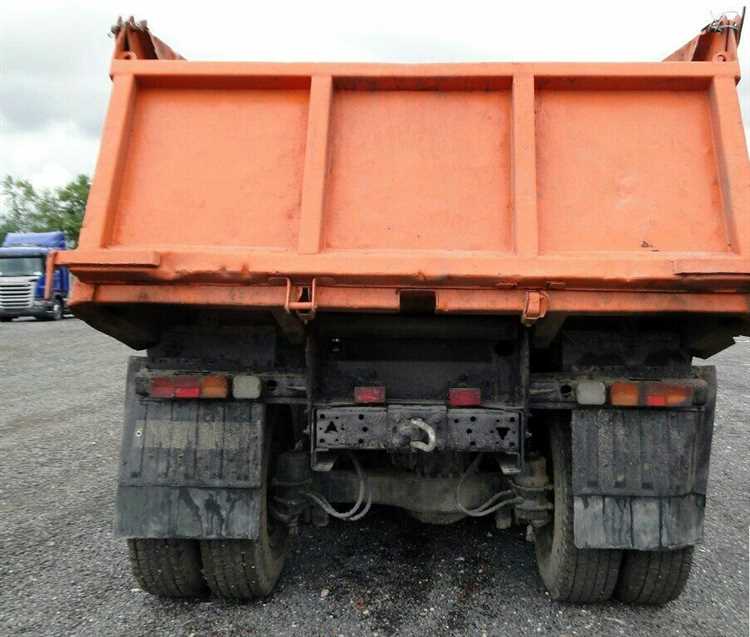

Задний борт самосвала КАМАЗ испытывает постоянные нагрузки при разгрузке сыпучих материалов и требует не только прочной конструкции, но и точного соответствия геометрии кузова. Износ штатного борта или его поломка – частая причина вынужденного ремонта, особенно при эксплуатации в условиях карьера или на стройплощадке. Изготовление нового борта своими силами позволяет адаптировать конструкцию под конкретные задачи и усилить её в уязвимых точках.
Для изготовления понадобится листовая сталь толщиной не менее 5 мм (рекомендуется 09Г2С или Ст3), металлический профиль для усиления рамки, а также петли и замки промышленного исполнения. Длина борта зависит от модели КАМАЗ – например, для КАМАЗ-65115 она составляет около 2 300 мм, а высота – порядка 600 мм. Обязательна подгонка по месту с учётом зазоров на открытие, термических расширений и крепёжных элементов.
Сварка элементов должна выполняться полуавтоматом в среде углекислого газа, с применением непрерывного шва по периметру для исключения деформаций при нагрузке. Особое внимание следует уделить установке усилителей в зонах крепления петель и фиксаторов: при недостаточной жесткости там часто возникают трещины. Заводской принцип петлевой системы допускает замену на усиленные петли с осевым штырем диаметром не менее 25 мм.
Перед покраской необходимо выполнить антикоррозийную обработку поверхности: пескоструй, грунтование и нанесение двухслойной эмали. Это особенно важно при эксплуатации в регионах с повышенной влажностью или агрессивной средой (гравий с примесью соли, цементная пыль). Практика показывает, что качественно изготовленный и усиленный борт служит не менее 5–7 лет даже при интенсивной работе самосвала.

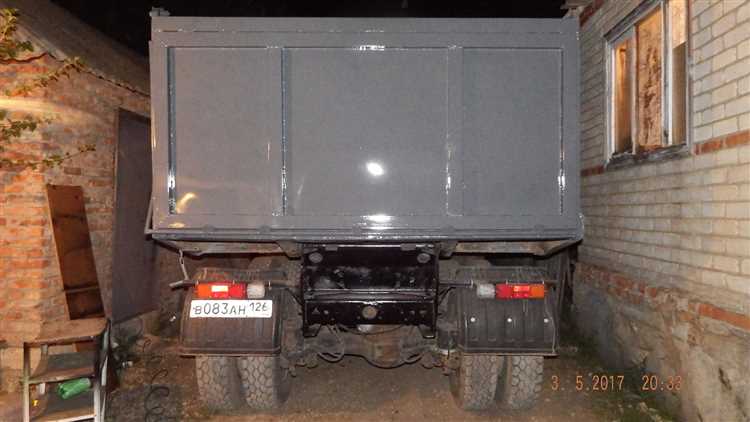

Замеры и определение размеров будущего борта по габаритам кузова
Перед изготовлением заднего борта необходимо точно определить геометрию кузова. Ширина замеряется по внутренним краям боковых стенок в верхней и нижней точках – даже незначительный перекос повлияет на посадку и плотность прилегания борта. Если обнаружены расхождения, борт изготавливается по минимальному значению, с последующей подгонкой уплотнений.
Высота борта определяется от уровня пола кузова до нижнего края задней рамки. Важно учесть зазор на петли и механизм фиксации – стандартно это 20–30 мм, в зависимости от типа навески. При планировании усилений и приварных элементов дополнительно учитываются их габариты, чтобы не выйти за пределы общей высоты.
Толщина будущего борта зависит от типа стали и предполагаемой нагрузки. Для самосвалов КАМАЗ с грузоподъёмностью до 15 тонн оптимальна сталь 09Г2С толщиной 4–5 мм. При этом учитываются усилительные ребра и необходимость установки проушин под крепёж.
Если задняя рама имеет скос или арочные усиления, проводится замер по нескольким вертикальным точкам с шагом 200–300 мм. Это исключит зазоры и обеспечит равномерную нагрузку при закрытии. Плоскость прилегания проверяется уровнем и ниточным отвесом.
При наличии отбойников или штатных направляющих под петли, их расположение фиксируется с точностью до миллиметра, с учётом припусков на сварочные швы. Отступы от кромок делаются в соответствии с толщиной металла, чтобы избежать деформации при установке.

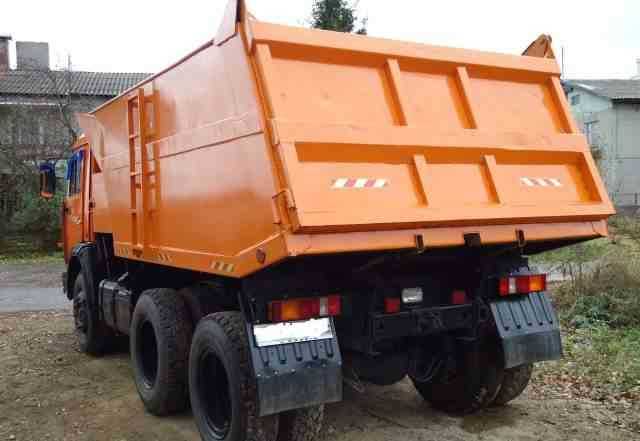

Выбор металлопроката и оптимальной толщины листа для борта
Для изготовления заднего борта самосвала КАМАЗ наиболее рационально использовать конструкционную углеродистую сталь марки Ст3 или низколегированную 09Г2С. Первая обеспечивает приемлемую прочность при умеренной цене, вторая – лучшую стойкость к деформации и ударным нагрузкам при эксплуатации в агрессивной среде и при низких температурах.
Оптимальная толщина листа зависит от типа груза и условий эксплуатации. При перевозке сыпучих материалов без крупных включений (песок, гравий до 20 мм) достаточна толщина 4 мм. Для щебня и строительного боя с фракцией до 50 мм рекомендуется использовать лист 5 мм. В условиях интенсивной эксплуатации (карьеры, перегрузки, частая выгрузка ковшом) минимально допустимая толщина – 6 мм, предпочтительно из стали 09Г2С.
При выборе металлопроката важно учитывать предельное значение временного сопротивления на разрыв. Для стали Ст3 – 370–510 МПа, для 09Г2С – до 590 МПа. Чем выше это значение, тем дольше борт сохраняет форму без остаточных деформаций.
Рекомендуется избегать оцинкованного и нержавеющего проката – они значительно удорожают конструкцию без критического повышения ресурса, а также сложны в сварке. Использование горячекатаных листов предпочтительнее холоднокатаных – они обладают большей ударной вязкостью и лучше воспринимают динамические нагрузки.
Важный аспект – геометрия борта. При габаритах КАМАЗовского кузова (ширина до 2,3 м) увеличение толщины листа выше 6 мм приводит к росту массы борта более чем на 40 кг, что снижает полезную грузоподъёмность и увеличивает нагрузку на петли и механизмы подъёма.
Для усиления конструкции применяются продольные ребра жёсткости из полосы 40×4 или 50×5 мм, привариваемые с шагом 300–400 мм. Это позволяет применять менее толстый лист без потери прочности. Таким образом, при грамотном подборе стали и усилении конструкции можно снизить вес борта до 80–90 кг без ущерба для его ресурса.
Подготовка чертежа и разметка металла под резку
Перед началом изготовления заднего борта для самосвала КАМАЗ необходимо точно определить габариты изделия с учётом модели кузова. Стандартная ширина платформы – 2320 мм, высота борта – 600–800 мм, толщина стали – 4–6 мм. Для средней нагрузки используется листовая сталь 09Г2С или Ст3, предпочтительно без коррозии и деформаций.
Чертёж выполняется в масштабе 1:1 на миллиметровке или в CAD-программе (например, AutoCAD, Компас-3D). Учитываются технологические зазоры под сварочные швы (2–3 мм), места установки петель и замков. Расстояние между петлями – не более 700 мм, смещение от краёв борта – 100–150 мм. Закладные элементы для усиления (ребра жёсткости, упоры) сразу вносятся в чертёж с указанием размеров и положения.
Перед разметкой металл очищается от ржавчины и масла. Разметка выполняется керном и чертилкой по линейке и угольнику. Все линии реза должны быть чётко видны, особенно на углах. Радиусы скруглений размечаются циркулем; острые углы избегаются – они ослабляют конструкцию. Контроль размеров проводится металлической рулеткой с точностью до 1 мм. На листе отдельно отмечаются участки под отверстия под болты, оси и фиксаторы, с центровкой по чертежу.
До начала резки обязательно повторная проверка всех размеров по кузову автомобиля. Отклонения более 3 мм недопустимы, так как это усложнит сварку и приведёт к перекосам при установке борта.
Технология сварки каркаса и листовой части заднего борта
Каркас заднего борта изготавливается из профильной трубы сечением не менее 60×40×3 мм для обеспечения жесткости при динамических нагрузках. Все элементы рамы предварительно обрабатываются от коррозии механическим способом и обезжириваются ацетоном. Сборка каркаса проводится на ровной плите с использованием прихваток длиной не более 20 мм с интервалом 200–250 мм.
Для сварки применяется полуавтоматическая сварка в среде защитного газа (СО2 или Ar+CO2) с проволокой диаметром 1,0–1,2 мм. Оптимальный режим: ток 120–160 А, напряжение 18–22 В, скорость подачи проволоки подбирается в зависимости от положения сварки и зазора. Применение импульсной сварки снижает деформации при соединении профильных элементов.
Листовая часть заднего борта изготавливается из стали толщиной 4–5 мм. Перед сваркой лист фиксируется струбцинами к каркасу с зазором не более 1 мм. Сварка осуществляется сплошным швом по периметру, длина шва на одну сторону – не менее 80% от общей длины соединения. Начинать сварку необходимо с середины сторон для равномерного распределения напряжений.
После сварки производится зачистка швов шлифовальным кругом, контроль целостности визуальным методом и проверка отсутствия подрезов. Для увеличения ресурса конструкции все сварные соединения обрабатываются антикоррозийной грунтовкой на эпоксидной основе.

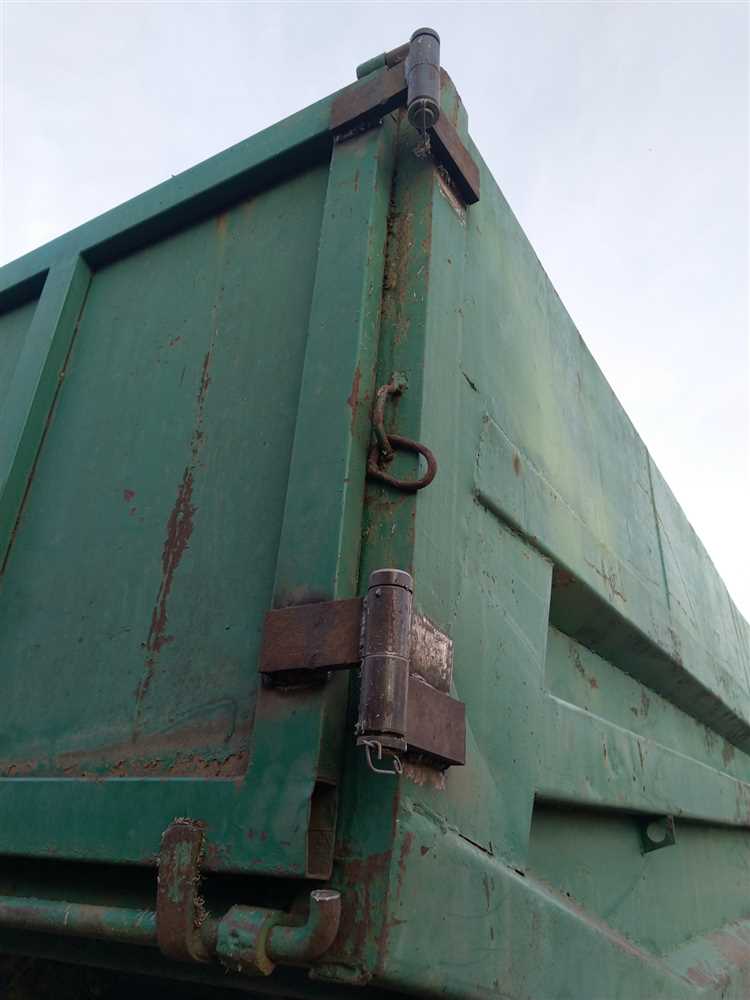

Установка петель и проверка угла открывания борта
Петли монтируются на предварительно размеченные места рамы и заднего борта. Расстояние между осями петель – не менее 900 мм, чтобы обеспечить равномерную нагрузку и предотвратить перекос при открывании. Для сварки используется электрод УОНИ-13/55 диаметром 3 мм, ток – 90–110 А. Швы провариваются в два прохода с обязательным проваром корня шва.
Оси петель должны быть выполнены из стали 40Х или 45, термообработаны до твердости 40–45 HRC. Допуск на диаметр осей – не более ±0,1 мм. Втулки – из бронзы БрАЖ 9-4, посадка – с натягом 0,05–0,1 мм. После монтажа втулок и осей необходимо обеспечить свободный ход борта без заеданий при усилии не более 15 кг.
Угол открывания борта проверяется после установки ограничителей. Оптимальный угол – 85–90°, при котором обеспечивается полный сброс сыпучих материалов. Угол замеряется транспортиром или электронным угломером от вертикали борта в открытом положении. Если угол меньше, необходимо изменить положение ограничительных цепей или уголков. При превышении – укоротить длину крепежа ограничителя. Контроль проводится с грузом в кузове, чтобы учесть возможные деформации.

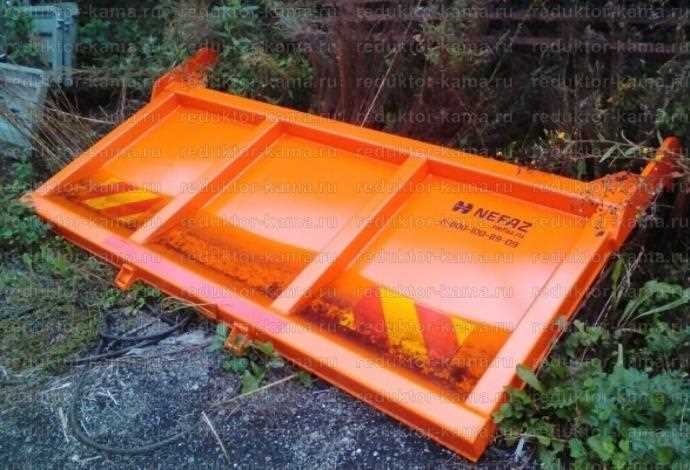

Монтаж запорных механизмов и усиление мест крепления
Для монтажа запорных механизмов на задний борт КАМАЗ самосвала необходимо выбрать элементы, которые обеспечат надежную фиксацию и легкость в эксплуатации. Оптимальным решением будут механизмы с высокой прочностью и стойкостью к внешним воздействиям, например, механизмы с износостойкими пружинами и прочными фиксирующими элементами.
Основной задачей в процессе установки является правильное распределение нагрузки на элементы крепления. Места, где происходят основные нагрузки на задний борт, следует усилить дополнительными металлическими пластинами или уголками. Рекомендуется использовать сталь толщиной 4–6 мм, так как это обеспечит необходимую жесткость без значительного увеличения веса конструкции.
Особое внимание следует уделить монтажу запорных механизмов в области петель. Места крепления петель должны быть укреплены при помощи усиленных заклепок или болтов с высокой прочностью на сдвиг, чтобы избежать их деформации или поломки при частых нагрузках. Для этого применяют болты с маркировкой 10.9 или выше.
Монтаж запорных механизмов требует точного выравнивания крепежных элементов, чтобы избежать перекоса и ускоренного износа. Для обеспечения лучшей фиксации запорных элементов используют дополнительные пластиковые втулки, которые снижат трение и продлят срок службы механизмов.
Усиление мест крепления заключается в добавлении жесткости конструкции, что можно сделать, установив дополнительные усилительные стержни или балки, которые соединяют основные элементы заднего борта с кузовом самосвала. Эти элементы должны быть приварены с использованием качественных сварочных материалов, таких как сталь с электродами для сварки в среде инертного газа, что предотвратит возникновение трещин и коррозии.
После монтажа рекомендуется провести контроль натяжения всех крепежных элементов и провести тестирование на эксплуатационную нагрузку, чтобы убедиться в надежности всей конструкции и запорных механизмов. Это важно для обеспечения безопасности и долговечности самосвала.
Покраска и защита заднего борта от коррозии
Процесс защиты от коррозии состоит из нескольких этапов:
- Подготовка поверхности. Перед покраской задний борт необходимо тщательно очистить от грязи, пыли и ржавчины. Для этого используется щетка по металлу или специальное оборудование (пескоструйная обработка), что позволяет удалить старую краску и загрязнения. Это необходимо для того, чтобы новый слой покрытия хорошо прилегал к металлу.
- Применение антикоррозийного грунта. Для предотвращения появления ржавчины на металле важно использовать антикоррозийный грунт. Он создает защитный слой, который предотвращает контакт влаги с металлом и способствует лучшему сцеплению с верхним слоем краски. Грунт следует наносить в два-три слоя для максимальной эффективности.
- Покраска. Используются стойкие к воздействию внешней среды краски, предпочтительно на основе полиуретана или эпоксидных смол. Эти краски обладают высокой устойчивостью к агрессивным воздействиям, таким как химические реагенты, осадки и механическое воздействие. Покраска проводится в несколько слоев, обеспечивая равномерное покрытие и достаточную толщину для защиты от повреждений.
- Финишное покрытие. После покраски рекомендуется нанести защитное финишное покрытие, которое придаст дополнительную стойкость к воздействию ультрафиолетовых лучей и механических повреждений. Это может быть специальный лак, который улучшит внешний вид и увеличит срок службы покрытия.
Кроме стандартной покраски, существуют дополнительные меры для защиты заднего борта:
- Антикоррозийные покрытия. Некоторые производители предлагают нанесение на металл жидкой резины или других полимерных составов, которые создают плотный защитный слой, способный противостоять не только ржавчине, но и механическим повреждениям.
- Регулярный осмотр и уход. Важно не забывать о регулярном осмотре заднего борта и своевременной очистке от загрязнений. Это предотвратит образование коррозии в местах, где возможен контакт с агрессивными химическими веществами.
Правильная покраска и защита от коррозии заднего борта на КАМАЗе обеспечивают долговечность и надежность автомобиля, что особенно важно при эксплуатации в условиях постоянного воздействия воды, соли и грязи. Соблюдение рекомендаций по нанесению защитных слоев поможет избежать дорогостоящих ремонтов и продлить срок службы самосвала.
Вопрос-ответ:
Какие материалы используются для изготовления заднего борта на КАМАЗ самосвал?
Для изготовления заднего борта на КАМАЗ самосвал обычно используют сталь с высокой прочностью, поскольку она должна выдерживать большие нагрузки и воздействие внешних факторов. Иногда применяют усиленные сплавы для улучшения сопротивления к коррозии. Чаще всего для этой цели используется сталь марки СТ3 или аналогичные материалы с антикоррозийной обработкой.
Какой процесс изготовления заднего борта на КАМАЗ самосвал?
Процесс изготовления заднего борта начинается с разработки чертежей, на которых указываются все размеры и детали. Далее выполняется раскрой металла на станке, сварка отдельных частей, а затем монтаж и установка борта на самосвал. Важно, чтобы все соединения были герметичными и надежными, поскольку борт должен выдерживать серьёзные механические воздействия. После сборки проводятся проверки на прочность и соответствие стандартам.
Какие особенности конструкции заднего борта для КАМАЗа при его замене?
При замене заднего борта важно учитывать точные размеры и тип используемой конструкции, так как различные модели КАМАЗов могут иметь отличия в креплении и размере борта. В некоторых случаях борт может быть оснащён дополнительными механизмами для облегчения его работы, например, гидравлическими системами или специальными уплотнителями для предотвращения попадания влаги и грязи.
Сколько времени занимает изготовление и установка заднего борта на КАМАЗ самосвал?
Изготовление заднего борта занимает от нескольких дней до недели в зависимости от сложности заказа и наличия необходимых материалов. Установка обычно занимает несколько часов, если все детали готовы и нет необходимости в дополнительных настройках. Важно, чтобы процесс установки проходил с учётом всех технических характеристик автомобиля, чтобы борт был установлен правильно и безопасно.
Какие возможные проблемы могут возникнуть при изготовлении заднего борта на КАМАЗ самосвал?
Одна из основных проблем при изготовлении заднего борта — это точность измерений. Если борт будет изготовлен с отклонениями, это может привести к проблемам с установкой и функциональностью. Также стоит учитывать качество используемых материалов. Плохое качество стали или неправильная обработка может привести к быстрому износу и коррозии. Иногда возникают сложности с выполнением сварных швов, которые должны быть прочными и долговечными, особенно при эксплуатации в тяжёлых условиях.
