Как настроить китайские фары lexus rx

Установка китайских фар на Lexus RX требует не просто механической замены блоков, а точной настройки светового пучка, чтобы исключить ослепление встречных водителей и обеспечить корректное освещение дорожного полотна. Большинство китайских аналогов поставляются без точных заводских параметров под конкретную модель, что делает настройку обязательным этапом.

Оптимальная настройка возможна только после фиксации уровня кузова – автомобиль должен стоять на ровной поверхности с давлением в шинах, соответствующим рекомендованному значению. Высота центра фар до земли фиксируется рулеткой, далее на стене размечается горизонтальная линия. Расстояние от автомобиля до стены – 5 метров, угол наклона пучка для ближнего света – приблизительно 1 см на каждый метр, то есть на 5 метрах – 5 см ниже центра фары.

Корректировка проводится с помощью регулировочных винтов, которые расположены с тыльной стороны фары. Один из них отвечает за вертикальное положение, другой – за горизонтальное. Китайские фары нередко имеют обратную логику регулировки – перед началом желательно ознакомиться с маркировкой или протестировать изменения на малом ходу винта. Для точного результата желательно использовать экран с разметкой и лазерный уровень, если он есть в наличии.

После настройки ближнего света необходимо включить дальний и убедиться, что его пучок не отклоняется в сторону и не превышает допустимую высоту. Если наблюдается смещение, это указывает на конструктивную проблему в линзе или неправильную геометрию корпуса. В таком случае настройка не даст результата, и потребуется доработка креплений или замена фары.

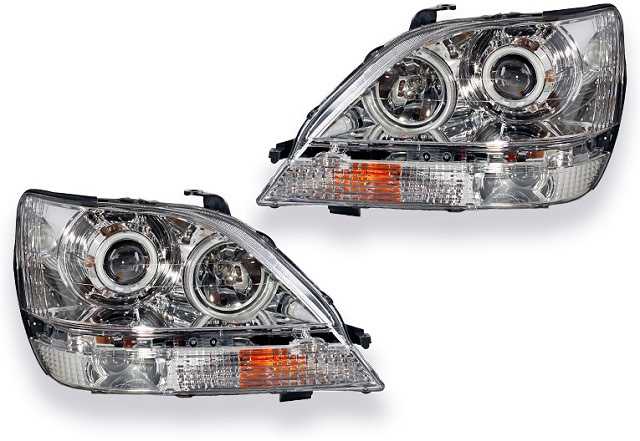

Выбор подходящей модели китайских фар для Lexus RX

Перед покупкой китайских фар для Lexus RX необходимо учитывать год выпуска автомобиля. Для RX второго поколения (2003–2008) подходят фары с маркировкой ALV или Koito, которые часто встречаются в китайских репликах. Для RX третьего поколения (2009–2015) стоит искать аналоги с системой AFS и корректной разметкой под линзы типа D4S. Четвёртое поколение (2015–2022) требует более точного соответствия штатной проводке и контроллерам CAN-шины, поэтому важно выбирать модели с интеграцией под заводскую проводку без необходимости в дополнительных адаптерах.

Необходимо проверить соответствие крепёжных точек. Некоторые китайские производители, такие как Depo и Eagle Eyes, выпускают модели с точным дублированием штатных креплений, что избавляет от доработок корпуса. При покупке уточняйте наличие регулировочных винтов и моторов корректора, особенно если в оригинальных фарах они были встроены.

Оптимальный выбор – модели с би-линзой, поддерживающей ксенон или LED-лампы стандарта D-серии (D2S, D4S). Важно, чтобы фара имела чёткую светотеневую границу и не слепила встречный поток. Проверяйте наличие соответствия ECE или DOT, даже если маркировка формальна: это показатель уровня исполнения.

Избегайте универсальных моделей с надписью «подходит ко всем RX», так как такие варианты часто не совпадают по геометрии и требуют вмешательства в электрику. Надёжнее всего – модели, адаптированные под конкретный год и комплектацию, например, с разъёмами под штатные блоки розжига Koito или Mitsubishi.

Подготовка инструментов и демонтаж штатной оптики

Для демонтажа фар на Lexus RX потребуется набор торцевых головок (основные – на 10 мм), удлинитель, трещотка, пластиковые съемники, крестовая отвертка и перчатки. Работу желательно проводить в тёплом, хорошо освещённом помещении, с отключённой клеммой аккумулятора.

Сначала открывается капот. Снимаются пластиковые клипсы и пистоны с верхней части переднего бампера, после чего откручиваются болты под капотом, фиксирующие бампер и верхнюю часть фары. Далее выкручиваются винты из-под колёсных арок, удерживающие боковые крепления бампера. Аккуратно отщёлкиваются защёлки снизу – для доступа может потребоваться подъём авто или установка на домкрат.

Перед снятием фары нужно аккуратно потянуть бампер вперёд, чтобы освободить его от зацепов в районе фары. Затем выкручиваются оставшиеся болты крепления самой фары. После отсоединения разъёмов питания фару можно извлечь.

Все винты и крепления желательно складывать по группам, соответствующим их местам установки, чтобы упростить обратную сборку. При наличии фароомывателей предварительно отключается питание и отсоединяется шланг подачи жидкости, подготовив ёмкость для сбора остатка.

Подключение разъёмов и проверка совместимости электрики

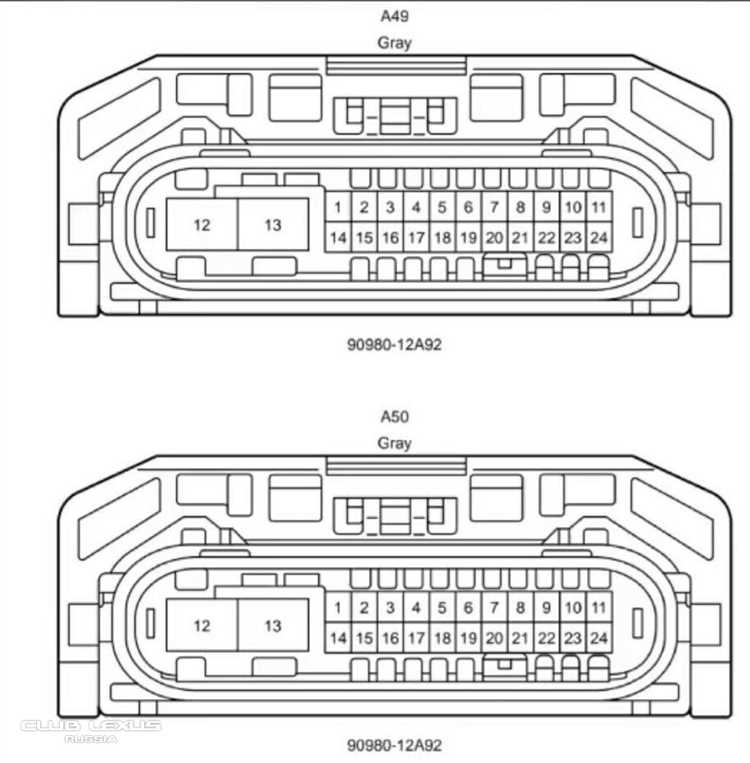

Перед установкой китайских фар на Lexus RX необходимо проверить соответствие разъёмов штатной проводки и новой оптики. Большинство китайских фар поставляются с универсальными разъёмами типа H11 или HB4, в то время как на RX применяются специфические многоконтактные фишки.

Для подключения без ошибок необходимо использовать переходные адаптеры или изготовить переходник самостоятельно. Распиновка фар должна соответствовать штатной схеме, иначе возможны сбои в работе ближнего и дальнего света, а также некорректная работа ДХО и указателей поворота.

Проверку совместимости следует начинать с мультиметром. Сначала измеряется напряжение на каждой клемме штатного разъёма при включении разных режимов освещения. Полученные данные сопоставляются со схемой китайской фары. При расхождениях обязательно использовать реле или диоды для согласования сигналов.

Особое внимание уделяется функции автоматической коррекции и адаптивного освещения (если применимо). Китайские аналоги часто не поддерживают CAN-шину, из-за чего могут возникнуть ошибки на приборной панели. Для решения этой проблемы требуется установка эмулятора CAN или отключение соответствующих ошибок через OBD-II адаптер.

Ниже приведён список типичных обозначений проводов и их назначения:

После подключения фар необходимо включить каждый режим и проверить работоспособность. Если один из режимов не функционирует, проверяются сигналы и корректность распиновки. Не допускается подключение методом «подбора» – это может привести к короткому замыканию и выходу из строя блока управления светом.

Регулировка угла наклона и высоты светового пучка

После установки китайских фар на Lexus RX критически важно правильно отрегулировать направление светового пучка, чтобы исключить ослепление встречных водителей и обеспечить оптимальную зону освещения. Регулировку рекомендуется проводить в тёмное время суток на ровной горизонтальной площадке с перпендикулярной стеной, на расстоянии 5 метров от бампера.

1. Заправьте бак полностью и разместите автомобиль на ровной поверхности. Установите давление в шинах согласно заводским рекомендациям.
2. Измерьте расстояние от земли до центра линзы ближнего света на каждой фаре. Зафиксируйте значения – они понадобятся для построения контрольной разметки на стене.
3. На стене нанесите две горизонтальные линии: первая на уровне центров фар, вторая на 5 см ниже. Это стандартный уровень падения пучка на 5 м расстоянии (падение 1 см на каждый метр).
4. Включите ближний свет. Световые пятна должны касаться нижней линии и быть симметричными относительно центральной оси автомобиля. Если пучок выше – фары слепят, ниже – освещают слишком близко.
5. Регулировочные винты находятся на задней части корпуса фары. Один отвечает за вертикальный наклон, другой – за горизонтальное смещение. Поворачивайте винт вертикальной настройки, пока верхняя граница светового пучка не совпадёт с нижней разметкой на стене.
6. Проверьте горизонтальную направленность: пучок не должен «уходить» влево. Корректируйте вторым винтом при необходимости.
7. После регулировки проконтролируйте стабильность крепления фар и повторно проверьте настройки после первой поездки, особенно по неровной дороге.

При наличии автокорректора, убедитесь, что он работает корректно: пучок должен немного опускаться при загрузке задней части автомобиля.

Настройка дневных ходовых огней и габаритной подсветки

Перед началом работ необходимо отключить аккумулятор, чтобы исключить короткое замыкание при подключении. Китайские фары для Lexus RX, как правило, имеют отдельные провода для дневных ходовых огней (ДХО) и габаритов. Обычно это белый или синий провод для ДХО и зелёный или жёлтый для габаритов, однако уточнять схему подключения следует по инструкции производителя фар.

ДХО должны включаться автоматически при запуске двигателя и гаснуть при включении ближнего света. Для реализации этой функции используется реле с контролем напряжения или модуль автоматического управления. Подключение ДХО выполняется через замок зажигания или к цепи ACC. При необходимости исключения ошибок на приборной панели устанавливается резистор нагрузки 6 Ом, мощностью не менее 25 Вт, параллельно цепи ДХО.

Габаритная подсветка должна включаться при повороте ручки светового переключателя в первое положение. Питание берётся с цепи штатных габаритов, а подключение выполняется через предохранитель не более 5 А. При подключении к CAN-шине важно использовать согласующий модуль, чтобы избежать конфликтов с электроникой автомобиля.

Для точной регулировки яркости ДХО и габаритов устанавливаются драйверы с ШИМ-регуляцией. Это особенно актуально, если фары оснащены яркими светодиодами, которые могут слепить встречный транспорт. Рекомендуемая яркость ДХО – не более 1200 кд, габаритов – до 400 кд. Измерение проводится с расстояния 25 метров при помощи люксметра.

После настройки необходимо проверить корректность работы каждого режима: включение/выключение при запуске двигателя, переключение на габариты, отсутствие ошибок на панели. Только после этого допускается повторное подключение аккумулятора и эксплуатация автомобиля.

Тестирование работы фар в разных режимах освещения

После установки китайских фар на Lexus RX важно провести тщательное тестирование их работы в различных режимах освещения. Это поможет оценить эффективность регулировки и выявить возможные проблемы, связанные с направлением света или его интенсивностью.

Первым шагом является проверка работы ближнего света. Включите фары и убедитесь, что световой поток не ослепляет встречных водителей, но при этом достаточно яркий для хорошей видимости дороги. Рекомендуется провести тест на ровном участке дороги в ночное время, чтобы точно оценить угол освещения. Если свет выходит за пределы нормативных значений, потребуется корректировка положения фар по вертикали.

Следующий этап – проверка дальнего света. Включите дальний свет и проверьте, насколько эффективно фары освещают дорогу на расстоянии. Убедитесь, что дальний свет не затмевает ближний и не создаёт ослепляющий эффект. Также важно проверить, не появляется ли ярких пятен или слабых участков на дороге, что может свидетельствовать о дефекте или неправильной настройке.

Также необходимо оценить работу противотуманных фар. Эти фары должны обеспечивать широкий угол освещения низкой интенсивности, чтобы не ослеплять водителей в условиях тумана или дождя. Тестирование лучше проводить в условиях плохой видимости, например, в дождь или в туман. Если противотуманные фары создают яркие блики, это может говорить о неправильном угле установки.

Кроме того, важно проверить плавность перехода между режимами. Включайте и выключайте ближний и дальний свет несколько раз подряд, чтобы убедиться, что фары работают без задержек и проблем в переключении. Если при включении дальнего света возникает резкий скачок в яркости или другие сбои, это может указывать на неисправности или недостаточную настройку.

Не забудьте провести проверку на стабильность работы фар при различных оборотах двигателя. Некоторые китайские фары могут вести себя иначе при изменении напряжения в бортовой сети, что может повлиять на яркость или корректность работы освещения. Проверка при различных оборотах двигателя поможет выявить такие проблемы заранее.

Устранение ошибок на приборной панели после установки

После установки китайских фар на Lexus RX, пользователи могут столкнуться с появлением ошибок на приборной панели, таких как «Ошибка системы освещения» или «Неисправность фары». Это связано с различиями в электрических схемах и специфике работы новых фар. Чтобы устранить эти проблемы, следуйте нижеследующим рекомендациям.

1. Проверка подключения

Первым шагом стоит убедиться, что все подключения выполнены правильно. Неправильно подключенные разъемы или незащищенные контакты могут вызвать ошибку на панели. Проверьте соединение проводов, убедитесь, что они плотно сидят в разъемах, и нет поврежденных участков проводки.

2. Использование резисторов нагрузки

Некоторые китайские фары могут иметь отличные от оригинальных светодиодные элементы, которые потребляют меньше энергии, чем штатные. Это может привести к неверному сигналу в бортовой системе, которая воспринимает это как неисправность. Чтобы избежать ошибок, установите дополнительные резисторы нагрузки, которые помогут имитировать нормальное потребление энергии. Эти резисторы устанавливаются параллельно лампам и помогают сбалансировать сигнал в системе.

3. Сброс ошибок через диагностический сканер

Если ошибки все еще отображаются на приборной панели, выполните диагностику с помощью OBD-II сканера. Это устройство позволяет сбросить ошибки из памяти автомобиля, не требуя вмешательства в проводку. Подключите сканер, выберите нужную модель и выполните команду сброса ошибок. После этого проверьте приборную панель снова.

4. Обновление прошивки блока управления

В некоторых случаях проблема может быть связана с устаревшей прошивкой блока управления автомобиля. Если установка фар не устранила ошибку, обновление прошивки может помочь устранить несовместимость системы с новыми компонентами. Для этого посетите авторизованный сервисный центр или используйте специализированное оборудование для обновления прошивки.

5. Проверка состояния блока предохранителей

Ошибки могут быть вызваны сгоревшими предохранителями, которые не выдерживают нагрузки от новых фар. Проверьте блок предохранителей и замените поврежденные элементы. Это особенно важно, если фару с высоким потреблением мощности подключили к системе, предназначенной для более слабых источников света.

6. Использование адаптера для LED-фары

В некоторых случаях фары требуют установки адаптеров, которые корректируют сигнал для бортового компьютера. Эти адаптеры предназначены для корректной работы с системой автомобиля и устраняют ошибки, связанные с нестандартными источниками света.

Вопрос-ответ:

Как правильно настроить китайские фары на Lexus RX?

Для настройки китайских фар на Lexus RX нужно выполнить несколько шагов. Во-первых, убедитесь, что фары установлены правильно и фиксированы на автомобиле. Далее, используйте регулировочные винты для вертикальной и горизонтальной настройки. Разместите автомобиль на ровной поверхности, лучше всего в условиях ночного времени, чтобы оценить яркость и направленность света. Проверьте, чтобы свет не ослеплял других водителей и был направлен на нужную область дороги.

Нужно ли использовать специальные инструменты для настройки китайских фар на Lexus RX?

Для настройки китайских фар на Lexus RX не требуется специфического оборудования, однако понадобятся стандартные инструменты, такие как отвертки для регулировки винтов. Главное — это точность в измерениях и наличие ровной поверхности для проверки работы фар. Можно использовать стенку с метками для более точной настройки.

Какие сложности могут возникнуть при настройке китайских фар на Lexus RX?

Основные трудности при настройке китайских фар связаны с качеством сборки самих фар. Некоторые китайские модели могут иметь недостаточную точность в регулировке или несовпадение направлений световых лучей с заводскими параметрами. В таких случаях стоит внимательно проверять, как фары светят на дороге, и при необходимости проводить дополнительные регулировки. Также могут возникнуть проблемы с креплением фар или их установкой, если они не идеально подходят для этой модели автомобиля.

Какие фары лучше установить на Lexus RX: китайские или оригинальные?

Оригинальные фары, как правило, имеют более высокое качество освещения и долговечности, так как они производятся с учетом всех параметров и особенностей модели автомобиля. Китайские фары могут быть дешевле, но их качество может варьироваться. Если для вас важна экономия, китайские фары могут быть хорошим выбором, но следует быть готовым к возможным проблемам с регулировкой или долговечностью. Рекомендуется всегда проверять качество и отзывы перед покупкой.

Как проверить правильность настроек китайских фар на Lexus RX?

Для проверки правильности настроек китайских фар на Lexus RX можно провести несколько тестов. Установите автомобиль на ровную поверхность и включите фары ночью. Оцените, как они освещают дорогу: свет должен быть направлен немного вниз и в стороны, чтобы не слепить водителей встречных автомобилей. Также важно убедиться, что световой поток равномерно распределен и не вызывает засветов или бликов. Если фары светят слишком сильно или скошены, необходимо подкорректировать их положение.
