Современные электронные спидометры устанавливаются на КамАЗ в качестве замены устаревших механических приборов. При этом важно учитывать, что штатная проводка и блоки управления многих моделей КамАЗ изначально рассчитаны на аналоговую систему считывания скорости. Установка электронного спидометра без тахографа требует точного понимания схемы подключения и источника импульсов.
Для корректной работы электронного спидометра необходимо обеспечить стабильный сигнал с датчика скорости. Чаще всего используется датчик скорости ГВП-2 или аналогичный, устанавливаемый на коробке передач. Он передаёт импульсы на спидометр через два сигнальных провода и один «массовый». Важно обеспечить качественное заземление и использовать экранированный провод, чтобы избежать помех.
Подключение осуществляется напрямую: сигнальные провода датчика подключаются к входу спидометра, соблюдая полярность. Если на приборной панели отсутствует штатный разъём, потребуется изготовить переходник или использовать клеммные соединения. Напряжение питания прибора – 12 или 24 В в зависимости от модели КамАЗа и самого спидометра.
При отсутствии тахографа отключается цепь передачи данных CAN, если она предусмотрена. Это исключает ложные ошибки в блоке управления. Настройка количества импульсов на километр (K-фактор) производится вручную – с учётом передаточного числа коробки и типа ведущих мостов. Значение указывается в инструкции к спидометру и вводится через сервисную кнопку или программируемый интерфейс.

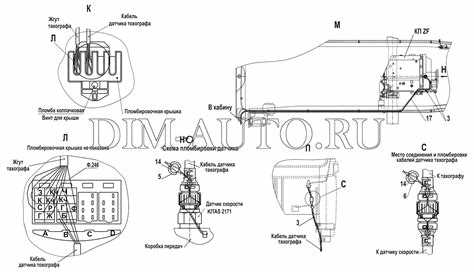

Выбор подходящего электронного спидометра для модели Камаза
При подборе электронного спидометра для Камаза необходимо учитывать модель автомобиля, тип трансмиссии и наличие штатных датчиков скорости. Для КамАЗов с механической коробкой передач без штатного тахографа подойдут спидометры, совместимые с сигналами от датчика скорости с выходом типа «релейный» или «открытый коллектор».
Оптимальный выбор – спидометр, рассчитанный на входной сигнал 500–2000 импульсов на километр. Например, устройства VDO Viewline с конфигурацией 12/24 В и поддержкой программируемого коэффициента K (в диапазоне от 500 до 399 999 имп/км) позволяют точно откалибровать показания под конкретный редуктор и шины.
Если на КамАЗе отсутствует штатный датчик скорости, потребуется установить внешний датчик на коробку передач или карданный вал. Важно, чтобы выбранный спидометр поддерживал тип сигнала, соответствующий характеристикам датчика: аналоговый (напряжение 0–5 В) или цифровой (импульсный).
Для старых моделей, таких как КамАЗ-5320, подойдут спидометры с независимым питанием, возможностью работы без CAN-шины и функцией ручной настройки импульсов. В случае современных модификаций с электроникой, желательно выбирать устройства с поддержкой интерфейса J1939, если планируется интеграция в существующую сеть.
Рекомендация: перед покупкой необходимо определить точное передаточное число главной пары и диаметр колес, чтобы правильно рассчитать коэффициент импульсов. Без этой информации калибровка невозможна.
Необходимые инструменты и комплектующие для установки
Электронный спидометр – совместимая модель, рассчитанная на установку без интеграции с тахографом. Подходит, например, ВЕГА СП-63 или АТОЛ ДС-21.
Датчик скорости – электронный, резьбовой тип с выходным сигналом 5–12 В. Обязательно проверяйте резьбу на совместимость с коробкой передач КамАЗ (обычно М22×1,5).
Переходной жгут – для соединения датчика скорости с проводкой. Желательно использовать заводской комплект, подходящий под конкретную модель спидометра, чтобы избежать ошибок подключения.
Проводка – медный многожильный кабель сечением 0,75–1,0 мм², термостойкий. Необходима изоляция не ниже -40°C…+100°C. Для надежного подключения – наконечники НШВИ и термоусадочная трубка.
Инструменты: набор головок (от 10 до 22 мм), отвертки с крестовым и плоским жалом, пассатижи, бокорезы, кримпер для обжима наконечников, мультиметр для проверки напряжения и целостности цепей.
Крепеж: монтажные хомуты, саморезы по металлу, пластиковые стяжки. Для надежной фиксации – двухсторонний скотч 3M или монтажная площадка под стяжку.
Дополнительно: изолента ПВХ, силиконовый герметик для герметизации соединений, спиртовые салфетки для обезжиривания поверхностей перед монтажом.
Определение точки подключения к датчику скорости
Для подключения электронного спидометра на КамАЗ без тахографа необходимо точно определить сигнальную линию с датчика скорости. На большинстве моделей КамАЗ используется индуктивный датчик скорости, установленный на коробке передач, рядом с карданным валом.
- Найдите трёхконтактный разъём датчика. Обычно контакты распределены следующим образом: масса (GND), питание (+12 В) и сигнальный выход (импульс).
- Подключите мультиметр в режиме измерения постоянного напряжения. Один щуп – на массу, второй – поочерёдно к каждому из контактов при включенном зажигании.
- Контакт с постоянным напряжением 12 В – питание. Контакт с нулевым потенциалом – масса. Третий контакт – сигнальный, его напряжение будет меняться при вращении кардана.
- Для точной идентификации сигнального провода включите зажигание, поднимите заднюю ось и кратковременно прокрутите колесо. Измерьте напряжение между сигнальным проводом и массой: должно появиться переменное импульсное напряжение (обычно от 0,5 до 10 В).
- После определения сигнального провода подведите его к электронному спидометру, соблюдая полярность и обеспечив надёжный контакт.
- Обязательно проверьте целостность изоляции и надёжность соединения, чтобы избежать помех и ложных показаний.
Пренебрежение точной идентификацией сигнального выхода приводит к некорректной работе спидометра или его полному отказу.

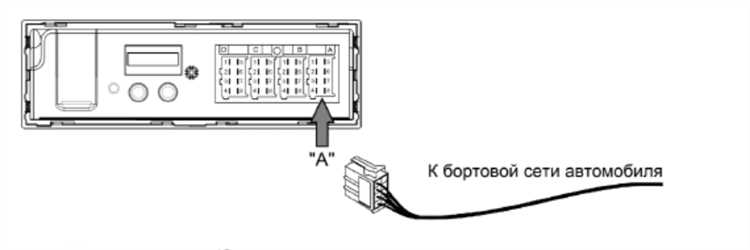

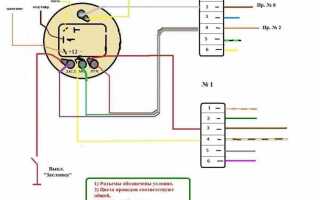

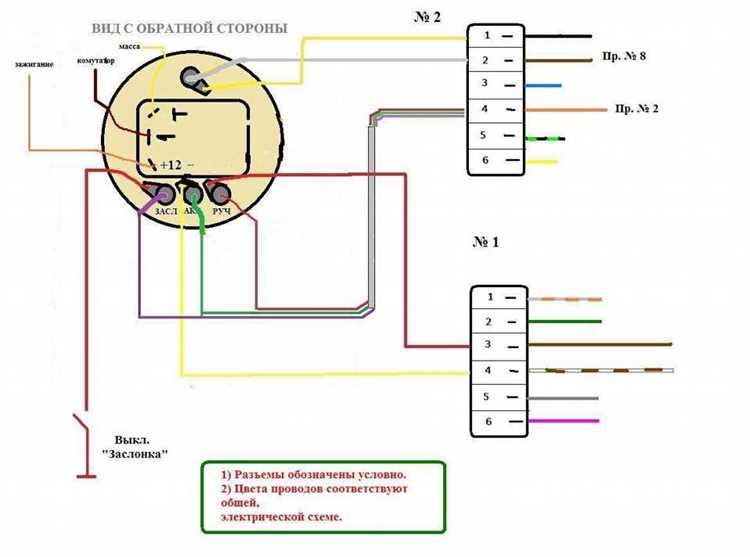

Схема подключения спидометра к электропроводке Камаза
Для подключения электронного спидометра на КамАЗ без тахографа требуется учитывать тип установленного датчика скорости и схему штатной электропроводки. На большинстве моделей КамАЗ используется датчик скорости на выходе КПП, работающий по принципу индукции или с использованием Hall-датчика.
- Питание подается от замка зажигания через предохранитель F12 (10А).
- Массу подключают к кузову либо к штатной «массе» на жгуте приборной панели.
- Сигнальный провод подводится напрямую к входу электронного спидометра (обычно маркируется как «Signal», «SIG» или «S»).
Если спидометр не является штатным, а устанавливается дополнительно, важно убедиться в совместимости импульсной частоты сигнала. Для корректной работы спидометра с Hall-датчиком частота сигнала должна находиться в пределах 1–100 Гц на скорости до 100 км/ч.
- Сначала отключите питание от аккумулятора.
- Найдите выходной штекер датчика скорости на коробке передач (обычно трёхконтактный разъём).
- Проложите три провода от датчика до панели приборов: питание, масса, сигнал.
- Подключите питание и массу к соответствующим клеммам, ориентируясь на цветовую маркировку жгута (красный – питание, чёрный – масса).
- Сигнальный провод подключите к входу электронного спидометра.
При необходимости можно использовать внешний делитель частоты или согласующий адаптер, если штатный сигнал не соответствует требованиям спидометра. После подключения обязательно провести проверку показаний с использованием GPS или контрольного пробега.

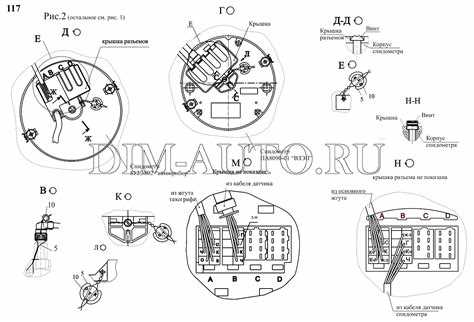

Проверка совместимости спидометра с блоком управления
Перед установкой электронного спидометра на КамАЗ без тахографа необходимо убедиться в его совместимости с блоком управления автомобиля. Современные спидометры работают с различными типами сигналов: импульсными, аналоговыми и цифровыми по CAN-шине. Для КамАЗов без тахографа чаще всего используется импульсный сигнал от датчика скорости на КПП.
Проверьте, поддерживает ли ваш спидометр частоту импульсов 6–10 имп./об, что соответствует параметрам штатного датчика скорости 22.3847. При отклонении от этих значений потребуется либо замена датчика, либо установка согласующего преобразователя сигнала. Также проверьте уровень сигнала: большинство спидометров работают с амплитудой 5 В, в то время как некоторые блоки управления выдают до 12 В.
Если ваш КамАЗ оснащён ЭБУ типа ЯМЗ-ЭБУ или МИКАС, проверьте, есть ли на его разъёмах выделенная линия для сигнала скорости (обычно контакт «B9» или «K-Line»). Если спидометр предназначен для работы по CAN-протоколу, а в системе отсутствует CAN-шина, устройство не будет функционировать.
Рекомендуется использовать мультиметр или осциллограф для проверки наличия и стабильности сигнала на выходе блока управления. При обнаружении нестабильных импульсов необходимо заменить датчик скорости или проверить целостность проводки между блоком и спидометром.
Подключение несовместимого спидометра может привести к неправильным показаниям, перегреву устройства или выходу из строя ЭБУ. Используйте документацию к спидометру и электрическую схему конкретной модели КамАЗа для точной идентификации всех сигналов.

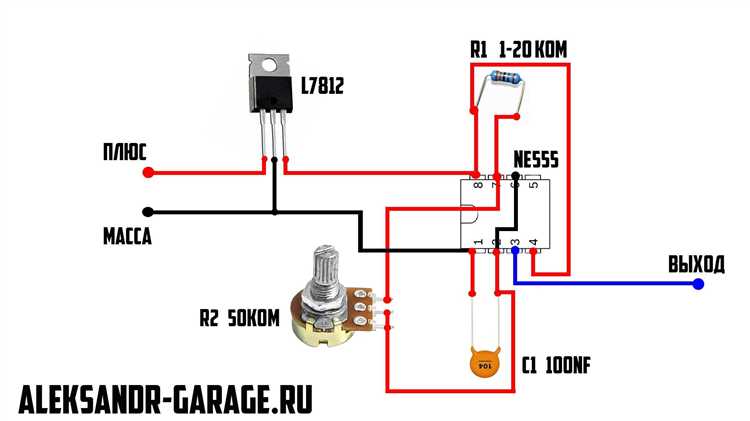

Порядок демонтажа старого аналогового спидометра
Перед началом демонтажа спидометра на Камазе необходимо отключить аккумулятор для предотвращения короткого замыкания и обеспечения безопасности. Для этого отсоедините минусовую клемму аккумулятора.
1. Снимите обшивку приборной панели. Используйте пластиковые лопатки для аккуратного снятия панелей, чтобы избежать повреждений. Некоторые элементы могут быть зафиксированы винтами, которые необходимо открутить с помощью отвертки.
2. Отсоедините соединительные провода. Найдите кабели, подключенные к спидометру, и аккуратно отсоедините их. Обычно это несколько проводов, которые отвечают за питание устройства, а также за сигналы с датчика скорости. Отсоединение проводов следует выполнять по очереди, запоминая их расположение для последующего подключения нового устройства.
3. Открутите крепежные винты спидометра. Обычно они располагаются на лицевой стороне панели и могут быть скрыты декоративными крышками. После того как винты будут откручены, осторожно извлеките спидометр из панели.
4. Проверьте состояние креплений. Если спидометр был установлен давно, крепежные элементы могут быть ослаблены или закисшими. В этом случае используйте проникающую смазку для облегчения снятия.
5. Снимите спидометр. После того как все крепежи и провода отсоединены, аккуратно извлеките устройство. Избегайте резких движений, чтобы не повредить элементы панели и проводку.
После демонтажа старого спидометра можно приступать к установке нового электронного устройства. Убедитесь, что все подключенные провода надежно фиксируются, а сам прибор корректно установлен в предназначенное для него место.
Монтаж электронного спидометра и фиксация на панели
После выбора места установки необходимо подготовить место для монтажа. Для этого следует снять декоративную обшивку, если она присутствует, и проверить, что выбранная зона не перекрыта другими компонентами системы автомобиля. Для надежной фиксации спидометра используйте крепежные элементы, которые идут в комплекте с устройством. Часто это винты или специальные пластиковые защелки. Они должны быть установлены так, чтобы прибор не подвергался вибрациям во время работы автомобиля.
Далее подключите питание устройства. Электронный спидометр обычно получает питание от бортовой сети 12 В. Для этого необходимо подключить провода устройства к сети автомобиля через блок предохранителей или напрямую к аккумулятору, учитывая наличие защиты от коротких замыканий. Важно использовать качественные изоляторы для предотвращения коротких замыканий и перегрева проводки.
После подключения питания нужно произвести подключение датчиков, которые будут измерять скорость. На Камазах без тахографа обычно используется датчик на колесах или на трансмиссии. Важно правильно соединить проводку от датчика с приемным модулем спидометра, обеспечив надежный контакт и защиту от воздействия внешней среды.
После подключения всех проводов и датчиков необходимо проверить работоспособность устройства. Для этого включите зажигание и убедитесь, что спидометр правильно отображает информацию о скорости. Если все в порядке, закрепите спидометр на панели с помощью крепежных элементов и установите декоративную обшивку на место.
Заключительный этап – это тестирование устройства в реальных условиях. После монтажа важно проверить точность показаний спидометра. Для этого можно использовать GPS-устройство или свериться с другими аналогичными системами на транспортном средстве. Если спидометр не работает должным образом, проверьте все соединения и настройки датчика скорости.
Проверка работы и калибровка показаний спидометра
После установки электронного спидометра на КамАЗ без тахографа важно тщательно проверить его работу и откалибровать, чтобы гарантировать точность показаний. Несоответствие реальной скорости и показаний устройства может привести к юридическим и техническим проблемам.
Первым шагом в проверке является проверка корректности подключения датчика скорости. Для этого необходимо убедиться, что датчик правильно соединён с автомобилем и получает сигнал от колёс или трансмиссии. Для диагностики подключите мультиметр к проводам, которые идут от датчика. При вращении колеса или при движении автомобиля, на мультиметре должны быть заметны изменения напряжения, что подтверждает правильность работы датчика.
Далее, следует протестировать спидометр в реальных условиях. Для этого выберите участок дороги с известным фиксированным расстоянием (например, 1 км), и с помощью GPS-устройства или другого метода определения скорости, прокачайте его на этом участке. Сравните показания спидометра с измеренной скоростью. Если разница между показаниями превышает 5%, необходимо провести калибровку.
Калибровка спидометра на КамАЗ без тахографа осуществляется через систему настроек самого устройства. В большинстве современных электронных спидометров для этого существует специальное меню, которое позволяет вручную вводить коэффициент коррекции скорости. Этот коэффициент вычисляется по разнице между реальной и отображаемой скоростью при проверке на дороге. После внесения изменений, повторно проверьте точность показаний, используя тот же метод.
Для точной калибровки важно учитывать факторы, которые могут повлиять на показания спидометра, такие как размеры шин, их износ и давление в шинах. Эти параметры необходимо корректировать в настройках устройства, если они отличаются от стандартных значений, принятых для модели КамАЗ.
Если спидометр продолжает показывать некорректные данные после калибровки, рекомендуется обратиться к специалисту для диагностики и устранения возможных неисправностей в самой системе устройства или датчика скорости.
Вопрос-ответ:
Как подключить электронный спидометр на Камаз без тахографа?
Для подключения электронного спидометра на Камаз без тахографа, необходимо провести несколько основных шагов. В первую очередь, нужно выбрать подходящий спидометр, который поддерживает работу с системой автомобиля. Затем следует подключить датчик скорости к редуктору, а также соединить спидометр с блоком управления, обеспечивая правильную подачу сигнала. Важно помнить, что установка спидометра может потребовать вмешательства в электронику автомобиля, поэтому рекомендуется обратиться к специалисту, если у вас нет опыта в электромонтаже.
Нужно ли отключать тахограф, чтобы установить электронный спидометр?
Да, если в автомобиле уже установлен тахограф, перед установкой электронного спидометра его необходимо отключить. Это нужно, потому что тахограф и спидометр могут работать на одном канале передачи данных, и установка дополнительного устройства без отключения тахографа может привести к конфликту сигналов. Для отключения тахографа нужно внимательно изучить схему подключения или проконсультироваться с автосервисом.
Какие могут быть сложности при установке электронного спидометра на Камаз?
Одна из основных сложностей при установке электронного спидометра на Камаз без тахографа — это необходимость правильно подключить датчик скорости. Не каждый спидометр подходит для этой модели автомобиля, и для корректной работы устройства может понадобиться адаптер или дополнительное оборудование. Также стоит учитывать возможные проблемы с калибровкой устройства, особенно если спидометр работает по различным сигналам, не всегда совместимым с системой автомобиля. Рекомендуется проводить установку с учетом рекомендаций производителя спидометра.
Можно ли установить электронный спидометр на старую модель Камаз?
Да, установку электронного спидометра можно провести и на старые модели Камаз. Однако, для этого потребуется использовать адаптеры или специальные переходники, так как старые модели могут не поддерживать прямое подключение к современным электронным спидометрам. Помимо этого, возможно потребуется дополнительная настройка системы для корректного отображения скорости. Важно заранее ознакомиться с техническими характеристиками и рекомендациями производителя спидометра для вашего конкретного автомобиля.
Как правильно выбрать электронный спидометр для Камаз?
При выборе электронного спидометра для Камаз важно учитывать несколько факторов. Во-первых, спидометр должен быть совместим с моделью вашего автомобиля и поддерживать нужные параметры работы. Во-вторых, обратите внимание на точность измерений и возможности калибровки устройства. Также стоит учитывать тип подключения — для Камаз могут подойти как спидометры с цифровыми датчиками, так и с аналоговыми. Желательно выбирать модель от проверенных производителей, чтобы минимизировать риск возникновения проблем в будущем.
Как установить электронный спидометр на Камаз без тахографа?
Для установки электронного спидометра на Камаз без тахографа потребуется заменить стандартный механический прибор на электронный, который подключается к бортовому компьютеру или непосредственно к датчику скорости. Это потребует дополнительных компонентов, таких как проводка, возможно, преобразователь сигнала, чтобы корректно считывать данные с датчиков скорости, а также монтаж и настройка устройства для правильной работы. Важно учесть, что при отсутствии тахографа могут возникнуть трудности с соблюдением норм и стандартов, регулирующих использование тахографов на коммерческом транспорте.
Можно ли подключить электронный спидометр без тахографа, и какие нюансы следует учесть?
Да, подключить электронный спидометр на Камаз без тахографа можно. Основной момент заключается в том, что спидометр будет работать, используя данные о скорости от датчика, установленного на трансмиссии или колесе. Однако следует учитывать, что при отсутствии тахографа не будет автоматического контроля за временем в пути и режимами работы водителя, что может повлиять на соблюдение законодательных требований для коммерческого транспорта. Важно правильно подключить систему и удостовериться, что спидометр работает корректно, чтобы не возникло проблем с точностью показаний или неисправностями системы.
