Электрогидромуфта на КамАЗ 44108 управляет системой трансмиссии, обеспечивая плавное подключение и отключение коробки передач. Подключение проводов к данной муфте требует внимательности и точности, так как правильная схема подключения влияет на работу всей системы. Важно соблюдать технические рекомендации и следовать инструкции производителя для предотвращения коротких замыканий или выхода из строя компонентов.
Для подключения проводов электро гидромуфты необходимо использовать стандартную проводку, соответствующую номиналу. Основное внимание стоит уделить правильному подключению кабелей питания и сигналов управления. На муфте есть несколько контактов, которые соединяются с проводами от блока управления. Каждый контакт имеет свою функцию, поэтому важно убедиться в точности соединений перед подключением.
Шаг 1: Начните с проверки целостности проводки, убедитесь, что нет повреждений изоляции. Также важно обеспечить правильную полярность на всех соединениях. Напряжение на контактах должно быть стабильным и соответствовать нормам, указанным в технической документации.
Шаг 2: Подключите основной провод питания, который поступает от аккумулятора или генератора. Он должен быть надежно зафиксирован, чтобы избежать его отсоединения при эксплуатации.
Шаг 3: Далее подключите сигнальные проводники, которые отвечают за управление муфтой. Эти проводники часто идут от блока управления трансмиссией или модуля управления двигателем. При подключении убедитесь, что нет замыканий между проводами сигнала, а также правильно соединены управляющие сигналы, которые определяют включение или отключение муфты.
Шаг 4: Завершающий этап – проверка соединений с помощью тестера или мультиметра. Подключите питание и проведите тестирование работы муфты. Проверьте все функции включения и отключения муфты при разных режимах работы автомобиля. Ошибки на этом этапе могут привести к неправильному функционированию трансмиссии, что вызовет дополнительные проблемы в дальнейшем.
Правильное подключение проводов электро гидромуфты КамАЗ 44108 критично для долгосрочной и безопасной эксплуатации автомобиля. Своевременная проверка, замена поврежденных проводов и соблюдение рекомендаций производителя помогут избежать дорогостоящих ремонтов.
Подготовка инструментов и материалов для подключения электро гидромуфты
Перед началом подключения электро гидромуфты на КамАЗ 44108 необходимо подготовить набор инструментов и материалов, которые обеспечат качественное и безопасное выполнение работы.
1. Инструменты:
- Ключи и головки – для работы с крепежами. Рекомендуется набор торцевых головок с размерами 10-19 мм для большинства креплений на КамАЗ 44108.
- Плоскогубцы – для работы с проводами, включая их изгиб и удержание.
- Отвертки – крестовая и плоская для подключения проводки к электрическим контактам.
- Кусачки – для обрезки проводов и снятия изоляции.
- Изолента – для изоляции и защиты мест соединений проводов от влаги и коротких замыканий.
- Обжимной инструмент – для правильного закрепления контактов на проводах, обеспечивающий надежный контакт.
- Мультиметр – для проверки целостности электрических цепей и настройки работы гидромуфты.
2. Материалы:
- Провода – выбирайте кабели с сечением, подходящим для вашего автомобиля. Для подключения электро гидромуфты подойдет провод с сечением от 1,5 до 2,5 мм², в зависимости от мощности устройства.
- Клеммы и наконечники – они должны быть подходящего размера для крепления проводов к контактам устройства.
- Термоусадочные трубки – используются для дополнительной изоляции соединений. Их нужно подбирать по диаметру, чтобы они плотно облегали провод и контакт.
- Контакты для разъемов – для надежного подключения проводов к электро гидромуфте, обязательно используйте качественные разъемы, соответствующие техническим характеристикам модели КамАЗ 44108.
Проверьте наличие всех необходимых материалов и инструментов перед началом работы. Это поможет избежать задержек и обеспечить качественное выполнение подключения электро гидромуфты.
Проверка состояния проводки и компонентов системы гидромуфты
Для обеспечения надежной работы гидромуфты КамАЗ 44108 важно регулярно проверять проводку и компоненты системы. Начать стоит с осмотра проводов, которые могут подвергаться механическим повреждениям или коррозии. Особое внимание следует уделить месту подключения проводки к гидромуфте, а также соединениям с датчиками и реле.
Первым шагом является проверка целостности проводов. Необходимо убедиться, что нет повреждений изоляции, особенно в местах, где проводка проходит через металлические части или находится в местах с повышенным механическим воздействием. Изолированные участки должны быть целыми, без трещин или ссадин, которые могут привести к короткому замыканию.
Далее следует проверить крепление проводки и разъемов. Разъемы должны быть плотно зафиксированы и не иметь признаков окисления или загрязнений. На контактах разъемов не должно быть следов перегрева, что может указывать на плохой контакт или нарушение электрической цепи.
Качество работы реле также важно для стабильности системы. Реле должны срабатывать без задержек и провалов. Для проверки их работы можно использовать диагностический инструмент или выполнить проверку вручную, пропуская через реле ток и проверяя наличие отклика системы.
После проверки всех элементов системы гидромуфты важно провести тест на работоспособность, подключив систему к бортовой сети и проверив реакцию на включение/выключение гидромуфты. Это позволит убедиться в отсутствии проблем с проводкой и компонентами.

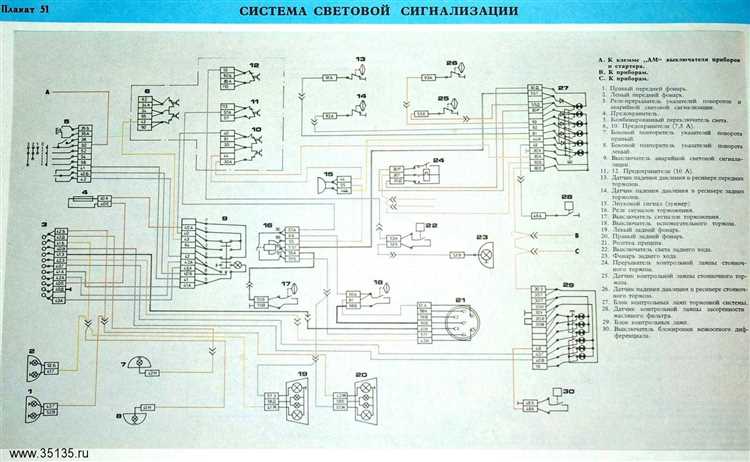

Определение правильного расположения проводов на КамАЗ 44108
Для корректной работы электро гидромуфты на КамАЗ 44108 необходимо строго соблюдать заводскую схему подключения. Основной разъём, идущий от блока управления муфтой, содержит три провода: «+» (обычно красного цвета), «масса» (чёрный) и сигнальный (жёлтый или синий).
Питание подключается напрямую от аккумуляторной батареи через предохранитель на 15 А. Провод «+» подаётся на клемму реле управления, а масса фиксируется на штатной точке заземления на раме автомобиля, желательно ближе к месту установки блока муфты.
Сигнальный провод ведётся к кнопке включения муфты в кабине. При нажатии кнопки на него подаётся управляющее напряжение (обычно 12 В), активирующее срабатывание гидромуфты. При подключении важно исключить контакт сигнального провода с массой, чтобы избежать короткого замыкания.
Проводка должна быть уложена в гофру, зафиксирована пластиковыми хомутами и размещена вдоль штатных жгутов электросистемы, чтобы исключить перегибы, натяжение и контакт с движущимися или горячими элементами. Особое внимание – защите соединений от влаги. Все контакты должны быть заизолированы термоусадкой или герметизированными разъёмами.
Перед запуском системы следует проверить сопротивление между сигнальным проводом и массой – оно должно быть бесконечным при выключенной кнопке. После подачи сигнала на муфту замеряется напряжение на клемме – оно должно соответствовать напряжению бортовой сети. При несоответствии возможны ошибки в схеме подключения.

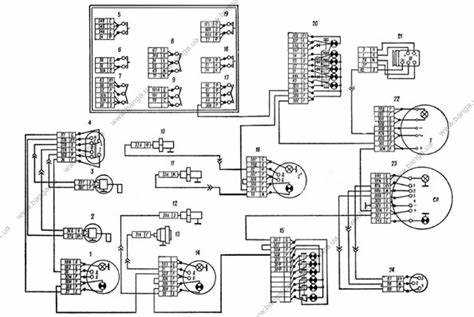

Подключение проводов электро гидромуфты к основным контактам
Для правильного подключения проводов электро гидромуфты КамАЗ 44108 необходимо соблюдать схему соединения и учитывать особенности электропроводки автомобиля. Гидромуфта управляется через электромагнит, который получает питание от бортовой сети 24 В.
- Определите провод, идущий от электромагнита гидромуфты – как правило, это черный или синий провод сечением не менее 1 мм².
- Подключите этот провод к реле включения, установленному на панели распределения. Реле должно быть рассчитано на постоянный ток 24 В с током коммутации не ниже 15 А.
- От выхода реле проложите провод к положительной клемме аккумулятора через предохранитель номиналом 10–15 А. Разрыв обязательно делается после реле, а не до него.
- Минусовой провод электромагнита подключается напрямую к массе рамы или к общей клемме «–» аккумуляторной батареи. Контакт должен быть зачищен до металла и обработан токопроводящей смазкой.
Для активации управления от кнопки в кабине:
- Установите герметичную кнопку с фиксацией или без – в зависимости от требуемого режима работы муфты.
- Один контакт кнопки соедините с плюсом питания через замок зажигания, второй – с управляющим входом реле.
После подключения проверьте срабатывание муфты при включении кнопки. При необходимости используйте контрольную лампу для проверки подачи напряжения на катушку. Ошибки в разводке могут привести к отказу гидромуфты при движении под нагрузкой.

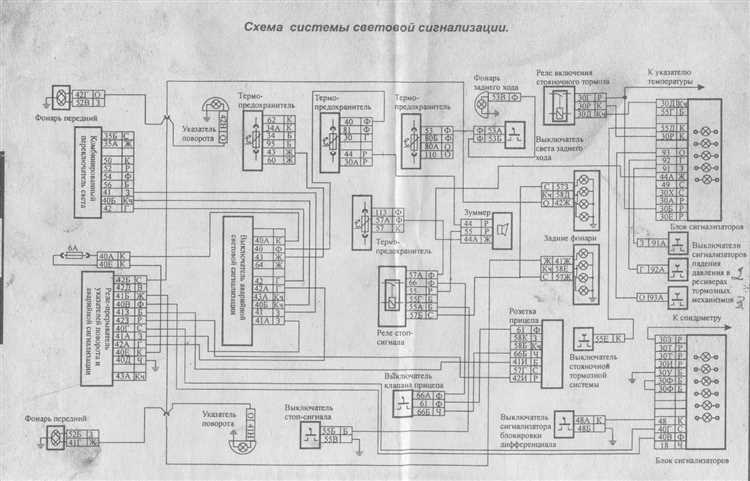

Обзор подключения датчиков и реле к системе гидромуфты
В системе электро гидромуфты КамАЗ 44108 задействованы следующие элементы: датчик включения (обычно геркон или индуктивный), датчик скорости, реле управления, предохранитель и кнопка активации на панели управления. Подключение производится через штатную электропроводку или с установкой дополнительного жгута.
Датчик включения устанавливается вблизи управляющего узла муфты. Его задача – фиксировать момент подачи команды на замыкание. Питание подводится от замка зажигания (контакт «15»), сигнальный провод уходит на управляющее реле. Масса подключается к «31» корпусу.
Реле управления, как правило, четырехконтактное типа 90.3747. Контакт «85» соединяется с сигнальным проводом от датчика включения, «86» – с массой. Контакт «30» получает питание через предохранитель от «+» АКБ, а «87» подаёт напряжение на электромагнит гидромуфты. При срабатывании датчика включения происходит замыкание цепи и активация муфты.
Если в системе предусмотрен датчик скорости, его сигнальный провод подключается к контроллеру, который отключает муфту при достижении заданной скорости – чаще всего около 25–30 км/ч. Это предотвращает её перегрев и износ. Контроллер вставляется между датчиком скорости и реле, обрабатывая импульсы и управляющий сигнал.
Важно соблюдение сечений проводов – не менее 1,5 мм² для сигнальных линий и 2,5 мм² для силовой линии от АКБ к реле. Все соединения необходимо защищать термоусадкой или герметичными клеммами, особенно в местах, подверженных воздействию влаги и грязи.
Подключение кнопки на панели осуществляется через резистор 1 кОм для защиты цепи управления. При активации подаётся «+» на управляющее реле. Использовать штатные свободные кнопки, например, от блокировки дифференциала, удобно при доработке без изменения панели приборов.
Надёжная работа системы зависит от корректной коммутации, отсутствия обрывов, окислов и замыканий в проводке. После подключения проверяется срабатывание муфты при включении и отключении системы на холостом ходу и при движении.
Проверка правильности подключения проводов и компонентов
После установки электропроводки гидромуфты на КамАЗ 44108 необходимо выполнить контроль всех соединений. Это позволяет исключить перегрев, короткое замыкание и выход из строя исполнительных механизмов.
- Проверьте питание на разъёме управления: между плюсовым контактом и массой должно быть напряжение 24 В при включённом зажигании.
- На управляющем проводе от кнопки активации муфты при её включении должно появляться 24 В. В состоянии покоя – 0 В.
- Провод массы должен быть напрямую соединён с «минусом» аккумуляторной батареи или кузовом без следов окисления. Поверхность контакта – зачищенная, без краски и ржавчины.
- Контакт катушки электромагнита проверяется мультиметром: сопротивление должно находиться в пределах 6–8 Ом. Если значение выше или ниже – катушка повреждена.
- Проверьте, нет ли обрывов или коротких замыканий между проводами, особенно в районе соединительных колодок и гофры, где возможны повреждения изоляции.
- После подачи питания и включения муфты должен быть слышен характерный щелчок включения электромагнита. Отсутствие звука – признак неполадки в электропитании или самой муфте.
- Проверьте исправность кнопки включения на панели: при её нажатии должен замыкаться соответствующий контакт. Для этого можно использовать прозвонку.
При обнаружении отклонений устраните дефекты до запуска автомобиля. Нельзя допускать эксплуатации с неправильными или ненадёжными соединениями.
Устранение возможных ошибок при подключении электро гидромуфты
Перед подключением необходимо убедиться, что питание на разъёме отключено. Работа под напряжением может привести к выходу из строя управляющего блока или короткому замыканию.
Частая ошибка – перепутанные контакты при подключении проводки к электромагнитной муфте. На КамАЗ 44108 стандартно используются три провода: «+» питания, «−» и управляющий сигнал от блока управления. Подключение «+» к сигнальному входу приведёт к неправильной работе муфты. Необходимо сверяться со схемой, указанной на заводской документации конкретного шасси.
Если после подключения муфта не срабатывает, проверьте сопротивление на её контактах. Нормальное значение – около 10–15 Ом. Если сопротивление выше или обрыв, следует заменить катушку.
Нередко используется неоригинальная проводка с заниженным сечением жил, что вызывает падение напряжения на муфте. При напряжении ниже 11 В она может не включаться. Используйте кабель не тоньше 1 мм² и проверяйте напряжение под нагрузкой прямо на контактах муфты.
Контакты разъёма окисляются при установке без герметика. Это вызывает потерю сигнала. Рекомендуется использовать диэлектрическую смазку или специальную пасту для клемм перед сборкой.
Если муфта включается, но срабатывает с задержкой, возможна ошибка в подключении массы. Массу необходимо брать с кузова вблизи установки муфты, а не тянуть провод через раму – это вызывает падение потенциала.
При использовании реле необходимо проверять его номинал тока – не ниже 10 А. Недопустимо использовать старые реле с подгоревшими контактами – они дают нестабильную подачу питания на муфту.
После подключения следует выполнить тест в холостом режиме. При включении управления должен быть слышен характерный щелчок муфты. При отсутствии – повторно проверяется схема подключения, целостность предохранителей и контакты на управляющем блоке.
Тестирование работы гидромуфты после подключения проводки
Перед запуском двигателя необходимо убедиться, что все контакты подключены согласно электрической схеме КамАЗ 44108. Контрольный провод с блока управления должен идти к разъёму гидромуфты, при этом исключены повреждённые или окисленные клеммы.
Включите зажигание, не запуская двигатель. Измерьте напряжение на управляющем проводе муфты – оно должно быть в пределах 24 В при включённой системе охлаждения. Отсутствие напряжения указывает на неисправность проводки или блока управления.
Запустите двигатель и прогрейте до температуры охлаждающей жидкости около 85 °C. При достижении заданного порога блок должен активировать подачу напряжения на электромагнит гидромуфты. В этот момент муфта должна включиться – определить это можно по характерному звуку включения вентилятора и увеличению шума воздушного потока.
Если вентилятор не включается, проверьте целостность предохранителя, проводку от датчика температуры до блока управления и сам электромагнит муфты. При наличии напряжения, но отсутствии срабатывания, неисправна сама муфта.
После отключения зажигания убедитесь, что питание на муфту прекращается. Задержка выключения указывает на проблемы в управляющем реле или короткое замыкание в жгуте.
Рекомендуется выполнить повторную проверку после короткой поездки, наблюдая за поведением системы при разных температурных режимах. Проверка осуществляется на холостом ходу и при нагрузке. В случае нестабильной работы муфты необходимо провести диагностику управляющего сигнала осциллографом.
