Как работает гибридный автомобиль toyota

Гибридные автомобили Toyota, включая линейку Prius, Camry Hybrid и RAV4 Hybrid, используют силовую установку типа Hybrid Synergy Drive, сочетающую бензиновый двигатель внутреннего сгорания и один или два электромотора. Эта система основана на планетарной передаче, выполняющей роль раздаточной коробки между источниками энергии, что позволяет двигателю работать в оптимальном диапазоне оборотов независимо от скорости автомобиля.

Основным компонентом гибридной системы является двигатель 1.8 или 2.5 литра серии Atkinson, отличающийся высокой тепловой эффективностью (до 41%). Он работает в паре с электромотором переменного тока (MG2), обеспечивающим момент на колёса, и генератором (MG1), который управляет запуском двигателя и преобразует избыток энергии в электричество для зарядки аккумулятора.

Энергия накапливается в гибридной батарее – никель-металлгидридной (NiMH) или литий-ионной (Li-ion), в зависимости от модели. Батарея автоматически заряжается при торможении или при избыточной работе двигателя. При низких нагрузках автомобиль способен передвигаться исключительно на электротяге, особенно в условиях городского трафика, что значительно снижает расход топлива и уровень выбросов CO₂.

Режимы движения управляются электронным блоком управления (ECU), который в реальном времени анализирует потребность в мощности, уровень заряда и дорожную обстановку. Вмешательство водителя в работу системы не требуется – переход между режимами происходит автоматически, что делает эксплуатацию гибридов Toyota удобной и энергоэффективной.

Для максимальной эффективности рекомендуется поддерживать оптимальное давление в шинах, избегать резких ускорений и использовать режим рекуперативного торможения при спусках. Эти действия позволяют задействовать потенциал гибридной трансмиссии и снизить общие затраты на топливо до 4–5 л/100 км в городском цикле.

Как взаимодействуют бензиновый двигатель и электромотор в гибриде Toyota

Гибридная система Toyota, основанная на технологии Hybrid Synergy Drive, использует бензиновый двигатель и электромотор как единый энергетический комплекс. В режиме низкой нагрузки и на малых скоростях, например, при движении в пробке или на старте, автомобиль приводится в движение исключительно электромотором. Это позволяет полностью исключить расход топлива и выбросы вредных веществ.

При ускорении или движении в гору система автоматически запускает бензиновый двигатель. Он работает в оптимальном диапазоне оборотов и не зависит напрямую от положения педали газа. Электромотор в этот момент продолжает поддерживать тягу, компенсируя временные провалы в мощности и повышая общую эффективность.

Во время равномерного движения на шоссе основную нагрузку берет на себя бензиновый двигатель, работающий в наиболее экономичном режиме. Электромотор либо отключается, либо используется для рекуперации энергии при спусках и замедлениях.

При торможении срабатывает система рекуперации: кинетическая энергия преобразуется в электрическую и накапливается в тяговой батарее. Эта энергия используется при последующем движении на электротяге. Бензиновый двигатель не участвует в процессе торможения, что снижает износ тормозных механизмов и увеличивает их ресурс.

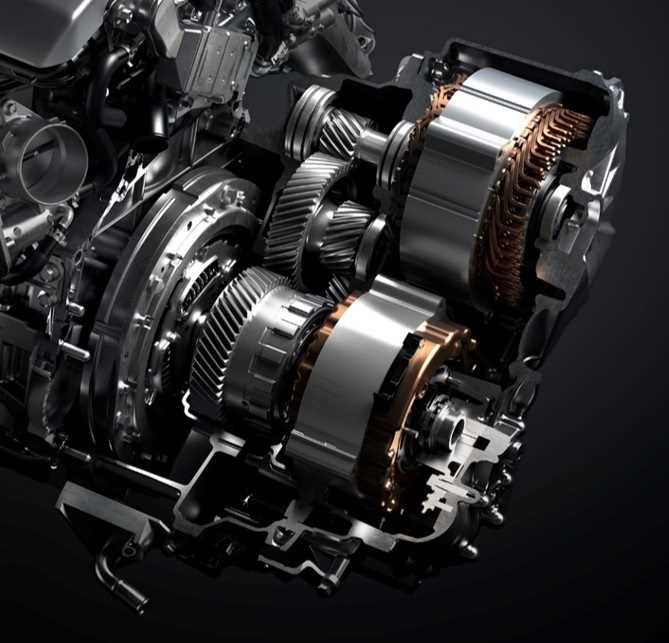

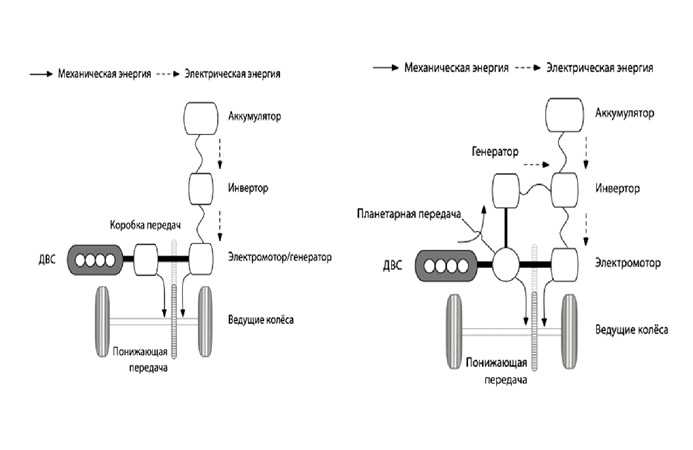

Переключение между режимами осуществляется бесступенчато с помощью планетарной трансмиссии, исключающей механические сцепления и переключения передач. Это делает управление гибридом Toyota плавным и предсказуемым независимо от условий движения.

Что происходит при запуске и разгоне гибридного автомобиля

При запуске гибридного автомобиля Toyota основную нагрузку берет на себя электромотор. ДВС не включается, если уровень заряда аккумулятора достаточен. Это обеспечивает бесшумный старт и экономию топлива в первые секунды движения.

• Электромотор начинает работу с момента нажатия педали акселератора.
• При малой нагрузке (до 30–40% от хода педали) движение осуществляется исключительно за счёт электроэнергии.
• Если температура окружающей среды ниже +5°C, система запускает ДВС для прогрева и повышения эффективности отопителя.

Разгон сопровождается последовательной активацией компонентов гибридной установки:

1. До скорости 40–50 км/ч основным источником тяги остаётся электромотор, особенно при плавном ускорении.
2. При интенсивном нажатии на газ или достижении заданной скорости автоматически включается бензиновый двигатель, работая синхронно с электромотором.
3. Инвертор управляет распределением мощности между ДВС и электромотором в зависимости от угла нажатия педали и текущей загрузки.

• Система рекуперации сохраняет энергию при отпускании газа, подзаряжая тяговый аккумулятор.
• При ускорении на склоне система добавляет тягу от обоих моторов без задержек, используя энергию максимально эффективно.
• Если уровень заряда батареи ниже минимального, ДВС запускается автоматически и работает до восполнения резерва.

Рекомендуется избегать резких нажатий на педаль газа при низком заряде батареи, чтобы не провоцировать преждевременное включение ДВС, снижая экономичность и увеличивая нагрузку на силовую установку.

Как работает система рекуперации энергии при торможении

В гибридных автомобилях Toyota используется генератор, встроенный в электромотор, для обратного преобразования кинетической энергии в электрическую при замедлении. При отпускании педали акселератора или нажатии на тормоз, система переключает режим работы электродвигателя, превращая его в генератор.

В этот момент колеса автомобиля через трансмиссию начинают вращать ротор генератора. Это вызывает электромагнитное сопротивление, замедляющее машину и одновременно производящее электрический ток. Полученная энергия подаётся в инвертор, где преобразуется в постоянный ток и направляется в тяговую высоковольтную батарею.

Эффективность рекуперации в Toyota достигает 30–40% от энергии, которая в обычных автомобилях теряется в виде тепла. Например, при замедлении с 100 км/ч можно вернуть до 100 Вт·ч энергии, достаточной для движения на электротяге около 1 км. Чем интенсивнее и чаще используется рекуперативное торможение, тем выше экономия топлива и ресурс тормозных колодок.

Максимальная эффективность достигается при плавном замедлении. Резкое торможение активирует фрикционные тормоза, отключая рекуперацию. Поэтому рекомендуется заранее снижать скорость, используя режим B на селекторе передач или мягкое нажатие на педаль тормоза.

В системах Hybrid Synergy Drive при полном заряде батареи рекуперация временно отключается во избежание перезаряда. В этом случае часть энергии уходит в тепло через обычные тормоза. После частичной разрядки аккумулятора система автоматически возвращается к рекуперативному режиму.

Когда и почему гибридный автомобиль переключается между режимами

Гибридные автомобили Toyota, такие как Prius, Corolla Hybrid и RAV4 Hybrid, оснащены системой Hybrid Synergy Drive, которая автоматически управляет переключением между бензиновым двигателем и электромотором. Решения о смене режима принимаются блоком управления на основе десятков параметров в реальном времени.

• Запуск и движение на малых скоростях: При включении зажигания и скорости до 40 км/ч гибрид работает преимущественно в электрическом режиме. Это снижает расход топлива в городских условиях и устраняет выбросы при трогании.
• Ускорение: При резком нажатии на педаль акселератора подключается бензиновый двигатель, а электромотор обеспечивает дополнительный крутящий момент. Это позволяет ускоряться быстрее при минимальных затратах топлива.
• Устойчивое движение на шоссе: При скорости свыше 80 км/ч работает в основном бензиновый двигатель, так как эффективность ДВС выше на стабильных оборотах. Электромотор в это время может подзаряжаться или кратковременно поддерживать движение при снижении нагрузки.
• Торможение и спуски: Включается режим рекуперации. Электромотор работает как генератор, замедляя автомобиль и преобразуя кинетическую энергию в электрическую, заряжая тяговую батарею.
• Стоянка и движение накатом: ДВС отключается полностью, если заряд аккумулятора достаточен. Это позволяет избежать бесполезной работы двигателя и снизить износ компонентов.

Алгоритмы переключения оптимизированы под конкретные условия эксплуатации: температура окружающей среды, состояние батареи, нагрузка на двигатель. Например, при температуре ниже 5 °C гибридный автомобиль чаще использует бензиновый двигатель для прогрева антифриза и катализатора. Кроме того, при агрессивном стиле вождения система уменьшает время работы только на электричестве, обеспечивая приоритет мощности над экономией.

Для максимально эффективной работы рекомендуется избегать резких ускорений и торможений, поддерживать постоянную скорость и не перегружать автомобиль. Регулярное техническое обслуживание, особенно системы охлаждения и состояния высоковольтной батареи, напрямую влияет на корректность переходов между режимами.

Роль блока управления Hybrid Control Unit в работе трансмиссии

Блок управления Hybrid Control Unit (HCU) координирует взаимодействие бензинового двигателя, электромоторов MG1 и MG2, а также планетарной трансмиссии e-CVT. Он непрерывно отслеживает параметры скорости, нагрузки и уровня заряда батареи, оперативно регулируя крутящий момент на каждом из источников привода.

HCU определяет режим работы трансмиссии: EV (движение только на электромоторе), гибридный режим или рекуперацию. В режиме разгона он оптимизирует включение бензинового двигателя и электромотора MG2 для максимальной тяги, предотвращая избыточную нагрузку на вариатор. При торможении блок перераспределяет усилие между механическими тормозами и рекуперацией через MG2, увеличивая эффективность зарядки батареи и уменьшая износ тормозных колодок.

Ключевая задача HCU – управление MG1, который не только запускает ДВС, но и регулирует передаточное число планетарного редуктора, изменяя обороты MG2 и ДВС без использования традиционного сцепления. При резком ускорении блок мгновенно синхронизирует частоту вращения MG1 и MG2, обеспечивая плавную передачу мощности на колеса без потери тяги.

Сбои в работе HCU проявляются в виде рывков при переключении режимов, пониженной эффективности рекуперации и нестабильной работы трансмиссии. При диагностике рекомендуется использовать оригинальное диагностическое ПО Techstream, позволяющее считывать параметры в реальном времени и проверять алгоритмы работы блока управления под нагрузкой.

Как происходит подзарядка батареи без внешнего источника

Дополнительно, ДВС может напрямую заряжать батарею, особенно в условиях, когда батарея нуждается в подзарядке для поддержания работы электродвигателя. Это происходит при запуске или на низких скоростях, когда двигатель внутреннего сгорания работает в режиме, оптимальном для зарядки аккумулятора, не требуя внешнего подключения к источнику энергии.

Кроме того, в некоторых моделях гибридов Toyota предусмотрена система управления энергией, которая позволяет оптимизировать зарядку батареи, минимизируя использование ДВС, когда это возможно. Это позволяет экономить топливо и снижать выбросы, заряжая аккумулятор исключительно за счет рекуперации или работы двигателя на низких оборотах.

Таким образом, подзарядка батареи гибридного автомобиля Toyota происходит за счет преобразования энергии, накопленной при движении автомобиля, в электрическую, и не требует подключения к внешним источникам питания.

Что ограничивает пробег на электротяге в гибридах Toyota

Другим важным ограничением является режим работы электрического мотора. В Toyota гибриды используют моторы, которые обеспечивают работу на электротяге на низких скоростях (до 50-60 км/ч). При ускорении или превышении этой скорости двигатель внутреннего сгорания включается автоматически для поддержания мощности и повышения эффективности работы системы.

Системы управления, такие как энергосберегающие алгоритмы и правила зарядки, также влияют на продолжительность работы электродвигателя. На старте и при низких нагрузках возможно более длительное использование электротяги, но в условиях интенсивной езды автомобиль быстро переключается на использование бензинового двигателя для предотвращения перегрева аккумулятора и его быстрых разрядов.

Топографические и климатические условия также играют свою роль. На высоких или резких подъемах система гибридного автомобиля быстрее включает ДВС для поддержания мощности, что сокращает время работы на электротяге. В холодное время года ёмкость аккумулятора также снижается, что ограничивает пробег на электротяге в зимний период.

Для повышения пробега на электротяге важно регулярно поддерживать аккумулятор в хорошем состоянии, избегать чрезмерных нагрузок и, если возможно, использовать возможности рекуперативного торможения, которое восстанавливает заряд батареи при торможении.

Вопрос-ответ:

Как работает гибридный автомобиль Toyota?

Гибридные автомобили Toyota используют сочетание двух источников энергии: бензиновый двигатель и электродвигатель. Бензиновый двигатель работает, когда требуется большая мощность, например, при ускорении или на высоких скоростях. Электродвигатель используется для более спокойного движения на малых скоростях, а также для рекуперации энергии при торможении. Эти два источника энергии могут работать отдельно или совместно, в зависимости от условий движения и заряда аккумулятора. Это позволяет снизить расход топлива и уменьшить выбросы вредных веществ.

Почему гибриды Toyota экономичнее обычных автомобилей?

Гибриды Toyota экономичнее благодаря тому, что они комбинируют два типа двигателей. Когда автомобиль двигается на малых скоростях, используется только электродвигатель, который не потребляет топливо. В сочетании с системой рекуперации энергии при торможении, когда электродвигатель помогает генерировать заряд для аккумулятора, это сокращает расход топлива. Кроме того, на более высоких скоростях бензиновый двигатель работает более эффективно, чем на низких, что позволяет гибриду сохранять высокую топливную экономичность.

Какие преимущества даёт система рекуперации энергии в гибридных автомобилях Toyota?

Система рекуперации энергии помогает гибридным автомобилям Toyota экономить топливо и уменьшать износ тормозных систем. Когда водитель тормозит или замедляет движение, электродвигатель переключается в режим генератора, преобразуя кинетическую энергию в электрическую. Эта энергия используется для зарядки аккумулятора, что позволяет снизить частоту зарядки и экономить топливо. Эта система также способствует более плавному и эффективному торможению, что увеличивает срок службы тормозных колодок.

Какие особенности гибридного аккумулятора в автомобиле Toyota?

Гибридные аккумуляторы Toyota отличаются высокой долговечностью и устойчивостью к различным условиям эксплуатации. Они спроектированы так, чтобы выдерживать множество циклов зарядки и разрядки, что важно для эффективной работы гибридной системы. Кроме того, аккумуляторы Toyota имеют систему управления, которая следит за состоянием заряда и температурой батареи, что помогает предотвратить перегрев и обеспечивает оптимальную работу. Зарядка аккумулятора происходит автоматически, в зависимости от режима работы двигателя и системы рекуперации энергии.
