Гибридная система Toyota Yaris четвёртого поколения основана на технологии Hybrid Synergy Drive, которая сочетает работу бензинового двигателя и электромотора с высоким уровнем энергоэффективности. В основе конструкции – литий-ионная батарея ёмкостью 0,76 кВт·ч и бензиновый двигатель объёмом 1,5 литра серии M15A-FXE с циклом Аткинсона. Такая конфигурация позволяет автомобилю двигаться исключительно на электротяге на низких скоростях и в условиях городского трафика, снижая расход топлива до 3,7–4,0 л/100 км.
Электромотор установлен между двигателем внутреннего сгорания и бесступенчатым планетарным редуктором e-CVT, что обеспечивает непрерывную передачу крутящего момента и быстрый отклик на нажатие педали акселератора. Рекуперативное торможение при замедлении переводит кинетическую энергию в электричество, которое возвращается в аккумулятор. Эффективность рекуперации повышается при использовании режима Brake Mode (B) на рычаге селектора.
Управление распределением энергии между ДВС, электромотором и батареей осуществляется электронным блоком управления (Power Control Unit), который принимает решения в реальном времени в зависимости от нагрузки, стиля вождения и уровня заряда. Это позволяет минимизировать потери и продлевать ресурс всех компонентов. При запуске, парковке и движении на малых скоростях приоритет отдается электроприводу, что снижает уровень шума и выбросов.
Для поддержания оптимальной температуры аккумуляторного блока в конструкции предусмотрена активная система охлаждения с принудительной циркуляцией воздуха из салона. В условиях жары рекомендуется избегать полной разрядки батареи и не оставлять автомобиль на солнце при низком уровне заряда – это продлевает срок службы аккумулятора и снижает риск деградации ячеек.
Как взаимодействуют бензиновый двигатель и электромотор в гибридной трансмиссии
Гибридная трансмиссия Toyota Yaris использует силовую установку типа Hybrid Synergy Drive, в основе которой – синхронная работа бензинового двигателя 1.5 Dynamic Force (M15A-FXE) и электромотора переменного тока (MG2), интегрированного в планетарный редуктор.
При старте с места автомобиль двигается исключительно на электротяге, используя энергию, запасённую в литий-ионной батарее. Электромотор мгновенно обеспечивает крутящий момент, что повышает эффективность на низких скоростях и уменьшает расход топлива.
При достижении примерно 40–50 км/ч или при высоких нагрузках запускается бензиновый двигатель, работающий по циклу Аткинсона. Он подключается к планетарному механизму через электродвигатель MG1, который также выполняет функции стартера и генератора.
Блок управления гибридной системой координирует работу двигателей, непрерывно регулируя распределение мощности. Например, при ускорении оба источника тяги работают одновременно: бензиновый двигатель передаёт мощность на колёса и параллельно подзаряжает батарею через MG1, а MG2 обеспечивает дополнительную тягу.
Во время торможения или движения накатом MG2 переходит в режим генерации, возвращая кинетическую энергию в виде электричества в батарею. При этом бензиновый двигатель отключается, исключая ненужный расход топлива.
Ключевое преимущество – отсутствие традиционной коробки передач. Управление потоками мощности происходит с помощью планетарной передачи с двумя электромоторами, что обеспечивает плавность хода и минимальные потери энергии.
Когда Toyota Yaris переходит на электропривод и как это определяется
Гибридная система Toyota Yaris переключается на электропривод автоматически при соблюдении определённых условий, установленных программным обеспечением блока управления (ECU). Основной критерий – минимальная нагрузка на силовую установку при достаточном заряде тяговой батареи.
При запуске двигателя в большинстве случаев автомобиль начинает движение исключительно на электротяге. Это возможно, если температура охлаждающей жидкости двигателя внутреннего сгорания (ДВС) превышает 40 °C, а заряд высоковольтной батареи находится в диапазоне 60–80 % от номинального.
Электрический режим также активируется при движении на скорости до 50 км/ч без интенсивного нажатия на педаль акселератора. При равномерной нагрузке, например в городском потоке или при спуске с уклона, система отключает ДВС и переходит в режим EV (Electric Vehicle). Этот переход фиксируется на дисплее комбинации приборов.
Дополнительные условия, влияющие на переход в электрорежим:
- Умеренный уклон дороги и стабильная скорость движения
- Отключённый кондиционер или его работа в экономичном режиме
- Температура окружающей среды от +5 °C до +35 °C
Если водитель резко нажимает на педаль акселератора, превышает порог в 50–60 км/ч или система фиксирует разряд батареи ниже 40 %, активируется ДВС. При этом приоритет отдаётся рекуперации энергии во время торможения, чтобы быстро восстановить заряд и обеспечить возможность повторного перехода на электропривод.
Рекомендуется контролировать индикатор режима движения и экономить ресурс батареи, избегая резких ускорений и длительных поездок с включённым обогревом салона, что увеличивает нагрузку на систему и сокращает время работы в EV-режиме.
Роль аккумулятора: тип, емкость и особенности зарядки во время движения
В Toyota Yaris Hybrid используется никель-металлогидридный (NiMH) аккумулятор, специально разработанный для работы в гибридной системе. Его номинальное напряжение составляет 201,6 В, а емкость – около 6,5 А·ч. Это не тяговая батарея в классическом понимании: она предназначена для кратковременной поддержки электромотора и рекуперации энергии при торможении.
Зарядка аккумулятора происходит в основном во время замедления и торможения. Система рекуперации энергии преобразует кинетическую энергию в электрическую, которую сразу подает на зарядку батареи. Кроме того, аккумулятор подпитывается от бензинового двигателя через генератор, работающий в режиме электромотора.
- При скорости ниже 30 км/ч в плотном потоке авто часто работает только на электромоторе – батарея обеспечивает движение без участия ДВС.
- Система управления зарядом поддерживает уровень заряда в пределах 40–80% для продления срока службы батареи и предотвращения глубоких разрядов.
- При спуске с горы или торможении с высокой скорости заряд достигает пиковых значений за считаные секунды, что требует эффективного охлаждения – используется активная система вентиляции.
Водителю не требуется вмешательство в процесс зарядки: интеллектуальная система самостоятельно регулирует режимы, в том числе ограничивает использование электромотора при низком заряде, переключая автомобиль на гибридный цикл.
- Не допускается оставлять авто с полностью разряженной батареей на длительное время – это ускоряет деградацию ячеек.
- Желательно избегать частых стартов и остановок в экстремальных температурах – они влияют на производительность и срок службы.
- Для сохранения емкости полезно не допускать частых переходов в режим «Power» без необходимости – нагрузка на батарею в этом режиме максимальная.
Как работает рекуперативное торможение в Toyota Yaris
Гибридная Toyota Yaris использует рекуперативное торможение для преобразования кинетической энергии в электричество. При отпускании педали акселератора или нажатии на тормоз, электродвигатель переходит в режим генератора. В этот момент он замедляет вращение колёс, создавая сопротивление движению и одновременно подзаряжая тяговую батарею.
Система работает в тандеме с гидравлическим тормозом, при этом при низких нагрузках основную работу выполняет именно рекуперация. Только при сильном торможении подключается фрикционная система. Это позволяет снизить износ колодок и дисков, а также экономить топливо.
Максимальный эффект достигается при плавном замедлении на скоростях до 50 км/ч. В режиме Eco рекуперация более активна: электромотор раньше начинает забирать энергию при отпускании газа. Для повышения эффективности рекомендуется заранее снижать скорость, используя накат и минимальное тормозное усилие.
Особенности Toyota Yaris: электродвигатель работает до полной остановки автомобиля, в отличие от некоторых других гибридов, где при малых скоростях управление полностью переходит на гидравлику. Это повышает эффективность подзарядки и снижает механическую нагрузку на тормозную систему.

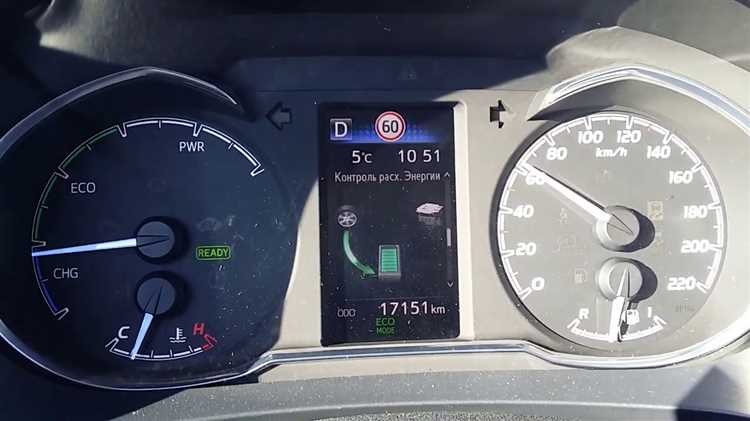

Состояние рекуперации отображается на приборной панели – по шкале энергии водитель может отслеживать, насколько эффективно происходит процесс. При заполнении батареи система автоматически ограничивает рекуперацию, передавая нагрузку на обычные тормоза. Это нормально и не требует вмешательства водителя.
Что происходит при резком ускорении и как распределяется нагрузка между двигателями
При резком нажатии на педаль газа в гибридной системе Toyota Yaris активируется режим максимальной мощности. Бензиновый двигатель (1.5-литровый 3-цилиндровый агрегат серии Dynamic Force) мгновенно запускается, если до этого он был выключен, и выходит на оптимальные обороты для генерации крутящего момента и подзарядки тяговой батареи.
Электродвигатель (MG2) в этот момент обеспечивает начальный импульс ускорения за счёт высокого крутящего момента, доступного с нулевых оборотов. Именно MG2 обеспечивает максимальное ускорение в первые 1–2 секунды до момента стабилизации работы ДВС. Нагрузка между электромотором и ДВС распределяется динамически через планетарный редуктор Power Split Device, контролируемый блоком управления HCU (Hybrid Control Unit).
Если уровень заряда батареи позволяет, система увеличивает ток на MG2, не перегружая её – ток ограничивается примерно 120–150 А. При этом MG1 работает в генераторном режиме, поддерживая баланс мощности и частоты вращения планетарного механизма.
Оптимальное ускорение достигается при температуре батареи от +15 до +35 °C. При более низких или высоких температурах система снижает отдачу электродвигателя во избежание перегрева или разряда. Водителю рекомендуется избегать резких ускорений при холодной батарее и использовать режим Power Mode, если он предусмотрен, для мгновенной реакции.
Как работает система управления гибридом в городском и загородном цикле
Гибридная система Toyota Yaris оптимизирует использование двигателя внутреннего сгорания (ДВС) и электродвигателя в зависимости от условий движения. В городском и загородном цикле работа системы управляется по-разному для повышения экономичности и минимизации выбросов.
В условиях городского цикла, где движение обычно осуществляется на низких скоростях и часто встречаются пробки, основная нагрузка ложится на электродвигатель. В этом режиме:
- Электродвигатель работает при старте и на низких скоростях, снижая потребление топлива.
- ДВС включается только при необходимости ускорения или повышения мощности, когда электродвигателя недостаточно.
- Гибридная система активно использует рекуперацию энергии при торможении, что позволяет заряжать аккумулятор.
- Электродвигатель может работать на полной мощности на малых расстояниях, обеспечивая более тихую и экологичную работу автомобиля в городских условиях.
На загородных маршрутах, где скорости выше, а движения более равномерные, система работает иначе:
- ДВС чаще работает на постоянных оборотах, обеспечивая стабильную мощность и эффективность.
- Электродвигатель используется для дополнительного ускорения или поддержания работы на высоких скоростях, если это необходимо.
- В системе управления предусмотрен режим, в котором аккумулятор может быть заряжен за счет работы ДВС, оптимизируя его использование.
- В случаях, когда скорость стабильна и расход топлива минимален, система может автоматически переключаться на электрический режим для повышения экономичности.
Таким образом, гибридная система Toyota Yaris гибко регулирует взаимодействие между ДВС и электродвигателем, адаптируясь к условиям города или загородного движения. В результате достигается максимальная экономия топлива и снижение выбросов в зависимости от ситуации на дороге.
Особенности работы климат-контроля и электрооборудования на гибридной тяге
В гибридной системе Toyota Yaris климат-контроль и электрооборудование получают питание от двух источников энергии: бензинового двигателя и электромотора. При этом система управления электроснабжением оптимизирует распределение энергии между этими источниками, минимизируя потребление топлива и снижая выбросы.
Климат-контроль в гибридном автомобиле работает с учетом наличия двух систем питания. Когда автомобиль находится в режиме работы на электротяге, компрессор кондиционера может быть запитан напрямую от гибридной батареи. Это позволяет обеспечить комфорт в салоне без необходимости включать бензиновый двигатель. Система эффективно регулирует температуру, используя энергию аккумулятора, что способствует экономии топлива. В случае низкого заряда батареи климат-контроль может переключаться на работу с бензиновым двигателем, чтобы обеспечить стабильность работы системы.
При этом стоит учитывать, что интенсивная работа климат-контроля может ускорить разрядку батареи. Для предотвращения этого, в Toyota Yaris предусмотрена функция автоматической регулировки мощности климат-системы в зависимости от уровня заряда аккумулятора. Например, при высоком уровне заряда система будет работать с максимальной мощностью, а при низком – с ограниченной.
Электрооборудование в гибридной системе также получает питание от гибридной батареи. Все вспомогательные системы, такие как освещение, стеклоподъемники, мультимедиа и другие устройства, работают через инвертор, который преобразует постоянный ток батареи в переменный. Важно, что в режиме работы только на электрической тяге электросистема гибридного автомобиля работает с максимальной эффективностью, обеспечивая минимальные потери энергии.
Кроме того, зарядка гибридной батареи от двигателя или внешней зарядной станции происходит с учетом общей нагрузки на систему. Это позволяет избежать перегрузок и оптимизировать процесс зарядки, чтобы не затруднять работу других электрооборудований, таких как климат-контроль или системы помощи водителю. Регулярный мониторинг состояния аккумулятора и контроль за его зарядом предотвращают перегрев и обеспечивают долгосрочную эксплуатацию элементов системы.
Как изменяется поведение гибридной системы в холодное время года
Системы управления автомобиля автоматически адаптируют работу гибридной системы. Например, в холодную погоду чаще активируется ДВС, даже при небольших нагрузках, поскольку аккумулятор не способен обеспечивать требуемую мощность в полном объёме. В таких условиях бензиновый двигатель будет работать больше, чем летом, что может привести к увеличению расхода топлива, несмотря на присутствие гибридной технологии.
Для оптимизации работы системы в холодное время года Toyota Yaris использует несколько механизмов. Аккумулятор может обогреваться через систему управления теплом, что способствует восстановлению его эффективности. Однако это требует дополнительной энергии и также может способствовать увеличению расхода топлива в начале поездки.
При запуске автомобиля в холодную погоду, гибридная система может работать в режиме более частого включения ДВС, пока батарея не нагреется до оптимальной температуры. Кроме того, замедляется процесс рекуперации энергии при торможении, так как низкие температуры снижают способность аккумулятора принимать заряд. Это также влияет на поведение автомобиля, уменьшая эффективность тормозной системы и требуя более частого использования традиционных тормозов.
Еще одним важным моментом является то, что в холодное время года автомобиль может дольше оставаться на ДВС, так как батарея не может обеспечить нужную мощность для старта и ускорения, особенно при значительных морозах. Таким образом, зимой гибридная система больше полагается на бензиновый двигатель, что может снизить преимущества гибридной технологии в плане экономии топлива.
Рекомендуется заранее прогреть автомобиль до достижения оптимальной температуры работы аккумулятора, особенно если он используется в условиях сильных морозов. Это позволяет улучшить эффективность гибридной системы и минимизировать дополнительные расходы топлива в начале поездки. Также важно следить за состоянием батареи, её зарядом и состоянием охлаждающих жидкостей, которые играют ключевую роль в поддержке стабильной работы системы.
Вопрос-ответ:
Как работает гибридная система в Toyota Yaris?
Гибридная система Toyota Yaris сочетает в себе бензиновый двигатель и электрический мотор. Когда автомобиль движется на низких скоростях или в условиях пробок, электрический мотор может работать самостоятельно, что позволяет экономить топливо и уменьшать выбросы. При ускорении или на высоких скоростях подключается бензиновый двигатель, который работает совместно с электромотором, обеспечивая более высокую мощность и эффективность. Энергия также восстанавливается при торможении и используется для зарядки батареи.
Можно ли полностью полагаться на электрический мотор в Toyota Yaris гибрид?
В Toyota Yaris гибрид электрический мотор используется для краткосрочных поездок на низких скоростях, например, при движении по городу или в пробках. Однако полностью полагаться на него не получится, так как его мощности недостаточно для длительных поездок на высоких скоростях или при интенсивном ускорении. Когда батарея разряжается, подключается бензиновый двигатель, который работает в паре с электромотором.
Какова роль батареи в гибридной системе Toyota Yaris?
Батарея в гибридной системе Toyota Yaris служит для хранения энергии, которая используется для работы электрического мотора. Она заряжается за счет энергии, получаемой во время торможения (система рекуперации энергии). Также батарея поддерживает работу электрического мотора при низких скоростях, что позволяет сэкономить топливо. При необходимости, например, на высоких скоростях или при ускорении, батарея передает энергию бензиновому двигателю.
Как система управления гибридом в Toyota Yaris определяет, когда использовать бензиновый двигатель или электромотор?
Система управления гибридом Toyota Yaris автоматически решает, когда включать бензиновый двигатель, а когда использовать электромотор. Это зависит от множества факторов, таких как скорость движения, уровень заряда батареи и потребности в мощности. На низких скоростях и при плавном ускорении преимущество отдается электрическому мотору, а при повышении нагрузки или необходимости в большем диапазоне мощности подключается бензиновый двигатель.
Какова экономия топлива при использовании гибридной системы в Toyota Yaris?
Гибридная система в Toyota Yaris значительно снижает расход топлива, особенно в городских условиях, где частые остановки и разгоны позволяют электромотору работать наиболее эффективно. Средний расход топлива может быть на 30-50% ниже по сравнению с обычными бензиновыми моделями. Однако на трассе, где гибридная система больше зависит от бензинового двигателя, экономия может быть менее выраженной.
