Как работает муфта vvti toyota

Муфта VVT-i (Variable Valve Timing with intelligence) представляет собой ключевой элемент системы фаз газораспределения, реализованной на двигателях Toyota. Её задача – динамическое изменение угла опережения открытия впускных клапанов, что позволяет адаптировать работу двигателя к различным режимам нагрузки и оборотов. Управление осуществляется гидравлическим способом при помощи моторного масла и электромагнитного клапана, получающего команды от ЭБУ.

Конструктивно муфта VVT-i интегрирована с впускным распределительным валом и содержит ротора с пазами и корпус, связанный с шестернёй привода ГРМ. Поворот ротора относительно корпуса достигается под давлением масла, поступающего через управляющие каналы. Давление регулируется соленоидом, изменяя положение ротора и, соответственно, фазу открытия клапанов.

При низких оборотах ЭБУ удерживает муфту в нейтральной позиции для стабильной работы на холостом ходу. С ростом оборотов и нагрузки блок управления увеличивает давление масла в нужной камере муфты, тем самым сдвигая фазу в сторону раннего открытия клапанов для повышения наполнения цилиндров. Это улучшает крутящий момент на средних оборотах и экономичность при частичных нагрузках.

Для корректной работы системы необходимо использовать только масло рекомендованной вязкости и поддерживать чистоту масляных каналов. Загрязнение или использование неподходящей жидкости может привести к неправильной работе муфты, ошибкам по фазам ГРМ и снижению динамики двигателя. Регулярная проверка состояния соленоида и промывка системы смазки после 100–120 тыс. км существенно продлевают срок службы механизма.

Как изменяется фаза газораспределения с помощью муфты VVT-i

Муфта VVT-i (Variable Valve Timing with intelligence) устанавливается на распределительный вал и регулирует его угловое положение относительно коленчатого вала. Это позволяет смещать фазу открытия и закрытия клапанов в зависимости от нагрузки и оборотов двигателя.

На низких оборотах и при малых нагрузках муфта удерживает распредвал в более позднем положении, благодаря чему улучшается стабильность холостого хода и снижается расход топлива. При разгоне система подает масло под давлением в рабочие камеры муфты, смещая вал в сторону раннего открытия клапанов, что улучшает наполнение цилиндров и увеличивает крутящий момент.

Максимальный угол смещения фазы обычно составляет 30–40° по коленчатому валу. Это значение задаётся ЭБУ на основе сигналов с датчиков положения вала, давления масла, температуры охлаждающей жидкости и положения дроссельной заслонки. Регулировка происходит непрерывно в реальном времени, без дискретных ступеней.

Муфта изменяет только фазу, не затрагивая продолжительность открытия клапанов. Благодаря этому достигается оптимальное наполнение цилиндров во всём диапазоне оборотов без увеличения перекрытия, что важно для экологических норм и экономии топлива.

При выходе системы VVT-i из строя распредвал фиксируется в одном положении, чаще всего – в среднем значении фазы, что ухудшает характеристики двигателя при разгоне и увеличивает расход. Поэтому диагностика и замена неисправных компонентов системы имеют критическое значение.

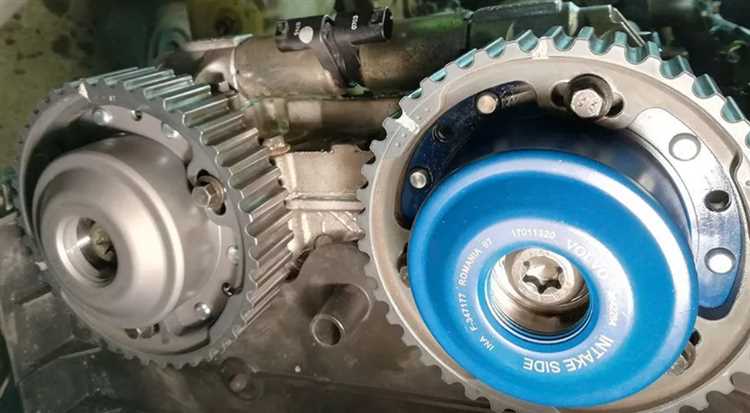

Устройство муфты VVT-i: ключевые элементы и их функции

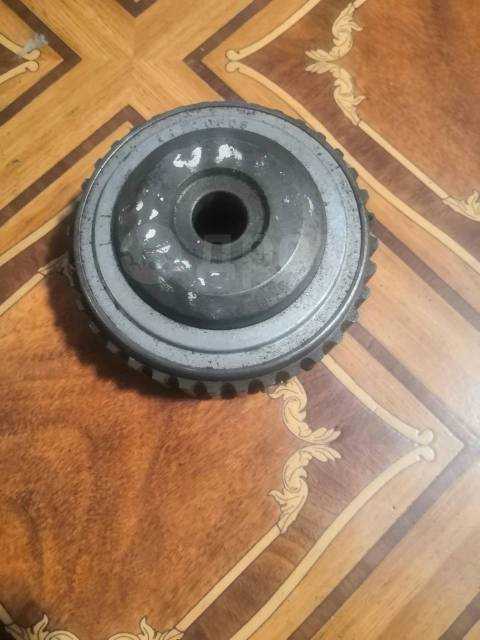

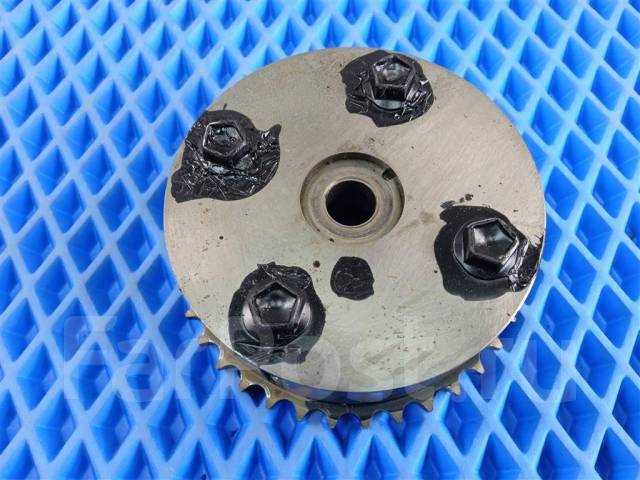

Муфта VVT-i (Variable Valve Timing — intelligent) представляет собой гидромеханическое устройство, размещённое на распределительном валу, чаще всего впускного тракта. Её задача – изменять фазу газораспределения в зависимости от режима работы двигателя. Основу конструкции составляют следующие компоненты:

1. Корпус муфты – жестко соединён с шестернёй привода ГРМ. Внутри корпуса находятся каналы, по которым подаётся моторное масло, играющее роль рабочего тела.

2. Ротор (внутренний элемент) – прикреплён к распределительному валу. Имеет лопатки, входящие в зацепление с внутренними полостями корпуса. Именно за счёт смещения ротора внутри корпуса достигается изменение фаз.

3. Камеры высокого и низкого давления – образуются между лопатками ротора и перегородками корпуса. Подача масла в определённую камеру приводит к повороту ротора в нужную сторону. Управление подачей осуществляется электронным блоком управления двигателем (ECU) через соленоид.

4. Регулирующий клапан VVT-i (соленоид) – электромагнитное устройство, монтируемое на ГБЦ. По команде от ECU изменяет направление и объём подачи масла в камеры муфты. Неисправность соленоида напрямую влияет на работу фазовращателя.

5. Возвратная пружина – используется в некоторых типах муфт для возвращения ротора в исходное положение при остановке двигателя или при недостаточном давлении масла.

6. Уплотнительные кольца – предотвращают утечку масла между полостями, обеспечивая точность управления фазами. Их износ приводит к нестабильной работе системы.

Каждый элемент муфты рассчитан на работу при определённом давлении и температуре масла. Регулярная замена масла и фильтра, использование рекомендованных допусков и своевременная диагностика соленоида – критически важны для стабильной работы системы VVT-i.

Роль моторного масла в управлении муфтой VVT-i

Моторное масло играет ключевую роль в функционировании системы VVT-i, обеспечивая управление фазами газораспределения через гидравлический привод муфты. Электромагнитный клапан VVT-i регулирует подачу масла в камеры муфты, изменяя положение распределительного вала. Давление масла непосредственно определяет скорость и точность поворота вала, поэтому любые отклонения от нормы приводят к сбоям в работе системы.

Для корректной работы необходима вязкость масла, соответствующая требованиям двигателя. На большинстве моторов Toyota с VVT-i рекомендуется масло с вязкостью 0W-20 или 5W-30. Использование масла с несоответствующей вязкостью снижает эффективность управления муфтой, особенно при низких температурах или высоких оборотах.

Загрязнение масла – критический фактор, влияющий на ресурс муфты и клапана VVT-i. Отложения и металлические частицы затрудняют движение поршней в гидравлических каналах, вызывают зависание муфты и ошибки по фазам. Замена масла должна производиться строго по регламенту, а при повышенных нагрузках – с уменьшением интервала вдвое.

Использование некачественных фильтров также ведёт к ухудшению работы системы. Масляный фильтр должен обладать высокой степенью очистки и не снижать давление в системе. Малейшие колебания давления отражаются на работе привода VVT-i, особенно на холодном запуске.

Рекомендуется регулярно проверять состояние электромагнитного клапана и промывать масляные каналы при замене масла. Наличие осадка на сетке клапана свидетельствует о нарушении циркуляции масла и требует диагностики системы смазки. Поддержание чистоты масла – обязательное условие стабильной работы VVT-i.

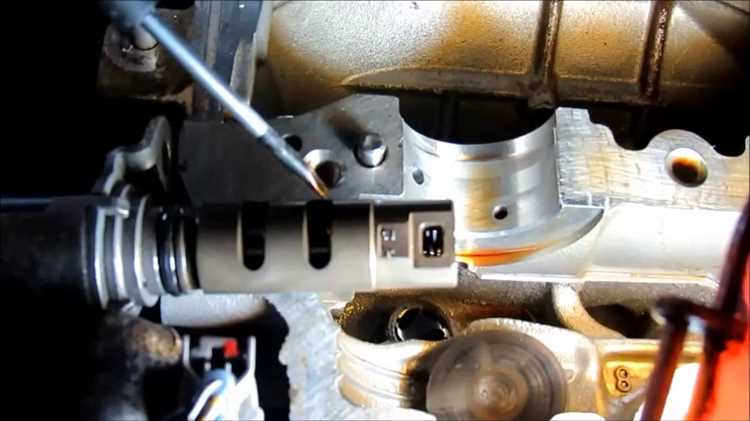

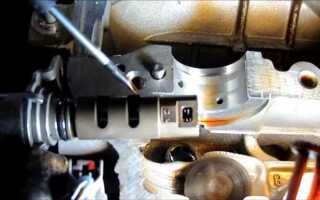

Как работает электромагнитный клапан управления VVT-i

Электромагнитный клапан VVT-i (OCV – Oil Control Valve) регулирует подачу моторного масла к муфте изменения фаз газораспределения, обеспечивая точную настройку фаз впускного распредвала. Работа клапана основана на управлении через импульсы от блока ECM, изменяющие степень его открытия.

• Клапан состоит из соленоида и поршня, связанного с перепускными каналами подачи масла к муфте VVT-i.
• Когда ECM подает управляющий сигнал, электромагнит втягивает сердечник, смещая поршень и открывая нужный масляный канал.
• В зависимости от положения поршня, масло направляется в одну из полостей муфты, изменяя угол опережения или запаздывания фаз.
• Рабочее напряжение клапана – 12 В, управление осуществляется ШИМ-сигналом с частотой 200–300 Гц, скважность которого регулирует поток масла.
• В момент запуска двигателя клапан закрыт. По мере прогрева и изменения оборотов ECM активирует клапан для оптимизации фаз впуска.

Для стабильной работы клапана критически важна чистота масла. Засорение фильтра клапана или каналов приведёт к сбоям в регулировке фаз и появлению ошибок DTC P1349, P0010, P0011.

1. Меняйте масло каждые 7–10 тыс. км или чаще при эксплуатации в городском режиме.
2. Используйте только рекомендованную вязкость масла (обычно 5W-30 или 0W-20).
3. Проверяйте сопротивление обмотки клапана (норма: 6.9–7.9 Ом при 20 °C) при диагностике неисправностей.
4. При замене используйте только оригинальные или проверенные аналоги – дешёвые клапаны часто имеют нестабильную работу соленоида.

Признаки неисправности муфты VVT-i и возможные причины

Детонация на низких оборотах, сопровождаемая нестабильной работой двигателя, указывает на возможную блокировку муфты VVT-i в одном положении. При этом ЭБУ не может корректно управлять фазами газораспределения, что сказывается на производительности и расходе топлива.

Металлический шум со стороны ГРМ при запуске холодного двигателя свидетельствует о неисправности фиксатора муфты или чрезмерном износе механизма. Часто причина – недостаточное давление масла или засорение масляных каналов, ведущих к муфте.

Снижение тяги и вялый отклик на педаль газа при оборотах свыше 3000 об/мин могут быть связаны с зависанием клапана управления VVT-i. Клапан закоксовывается при использовании масла низкого качества или несоблюдении интервалов его замены.

Ошибка P1349 или аналогичная в памяти ЭБУ свидетельствует о неправильной работе системы изменения фаз. Причины включают обрыв в электропроводке клапана управления, залипание плунжера внутри клапана, износ муфты, а также загрязнение масла металлической стружкой.

Устранение проблем требует диагностики через Techstream или аналогичный сканер, проверки давления масла и состояния цепи управления. Часто помогает промывка системы и замена масла с фильтром. В случае механического износа муфта подлежит замене.

Диагностика системы VVT-i с помощью сканера OBD-II

Сканер OBD-II предоставляет доступ к информации о состоянии системы VVT-i в реальном времени, что позволяет быстро выявить неполадки и предотвратить серьезные повреждения двигателя. Для диагностики этой системы важно понимать, как правильно интерпретировать данные, получаемые через сканер.

Для начала, подключите сканер к диагностическому разъему автомобиля, который обычно находится под панелью приборов с водительской стороны. После подключения включите зажигание, не запускайте двигатель. Сканер должен начать считывание данных с блока управления двигателем (ECU).

При нормальной работе системы VVT-i сканер покажет следующие параметры:

• Положение валов VVT-i в реальном времени.
• Ошибки, связанные с системой фазорегуляторов (например, P0011 или P0012).
• Состояние соленоидов VVT-i и наличие сигналов с их работы.

Если обнаружены коды ошибок, они обычно указывают на проблемы с соленоидами, датчиками положения валов или неисправности в системе управления фазами. Примером может служить ошибка P0020, которая сигнализирует о неправильной работе соленоида фазорегулятора на одном из валов.

При отсутствии ошибок сканер будет отображать данные о рабочих характеристиках системы, таких как:

• Текущее положение фазорегулятора на впускном и выпускном валах.
• Режим работы двигателя (холостой ход, ускорение, замедление).

После того как сканер соберет все необходимые данные, можно выполнить следующие шаги для проверки работы VVT-i:

1. Проверьте соответствие положения валов с данными в спецификации для выбранного режима работы двигателя.
2. Используйте функцию активирования соленоидов через сканер для проверки их реакции на команды ECU.
3. При выявлении отклонений в показаниях проведите визуальную проверку состояния фазорегуляторов, соленоидов и проводки системы.

Важно помнить, что диагностика с использованием OBD-II не всегда дает полную картину. В случае проблем с механическими компонентами системы (например, износ фазорегулятора) может потребоваться дополнительная проверка и даже разборка части двигателя.

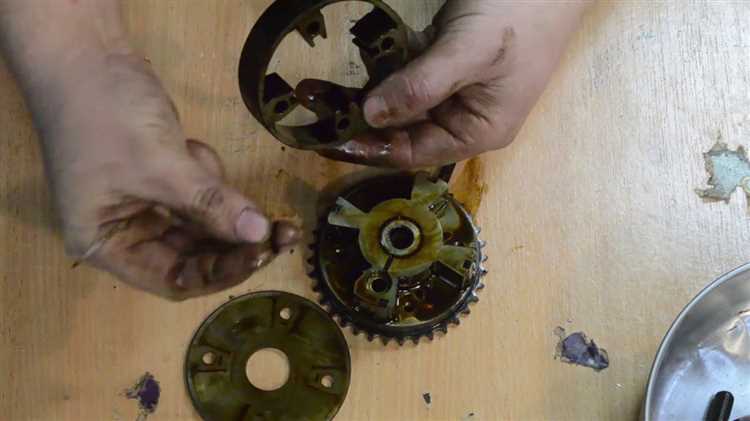

Разборка и проверка муфты VVT-i на предмет заклинивания

1. Подготовка к разборке
Перед началом работы отключите аккумулятор и снимите отрицательный провод. Убедитесь, что двигатель остыл, чтобы избежать ожогов. Для разборки потребуется стандартный набор инструментов, включая торцевые ключи, отвертки и съемники для снятия муфты.

2. Снятие муфты
Муфта VVT-i обычно расположена на передней части распределительного вала. Для ее снятия открутите болт крепления и с помощью съемника аккуратно извлеките компонент. Важно избегать воздействия чрезмерной силы, чтобы не повредить другие элементы двигателя.

3. Осмотр муфты
Проверьте внешний вид муфты на наличие повреждений: трещин, коррозии, загрязнений или следов перегрева. Заклинивание может быть вызвано накоплением грязи и масла, что нарушает работу вала. Также обратите внимание на люфт вала муфты, который должен быть минимальным. Если люфт есть, это может свидетельствовать о повреждении подшипников или других внутренних элементов.

4. Проверка механизма изменения фаз
Для проверки механизма изменения фаз используйте специальное оборудование, которое позволяет имитировать рабочие условия. Включите систему, чтобы проверить отклик на изменение оборотов. Если отклик замедленный или отсутствует, это может указывать на проблему с гидравлической системой или заедание механизма.

5. Проверка с помощью ультразвуковой диагностики
Для более точной диагностики используйте ультразвуковой тестер, который позволит определить наличие внутренних повреждений или загрязнений. Заклинивание может быть связано с блокировкой гидравлических каналов, что приводит к неадекватной работе муфты.

6. Устранение неисправностей
После проверки и выявления причины заклинивания, замените поврежденные компоненты, такие как пружины, подшипники или резиновые уплотнители. Также рекомендуется очистить все каналы и детали от загрязнений. В случае невозможности восстановления муфту следует заменить целиком.

После сборки муфты и установки ее на место обязательно проверьте систему в рабочем режиме, чтобы удостовериться в ее правильной работе.

Особенности работы муфты VVT-i при запуске и прогреве двигателя

При запуске двигателя муфта VVT-i выполняет свою функцию на минимальных оборотах. В этот момент система VVT-i регулирует угол опережения впуска, чтобы улучшить характеристики работы двигателя при холодном запуске. Муфта позволяет снижать сопротивление в процессе вращения коленчатого вала, уменьшая нагрузку на двигатель. Этот процесс обеспечивает плавный и более быстрый прогрев двигателя, а также способствует снижению выбросов на старте.

В процессе прогрева масла в системе VVT-i становится более текучим, что позволяет муфте работать более эффективно. Однако в первые минуты работы, пока температура масла не достигнет оптимальных значений, муфта остаётся в стандартном положении для предотвращения перегрева и излишней нагрузки на мотор. Это также позволяет двигателю поддерживать необходимый крутящий момент и экономичную работу на низких оборотах.

После достижения рабочей температуры масла муфта VVT-i изменяет угол фаз газораспределения для улучшения динамики двигателя и снижения расхода топлива. На этом этапе система активно взаимодействует с другими компонентами, такими как датчики положения распредвала и коленвала, для достижения максимально эффективного распределения мощности.

Рекомендуется избегать резких ускорений и перегрузок в момент прогрева, так как это может привести к перегреву системы VVT-i и быстрому износу ее компонентов. Поддержание двигателя в рабочем диапазоне температур в процессе прогрева также способствует улучшению долговечности муфты и других элементов системы газораспределения.

Вопрос-ответ:

Что такое муфта VVT-i и как она работает на двигателях Toyota?

Муфта VVT-i (Variable Valve Timing with intelligence) используется для регулирования фаз газораспределения в двигателе. Это позволяет изменять момент открытия и закрытия клапанов в зависимости от оборотов двигателя, что способствует улучшению его характеристик на разных режимах работы. Принцип работы муфты заключается в изменении угла положения распределительных валов с помощью гидравлической системы. Таким образом, двигатель получает возможность эффективно работать как на низких, так и на высоких оборотах.

Какие преимущества дает использование муфты VVT-i на двигателе?

Муфта VVT-i улучшает динамику работы двигателя, повышая его мощность при низких и высоких оборотах. Это способствует не только увеличению мощности, но и улучшению экономии топлива, так как двигатель работает более эффективно в различных режимах. Также уменьшается выброс вредных веществ, поскольку клапаны открываются и закрываются в оптимальные моменты, снижая нагрузку на систему выпуска.

Почему в некоторых автомобилях Toyota система VVT-i может работать неэффективно?

Неэффективность работы системы VVT-i может быть вызвана рядом факторов. Например, загрязнение или износ гидравлической муфты, что приводит к неправильному управлению фазами газораспределения. Также проблема может заключаться в неисправности датчиков или системы смазки. В таких случаях двигатель может терять свою мощность, а расход топлива возрастать. Регулярное обслуживание и использование качественного масла может снизить риски возникновения таких проблем.

Как часто требуется обслуживание муфты VVT-i?

Муфта VVT-i требует регулярного обслуживания в рамках общего технического обслуживания автомобиля. Важно следить за состоянием масла и фильтров, так как загрязненные или старые масла могут снизить эффективность работы системы. Как правило, масло следует менять каждые 10-15 тысяч километров, в зависимости от рекомендаций производителя и условий эксплуатации автомобиля. Регулярная диагностика и проверка состояния муфты поможет избежать серьезных поломок.

Может ли поломка муфты VVT-i привести к серьезным повреждениям двигателя?

Да, поломка муфты VVT-i может вызвать проблемы с работой двигателя. Если система не будет правильно управлять фазами газораспределения, это может привести к снижению мощности, увеличению расхода топлива и повышению выбросов. В редких случаях, если проблема не устраняется вовремя, может возникнуть перегрев двигателя или повреждение клапанов. Поэтому при обнаружении симптомов неисправности (например, нестабильные обороты или потеря мощности) рекомендуется немедленно обратиться в сервисный центр для диагностики и ремонта.

Как работает муфта VVT-i на двигателях Toyota?

Муфта VVT-i (Variable Valve Timing with intelligence) регулирует фазировку газораспределения в двигателе, изменяя момент открытия и закрытия клапанов в зависимости от оборотов двигателя и условий эксплуатации. Это позволяет улучшить эффективность работы двигателя при разных нагрузках. В VVT-i используется электрический привод для изменения положения распределительного вала, что способствует оптимизации работы двигателя, улучшению топливной экономичности и снижению выбросов вредных веществ.
