Система VVT-i (Variable Valve Timing with intelligence) реализует фазированный контроль запаздывания и опережения открытия впускных клапанов для оптимизации наполнения цилиндров в зависимости от оборотов двигателя и нагрузки. Она используется на бензиновых двигателях Toyota начиная с конца 1990-х годов и позволяет улучшить крутящий момент на низких оборотах, снизить расход топлива и уменьшить выбросы вредных веществ.
В основе VVT-i лежит изменяемое положение распределительного вала впускных клапанов за счёт поворотного механизма, управляемого гидравлическим приводом. Масло подаётся в муфту изменения фаз через электромагнитный клапан VVT (OCV), управляемый ЭБУ двигателя. Алгоритм работы учитывает сигналы с датчиков положения коленчатого и распределительного валов, температуры охлаждающей жидкости, положения дроссельной заслонки и массового расхода воздуха.
Типичное отклонение фаз составляет до 40°, что позволяет двигателю адаптироваться к различным условиям работы. Например, при старте с холостого хода фазы сдвигаются для лучшего наполнения цилиндров, а при движении на высокой скорости угол меняется для повышения эффективности сгорания. На моторах типа 1ZZ-FE или 2AZ-FE используется односторонняя регулировка впускных клапанов, тогда как более современные 2GR-FE и 3ZR-FAE оснащаются системой Dual VVT-i с регулировкой обоих валов.
Рекомендуется своевременно обслуживать систему, так как загрязнение масла или неисправность клапана VVT может привести к нестабильной работе двигателя и снижению динамики. Проверка состояния фильтра в маслоподающем канале и использование масла с подходящей вязкостью – ключевые меры для поддержания корректной работы механизма фаз.
Что регулирует система VVT-i и как изменяется фаза газораспределения
Регулирование осуществляется за счёт гидравлического актуатора, изменяющего угол опережения или запаздывания открытия клапанов. Давление масла направляется в одну из камер механизма фазовращателя, что сдвигает вал на определённый угол. Управляющий импульс задаётся ЭБУ на основе данных от датчиков положения коленвала, распредвала, дроссельной заслонки, температуры охлаждающей жидкости и нагрузки на двигатель.
При низких оборотах фазовращатель минимизирует перекрытие клапанов, улучшая устойчивость холостого хода и снижая выбросы. При средних и высоких оборотах ЭБУ сдвигает фазу в сторону раннего открытия впускных клапанов, что повышает эффективность наполнения цилиндров за счёт использования инерции воздушного потока.
Максимальный угол сдвига распредвала в системе VVT-i на большинстве бензиновых двигателей Toyota составляет 30–40°. Это позволяет точно подстраивать фазы под текущую нагрузку и частоту вращения коленчатого вала.
Оптимальное функционирование VVT-i зависит от состояния масла, так как загрязнение каналов или износ клапана управления резко снижает скорость реакции системы. Рекомендуется использовать масло, соответствующее допускам производителя, и придерживаться межсервисного интервала.
Какое давление масла требуется для работы механизма VVT-i
Для корректной работы системы VVT-i требуется стабильное давление моторного масла, так как оно используется для поворота фаз газораспределения через управляющий клапан VVT и муфту на распредвале. Недостаточное или нестабильное давление вызывает задержку срабатывания механизма, ошибки ECM и снижение эффективности двигателя.
- Минимально допустимое давление масла на холостом ходу – 0,5–0,7 бар (в зависимости от конкретного двигателя Toyota).
- Оптимальное давление при 3000 об/мин – от 2,5 до 4,5 бар. Значение зависит от конструкции двигателя (серии 1ZZ, 2AZ, 2GR и др.).
- Наиболее чувствительны к давлению масла системы с фазовращателями на впускном и выпускном валах (Dual VVT-i). Для них важно поддержание давления не ниже 3 бар при средней нагрузке.
- Использование масла с неподходящей вязкостью (например, 20W-50 вместо рекомендованных 0W-20 или 5W-30) снижает реакцию VVT-i, особенно на холодном двигателе.
- Критически важно следить за состоянием масляного насоса, фильтра и каналов – даже частичное засорение снижает давление и вызывает сбои в работе фазовращателя.
Для точной диагностики следует использовать механический манометр, устанавливаемый вместо штатного датчика давления. Проверку проводят как на холодном, так и на прогретом двигателе. При обнаружении давления ниже нормы на любом режиме требуется проверка системы смазки до устранения отклонений.

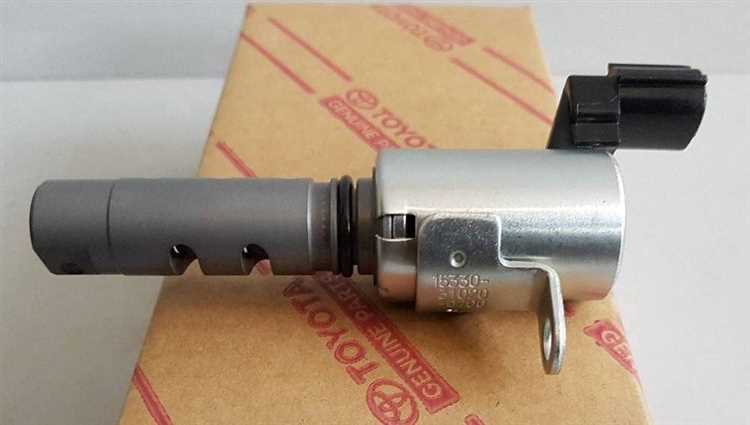

Роль электромагнитного клапана VVT-i и признаки его неисправности
Электромагнитный клапан VVT-i управляет подачей моторного масла к механизмам изменения фаз газораспределения. По сигналу ЭБУ он открывает или закрывает масляный канал, воздействуя на фазовращатель на распредвале. От точности его работы зависит своевременное изменение фаз, что влияет на крутящий момент, экономичность и выбросы.
Клапан подключён к системе смазки, работает под давлением масла и подвержен загрязнению. Основные причины отказа – закоксовывание каналов, механический износ, выход из строя обмотки. При загрязнении клапан теряет подвижность, не обеспечивает нужного давления, из-за чего фазы газораспределения отклоняются от расчетных значений.
Признаки неисправности включают нестабильную работу двигателя на холостом ходу, провалы тяги на низких оборотах, увеличенный расход топлива. На панели приборов может загореться ошибка Check Engine с кодами P1349, P0010 или P0011. Диагностика проводится с помощью мультиметра и подачи напряжения напрямую на контакты клапана – отсутствие щелчка указывает на его заклинивание или обрыв цепи.
Рекомендуется проверять чистоту масла и соблюдать интервалы замены – загрязнённое масло ускоряет износ клапана. При замене следует использовать только оригинальные детали или проверенные аналоги, так как дешёвые копии часто не обеспечивают точной работы привода фаз.
Как блок управления двигателем управляет системой VVT-i
Блок управления двигателем (ECU) регулирует систему VVT-i, опираясь на показания множества датчиков. В основе работы лежит точная коррекция фаз газораспределения впускного распредвала с помощью электромагнитного клапана управления масляным давлением (OCV).
ECU анализирует сигналы от датчиков положения коленчатого и распределительного валов, положения дроссельной заслонки, температуры охлаждающей жидкости, расхода воздуха и скорости автомобиля. На основе этих данных он рассчитывает оптимальный угол опережения или запаздывания фаз газораспределения.
При изменении условий нагрузки, например, резком нажатии на педаль акселератора, ECU мгновенно активирует OCV, подавая на него управляющее напряжение (обычно 12 В с модуляцией ШИМ). Это изменяет давление масла в приводе фазовращателя, сдвигая распределительный вал относительно шестерни ГРМ. Смещение может достигать до 40° по углу поворота в зависимости от модели двигателя.
ECU непрерывно сравнивает целевое и фактическое положение вала, корректируя сигнал на OCV для точного удержания нужной фазы. При малейших отклонениях формируется корректирующий импульс. Такая обратная связь позволяет системе работать в режиме реального времени без рывков и провалов.
Для надежности работы предусмотрены диагностические алгоритмы. При нарушении сигнала от OCV или несоответствии положений валов фиксируется ошибка (например, P1349), после чего ECU блокирует регулировку фаз до устранения неисправности.
Рекомендация: при нестабильной работе системы VVT-i в первую очередь проверяется электропитание OCV, сопротивление его обмотки (в пределах 6,9–7,9 Ом) и загрязнение масляных каналов. Использование масла, не соответствующего спецификации, напрямую влияет на корректность работы фазовращателя.

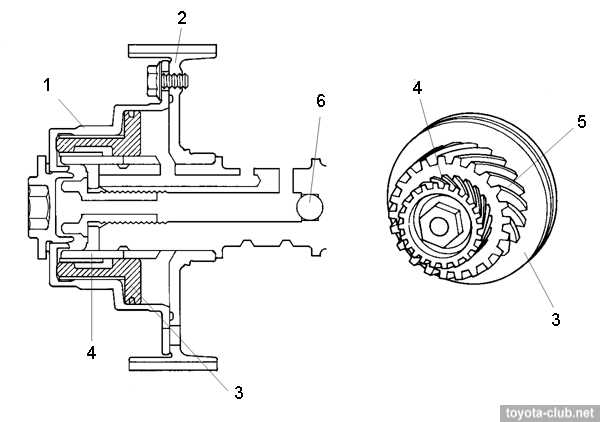

Особенности конструкции фазовращателя на распредвале Toyota
Фазовращатель VVT-i на распредвале Toyota представляет собой гидравлический механизм, встроенный в шестерню привода распределительного вала. Его основная задача – смещение фаз газораспределения путём поворота вала относительно шестерни при помощи давления моторного масла.
Корпус фазовращателя выполнен из высокоточного алюминиевого сплава и имеет камеры сдвига, в которых перемещаются лопасти, жёстко соединённые с валом. При подаче масла в одну из камер лопасти проворачивают вал в нужную сторону, изменяя фазу впуска.
Электромагнитный клапан (OCV) управляет подачей масла, получая сигналы от блока управления двигателем. Управление осуществляется на основе данных от датчиков положения коленчатого и распределительного валов, температуры охлаждающей жидкости и оборотов двигателя.
Для надёжной работы фазовращателя критично поддерживать чистоту масла и его давление. Зазоры в рабочих камерах не превышают 0,05 мм, поэтому даже мелкие загрязнения могут вызвать заклинивание лопастей или нестабильную работу системы.
На большинстве двигателей Toyota с VVT-i используется система только на впускном распредвале. В более поздних версиях (Dual VVT-i) фазовращатели установлены и на выпускном валу, что требует синхронной работы двух приводов, что усложняет конструкцию и требует регулярной диагностики клапанов управления.
При обслуживании важно не допускать использования неоригинального масла и заменять его строго по регламенту. Нарушение условий смазки приводит к преждевременному износу рабочих поверхностей и появлению стуков фазовращателя при запуске.
Влияние системы VVT-i на расход топлива при разных режимах езды
Система VVT-i (Variable Valve Timing with intelligence) значительно влияет на экономичность автомобиля, оптимизируя работу двигателя в зависимости от условий эксплуатации. В ее основе лежит изменение угла опережения впускных клапанов в реальном времени, что позволяет двигателю адаптироваться под различные режимы нагрузки.
При спокойной и равномерной езде на низких и средних оборотах, система VVT-i позволяет снижать расход топлива за счет улучшения процесса сгорания и уменьшения сопротивления при впуске воздуха. В этом режиме система удерживает клапаны в оптимальном положении, что минимизирует потери мощности и расход топлива.
- Городской цикл: В условиях частых остановок и стартов, когда двигатель работает на низких оборотах, система VVT-i помогает улучшить экономию за счет плавной корректировки клапанов. Это снижает количество топлива, необходимое для поддержания стабильной работы мотора, особенно при частых ускорениях.
- Трасса: На высоких оборотах, например, при движении на скорости от 80 до 120 км/ч, система VVT-i повышает эффективность сгорания, обеспечивая нужный баланс мощности и экономии топлива. В таких условиях, когда требуется больше мощности для поддержания скорости, система адаптирует фазу впуска для улучшения динамики и топливной эффективности.
В условиях интенсивного разгона, например, при резком ускорении на высоких оборотах, система VVT-i позволяет двигателю работать на максимальной мощности. В этом случае расход топлива может временно увеличиваться, поскольку клапаны открываются на большую степень для обеспечения большего притока воздуха и топлива. Однако даже в этом случае система стремится к максимальной эффективности, минимизируя потери и обеспечивая нужную производительность.
Важно учитывать, что влияние VVT-i на экономию топлива напрямую зависит от стиля вождения. При агрессивной езде с частыми резкими ускорениями и высокой нагрузкой на двигатель система не может полностью компенсировать высокие потребности в топливе, что может привести к большему расходу. Напротив, при плавной езде с частыми подъемами оборотов двигателя на более низких значениях, экономия топлива становится наиболее заметной.
Кроме того, на расход топлива влияет и поддержание оптимальных оборотов. Регулярное использование системы в интервале от 1500 до 3500 об/мин позволяет достичь максимальной экономичности, так как система будет эффективно балансировать между низким расходом топлива и достаточной мощностью для стабильной езды.
Резюмируя, можно сказать, что система VVT-i в основном снижает расход топлива в условиях равномерного движения и средних оборотов. Однако при агрессивной езде и высоких нагрузках топливная экономия будет ограничена, и система будет направлена на обеспечение максимальной мощности. Важно адаптировать стиль вождения, чтобы в полной мере воспользоваться преимуществами этой технологии для снижения потребления топлива.
Как диагностировать неисправности системы VVT-i без сканера
Для диагностики неисправностей системы VVT-i без использования сканера, важно обратить внимание на ряд характерных признаков, которые могут указывать на проблему с системой изменения фаз газораспределения. Главным инструментом в этом процессе будет наблюдение за поведением двигателя и его характеристиками во время работы.
Первым шагом является проверка заводского регулятора фаз (VVT) и цепи или ремня, управляющего системой. Проблемы с этими компонентами могут привести к сбоям в изменении фаз. Если при запуске двигателя наблюдаются нестабильные обороты или резкое их изменение, это может быть сигналом о неисправности в VVT.
Следующим этапом является проверка клапанов VVT. Для этого нужно выслушать двигатель на холостых оборотах и при повышении оборотов. Появление посторонних звуков, таких как стуки или металлический шум, может свидетельствовать о неисправности в клапанах системы. Особенно важно обратить внимание на работу при нагрузке двигателя – если шум усиливается, это может указывать на загрязнение клапанов или проблемы с их работой.
Еще один способ диагностики – проверка работы системы VVT в условиях нагрузки. При резком ускорении или при попытке набора скорости можно заметить, если двигатель не развивает ожидаемой мощности или «тупит». В таких случаях следует проверить систему подачи масла к фазовращателю. Низкое давление масла или засорение фильтров могут влиять на работу механизма.
Для оценки состояния фазовращателя полезно наблюдать за характеристиками работы двигателя. При отсутствии синхронизации фаз можно заметить повышенные выбросы вредных веществ в выхлопе, а также нестабильные обороты при различных нагрузках.
Также стоит проверить проводку системы VVT-i на наличие повреждений, коротких замыканий или плохих контактов. Нестабильная работа электрических соединений может быть причиной сбоя в работе всей системы, особенно если ошибки возникают только при определенных условиях работы двигателя.
Допустимо ли продолжать движение при ошибке по системе VVT-i
Ошибка в системе VVT-i (Variable Valve Timing with intelligence) может проявляться в виде различных симптомов, таких как снижение мощности двигателя, повышение расхода топлива, нестабильная работа на холостом ходу или нарушение работы датчиков. Однако вопрос о том, можно ли продолжать движение, зависит от типа ошибки и состояния автомобиля.
Малые ошибки системы VVT-i не всегда являются критическими. Например, ошибка в датчике положения распределительного вала может не оказывать сильного влияния на работу двигателя при умеренных нагрузках. В таких случаях автомобиль может продолжить движение, но с пониженной эффективностью работы двигателя. Важно помнить, что долгосрочное игнорирование подобных проблем может привести к более серьезным повреждениям системы газораспределения.
Серьезные неисправности, связанные с механизмом VVT-i, такие как повреждение фазорегулятора или системы управления клапанами, могут привести к значительным потерям мощности и даже полному отказу работы двигателя. В таком случае продолжение движения крайне нежелательно, так как это может вызвать перегрев двигателя или серьезные механические повреждения. Важно как можно скорее остановиться и обратиться в сервис для диагностики и устранения неисправности.
Рекомендации: Если ошибка системы VVT-i сопровождается нестабильной работой двигателя или заметными изменениями в его поведении, рекомендуется немедленно обратиться к специалисту для диагностики. Если ошибка не влияет на динамику работы автомобиля и нет признаков перегрева или других проблем, можно продолжить движение, но с осторожностью и вниманием к показаниям приборов, особенно температуры двигателя и давления масла.
Вопрос-ответ:
Что такое система VVT-i на двигателях Toyota и как она работает?
Система VVT-i (Variable Valve Timing with Intelligence) представляет собой технологию, регулирующую время открытия и закрытия клапанов в зависимости от оборотов двигателя. В зависимости от скорости работы мотора, эта система изменяет угол опережения зажигания, что позволяет улучшить производительность двигателя, снизить расход топлива и уменьшить выбросы вредных веществ. Это достигается благодаря изменению угла фаз газораспределения с помощью регулируемых шестерёнок, что делает работу двигателя более гибкой и адаптивной.
Какие преимущества даёт система VVT-i на двигателях Toyota по сравнению с обычной системой газораспределения?
Основное преимущество VVT-i в том, что она позволяет оптимизировать работу двигателя в широком диапазоне оборотов. При низких оборотах система улучшает экономию топлива, а при высоких — увеличивает мощность. Это означает, что двигатель работает более эффективно в различных условиях, обеспечивая как экономию топлива, так и высокий уровень мощности без необходимости менять настройки вручную. Также VVT-i помогает уменьшить выбросы вредных веществ, поскольку система регулирует клапаны в зависимости от потребностей двигателя, что снижает уровень загрязняющих веществ в выхлопных газах.
Как часто нужно обслуживать систему VVT-i, чтобы она работала корректно?
Система VVT-i не требует частого обслуживания, однако необходимо регулярно следить за состоянием двигателя и проводить плановые осмотры. Важно следить за уровнем масла и его качеством, так как система работает в связке с механизмами, которые используют моторное масло для смазки и охлаждения. Невыполнение этих требований может привести к снижению эффективности работы системы. Также стоит следить за состоянием датчиков и механизма фазовращателя, которые могут нуждаться в замене при длительном использовании автомобиля.
Какие проблемы могут возникнуть с системой VVT-i, и как их можно устранить?
Основные проблемы с системой VVT-i могут включать неисправности фазовращателя, загрязнение датчиков и низкое давление масла. В случае поломки фазовращателя, двигатель может потерять в мощности, а расход топлива увеличится. Также может появиться посторонний шум или двигатель будет работать с перебоями. Если система не регулирует клапаны должным образом, это также может привести к снижению производительности. В таких случаях необходимо провести диагностику системы, очистить или заменить датчики, а также заменить масло и фильтры для восстановления нормальной работы. Важно своевременно обращаться в сервисный центр для диагностики и ремонта, чтобы избежать более серьёзных поломок.
