Ручка двери Volvo XC90 – это элемент, напрямую связанный с механизмом открывания и закрывания, поэтому при её замене или ремонте необходимо точно понимать последовательность действий. Наиболее часто снятие требуется при замене замка, перекраске кузова или устранении люфта ручки. Ниже представлена точная инструкция, ориентированная на модели XC90 первого поколения (2002–2014), где механизм отличается своей конструктивной плотностью.
Перед началом работ важно: отключить питание автомобиля, сняв минусовую клемму с аккумулятора. Это предотвратит случайное срабатывание центрального замка или системы безопасности. Работы следует проводить при температуре не ниже +10 °C, чтобы избежать повреждения пластиковых элементов фиксации.
Основные инструменты, которые потребуются: Torx T25 и T30, пластиковая лопатка для снятия обшивки, тонкая крестовая отвёртка, фонарик, перчатки и ёмкость для винтов. Дополнительно может понадобиться магнитный держатель, так как крепёжные элементы находятся в глубине дверного проёма и легко теряются.
Необходимые инструменты для снятия ручки двери Volvo XC90
- Торцевой ключ Torx T20 – используется для отвинчивания винтов крепления внутренней панели двери и ручки. Подходит для большинства элементов дверного механизма Volvo XC90.
- Торцевой ключ Torx T25 – необходим для откручивания винта фиксатора ручки с торца двери.
- Пластиковый съемник обшивки – позволяет аккуратно снять дверную карту без повреждения креплений и лакокрасочного покрытия.
- Плоская отвертка – применяется для поддевания заглушек и фиксаторов, в случаях, когда нет доступа к пластиковому съемнику.
- Фонарь или налобный светильник – облегчает работу в труднодоступных и слабоосвещенных местах внутри двери.
- Магнитный захват – пригодится для извлечения винтов, упавших в полости двери.
- Тонкие перчатки с противоскользящей поверхностью – обеспечивают лучшее сцепление с инструментом и защищают кожу от острых краев металлических элементов.
Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности, зажигание выключено, а аккумулятор отключен для исключения случайной активации электрооборудования двери.
Отключение аккумулятора перед разборкой двери
Перед демонтажем ручки двери Volvo XC90 необходимо обесточить автомобиль, чтобы избежать короткого замыкания или срабатывания подушки безопасности. Особенно это критично для моделей с системой бесключевого доступа и электрозамками.
Откройте капот и найдите аккумулятор. Убедитесь, что зажигание выключено, ключ вынут из замка или находится вне зоны действия автомобиля (для бесключевого доступа). Используйте ключ на 10 мм для отсоединения минусовой клеммы. Прикасаться следует только к металлической части клеммы – не тяните за провод, чтобы не повредить изоляцию.
После отключения аккумулятора подождите не менее 10 минут. За это время конденсаторы в системе SRS (подушки безопасности и преднатяжители ремней) разрядятся полностью, что исключает риск непреднамеренного срабатывания.
Не допускается касаться отсоединённой клеммой металлических частей кузова. Зафиксируйте её в стороне с помощью изолированного держателя или просто обмотайте изолентой и отведите от аккумулятора.
После завершения работ подключайте аккумулятор в обратной последовательности: сначала плюсовую, затем минусовую клемму. Убедитесь в надёжности крепления. При включении питания проверьте работу стеклоподъёмников, центрального замка и, при необходимости, выполните повторную инициализацию окон.
Снятие внутренней обшивки двери Volvo XC90
Откройте дверь и отключите минусовую клемму аккумулятора для предотвращения короткого замыкания при работе с электрикой.
Снимите декоративную накладку ручки двери, поддев её пластиковым съемником. Под ней находится скрытый винт Torx – выкрутите его ключом T25.
Открутите два винта Torx T25, расположенных внизу обшивки и один в нише подлокотника. Все винты аккуратно сложите, чтобы не потерять.
Пластиковым клином аккуратно подденьте обшивку по периметру, начиная снизу. Отщелкивайте фиксаторы по кругу, избегая резких движений, чтобы не повредить крепления.
После отсоединения фиксаторов слегка потяните обшивку вверх – она сходит с направляющих на стеклоподъемнике.
Отключите разъемы от блока управления стеклоподъемниками и зеркалами. Снимите тросик внутренней ручки двери, запомнив его положение для последующей установки.

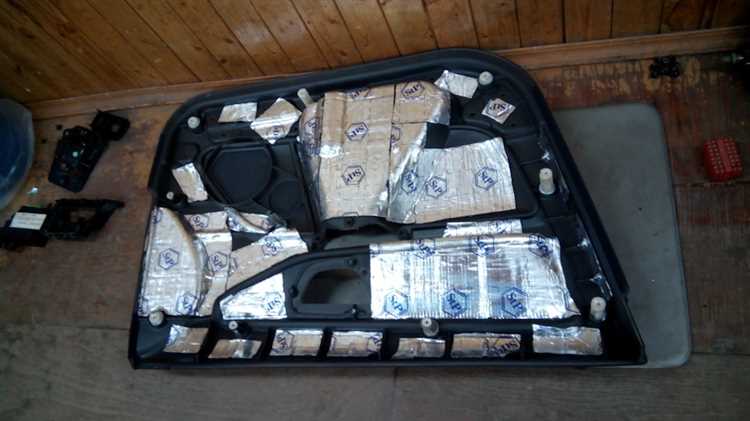

Обшивка полностью освобождена и готова к дальнейшему обслуживанию или замене компонентов двери.
Поиск и демонтаж защитных заглушек и винтов крепления ручки
Для доступа к крепёжным элементам ручки двери Volvo XC90 сначала необходимо найти и аккуратно снять пластиковые заглушки. Первая заглушка обычно расположена на торце двери, ближе к стыку с кузовом. Используйте пластиковую лопатку или тонкую отвёртку с изолированной кромкой, чтобы не повредить лакокрасочное покрытие.
После извлечения заглушки откроется доступ к скрытому винту под Torx T25. В некоторых модификациях может использоваться T27 – проверьте размер заранее. Винт вкручен глубоко, поэтому потребуется длинная отвёртка или битодержатель. Откручивайте медленно, чтобы не повредить резьбу и не уронить винт внутрь двери.
Следующий винт крепления расположен внутри дверной полости за декоративной вставкой под ручкой. Осторожно подденьте вставку с нижней части – она держится на клипсах. Под ней скрыт второй винт Torx, который фиксирует внутреннюю часть механизма ручки. Его также необходимо полностью выкрутить перед снятием ручки.
Все винты следует складывать отдельно, так как они имеют разную длину и резьбу. Перед следующим этапом убедитесь, что извлечены все крепёжные элементы и ничто не препятствует демонтажу ручки.

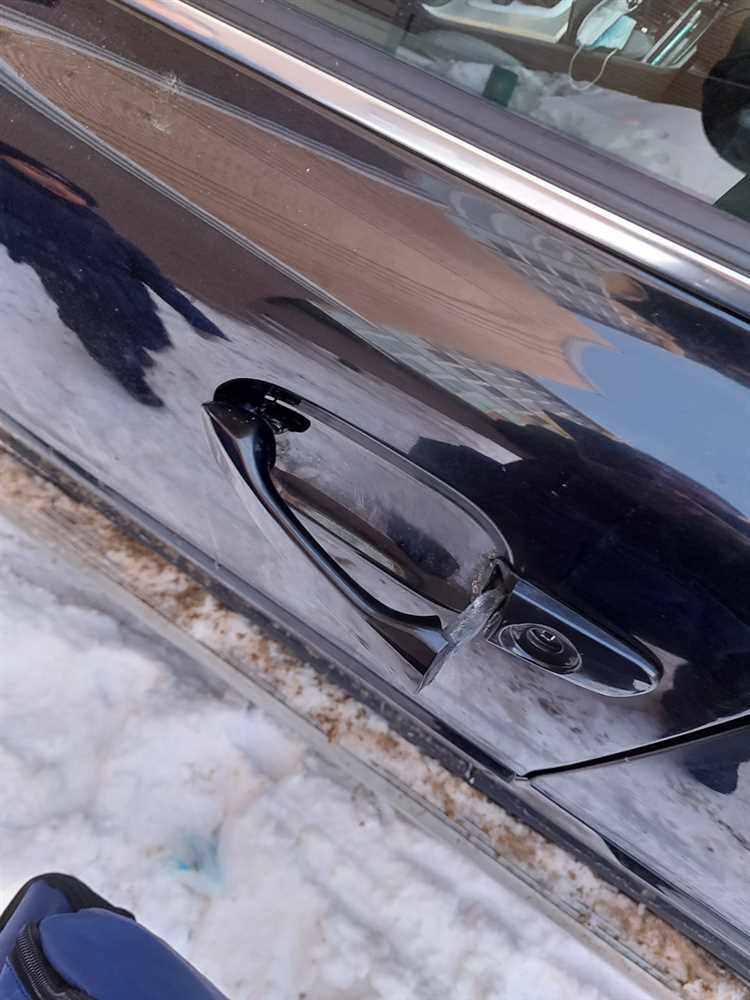

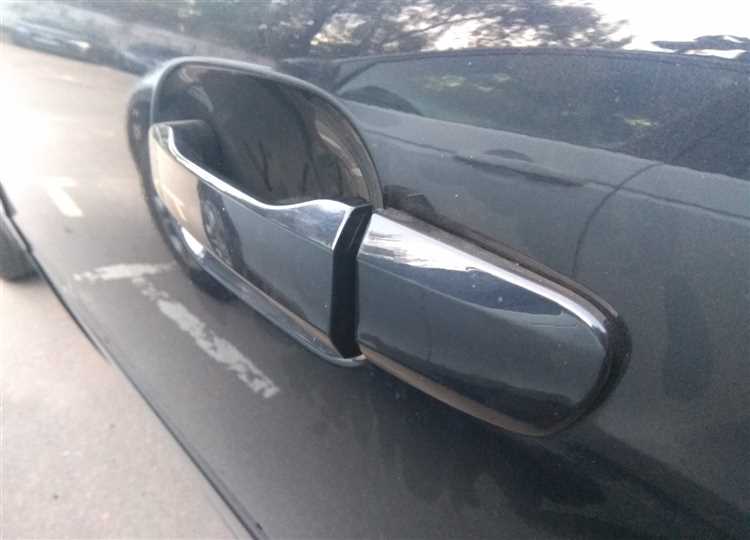

Демонтаж наружной ручки двери без повреждения лакокрасочного покрытия
Перед началом работы отключите питание автомобиля, чтобы исключить случайный срабатывание центрального замка. Откройте дверь полностью и обеспечьте свободный доступ к торцу двери, где расположен технологический лючок или винт крепления ручки.
Снимите резиновую заглушку на торце двери. Под ней находится винт Torx T20 или T25, фиксирующий внешнюю часть ручки. Используйте отвертку с ограничителем крутящего момента, чтобы не повредить крепление. Выкручивайте винт медленно, не до конца: при его полном извлечении механизм может провалиться внутрь двери.
После ослабления винта аккуратно сдвиньте декоративную часть ручки назад по направлению к задней части автомобиля. Не тяните на себя – конструкция предусматривает сдвижной механизм. Когда фиксатор освободится, вы сможете вытащить ручку в сторону от двери.
Избегайте использования металлических инструментов вблизи ЛКП. При необходимости воспользуйтесь пластиковыми съемниками. Работайте в перчатках, чтобы не оставлять следов на поверхности и не повредить хрупкие элементы корпуса.
Если ручка оснащена системой бесключевого доступа, отсоедините проводку, предварительно освободив разъём изнутри двери. Не вытаскивайте разъём с усилием – сначала нажмите фиксатор, затем аккуратно извлеките шлейф.
По завершении демонтажа временно зафиксируйте отверстие мягкой тканью или малярным скотчем, чтобы исключить попадание пыли и мусора внутрь двери.

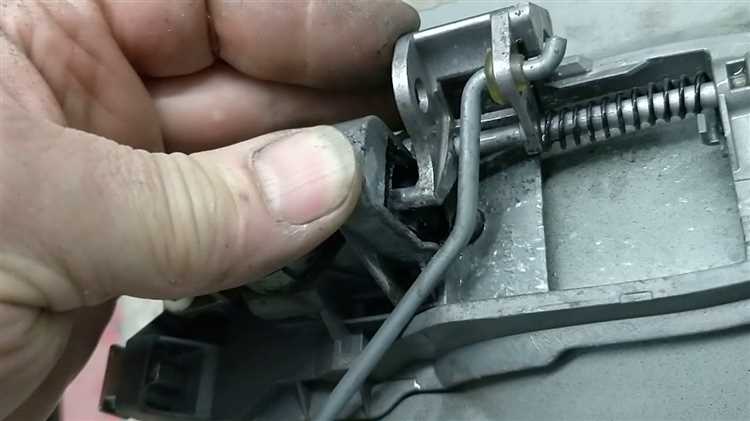

Отсоединение тяги и тросика замка от ручки
После снятия внешней накладки ручки двери необходимо получить доступ к тягам и тросику, проходящим от замка к ручке. Для этого аккуратно извлеките защитную пленку или шумоизоляцию на внутренней стороне двери, не повреждая её – она будет повторно установлена.
Тяга замка крепится к ручке с помощью пластиковой защёлки. Подденьте фиксатор тонкой отверткой, удерживая тягу рукой, затем аккуратно выведите наконечник из посадочного гнезда на ручке. Не прилагайте усилий – пластик может треснуть.
Тросик привода замка удерживается в кронштейне ручки. Отведите фиксирующий элемент, затем поверните тросик так, чтобы освободить его из пазов. Отсоедините металлический наконечник троса из отверстия в рычаге ручки, стараясь не перегибать трос – это может повредить его оболочку.
После отсоединения убедитесь, что все элементы свободны и не деформированы. Повреждённые фиксаторы или изношенные тросики лучше сразу заменить, чтобы избежать проблем при сборке и последующей эксплуатации.
Проверка состояния креплений и механизма ручки после демонтажа
Осмотрите направляющие штифты ручки – они не должны быть погнутыми или иметь следы излома. Особое внимание уделите металлическим зацепам: наличие трещин, выкрашивания или следов деформации указывает на необходимость замены детали.
Проверьте пластиковую рамку крепления ручки к двери. При малейшем люфте или надломах при последующей установке возможна нестабильная фиксация и дребезг при движении.
Оцените целостность возвратной пружины – она должна создавать достаточное сопротивление при ручном нажатии. Слабая или растянутая пружина приводит к неполному возврату ручки в исходное положение.
Механизм тросика должен перемещаться плавно, без заеданий. Наличие смазки – обязательное условие. При её отсутствии нанесите силиконовую или литиевую смазку на движущиеся части.

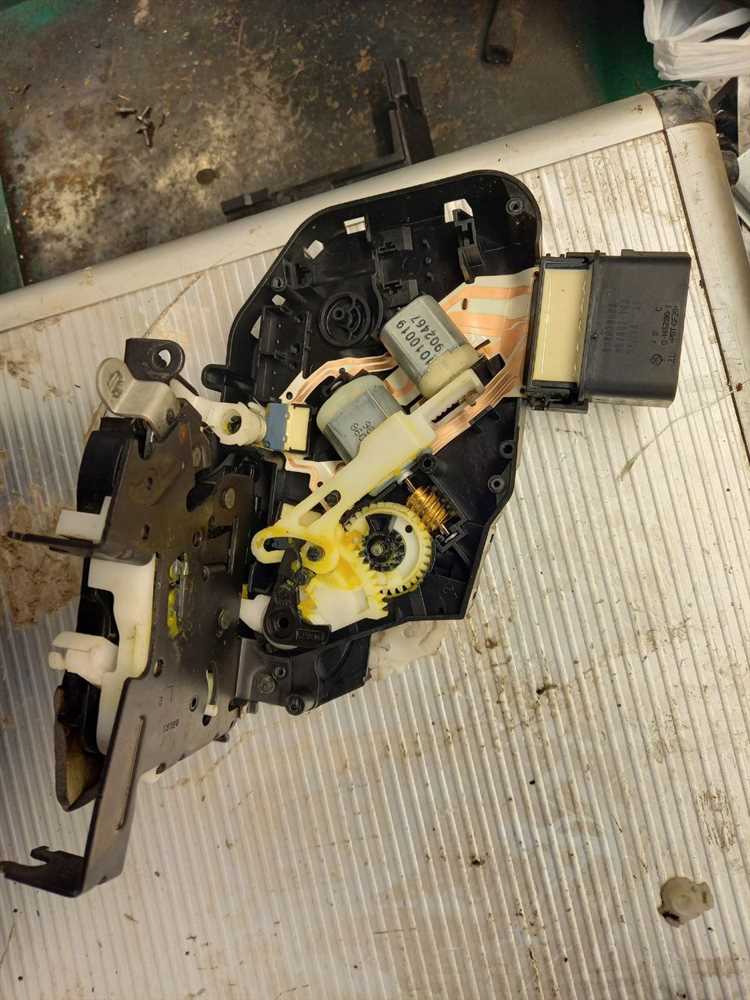

Проверьте посадочное место замка – убедитесь, что все защёлки и направляющие не повреждены. Также проверьте уплотнительные элементы: они предотвращают попадание влаги внутрь двери, и их износ может привести к коррозии крепёжных элементов.
Установка ручки двери обратно и проверка её работоспособности
Перед установкой убедитесь, что все элементы ручки чистые, без повреждений и полностью совместимы с дверным механизмом Volvo XC90.
- Вставьте наружную часть ручки в направляющие пазы двери, начиная с переднего края.
- Плотно прижмите ручку к корпусу, контролируя зазор между элементами.
- С внутренней стороны установите крепёжный элемент (болт Т25) и затяните его до упора без чрезмерного усилия. Используйте динамометрический ключ: момент затяжки – 5 Н·м.
- Закрепите упорную скобу (если она присутствует) с внутренней стороны механизма замка.
- Установите декоративную накладку, совместив фиксаторы с отверстиями на кузове. Зафиксируйте легким нажатием до щелчка.
- Проверьте правильность хода ручки – она должна свободно возвращаться в исходное положение без заеданий.
Для проверки работоспособности:
- Откройте и закройте дверь 3–5 раз, наблюдая за фиксацией замка и положением ручки.
- Проверьте срабатывание центрального замка и механического открывания как снаружи, так и изнутри.
- Убедитесь в отсутствии люфта и посторонних звуков при нажатии на ручку.
Если дверь не открывается или ручка проваливается, проверьте правильность установки тяг и креплений. При необходимости – повторите сборку с контролем всех соединений.
Вопрос-ответ:
Как снять ручку двери на Volvo XC90?
Чтобы снять ручку двери на Volvo XC90, нужно выполнить несколько последовательных действий. Сначала откройте дверь и найдите скрытые винты, которые крепят ручку. Обычно они находятся внутри дверной панели, которые следует аккуратно отсоединить. Для этого используйте пластиковый инструмент, чтобы не повредить отделку. Далее открутите все винты и осторожно вытяните ручку. Важно при снятии не повредить механизмы замков или другие элементы, расположенные в дверной панели.
Что делать, если при снятии ручки двери Volvo XC90 не удается открутить все винты?
Если открутить все винты не удается, возможно, они сильно закисли или повреждены. Попробуйте использовать проникающую смазку, такую как WD-40. Нанесите её на винты и подождите несколько минут, чтобы смазка проникла в резьбу. После этого попробуйте открутить винты снова. В случае, если винты сильно повреждены, можно попробовать использовать специализированный инструмент для извлечения поврежденных винтов.
Нужно ли снимать панель двери перед снятием ручки на Volvo XC90?
Да, чтобы снять ручку двери на Volvo XC90, обычно необходимо сначала демонтировать панель двери. Панель скрывает винты, которые крепят ручку, а также защищает внутренние механизмы. Для этого аккуратно снимите крепежные элементы панели, используя пластиковые инструменты. Будьте осторожны, чтобы не повредить декоративные элементы или сломать фиксаторы, которые могут быть расположены по бокам.
Какие инструменты понадобятся для снятия ручки двери на Volvo XC90?
Для снятия ручки двери на Volvo XC90 вам понадобятся следующие инструменты: пластиковые лопатки для снятия панели, отвертка с набором бит, чтобы откручивать винты, возможно, ключ для извлечения поврежденных винтов, а также проникающая смазка для ослабления закисших крепежей. Если винты сильно закисли, потребуется также резиновый молоток для осторожного воздействия на панели.
