На моделях Toyota Corolla AE100 с бензиновыми двигателями 4A-FE и 5A-FE используется трамблёр (распределитель зажигания), встроенный в головку блока цилиндров. Его демонтаж требуется при замене изношенного узла, сальника распределительного вала, а также при диагностике неисправностей системы зажигания.
Трамблёр крепится тремя болтами к торцу головки блока и соединяется с ЭБУ и катушкой зажигания через разъём. Перед снятием важно выставить поршень первого цилиндра в верхнюю мёртвую точку такта сжатия и отметить положение бегунка, чтобы не сбить фазу зажигания при последующей установке.
Работа выполняется на заглушенном двигателе с отключённой «минусовой» клеммой аккумулятора. Необходимо заранее подготовить головку на 12 мм, маркер, ветошь и ёмкость для возможных подтеков масла. Участок вокруг трамблёра лучше очистить от грязи, чтобы избежать попадания пыли внутрь ГБЦ.
Особенность AE100 – наличие датчика положения коленвала внутри корпуса трамблёра. Повреждение его при демонтаже приведёт к невозможности запуска двигателя. Поэтому важно извлекать узел аккуратно, не применяя силу при заклинивании прокладки или прикипевших болтах.
Подготовка инструментов для снятия трамблера
Перед началом работ потребуется минимальный, но точный набор инструментов. Основной упор – на удобство доступа к крепежным элементам и сохранность резьбовых соединений.
Необходимые инструменты:
- Ключ на 12 мм – для откручивания болтов крепления трамблера к двигателю.
- Трещотка с удлинителем – облегчает доступ к нижним болтам, особенно при ограниченном пространстве.
- Отвертка с плоским лезвием – для аккуратного отсоединения разъёмов и фиксаторов проводки.
- Маркер или мел – для метки текущего положения корпуса трамблера относительно блока цилиндров.
- Перчатки из нитрила – исключают скольжение рук при работе с загрязнёнными элементами.
- Фонарик налобный – для освещения труднодоступных участков, особенно при демонтаже в условиях ограниченной видимости.
Перед снятием отключи клемму «минус» от аккумулятора – это исключит короткое замыкание при работе с электрическими соединениями трамблера.
Под рукой должна быть чистая ветошь – для удаления загрязнений с посадочного места и наружной части корпуса перед установкой новой детали или возвращением старой.
Отключение аккумулятора перед началом работ
Перед снятием трамблера необходимо обесточить систему зажигания. Для этого отключают аккумуляторную батарею.
Откройте капот и найдите аккумулятор, расположенный с левой стороны моторного отсека. Ключом на 10 ослабьте гайку на клемме «минус». Снимите клемму и отведите в сторону, чтобы исключить случайный контакт. Убедитесь, что клемма не соприкасается с металлическими частями кузова или двигателя.
После этого убедитесь в отсутствии остаточного напряжения. Проверьте это, включив ближний свет или звуковой сигнал. Если всё отключено, можно переходить к демонтажу трамблера.
Демонтаж крышки трамблера и отсоединение проводов
Отключи минусовую клемму аккумулятора, чтобы исключить короткое замыкание при работе с системой зажигания.

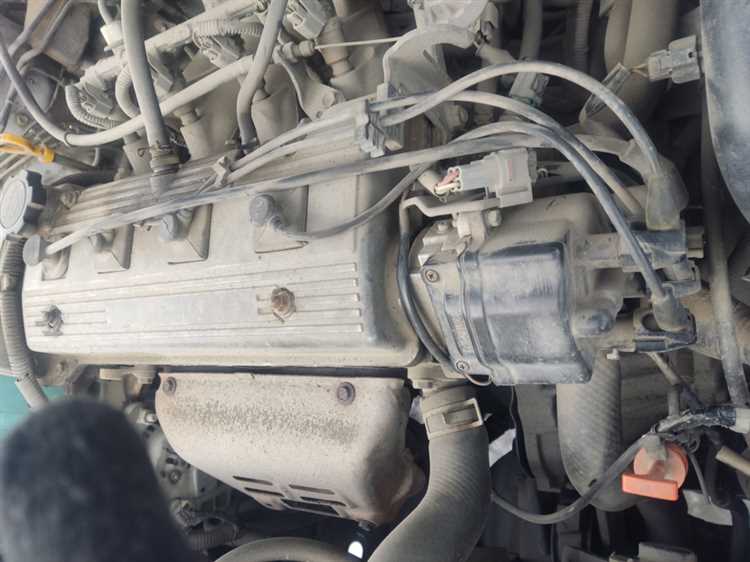

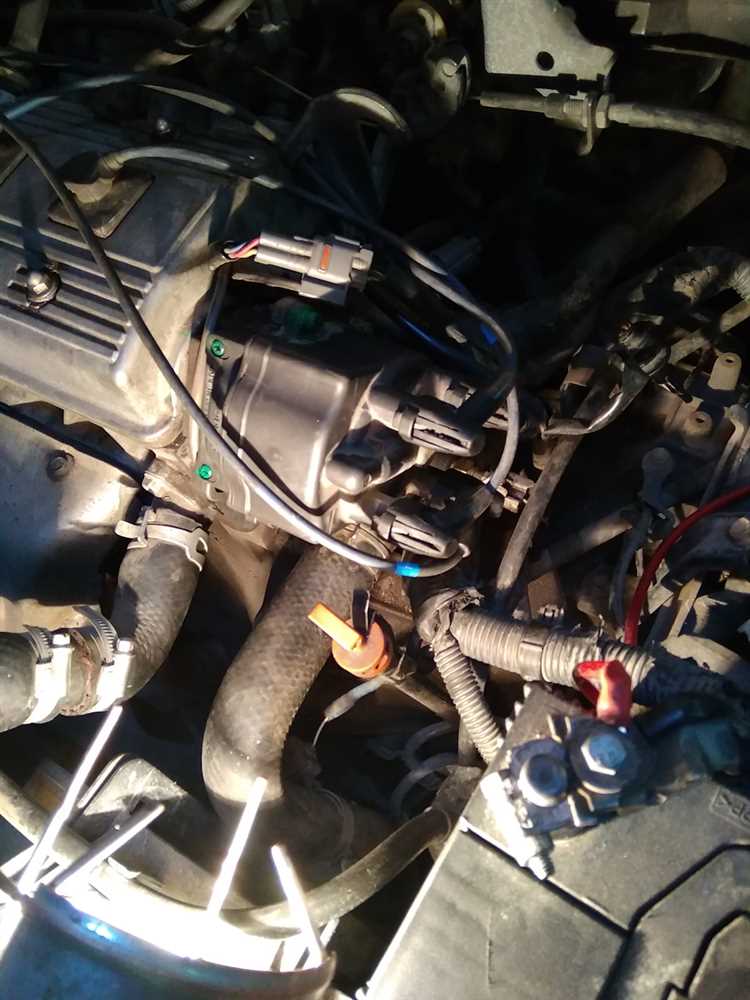

Найди трамблёр на двигателе 4A-FE – он расположен с левой стороны головки блока цилиндров, ближе к лобовине.
С помощью крестовой отвертки открути два винта, фиксирующих крышку трамблера. Один винт расположен сверху, другой – снизу корпуса. Винты не вынимаются полностью, они остаются в крышке.
Аккуратно сними крышку, не прилагая усилий. При залипании проверь наличие загрязнений по краям уплотнения и убери их.
Перед отсоединением проводов высокого напряжения зафиксируй их порядок – сделай фото или отметь маркером. Провода устанавливаются строго по порядку цилиндров: 1-3-4-2.
Сними каждую свечную проволоку с контактов крышки, потянув за колпачок, а не за сам провод. Это исключит повреждение токопроводящей жилы.
Если установлен датчик положения коленвала в корпусе трамблера (некоторые версии), аккуратно отсоедини разъём, нажав на фиксатор.
Отсоединение вакуумного шланга от трамблера
Перед началом работ заглуши двигатель и дождись его полного остывания. Это исключит ожоги и упростит доступ к узлам.
Найди вакуумный шланг, идущий от корпуса трамблера к впускному коллектору. Он обычно тонкий, резиновый, снаружи без маркировки.
Проверь шланг на наличие трещин или рассыхания. Повреждённый шланг при демонтаже может лопнуть, поэтому заранее приготовь запасной.
Аккуратно возьми шланг у основания, близко к штуцеру трамблера. Не тяни за середину – это может повредить соединение.
Поверни шланг по часовой стрелке и обратно, слегка расшатывая. После этого аккуратно потяни на себя. Усилие должно быть минимальным.
Если шланг прикипел, используй пластиковый монтажный шпатель, чтобы аккуратно поддеть край. Металлические инструменты не применяй – можно повредить штуцер трамблера.
После снятия проверь штуцер на наличие остатков резины и загрязнений. Очисти мягкой тканью при необходимости.
Маркировка положения трамблера перед снятием
Перед снятием трамблера на Toyota Corolla AE100 необходимо точно зафиксировать его текущее положение. Это позволит избежать смещения зажигания при установке.
- Отключить клемму «минус» с аккумулятора.
- Снять крышку трамблера, не отсоединяя высоковольтные провода.
- Отметить положение бегунка относительно корпуса трамблера. Для этого использовать несмываемый маркер или кернер.
- Нанести метку на корпус трамблера и соответствующую метку на блоке двигателя в месте стыковки. Совпадение меток обеспечит правильный угол установки при сборке.
- Проверить совпадение меток после легкого проворачивания трамблера. Убедиться, что отметки точные и хорошо видимы.
Только после выполнения указанных действий можно переходить к отворачиванию крепёжных болтов и демонтажу трамблера.
Откручивание крепежных болтов трамблера
Для снятия трамблера на Toyota Corolla AE100 необходимо открутить два крепежных болта, которые фиксируют его корпус. Эти болты обычно расположены в верхней части трамблера и имеют стандартную головку на 10 мм.
Шаг 1: Используйте ключ на 10 мм или отвертку с подходящей насадкой для аккуратного откручивания болтов. Перед началом работы стоит очистить область крепления от грязи и мусора, чтобы избежать повреждения резьбы и болтов.
Шаг 2: Один из болтов может находиться в труднодоступном месте, поэтому убедитесь, что у вас есть подходящий инструмент для работы в ограниченном пространстве. Рекомендуется использовать удлинитель или переходник для увеличения зоны доступа.
Шаг 3: После откручивания болтов аккуратно освободите трамблер от креплений. Избегайте применения излишней силы, чтобы не повредить соединения и не вызвать деформацию корпуса.
Извлечение трамблера из корпуса двигателя
Для извлечения трамблера с корпуса двигателя на Toyota Corolla AE100, выполните следующие шаги:
- Подготовка автомобиля: Отключите аккумулятор, чтобы избежать короткого замыкания при работе с электрическими компонентами.
- Снятие воздушного фильтра: Уберите элементы, мешающие доступу к трамблеру, такие как воздушный фильтр и трубки, соединённые с ним.
- Ослабление крепежей трамблера: Используйте ключ для ослабления болтов, фиксирующих трамблер в корпусе. Обычно они расположены по бокам устройства.
- Отсоединение проводов: Аккуратно отсоедините провода от трамблера, помня о правильном порядке подключения для последующей установки.
- Извлечение трамблера: Поверните трамблер в сторону, чтобы он вышел из корпуса двигателя. Возможно, потребуется аккуратно покачать его, если он застрял.
Важно не повредить уплотнительные элементы при извлечении трамблера, чтобы предотвратить утечки масла или охлаждающей жидкости после установки нового устройства.
После извлечения трамблера рекомендуется проверить его состояние на наличие износа или загрязнений. Также следует очистить место установки перед монтажом нового компонента.
Проверка уплотнительного кольца и подготовка к установке
Перед установкой трамблера на Toyota Corolla AE100 необходимо тщательно проверить уплотнительное кольцо. Оно предотвращает попадание загрязнений и утечку масла в области монтажа. Осмотрите кольцо на наличие трещин, износа или других повреждений. Если кольцо деформировано или порвано, замените его на новое.
Очистите поверхность посадочного места, где будет размещаться кольцо. Убедитесь, что на этой области нет грязи, старого масла или ржавчины. Используйте чистую тряпку или специальные салфетки для очистки.
Нанесите небольшое количество масла на новое уплотнительное кольцо перед установкой. Это обеспечит его более плотное прилегание и предотвратит его преждевременное изнашивание. Установите кольцо в посадочное место и убедитесь, что оно не перекручено и правильно расположено.
Перед установкой трамблера проверьте, что все детали находятся в нужном положении и не требуют дополнительной регулировки. Убедитесь в отсутствии посторонних объектов в процессе монтажа.
Вопрос-ответ:
Как снять трамблер на Toyota Corolla AE100?
Для снятия трамблера на Toyota Corolla AE100 нужно выполнить несколько последовательных шагов. Начните с отключения аккумулятора, чтобы избежать короткого замыкания. Затем ослабьте болты, которые фиксируют трамблер на двигателе. Перед тем как снять трамблер, запомните его положение относительно распределительного вала, чтобы при установке нового трамблера правильно установить его в том же положении. После этого аккуратно снимите трамблер, не повредив прокладки или проводку.
Какие инструменты нужны для снятия трамблера на Toyota Corolla AE100?
Для снятия трамблера на Toyota Corolla AE100 понадобятся стандартные инструменты, такие как ключи и головки для ослабления болтов. Также будет полезна отвертка для отсоединения проводов от трамблера. Рекомендуется использовать динамометрический ключ, чтобы правильно затягивать болты при установке нового трамблера. Важно соблюдать осторожность, чтобы не повредить детали при работе с этим компонентом.
Что делать, если трамблер на Toyota Corolla AE100 не снимается?
Если трамблер не снимается, сначала проверьте, не застрял ли он в результате коррозии или грязи. Используйте проникающую смазку, чтобы ослабить застрявшие соединения. Также проверьте, не мешает ли какая-то деталь или проводка. Если трамблер всё равно не поддаётся, возможно, стоит проконсультироваться с профессионалом, так как чрезмерные усилия могут повредить важные элементы двигателя.
Как правильно установить трамблер после его снятия на Toyota Corolla AE100?
После снятия трамблера на Toyota Corolla AE100 важно установить его в правильном положении. Для этого перед снятием отметьте его точное положение на распределительном валу. При установке нового трамблера убедитесь, что он встал в том же положении, что и старый, чтобы избежать неправильной работы зажигания. После установки трамблера затяните болты с нужным усилием и подключите все провода, прежде чем подключить аккумулятор.
Какие проблемы могут возникнуть после снятия трамблера на Toyota Corolla AE100?
После снятия трамблера могут возникнуть несколько проблем. Во-первых, неправильная установка может привести к сбоям в системе зажигания, что скажется на работе двигателя. Во-вторых, повреждение прокладки или проводки может вызвать утечку топлива или электрические проблемы. Также важно правильно установить трамблер, чтобы избежать его излишнего износа или поломки в дальнейшем. Если после замены трамблера двигатель не заводится или работает нестабильно, следует перепроверить его положение и подключения.
Как правильно снять трамблер на Toyota Corolla AE100?
Для снятия трамблера на Toyota Corolla AE100 необходимо выполнить несколько шагов. Во-первых, отсоедините аккумулятор, чтобы избежать короткого замыкания. Затем снимите крышку двигателя и найдите трамблер. После этого открутите болты, которые крепят его к блоку цилиндров. Важно запомнить, в каком положении находится трамблер, так как неправильная установка может привести к сбоям в работе двигателя. Аккуратно извлеките трамблер и осмотрите его на предмет повреждений. Убедитесь, что новый трамблер правильно установлен и зафиксирован на своем месте.
