Механизм стеклоочистителей на Toyota Camry в кузове XV70 представляет собой систему тяг и приводов, обеспечивающих синхронную работу щеток. Износ втулок, деформация рычагов или люфты в соединениях могут стать причиной неравномерной очистки стекла, появления скрежета и сбоев в работе щеток. Своевременное снятие и проверка тяг позволяют устранить неисправности и продлить срок службы всей системы.
На Camry 70 доступ к тягам стеклоочистителей осуществляется через снятие пластикового кожуха под капотом, расположенного у основания лобового стекла. Предварительно необходимо отключить клемму аккумулятора, чтобы исключить случайный запуск моторедуктора. Затем демонтируются рычаги щеток, удерживаемые гайками на 14 мм, после чего открывается доступ к самому механизму.
Тяги закреплены к моторедуктору и к кузову болтами с головкой на 10 мм. Перед их снятием рекомендуется пометить положение тяг маркером, чтобы упростить последующую установку. При наличии люфта в шарнирах желательно заменить весь механизм или хотя бы изношенные втулки. Заводская смазка со временем теряет свойства, поэтому при сборке необходимо использовать свежую, влагостойкую смазку типа Molykote G-0050FM или аналогичную.
Важно: при обратной установке проверьте синхронность работы щеток без стеклоочистителей, подключив питание и запустив короткий цикл. Щетки должны останавливаться строго в нижнем положении, без перекосов и замедлений в движении.
Подготовка инструмента и обеспечение доступа к зоне стеклоочистителей
Перед демонтажем тяг стеклоочистителей на Toyota Camry XV70 необходимо подготовить набор инструментов: торцевые ключи на 10 и 14 мм, плоскую пластиковую лопатку для снятия клипс, удлинитель с храповым механизмом, а также маркер или малярную ленту для меток положения щеток.
Откройте капот и зафиксируйте его. Снимите пластиковые колпачки с оснований стеклоочистителей, поддев их тонкой отверткой или пластиковой лопаткой. Отметьте положение щеток относительно стекла, чтобы после сборки установить их точно в то же место. Открутите гайки крепления поводков ключом на 14 мм и аккуратно снимите поводки, покачивая из стороны в сторону для ослабления шлицевого соединения.
Далее удалите уплотнительную резинку, расположенную вдоль передней кромки моторного отсека. Снимите пластиковую облицовку (жабо), фиксирующуюся на клипсах и винтах – используйте пластиковую лопатку и ключ на 10 мм. Убедитесь, что все крепежные элементы сняты, чтобы не повредить пластиковые детали. После снятия жабо открывается доступ к механизму стеклоочистителей и его тягам.
Снятие пластикового жабо без повреждений креплений
Перед демонтажем жабо на Toyota Camry XV70 необходимо открыть капот и зафиксировать его. Работу выполнять на остывшем автомобиле, чтобы избежать повреждения пластиковых элементов от теплового расширения.
Сначала снять уплотнитель, проходящий вдоль жабо. Он удерживается на фиксаторах и может быть демонтирован вручную без применения инструмента. Тянуть нужно равномерно по всей длине, избегая резких движений.
Далее отвернуть пластиковые гайки крепления жабо по краям – они откручиваются рукой, без инструмента. После этого осторожно извлечь пластиковые пистоны, удерживающие жабо по периметру. Использовать пластиковую лопатку или клин, чтобы не повредить посадочные места. Поддевать пистон строго под основание, не зажимая его ножкой.
Особое внимание – к левому углу жабо, где расположены направляющие фиксаторы. При извлечении потянуть жабо вверх с лёгким смещением в сторону водителя, чтобы вывести его из зацепления без деформации фиксаторов.
После снятия важно осмотреть все крепления: при наличии трещин заменить повреждённые элементы до обратной установки. Повторный монтаж производить в обратной последовательности, добиваясь чёткой фиксации каждого элемента.
Откручивание гаек поводков стеклоочистителей и их демонтаж
Перед началом работ необходимо полностью опустить щетки на лобовое стекло, зафиксировать рычаг стояночного тормоза и отключить зажигание. Используйте торцевую головку на 14 мм – именно такая применяется для гаек крепления поводков стеклоочистителей на Toyota Camry XV70.
Сначала аккуратно снимите пластиковые заглушки с оснований поводков. Подденьте их тонкой пластиковой лопаткой, чтобы не повредить лакокрасочное покрытие. После снятия заглушек откроется доступ к гайкам крепления. Осмотрите их: если есть следы коррозии, предварительно обработайте проникающей смазкой и выждите 5–10 минут.
Удерживая поводок, аккуратно открутите гайку, чтобы избежать проворачивания вала моторедуктора. После откручивания гайки не пытайтесь сразу тянуть поводок вверх – со временем он может прикипеть к шлицам. Используйте универсальный съемник для поводков стеклоочистителей или осторожно раскачайте его рукой, удерживая основание. При снятии следите, чтобы не поцарапать стекло и не повредить капот.

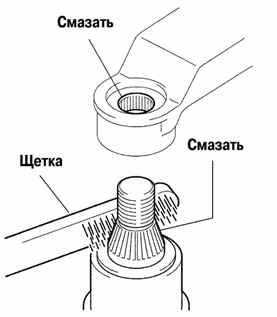

После демонтажа обоих поводков проверьте состояние шлицов и валов. Если есть следы износа или окисления, очистите и обработайте консистентной смазкой. Поводки следует хранить в горизонтальном положении, чтобы не деформировать пружинные элементы.
Извлечение моторедуктора стеклоочистителя
Перед началом работ обесточьте систему, отключив клемму аккумулятора. Доступ к моторедуктору стеклоочистителя Toyota Camry 70 возможен только после снятия жабо и демонтажа тяг стеклоочистителей.
- Открутите три крепёжных болта, фиксирующих моторедуктор к кузову. Болты расположены по периметру основания моторедуктора и имеют головки на 10 мм.

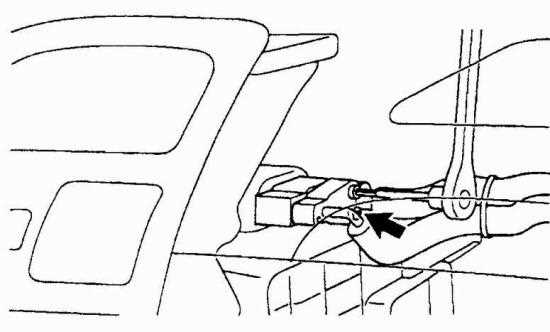

- Осторожно отсоедините электрический разъём. Для этого нажмите фиксатор и потяните разъём в сторону. Не допускайте перекоса – прилагается только осевое усилие.
- Выведите моторедуктор из направляющих и аккуратно извлеките его вверх, избегая зацепов за элементы моторного щита и проводку.
Обратите внимание на наличие уплотнительной прокладки под корпусом моторедуктора. При её повреждении необходимо заменить прокладку, чтобы исключить попадание влаги в салон и на блоки управления.
Перед установкой нового или обслуженного моторедуктора проверьте плавность вращения выходного вала вручную. Люфты и заедания недопустимы. После установки проведите тестовое включение, предварительно вернув клемму аккумулятора, чтобы убедиться в корректной работе узла.
Отсоединение тяг от моторедуктора и проверка состояния шарниров
Для отсоединения тяг стеклоочистителей от моторедуктора на Toyota Camry XV70 требуется открутить центральную гайку крепления, удерживающую коромысло на выходном валу привода. Используется головка на 12 мм. После снятия гайки аккуратно подденьте основание рычага с помощью плоской отвертки или съемника, избегая деформации посадочного конуса.
Тяги соединены с приводом через шарнирные соединения. После отсоединения коромысла отсоедините тяги от оси моторедуктора, нажав на пластиковую защелку, фиксирующую шарнир. При необходимости используйте тонкую монтировку, действуя строго по оси шарнира, чтобы избежать повреждения корпуса.
Проверьте шарниры на наличие люфта, трещин в пластиковых обоймах и признаков коррозии. Допустимый радиальный люфт не должен превышать 0,5 мм. При прокручивании пальца в шарнире не должно ощущаться заеданий. Обязательно проверьте плотность посадки шарнира в обойме – ослабленные соединения подлежат замене. Смазку типа «Литол-24» следует нанести только после полной очистки шарнира от старой смазки и загрязнений.
Если шарниры имеют разрушение защитных пыльников или посторонний стук при работе системы, замените их в сборе. Применение ремкомплектов допустимо только при отсутствии повреждений посадочных гнезд и при условии восстановления заводской геометрии соединений.
Особенности демонтажа правой и левой тяг стеклоочистителей
При демонтаже тяг стеклоочистителей Toyota Camry 70 важно соблюдать несколько ключевых моментов, чтобы избежать повреждений и гарантировать корректную сборку. Процесс может потребовать использования некоторых специализированных инструментов для обеспечения точности и минимизации усилий.
Для начала, важно аккуратно снять пластиковые крышки, которые защищают места крепления тяги к рычагам стеклоочистителей. Эти крышки легко повреждаются, если не использовать плоскую отвертку или специальный пластиковой съемник. После снятия крышек нужно освободить рычаги стеклоочистителей от крепежных болтов, которые фиксируют тягу.
С правой и левой тягами есть различия, поскольку они могут иметь разные углы наклона и расположение. Поэтому при демонтаже важно следить за тем, чтобы не перепутать детали, особенно если планируется установка новых тяг. Левую тягу, как правило, нужно снимать первым, чтобы обеспечить доступ к правой. Для этого нужно аккуратно открутить болт крепления и снять тягу с рычага, держа деталь в определенном положении.
При работе с правой тягой следует быть особенно внимательным, так как в этой области могут располагаться дополнительные компоненты, такие как датчики или провода. Не рекомендуется использовать излишнюю силу при демонтаже, чтобы избежать повреждения проводки. После снятия тяг важно проверить состояние рычагов и механизмов, которые могут также требовать ухода или смазки.
Для установки новых тяг процесс повторяется в обратном порядке, но следует учесть, что новые детали должны быть точно согласованы по размеру и креплению, чтобы избежать проблем с работой стеклоочистителей в дальнейшем.
Проверка и подготовка посадочных мест перед обратной сборкой
Перед установкой тяг стеклоочистителей на Toyota Camry 70 важно тщательно подготовить посадочные места. Это обеспечит надежную работу стеклоочистителей и предотвратит их повреждение. В процессе подготовки необходимо выполнить следующие шаги:
- Очистка посадочного места: Убедитесь, что место, куда будет установлена тяга, очищено от грязи, пыли и старых смазок. Для этого используйте мягкую тряпку и неагрессивные моющие средства.
- Проверка на повреждения: Осмотрите посадочные места на наличие трещин, зазоров или других повреждений. Особое внимание уделите креплениям, где тяга соединяется с механизмом стеклоочистителей. Повреждения могут нарушить работоспособность системы и вызвать износ.
- Проверка фиксации: Убедитесь, что на посадочных местах нет излишков старой смазки или ржавчины. В случае наличия ржавчины, аккуратно удалите её с помощью специальной щетки или мелкозернистой шкурки.
- Смазка механизмов: Перед сборкой нанесите небольшое количество смазки на места крепления тяг. Это предотвратит износ и заедание механизмов при работе стеклоочистителей.
- Проверка функциональности: После подготовки посадочных мест проверьте, как функционирует механизм без установленных тяг. Убедитесь, что он двигается плавно и не имеет излишнего люфта.
Следуя этим рекомендациям, вы обеспечите правильную установку и долговечную эксплуатацию системы стеклоочистителей на Toyota Camry 70.
Вопрос-ответ:
Как снять тягу стеклоочистителей на Toyota Camry 70?
Для снятия тяги стеклоочистителей на Toyota Camry 70 потребуется несколько простых инструментов. Сначала откройте капот и найдите рычаги стеклоочистителей. Снимите пластиковые накладки, которые закрывают крепежные элементы. После этого открутите болты, фиксирующие тягу, и осторожно извлеките ее. Важно помнить, что тяга стеклоочистителей может быть плотно закреплена, поэтому стоит использовать подходящий инструмент, чтобы не повредить детали.
Какие инструменты нужны для снятия тяги стеклоочистителей на Toyota Camry 70?
Для выполнения этой задачи вам понадобятся следующие инструменты: трещотка с головками, плоская отвертка (для снятия пластиковых накладок), возможно, кусачки или другие инструменты для отсоединения тяги от рычагов стеклоочистителей. Также рекомендуется иметь под рукой чистую тряпку, чтобы защитить кузов от случайных царапин.
Можно ли снять тягу стеклоочистителей Toyota Camry 70 без помощи специалиста?
Да, снять тягу стеклоочистителей на Toyota Camry 70 можно самостоятельно, если у вас есть базовые навыки работы с автомобилем и подходящие инструменты. Однако если вы не уверены в своих силах или не хотите рисковать повреждением деталей, лучше обратиться к специалисту. Заменить или снять тягу можно довольно быстро, но требует аккуратности.
Как правильно установить новую тягу стеклоочистителей на Toyota Camry 70 после снятия?
После того как старая тяга будет снята, установите новую, следуя обратной последовательности. Вставьте тягу в крепежные отверстия, зафиксируйте ее болтами, затянув их до нужного момента. Затем аккуратно установите пластиковые накладки и убедитесь, что рычаги стеклоочистителей работают без заеданий. Проверьте их на корректную работу перед использованием.
Какие возможные проблемы могут возникнуть при снятии тяги стеклоочистителей на Toyota Camry 70?
Одной из возможных проблем может быть повреждение пластиковых накладок, если они слишком плотно зафиксированы. Еще одна трудность — это слипшиеся болты или тяга, которая не поддается извлечению. В таком случае, нужно осторожно применять силу, используя проникающее масло или специальный растворитель для ослабления коррозии. Если крепления сильно заржавели, рекомендуется проконсультироваться с мастером, чтобы избежать повреждения деталей.
