У Toyota Prius второго поколения (кузов NHW20, 2003–2009 гг.) низкий дорожный просвет – в среднем 135 мм под картером. Это делает силовой агрегат уязвимым при движении по дорогам с дефектами покрытия, особенно в зимний период или при съезде с асфальта. Заводская защита в комплектацию не входила, а пластиковый пыльник не выдерживает даже умеренных ударов.
Наиболее рациональный выбор – металлическая защита из стали толщиной 2–3 мм. Такие модели перекрывают не только картер двигателя, но и часть передней балки, при этом оснащаются вентиляционными отверстиями и сервисными лючками. Алюминиевые аналоги легче, но хуже гасят удары и дороже в обслуживании.
Перед установкой важно проверить наличие штатных крепёжных точек: на Prius 20 предусмотрены закладные гайки в подрамнике и лонжеронах. Оптимальная защита фиксируется без сверления кузова и идёт в комплекте с болтами и дистанционными втулками. Рекомендуется использовать резьбовой фиксатор для исключения самопроизвольного ослабления крепежа.
После монтажа необходимо проконтролировать зазор между защитой и элементами системы охлаждения. При неправильной установке возможен контакт с радиатором или патрубками, что приводит к перегреву или повреждению. Дополнительно следует проверить отсутствие вибраций на холостом ходу и во время движения на неровностях.
Подбор подходящей защиты двигателя для кузова NHW20
Для Toyota Prius второго поколения с кузовом NHW20 оптимально использовать металлическую защиту толщиной 2–2,5 мм. Алюминиевые варианты недостаточно жёсткие и склонны к деформации при наезде на препятствие. Пластиковые изделия быстро теряют форму при температурных перепадах и не обеспечивают должной защиты при ударе снизу.
Крепёж должен быть индивидуальным под NHW20: используются штатные отверстия в лонжеронах и подрамнике. Универсальные варианты без адаптации не обеспечивают точного прилегания и вызывают вибрации на скорости. При выборе учитывается вырез под масляный фильтр и сливное отверстие – это упрощает обслуживание и исключает необходимость демонтажа при замене масла.
Уточнение совместимости с гибридными элементами – обязательное условие. Некоторые защиты перекрывают доступ к высоковольтным кабелям или блокам, что нарушает техрегламент и снижает безопасность. Надёжные производители, выпускающие модели именно для NHW20: ALFeco, АвтоЩит, Novline.
Вес металлической защиты для NHW20 не должен превышать 8–9 кг, чтобы не создавать дополнительной нагрузки на подвеску и не изменять геометрию просвета. Установка допустима только с антикоррозийным покрытием: оцинковка или порошковая окраска.
Материалы и инструменты, необходимые для установки
- Защита двигателя, подходящая для Toyota Prius NHW20 – стальная (толщина не менее 2 мм) или алюминиевая (от 3 мм), с вырезами под маслофильтр и сливное отверстие.
- Крепёжный комплект – болты М8 с шайбами и гайками, закладные пластины или клипсы, предусмотренные производителем защиты.
- Домкрат или подъёмник – для безопасного доступа к днищу автомобиля.
- Набор головок и трещотка – предпочтительно с удлинителем, размеры 10 мм и 12 мм используются чаще всего.
- Отвёртка с крестообразным шлицем – для демонтажа штатных пистонов и пластиковых элементов.
- Антикоррозийная смазка – для обработки резьбовых соединений перед сборкой.
- Щётка по металлу – для очистки точек крепления на кузове от грязи и ржавчины.
- Фонарик или налобный светильник – для работы в затемнённой зоне под автомобилем.
Перед началом установки следует убедиться в совместимости защиты с крепёжными точками кузова и наличии всех элементов комплекта. Использование неподходящих болтов или пропуск закладных пластин приведёт к смещению или вибрации защиты при движении.
Подготовка автомобиля перед монтажом защиты
При установке защиты двигателя на Toyota Prius 20 необходимо обеспечить свободный доступ к нижней части моторного отсека. Для этого автомобиль поднимается на подъемник или устанавливается на прочные опоры с минимальной высотой 400 мм. Использование домкрата без дополнительных страховочных средств недопустимо.
Снимается штатная пластиковая защита (если установлена). Крепеж откручивается ключом на 10 или крестовой отверткой. Все болты и клипсы осматриваются – поврежденные элементы подлежат замене.
Поверхность подрамника и точки крепления защиты очищаются от грязи, масла и следов коррозии металлической щеткой и обезжириваются ацетоном или техническим спиртом. Это необходимо для плотного прилегания деталей и исключения люфтов после установки.
Проверяется наличие резьбы в штатных отверстиях под болты крепления защиты. При наличии наростов или следов старой ржавчины используется метчик соответствующего диаметра (обычно М8х1.25).
Элементы крепежного комплекта (болты, шайбы, закладные планки) подготавливаются заранее. Все детали должны соответствовать размерам, указанным в инструкции к конкретной модели защиты. Самодельные крепления использовать не рекомендуется – это может привести к деформации подрамника.
Точки крепления защиты на Prius 20 и особенности конструкции

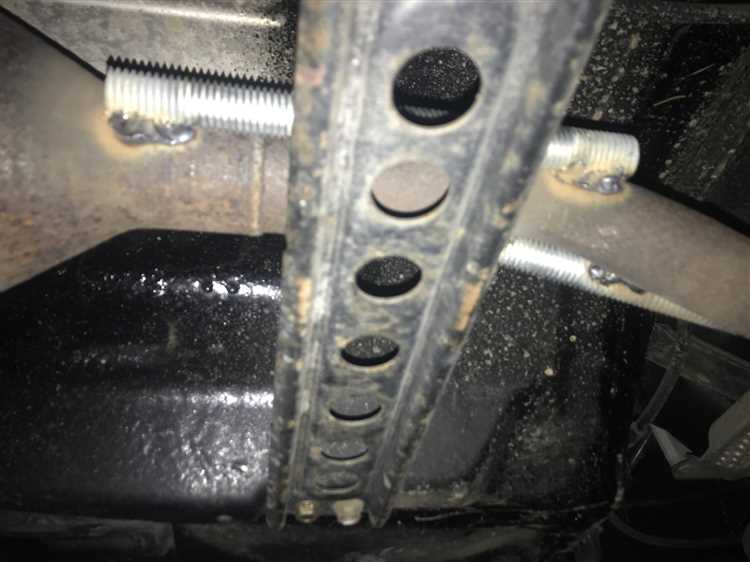

На Toyota Prius 20 защита картера крепится в штатные резьбовые отверстия подрамника и лонжеронов. Спереди используются два монтажных узла в области балки поперечной жёсткости – рядом с буксировочным проушином и опорой радиатора. Сзади фиксация осуществляется к резьбовым точкам на продольных элементах, ближе к началу тоннеля выхлопной системы.
Конструкция днища Prius 20 отличается наличием пластиковых щитков и ровным профилем моторного отсека. Это требует точного совпадения вырезов защиты с элементами подвески, выпускного тракта и дренажными отверстиями. При выборе металлической защиты важно учитывать зазор до выхлопной трубы – допустимая минимальная дистанция составляет не менее 10 мм для предотвращения перегрева.
Для предотвращения вибраций рекомендуется использование резиновых проставок в передних точках крепления. Болты М8×1.25 длиной 25 мм подходят для штатных отверстий без доработки. При установке следует избегать затяжки «в упор» – допускается момент до 25 Н·м с использованием фиксирующего герметика резьбы.
Модели с системой обогрева катализатора требуют индивидуального подхода: защита не должна перекрывать теплообменник, установленный в передней части выхлопной магистрали. Также следует учитывать наличие аэродинамических экранов – не все типовые защиты с ними совместимы без подрезки или снятия штатных элементов.
Порядок установки: пошаговый алгоритм действий
Перед началом работы потребуется яма или подъемник, набор головок и ключей, шуруповерт с битами, домкрат с опорами, а также штатный крепеж или комплект, идущий с защитой. Поверхность двигателя и подрамника должна быть очищена от грязи и масла.
1. Установить автомобиль на ровную поверхность, зафиксировать ручной тормоз, подставить упоры под колеса. Поднять переднюю часть машины и установить на надежные опоры.
2. Демонтировать пластиковую штатную пыльник-панель (если она установлена). Для этого открутить саморезы и аккуратно извлечь клипсы, не повредив посадочные отверстия.
3. Проверить точки крепления защиты: на Toyota Prius 20 обычно используются резьбовые отверстия в подрамнике и лонжеронах. Очистить их от коррозии и проверить резьбу, при необходимости нарезать метчиком соответствующего диаметра (чаще всего М8).
4. Приложить защиту к подрамнику, совместить отверстия. Зафиксировать временно двумя болтами, чтобы убедиться в симметричности установки и отсутствии контакта с выхлопной системой или поддоном двигателя.
5. Вкрутить оставшиеся болты, равномерно затягивая их крест-накрест с усилием 25–30 Н·м. Использовать граверные шайбы или фиксатор резьбы при отсутствии пружинных.
6. Проверить зазор между защитой и картером. Допустимое расстояние – не менее 10 мм. При касании – скорректировать положение или установить дистанционные втулки.
7. Опустить автомобиль, проконтролировать отсутствие посторонних звуков при работе двигателя. При необходимости провести пробный заезд и повторно подтянуть крепления.
Частые ошибки при самостоятельной установке и способы их избежать
Одна из главных ошибок – неправильный выбор защиты, не соответствующей модели Toyota Prius 20. Это может привести к нестыковке креплений или недостаточной защите от внешних воздействий. Для исключения этой проблемы следует использовать запчасти, рекомендованные производителем, либо проверенные аналоги с точными размерами и характеристиками.
Неверная установка крепежей – еще одна распространенная ошибка. При слабом или неправильном креплении защита может начать скрипеть, а в худшем случае – оторваться во время движения. Используйте точные инструменты для установки, следите за затяжкой каждого болта с рекомендованным моментом. Это особенно важно при установке на пластиковые элементы.
Отсутствие проверки на герметичность после установки защиты может вызвать перегрев двигателя. Важно не только закрепить защиту, но и удостовериться, что воздухопотоки не перекрыты, а все элементы, которые могут вызвать блокировку, исправны. Проверьте зазоры после установки.
Не все владельцы Prius 20 учитывают необходимость проверки подушки защиты двигателя. Иногда монтаж новой защиты приводит к ее деформации или сдвигу. При установке важно убедиться, что подушка остается на своем месте и не нарушает работу подвески двигателя.
Также стоит помнить, что установка защиты на старый, изношенный корпус или поврежденные детали приводит к деформации и снижению эффективности работы защиты. Проверяйте состояние поддона и других компонентов перед установкой. Если обнаружены дефекты, их необходимо устранить заранее.
Проверка после установки: что осмотреть и на что обратить внимание
После установки защиты двигателя на Toyota Prius 20 важно провести тщательную проверку, чтобы убедиться в правильности монтажа и отсутствии потенциальных проблем. Вот ключевые моменты, на которые стоит обратить внимание:
- Положение защиты: Убедитесь, что защита установлена правильно, она должна плотно прилегать к кузову и не иметь люфта. Защита не должна мешать работе других элементов автомобиля.
- Крепежные элементы: Проверьте надежность креплений, чтобы исключить ослабление болтов и гайки. Обратите внимание на их затяжку, особенно если защита металлическая, а не пластиковая.
- Зазоры: После установки защита не должна создавать ненужных зазоров, особенно в местах, где она соединяется с подрамником или кузовом. Зазоры могут привести к шуму или вибрациям во время движения.
- Совместимость с подвеской: При установке защиты убедитесь, что она не блокирует движение подвески. Протестируйте амортизаторы и подвеску на наличие звуков или необычных ощущений.
- Износ и повреждения: Проверьте защиту на наличие трещин или дефектов, особенно в местах контакта с дорожным покрытием. Защита должна быть целой и не иметь видимых повреждений.
- Потенциальные повреждения проводки: Проверьте, не перекрывает ли защита проводку или трубопроводы, особенно в районе датчиков или важной электроники. При необходимости проведите дополнительные проверки на безопасность.
- Проблемы с охлаждением: Убедитесь, что установка защиты не влияет на систему охлаждения двигателя. Защита не должна блокировать воздухозаборники или каналы вентиляции радиатора.
- Тестирование на дороге: После установки выполните пробный заезд. Обратите внимание на появление необычных шумов, вибраций или изменений в управляемости автомобиля. Проверьте, нет ли посторонних звуков, которые могут свидетельствовать о неправильной установке.
Тщательная проверка всех этих аспектов поможет избежать неприятных ситуаций и продлить срок службы как защиты, так и вашего автомобиля.
Вопрос-ответ:
Зачем устанавливать защиту двигателя на Toyota Prius 20?
Защита двигателя на Toyota Prius 20 необходима для предотвращения повреждений от внешних факторов, таких как камни, мусор или вода, которые могут попасть в двигатель при движении. Также она помогает уменьшить вероятность попадания грязи в механизмы, что может повлиять на работу системы охлаждения или других важных элементов. Это особенно актуально для эксплуатации в условиях плохих дорог или в регионах с интенсивными осадками.
Какие материалы обычно используют для защиты двигателя на Toyota Prius 20?
Для защиты двигателя на Toyota Prius 20 часто используют металлические и пластиковые покрытия. Металлические защиты, например, из стали, обеспечивают высокую прочность и долговечность, а пластиковые – легче по весу и могут быть менее подвержены коррозии. Важно выбирать защиту, которая будет соответствовать условиям эксплуатации автомобиля и обеспечивать достаточную защиту от механических повреждений.
Как установить защиту двигателя на Toyota Prius 20 самостоятельно?
Установка защиты двигателя на Toyota Prius 20 не требует особых навыков, но для этого понадобятся несколько стандартных инструментов. Первым делом необходимо поднять автомобиль с помощью домкрата и зафиксировать его. После этого следует снять крепежные элементы, которые удерживают старую защиту, если она есть. Затем нужно установить новую защиту, выровнять её по крепежным отверстиям и закрепить с помощью болтов или гаек, которые идут в комплекте. Важно убедиться в надежности креплений и отсутствии зазоров.
Какую защиту двигателя выбрать для Toyota Prius 20: металлическую или пластиковую?
Выбор между металлической и пластиковой защитой зависит от ваших предпочтений и условий эксплуатации. Металлическая защита более устойчива к механическим повреждениям и обеспечивает хорошую защиту от ударов, но может быть тяжелее и подвержена коррозии. Пластиковая защита легче, что положительно сказывается на расходе топлива, но она может быть менее прочной в случае сильных ударов. Для тех, кто часто ездит по плохим дорогам, рекомендуется выбирать металлическую защиту, а для городских условий пластиковая может быть вполне достаточной.
Как долго служит защита двигателя на Toyota Prius 20?
Срок службы защиты двигателя зависит от материала, из которого она изготовлена, и условий эксплуатации автомобиля. Металлическая защита может служить 5-7 лет и больше, при условии правильного ухода и отсутствия сильных механических повреждений. Пластиковая защита обычно имеет меньший срок службы, около 3-5 лет, но также может прослужить дольше при бережной эксплуатации. Регулярная проверка и обслуживание помогут продлить срок службы защиты.
