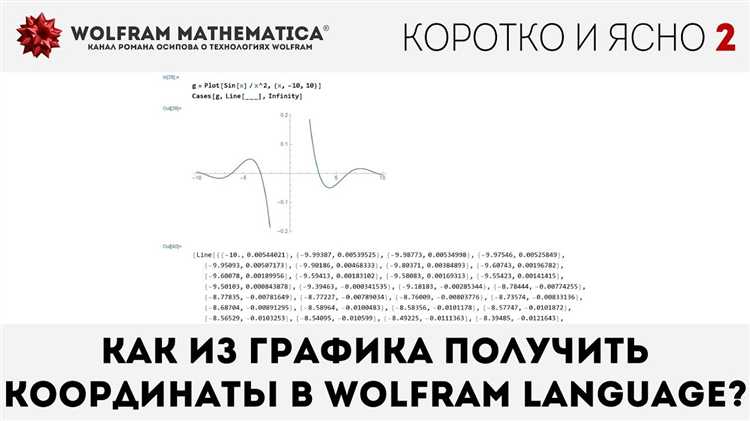

Wolfram Mathematica предоставляет широкий набор инструментов для визуализации математических функций любой сложности. В основе построения графиков лежит команда Plot, которая позволяет строить двумерные графики для функций одного переменного с высокой точностью и гибкими настройками.
Для корректного отображения важно задавать диапазон переменной через второй аргумент функции Plot. Например, Plot[Sin[x], {x, 0, 2 Pi}] строит график синуса на интервале от 0 до 2π. Настройки, такие как PlotRange, PlotStyle и AxesLabel, позволяют управлять видом графика, цветом линий и подписями осей, что улучшает восприятие данных.
Mathematica поддерживает построение нескольких функций на одном графике, используя синтаксис Plot[{f[x], g[x]}, {x, a, b}]. Кроме стандартных функций, можно визуализировать параметрические кривые и трехмерные поверхности, используя ParametricPlot и Plot3D соответственно. Такой подход обеспечивает комплексный анализ и позволяет выявить ключевые свойства функций.

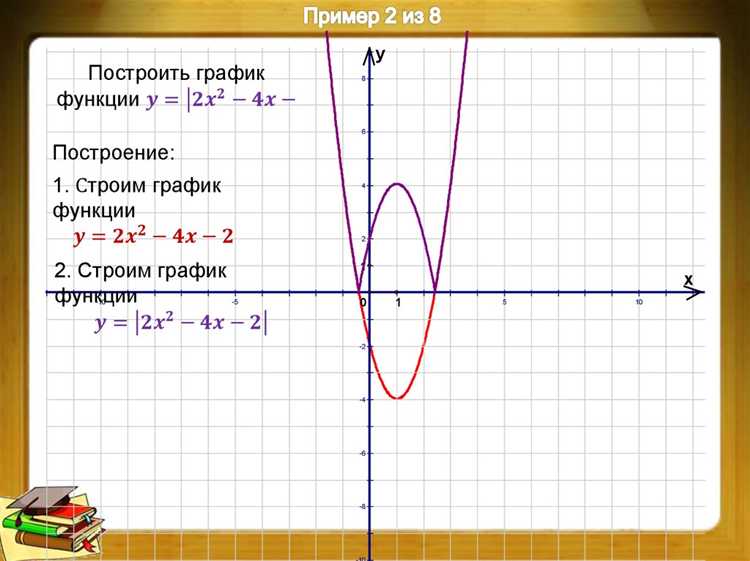

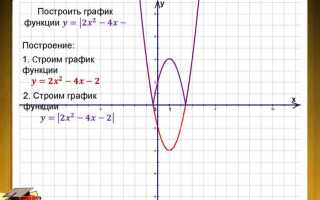

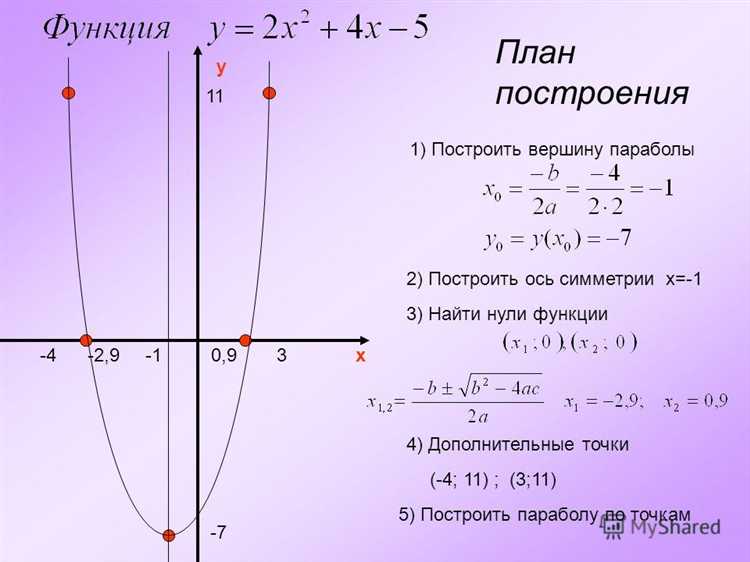

Как задать простую функцию и построить её график
Для определения функции в Wolfram Mathematica используется синтаксис с символом := или =. Пример: f[x_] := x^2 + 3 x + 1. Здесь x_ обозначает аргумент функции с шаблоном.
После задания функции вызов Plot[f[x], {x, xmin, xmax}] построит график на интервале xmin до xmax. Например, Plot[f[x], {x, -5, 5}] визуализирует квадратичную функцию на промежутке от −5 до 5.
Для повышения точности отображения можно указать дополнительные параметры, например, PlotPoints для количества точек разбиения: Plot[f[x], {x, -5, 5}, PlotPoints -> 100]. Это улучшит гладкость кривой.
Если функция зависит от нескольких переменных, для построения графика одной переменной нужно явно задать остальные параметры, например: g[x_, y_] := x^2 + y, тогда Plot[g[x, 2], {x, 0, 10}] отобразит с фиксированным y = 2.
Используйте Evaluate, если функция задаётся через сложное выражение или локальные переменные, чтобы избежать проблем с визуализацией. Пример: Plot[Evaluate[f[x]], {x, -3, 3}].
Настройка диапазона переменной для графика
В Wolfram Mathematica диапазон переменной для построения графика задаётся явно внутри функций визуализации. Правильная настройка диапазона влияет на точность отображения и скорость построения графика.
Основные способы задать диапазон:
Plot[f[x], {x, xmin, xmax}]– определяет переменнуюxи её границыxminиxmax.ParametricPlot[{fx[t], fy[t]}, {t, tmin, tmax}]– для параметрических кривых задаётся диапазон параметраt.Plot3D[f[x, y], {x, xmin, xmax}, {y, ymin, ymax}]– для трёхмерных графиков задаются диапазоны по каждой переменной.
Рекомендации по выбору диапазона:
- Диапазон должен покрывать все ключевые особенности функции (например, экстремумы, точки разрыва).
- Если интересует поведение функции вблизи конкретной точки, стоит сузить диапазон для повышения детализации.
- Для периодических функций диапазон лучше выбирать кратным периоду, чтобы увидеть полный цикл.
- Излишне широкий диапазон увеличивает время вычисления и может ухудшить качество визуализации.
Дополнительные приёмы:
- Используйте функцию
Evaluate, если диапазон зависит от выражений или параметров. - Для динамического изменения диапазона применяйте интерактивные элементы
Manipulateс переменными, ограниченными нужным интервалом. - В случае сложных функций полезно сначала построить график на широком диапазоне, затем сузить область для детального изучения.
Пример:
Plot[Sin[x], {x, 0, 2 Pi}]Здесь график функции синуса построен на диапазоне от 0 до 2π, что соответствует одному полному периоду.
Изменение стиля и цвета линий графика
Для задания внешнего вида кривой в Mathematica применяется опция PlotStyle. Её значение может быть списком, объединяющим цвет, толщину и штриховку. Пример:
Plot[Sin[x], {x, 0, 2π}, PlotStyle → {RGBColor[0.2, 0.4, 0.6], Dashed, Thickness[0.008]}] задаёт синюто-серый штриховой график с толщиной 0.008.
Встроенные имена цветов (Red, Blue, Darker) обеспечивают быструю настройку, но для точного соответствия фирменному стилю предпочтительнее RGBColor или Hue. Например,
PlotStyle → {Hue[0.65, 0.8, 0.7], Solid, Thickness[0.005]} гарантирует одинаковый оттенок на различных устройствах.
Штриховые паттерны задаются функцией Dashing либо директивой Dashed. Для пользовательского рисунка интервал штрихов указывается как список длин:
PlotStyle → {Green, Dashing[{0.02, 0.01}], Thickness[0.006]} создаст равномерную пунктирную линию.
При отображении нескольких функций объедините стили в списке:
Plot[{Sin[x], Cos[x]}, {x, 0, 2π}, PlotStyle → { {Red, Thick}, {Blue, Dashing[{0.03,0.01}], Thin} }].
Использование Thick и Thin упрощает чтение кода без потери точности.
Для публикации на печать или в презентации проверьте масштаб: оптимальная толщина линий – 0.004–0.01 для DPI ≥ 300. При динамических визуализациях в Manipulate стоит изменять стиль через контролы, например
Manipulate[Plot[f[x], {x,0,1}, PlotStyle→{color,style,Thickness[t]}], {{color, Red},ColorSelector}, {{style, Solid}, {Dashed, Dotted, Solid}}, {{t,0.005},0.001,0.02}]\em>.

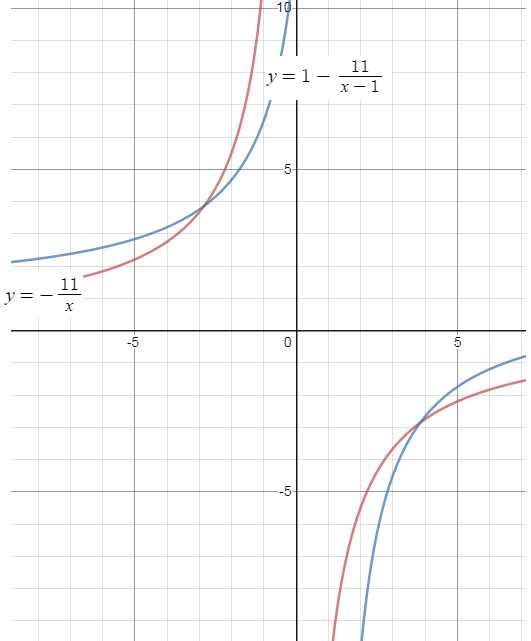

Построение нескольких функций на одном графике
Для одновременного отображения нескольких функций в Mathematica используется синтаксис списка внутри функции Plot. Например, чтобы построить синус, косинус и тангенс на отрезке от 0 до 2 π, достаточно написать:
Plot[{Sin[x], Cos[x], Tan[x]}, {x, 0, 2 Pi}, PlotStyle -> {Thick, Dashed, Dotted}, PlotLegends -> {"Sin[x]", "Cos[x]", "Tan[x]"}].
Рекомендуется задавать PlotStyle с набором параметров: цвет, толщину и стиль линии. Цвета можно указывать как названиями (Red, Blue, Green), так и RGB‑кортежами (RGBColor[0.2,0.6,0.8]). Толщину линий регулирует параметр Thickness[0.005] или AbsoluteThickness[2].
Если диапазоны отдельных функций существенно отличаются, используйте опцию PlotRange -> All или задайте явные границы:
Plot[…, PlotRange -> {{0, 2 Pi}, {-1.5, 1.5}}]. При необходимости добавить дополнительные оси или выделить область пересечения примените Frame -> True и Filling -> Axis для каждой функции.
Для автоматической генерации легенды подключите пакет:
Needs["PlotLegends`"];
и затем в Plot используйте PlotLabel и LegendAppearance:
Plot[{f1, f2},…, PlotLegends -> Placed[LineLegend[{f1, f2}, LegendMarkers -> "Line"], {0.8,0.2}], LegendAppearance -> "Column"].
При большом количестве функций (больше трёх) удобно программировать список стилей и легенд программно:
styles = ColorData[97] /@ Range[n];.
Plot[functions, {x, a, b}, PlotStyle -> styles, PlotLegends -> functions]
Это позволяет легко масштабировать график под любое число функций.
Использование параметрических уравнений для построения кривых
В Wolfram Mathematica для построения кривых по параметрическим уравнениям применяется функция ParametricPlot. Пример: циклоиду задают как x=a (t–sin t), y=a (1–cos t) при t∈[0,4π]. Для плавности контура рекомендовано задавать PlotPoints→200 и MaxRecursion→4, что минимизирует артефакты на изгибах.
При вызове стоит явно указывать PlotRange→All и метки осей через AxesLabel→{«x»,»y»}. Чтобы сохранить пропорции, устанавливают AspectRatio→Automatic. Для качественного сглаживания кривой используют PerformanceGoal→»Quality», а жирность линии контролируют через PlotStyle→Thick.
Для исследования семейства кривых удобно применять Manipulate, например:
Manipulate[ParametricPlot[{cos(n t), sin(m t)}, {t,0,2π}, PlotPoints→150], {{n,2},1,5,1}, {{m,3},1,5,1}]. Это позволяет изменять частоты n и m в режиме реального времени.
При сложных параметризациях (например, эпитроиде или гипотреходе) используют опцию Method→{«ParametricFunction»→{«SymbolicProcessing»→0}}, чтобы отключить дорогостоящую предварительную символьную обработку и ускорить отрисовку при больших значениях параметров.
Добавление сетки и осей с подписями к графику
Для повышения читаемости графика в Mathematica используйте встроенные опции отображения сетки и подписей осей. Пример базового вызова:
Plot[Sin[x], {x, 0, 2 π},
GridLines → Automatic,
AxesLabel → {"x", "sin(x)"},
Ticks → {{0, π/2, π, 3 π/2, 2 π}, Automatic}
]- GridLines → Automatic – добавляет основные делители вдоль обоих направлений.
- Ticks → {{…}, Automatic} – задаёт собственные отметки по оси X (здесь: 0, π/2, π и т. д.) и автоматически рассчитывает отметки по оси Y.
- AxesLabel → {«x», «y»} – задаёт подписи осям без дополнительного форматирования.
Чтобы настроить цвет и стиль линий сетки, добавьте:
Plot[Cos[x], {x, 0, 2 π},
GridLines → {Range[0, 2 π, π/4], Range[-1, 1, 0.5]},
GridLinesStyle → Directive[GrayLevel[0.8], Dashed],
AxesLabel → {"x", "cos(x)"}
]- GridLines → {списокₓ, списокᵧ} – позволяет вручную задать позиции основных и вспомогательных линий.
- GridLinesStyle → Directive[…] – комбинирует цвет и стиль (здесь – светло-серые штриховые линии).
Для более гибкого оформления осей используйте рамку вместо стандартных осей:
Plot[Tan[x], {x, -π/2 + 0.1, π/2 - 0.1},
Frame → True,
FrameLabel → {"x", "tan(x)"},
FrameTicks → {
{{-π/2, "−π/2"}, {0, "0"}, {π/2, "π/2"}},
Automatic
},
GridLines → None
]- Frame → True – отображает рамку вокруг графика вместо осей внутри.
- FrameLabel → {«x», «y»} – подписи к четырём сторонам рамки.
- FrameTicks → {списокₓ, Automatic} – пользовательские метки на гранях рамки.
- Выберите между
AxesиFrameв зависимости от цели визуализации. - Определите позиции и стиль линий сетки через
GridLinesиGridLinesStyle. - Настройте подписи осей/рамки через
AxesLabelилиFrameLabel, используя текст или выражения Mathematica.
Сохранение и экспорт графиков из Mathematica
Для сохранения графика используйте команду Export["имя_файла.формат", выражение]. Рекомендуемые форматы – PNG для растровых изображений с прозрачным фоном (TransparentBackground→True), SVG и PDF для векторных схем без потери качества. Пример: Export["plot.svg", Plot[Sin[x],{x,0,2 Pi}], ImageSize→600].
При массовом экспорте нескольких графиков примените функцию MapIndexed или конструкцию Do. Пример:
Do[Export[FileNameJoin[{"graphics", "plot"<>ToString[i]<>".pdf"}], listOfPlots[[i]], ImageSize→800], {i, Length[listOfPlots]}].
Для прямой записи результата из текущего окна используйте меню: File → Save Selection As… с выбором нужного формата. Этот метод сохраняет текущее представление без необходимости повторного вычисления.
При вставке графика в LaTeX-документ сохраните его в формате PDF или EPS и подключите через пакет graphicx:
\includegraphics[width=\linewidth]{plot.pdf}. Для HTML-страницы отдайте предпочтение SVG – встроенный масштаб.

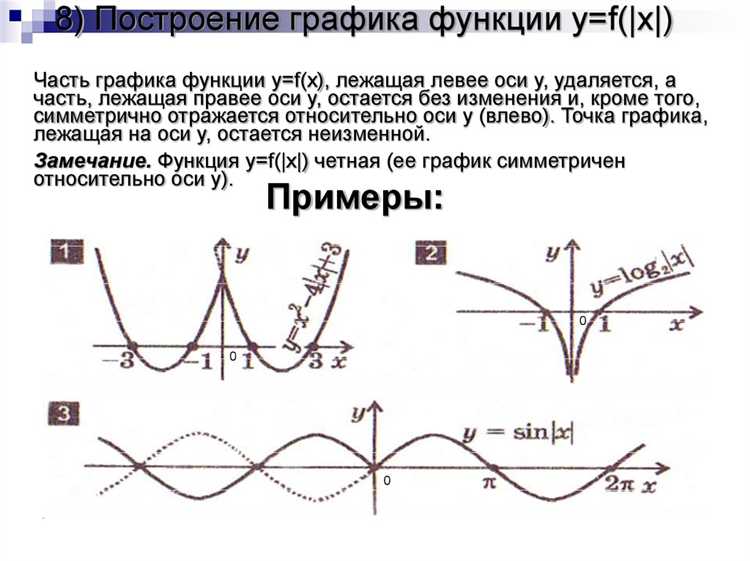

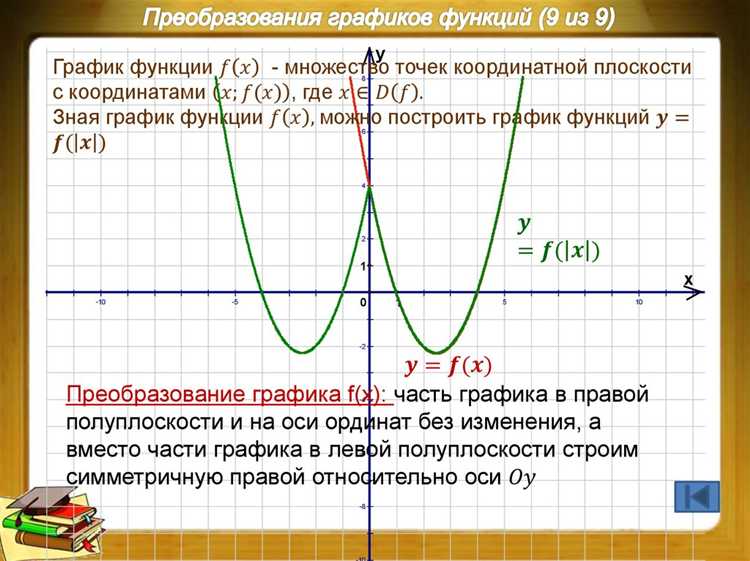

Визуализация данных с помощью графиков функций
Примеры конкретных настроек: Plot[Sin[x]/x, {x, 0.1, 20}, PlotRange -> All, PlotPoints -> 200, AxesLabel -> {"x","Sin[x]/x"}]. Это позволяет зафиксировать пики выше 0.2 и визуализировать затухание колебаний.
Для сравнения нескольких функций используют Plot[{f1[x],f2[x]},…] с опцией PlotStyle -> {{Thick, Red},{Dashed, Blue}}. Таким образом, различие кривых видно даже при плотном пересечении в области минимума.
При работе с табличными данными (например, экспериментальными точками) применяется ListPlot c InterpolationOrder->3 для сглаживания и Filling->Axis для обозначения площади под кривой. Настройки Mesh->All и MeshStyle->Black подчёркивают отдельные точки.
Графики функций в 3D реализует Plot3D. В случае сложных поверхностей рекомендуется задавать MaxRecursion->4 и PerformanceGoal->"Quality" – это увеличивает число разбиений по осям до 50 точек и уменьшает артефакты на участках резкой кривизны.
| Функция | Параметры и пример |
|---|---|
Plot |
Plot[f[x],{x,a,b},PlotRange->All,PlotPoints->150,AxesLabel->{"x","f(x)"}] |
ListPlot |
ListPlot[data,InterpolationOrder->2,Mesh->All,Filling->Axis] |
ParametricPlot |
ParametricPlot[{Cos[t],Sin[t]},{t,0,2π},AspectRatio->1] |
Plot3D |
Plot3D[x^2-y^2,{x,-2,2},{y,-2,2},MaxRecursion->4] |
Рекомендуется сохранять графики в формате EPS или PDF через Export – это гарантирует совместимость с LaTeX и печатными публикациями без потери качества.
