Как разрезать стену в archicad

Разрез стены – один из ключевых элементов архитектурной документации, обеспечивающий точное отображение конструктивных и отделочных слоев. В ArchiCAD этот процесс можно выполнить быстро и с высокой точностью, если следовать четкому алгоритму действий.

Для начала необходимо выбрать правильный инструмент – «Разрез» в панели инструментов, обеспечивающий создание динамических разрезов с возможностью последующего редактирования. Важный момент – корректная настройка параметров разреза: толщина линии, отображаемые слои и масштабы должны соответствовать требованиям проекта и стандартам чертежа.

При построении разреза важно учитывать положение стены и направление взгляда, чтобы в результате получить понятное и информативное изображение. ArchiCAD позволяет автоматически обновлять разрез при изменениях модели, что значительно экономит время на корректировки.

Подготовка проекта и выбор стены для разреза

Перед созданием разреза стены в ArchiCAD важно удостовериться, что проект структурирован и подготовлен для корректного отображения разрезов. Откройте проект и убедитесь, что все элементы стены заданы с правильными параметрами: тип материала, высота, толщина и привязка к этажам. Рекомендуется использовать слои, чтобы изолировать нужные конструкции и упростить работу с видимостью элементов.

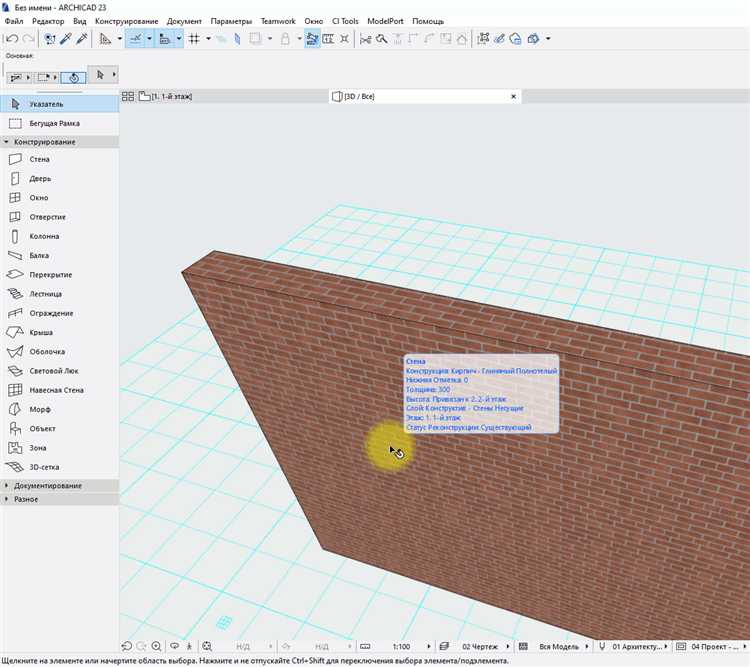

Для выбора стены, подлежащей разрезу, переключитесь в план этажа и активируйте инструмент «Стена». Обратите внимание на тип стены: несущая или перегородка – от этого зависит настройка отображения в разрезе. Выделите стену, учитывая, что ArchiCAD корректно создает разрезы только для стен с заданными высотами и этажными привязками.

Если стена сложной формы (например, с переменной толщиной или с несколькими слоями материалов), проверьте параметры состава стены в меню «Настройки элемента». Это обеспечит точное отображение материалов в разрезе. Перед разрезом рекомендуется сохранить текущую версию проекта или создать резервную копию, чтобы избежать потери данных при возможных ошибках.

Настройка вида и рабочей области для создания разреза

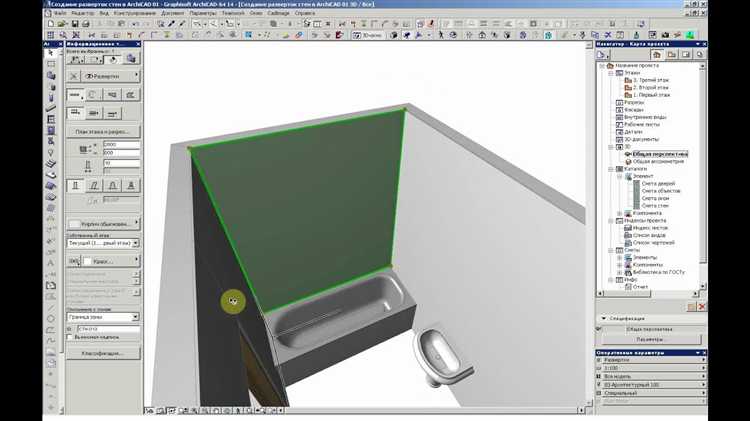

Откройте план этажа, где планируется разрез стены. Переключитесь в 3D-вид, чтобы оценить расположение стены и убедиться в правильности выбора участка для разреза. В 3D-режиме включите отображение сетки, это поможет точнее ориентироваться при дальнейшем редактировании.

Для удобства работы установите масштаб плана на 1:50 или 1:100. Это оптимальный масштаб, позволяющий видеть детали без излишней загруженности экрана. Включите режим изоляции – выделите выбранную стену и используйте команду «Изолировать выделенное», чтобы убрать визуальный шум от остальных элементов модели.

Откройте панель разрезов через меню «Документы» → «Разрезы и фасады». Если панель не отображается, активируйте её в настройках интерфейса. Создайте новый разрез, выбрав инструмент «Создать разрез» и отметив линию разреза точно по стене.

Убедитесь, что линия разреза проходит строго перпендикулярно к плоскости стены. Для точности используйте функцию «Привязка к узлам» и активируйте «Привязка к элементам». Корректно заданная линия исключит ошибки при построении сечения.

Перед выполнением разреза настройте рабочую область так, чтобы показывать только необходимый участок. В свойствах разреза задайте диапазон высоты: нижняя отметка должна быть на 200 мм ниже пола, верхняя – минимум на 300 мм выше потолка, чтобы включить все слои стены и перекрытия.

Настройте отображение слоев через «Настройки отображения» разреза, отключив лишние категории объектов (например, мебель или осветительные приборы) для чистоты чертежа. Это ускорит работу и снизит нагрузку на систему.

Проверьте параметры масштаба и плотности штриховки, установив их в соответствии с требованиями проекта. Для четкого отображения структуры стены рекомендуются плотности от 50 до 100% в зависимости от толщины и типа материалов.

Заключительный этап подготовки – сохраните текущий вид как пользовательский шаблон. Это позволит быстро возвращаться к настройкам для последующих разрезов без повторных корректировок.

Выбор и применение инструмента разреза стены

Для выполнения разреза стены в ArchiCAD используется инструмент «Разрез» (Cutting Plane Tool). Его активируют через панель инструментов или комбинацией клавиш, назначенной в настройках программы. Перед применением инструмента важно выбрать тип разреза: вертикальный, горизонтальный или пользовательский, что влияет на направление и вид разреза.

Для точного размещения разреза используйте опорные точки и сетку рабочего пространства. Рекомендуется включать режим «Привязка» (Snap), чтобы гарантировать выравнивание по существующим элементам модели. Начало и конец разреза задаются кликами мыши, после чего ArchiCAD автоматически строит линию разреза и отображает изменённый вид стены.

Если необходимо изменить положение разреза после его создания, выберите инструмент «Редактирование разреза» и переместите маркеры. Можно также корректировать глубину разреза через свойства, чтобы исключить или включить элементы внутри стены, например, перегородки или пустоты.

При работе с несколькими стенами следует убедиться, что разрез охватывает все необходимые участки. Для этого проводят линию разреза с запасом или создают несколько последовательных разрезов. После установки разреза рекомендуется проверить его отображение в 3D-виде для точной визуальной оценки результата.

Точные параметры и размеры разреза стены

Для корректного создания разреза стены в ArchiCAD важно задать точные размеры и параметры, которые соответствуют требованиям проекта и визуализации.

1. Толщина разреза: выбирайте толщину в пределах от 1 мм до 5 мм в настройках инструмента «Разрез стены». Толщина влияет на читаемость и детализацию в чертеже.
2. Высота разреза: указывайте точную высоту среза в миллиметрах, исходя из высоты уровня этажа или конструктивных элементов, например, 1200 мм для окна или 3000 мм для стандартного этажа.
3. Глубина разреза: определяет, насколько далеко в толщу стены будет производиться сечение. Рекомендуется задавать глубину, равную или превышающую толщину стены, чтобы избежать неполных разрезов.
4. Точка отсчёта разреза: обязательно задавайте координаты начала разреза для точного позиционирования относительно плана и других элементов.
5. Параметры слоя разреза: указывайте, какие слои конструкции будут отображаться, например, отделка, утеплитель, несущие элементы. Это задаётся в настройках фильтров разреза.
6. Угол наклона разреза: устанавливайте значение 90° для перпендикулярного разреза. При необходимости наклонных сечений задавайте точный угол через диалоговое окно настройки.

Точный ввод этих параметров обеспечивает правильное отображение стены в разрезе и точное соответствие чертежа требованиям строительной документации.

Редактирование и корректировка формы разреза

Для изменения формы разреза стены в ArchiCAD необходимо активировать инструмент «Разрез» в проекте, затем выбрать существующий разрез на плане. В режиме редактирования выделите узлы линии разреза и перемещайте их по координатной сетке, чтобы точнее задать контуры.

Чтобы добавить дополнительные точки разреза, используйте инструмент «Вставить узел» на выбранной линии разреза. Это позволит детальнее проработать сложные участки стены и учесть нестандартные архитектурные элементы.

Для корректировки кривизны разреза применяйте кривые Безье, перетаскивая управляющие ручки узлов. Это особенно важно при необходимости отображения сложных геометрических форм.

Изменение направления разреза осуществляется с помощью команды «Повернуть линию разреза» в контекстном меню. При этом сохраняется связь с 3D-моделью, что гарантирует корректное обновление представления.

После внесения изменений следует проверить визуализацию разреза в 3D-окне и на чертеже. Для этого обновите вид и, при необходимости, исправьте несоответствия между планом и разрезом, редактируя отдельные элементы стены или добавляя разрезные линии вручную.

Для точной подгонки высоты разреза настройте параметры в палитре свойств, изменяя уровни начала и конца разреза по вертикали. Это позволит сфокусироваться на конкретных этажах или конструктивных зонах.

Используйте функцию «Сохранять разрез как новый», чтобы создать несколько версий с разными формами без потери исходных данных. Это удобно при работе с альтернативными архитектурными решениями.

Отображение разреза стены в 2D и 3D режимах

Для корректного отображения разреза стены в 2D режиме необходимо убедиться, что в настройках вида разреза активирована опция «Показывать разрез стены». В панели настроек разреза (Section Settings) следует задать глубину разреза, соответствующую толщине стены или необходимому участку. Это обеспечит отображение внутренних слоёв конструкции, включая утеплитель и армирование, а не только контур внешних стен.

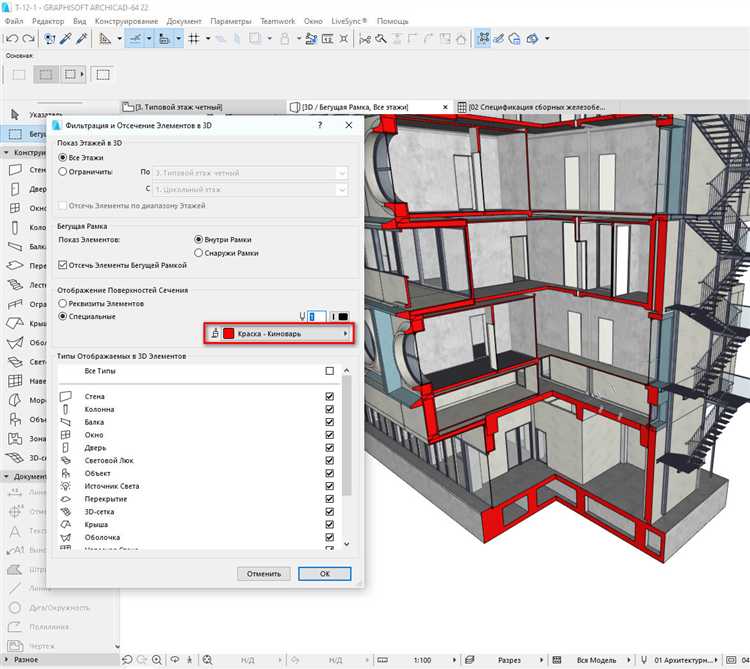

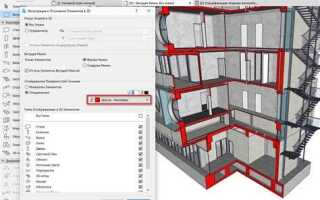

Для визуализации в 3D режиме разрез стены настраивается через инструмент «Разрез 3D» (3D Cutting Plane). В свойствах сечения укажите положение и ориентацию плоскости разреза точно по оси стены или под нужным углом. Включение параметра «Показывать внутренние детали» позволяет отображать все структурные элементы с точностью до слоёв, что облегчает проверку конструкции.

При необходимости детализации разреза в 3D рекомендуется использовать режимы «Прозрачность материалов» и «Каркасный вид», чтобы просмотреть внутренние слои без перекрытия внешних элементов. В 2D разрезах полезно применять дополнительные штриховки для выделения разных материалов, что улучшает восприятие чертежа.

Для точной синхронизации отображения между 2D и 3D разрезами убедитесь, что плоскость сечения в 3D совпадает с линией разреза в 2D. Это позволяет избежать несовпадений и облегчает внесение корректировок. Рекомендуется сохранять шаблоны видов с уже настроенными параметрами разрезов для повторного использования в проекте.

Сохранение и экспорт результата разреза стены

После создания разреза стены в ArchiCAD важно корректно сохранить и экспортировать работу для дальнейшего использования или передачи коллегам. Следуйте инструкции для надежного результата.

1. Сохранение проекта:
   • Нажмите Файл → Сохранить как… или используйте комбинацию Ctrl+Shift+S.
   • Выберите формат *.pln для полного проекта с сохранением всех настроек и разрезов.
   • Рекомендуется периодически сохранять проект с разными версиями (например, ProjectName_v1.pln), чтобы избежать потери данных.
2. Экспорт разреза стены как изображения:
   • Перейдите в окно с разрезом, настройте видимость и стиль отображения.
   • Используйте Файл → Экспорт → Изображение.
   • Выберите формат PNG или TIFF для высокого качества, установите разрешение не ниже 300 dpi для печати.
   • Укажите папку и имя файла, чтобы быстро находить экспорт.
3. Экспорт чертежа разреза в PDF:
   • Откройте разрез в окне чертежа (Layout Book).
   • Через меню Файл → Печать → Печать в файл (PDF) сохраните документ.
   • В настройках укажите точный масштаб и ориентацию листа, соответствующие вашим требованиям.
   • Для многополосных чертежей используйте функцию экспорта нескольких листов сразу.
4. Экспорт в CAD-форматы (DWG, DXF):
   • Выберите Файл → Экспорт → DWG/DXF.
   • Настройте параметры экспорта, уделяя внимание слоям, чтобы сохранить разрез в удобочитаемом виде.
   • Для точного соответствия чертежа используйте опцию «Экспорт только активного вида».

Регулярно проверяйте экспортированные файлы на корректность отображения разреза и целостность данных. Это позволит избежать проблем при совместной работе и печати.

Вопрос-ответ:

Как правильно настроить разрез стены в ArchiCAD, чтобы он отображался именно в нужном месте проекта?

Для установки разреза стены нужно выбрать инструмент «Разрез» и кликнуть в тех точках, где необходимо провести линию разреза. Важно, чтобы линия проходила через ту стену, которую вы хотите «разрезать». После этого ArchiCAD автоматически создаст соответствующий разрез, который можно отредактировать в настройках, указав точные параметры отображения и глубину разреза.

Какие шаги нужно выполнить, чтобы создать вертикальный разрез стены с учетом всех конструктивных элементов?

Сначала выберите инструмент «Разрез» и проведите линию разреза вертикально через выбранную стену. Затем откройте параметры разреза и убедитесь, что включены отображения всех слоев стены: утеплителя, облицовки, армирования и прочих конструктивных элементов. После этого откорректируйте высоту и глубину разреза, чтобы увидеть всю структуру в нужном масштабе. По необходимости можно добавить подписи или пояснительные надписи к элементам.

Можно ли в ArchiCAD выполнить разрез стены так, чтобы увидеть внутренние коммуникации, проходящие внутри стены?

Да, в ArchiCAD можно настроить отображение внутренних коммуникаций через параметры слоя и отображения элементов. Для этого после создания разреза стены откройте настройки видимости и активируйте слои, отвечающие за трубы, электрические кабели и другие коммуникации. При этом нужно убедиться, что эти элементы правильно смоделированы и находятся внутри стены. Таким образом, разрез покажет не только конструкцию стены, но и все скрытые инженерные сети.

Как изменить масштаб и уровень детализации разреза стены в ArchiCAD, чтобы подготовить чертеж для печати?

Для настройки масштаба и детализации откройте свойства разреза в ArchiCAD и выберите нужный масштаб из доступных вариантов или задайте собственный. Затем измените уровень детализации — можно отключить отображение мелких элементов или добавить более точные детали, например, отделку и крепеж. После этого обновите вид разреза, чтобы проверить результат. Эти действия помогут сделать чертеж удобочитаемым и подходящим для печати.

Какие ошибки часто допускают при создании разреза стены в ArchiCAD и как их избежать?

Одной из частых ошибок является неправильное расположение линии разреза — если она не проходит через нужную часть стены, разрез покажет не ту область. Еще распространена ситуация, когда забывают включить все необходимые слои и элементы, из-за чего разрез получается неполным. Чтобы избежать таких проблем, важно тщательно планировать расположение разреза и проверять параметры отображения всех слоев. Рекомендуется перед финальной печатью просмотреть полученный разрез в нескольких видах.
