Фишка в блок фар автомобиля Mercedes GLK отвечает за соединение проводки с источниками света и электроники, обеспечивая надёжный контакт и корректную работу оптики. При повреждении разъёма наблюдаются перебои в работе фар, ошибки на приборной панели, нестабильное включение ДХО и поворотников. Заводская деталь поставляется неразборной, и её замена часто сопряжена с высокими затратами. Сборка новой фишки вручную позволяет устранить проблему без покупки дорогостоящего жгута в сборе.
Для работы потребуется оригинальный корпус разъёма (артикул зависит от модификации фары), набор пинов под нужный сечение провода (чаще всего 0,75–1,5 мм²), обжимной инструмент, термоусадка, мультиметр и схема распиновки. Особое внимание следует уделить точному порядку подключения контактов – перепутанные пины могут вывести из строя блок управления светом. Распиновку можно найти по VIN-коду или на корпусе старой фишки, если маркировка сохранена.
Перед сборкой обязательно проверить целостность проводов, особенно возле места перегиба у фары. При наличии трещин или потемнений изоляции необходимо заменить участок кабеля с запасом по длине. При обжиме контактов использовать специализированные клещи – бытовой инструмент приводит к некачественному зажатию, из-за чего возможен нагрев и последующий выход из строя цепи. После сборки – обязательная проверка всех функций фары, включая ближний, дальний, габариты и поворотники.
Как определить нужный тип фишки по VIN-коду автомобиля
VIN-код Mercedes GLK состоит из 17 символов и содержит информацию о модели, году выпуска, заводе-изготовителе и технических характеристиках. Чтобы определить точный тип фишки, необходимой для замены или установки, потребуется расшифровать этот код с использованием специализированных онлайн-сервисов или программ, таких как EPC Mercedes-Benz или VIN-расшифровщики от официальных дилеров.
После ввода VIN в систему отобразится каталог оригинальных деталей, включая артикулы электрофишек и их расположение в конкретной комплектации автомобиля. Обращать внимание нужно на параметры: тип двигателя, код кузова (например, X204), тип коробки передач и электрические схемы узла подключения, к которому относится фишка.
Особое внимание стоит уделить номерам деталей по схеме – оригинальные артикулы позволяют исключить ошибку при заказе. Например, у GLK 220 CDI с мотором OM651 могут использоваться совершенно другие разъемы по сравнению с GLK 350 с бензиновым двигателем. Необходимо сверять даже мелкие отличия по годам выпуска, особенно в переходных моделях 2011–2012 годов.
Для точной идентификации потребуется не только VIN, но и доступ к системе WIS/ASRA, где указаны схемы подключения и технические номера разъемов. Это особенно важно, если производится замена проводки или адаптация блока.
Использование оригинальных номеров из системы гарантирует совместимость и минимизирует риск неправильной установки. Не стоит подбирать фишки по визуальному сходству – различия могут быть в количестве контактов, защёлках или форме корпуса.
Разборка штатной проводки для доступа к разъёму
Для получения доступа к разъёму, необходимо частично демонтировать штатную проводку, расположенную в районе блока предохранителей и центральной косы, идущей вдоль водительской стороны.

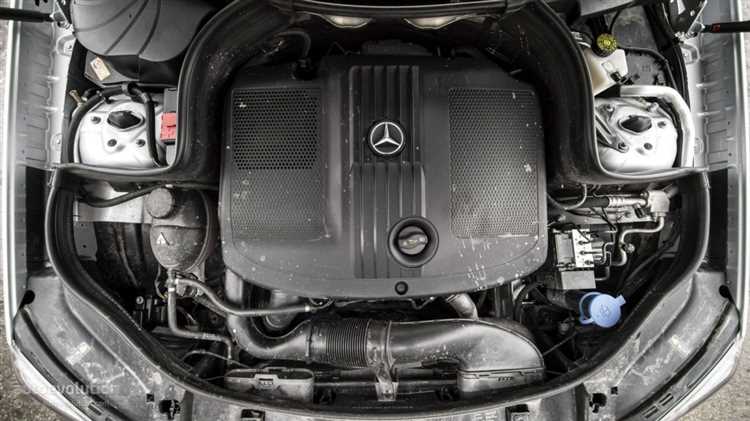

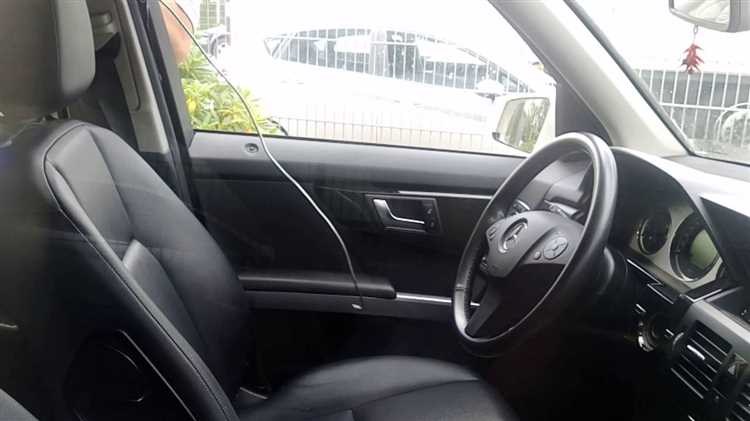

Отключите минусовую клемму аккумулятора. Снимите пластиковую облицовку в нижней части левой стойки и порога, открутив винты TORX T20. Аккуратно подденьте клипсы, не применяя силу – в противном случае возможен обрыв креплений.
Выведите часть косы наружу, не деформируя жгут. Используйте пластиковую монтажную лопатку, чтобы освободить кабель из направляющих. При необходимости снимите изоляционный поролон, фиксирующий проводку к кузову.
Определите нужный разъём по цвету проводов и расположению – на GLK он, как правило, находится за блоком SAM, в глубине ниши. Разъём фиксируется пластиковым язычком – нажмите его и выведите разъём наружу, не перегибая контакты.
Перед подключением фишки убедитесь, что на контактной группе нет следов коррозии. При необходимости обработайте площадку очистителем контактов и дайте высохнуть.
Выбор подходящих контактов и корпуса разъёма
Для сборки фишки GLK Mercedes требуется точное соответствие используемых компонентов оригинальному разъёму. Ошибка при подборе приведёт к слабому контакту, короткому замыканию или полной неработоспособности узла.
- Идентифицируйте номер оригинального разъёма по каталогу Mercedes или по маркировке на старом корпусе. Например, часто используется корпус разъёма с маркировкой 1-967616-1 от TE Connectivity.
- Убедитесь в количестве пинов. Для GLK часто встречаются 2-, 4- и 6-контактные варианты, в зависимости от назначения – ДМРВ, датчики ABS, форсунки.
- Контакты подбираются по типу обжима и сечению провода. Например, для провода 0.75 мм² подойдут контакты AMP размером 1.5 мм с обозначением 962885-1 (мужской) или 962886-1 (женский).
- Контакты должны быть лужёными или позолоченными для снижения сопротивления и устойчивости к окислению.
- Не допускается использование универсальных китайских аналогов – они часто не обеспечивают плотной фиксации в корпусе и выходят из строя при вибрации.
- Корпус разъёма должен иметь штатную фиксацию: защёлку, резиновый уплотнитель, защиту от переполюсовки.
- При выборе комплекта проверьте наличие герметизирующих уплотнителей под каждый провод – они предотвращают попадание влаги внутрь корпуса.
Рекомендуется использовать оригинальные или качественные OEM-компоненты от производителей TE, Bosch, Delphi. Это обеспечит корректную работу системы и долговечность соединения.
Обжимка проводов и установка в фишку без спецоборудования
Для обжимки контактов без профессионального кримпера потребуется плоская отвертка, плоскогубцы с острыми губками и аккуратность. Используются стандартные пины типа Junior Power Timer или Micro Timer – в зависимости от модели фишки.
Сначала снимается изоляция на 3–4 мм. Важно не повредить жилы – используйте нож с упором или канцелярский нож, вращая кабель. Контакт укладывается так, чтобы оголённая жила находилась в месте сужения «лепестков» контакта. Металлические усики подгибаются тонкой отверткой, затем плотно прижимаются плоскогубцами. Убедитесь, что жилы не вылезают и не заломлены. Второй ряд усиков обжимает изоляцию для фиксации провода в корпусе контакта.
Проверка: тяните провод – если он не выходит, значит обжимка надёжная. После этого контакт вставляется в гнездо фишки до щелчка. Он должен плотно сесть, без люфта. При ошибочной установке извлекать контакт следует шилом или тонкой иглой, поддевая фиксатор сбоку. Не используйте силу – пластик легко ломается.
Для лучшего соединения контакты можно предварительно обработать токопроводящей смазкой, особенно если фишка будет использоваться в моторном отсеке. Это защитит от окисления и улучшит контакт.
Проверка соединения и отсутствие ошибок на панели
После завершения сборки фишки необходимо убедиться в корректности всех контактов. Подключите разъём к соответствующему блоку на GLK и зафиксируйте его защёлкой. Недостаточное усилие или перекос при установке могут привести к нестабильной работе узла.

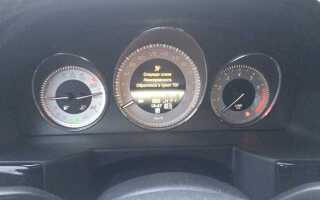

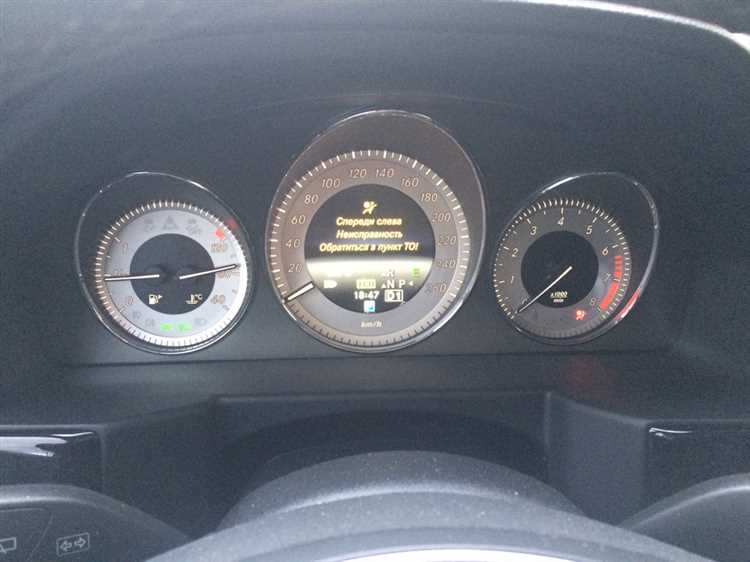

Включите зажигание, но не запускайте двигатель. На панели не должно появляться ошибок, связанных с неисправностью электрооборудования – например, ESP, ABS, SRS или CAN-сети. Если хотя бы один из этих индикаторов остаётся активным, проверьте: не нарушена ли изоляция проводов, совпадает ли распиновка, плотно ли установлен разъём.
Для исключения ошибок по CAN-шине используйте диагностический сканер (например, iCarsoft MB II или Launch X431). Считайте ошибки и убедитесь в их отсутствии. Если код неисправности сохраняется, проверьте обрывы на цепях по схеме автомобиля – особенно линии питания и сигнальные контакты.
После устранения всех возможных причин выполните сброс ошибок через сканер и снова включите зажигание. Панель должна быть свободна от предупреждений. При необходимости проведите повторную адаптацию блока, если это предусмотрено для конкретного модуля.
Изоляция и защита самодельной фишки от влаги и вибраций
Для обеспечения долговечности и надежности самодельной фишки GLK Mercedes необходимо выполнить её защиту от воздействия влаги и вибраций. Эти факторы могут привести к коррозии контактов, ухудшению электрического соединения и даже поломке системы.
Для изоляции фишки от влаги важно использовать герметизирующие материалы, такие как термоусадочные трубки с влагозащитными свойствами. Они обеспечат плотное облегание и защитят от попадания воды. Особое внимание стоит уделить выбору трубок с толстой стенкой, которые имеют хорошую защиту от механических повреждений и устойчивы к воздействию химических веществ.
Дополнительно стоит использовать силиконовые герметики для обработки соединений. Наносите герметик на контакты перед сборкой, чтобы предотвратить проникновение влаги в места соединений. Он также поглощает вибрации и служит дополнительной защитой от коррозии.
Вибрация, особенно при движении автомобиля, вызывает механическое воздействие на фишки, что может привести к ослаблению контактов. Для защиты от вибрации рекомендуется использовать антивибрационные прокладки. Это может быть пористый материал, например, полиуретан, который эффективно амортизирует вибрации и минимизирует риск повреждения фишки.
Кроме того, для предотвращения повреждений и улучшения защиты можно использовать монтажные коробки или пластиковые защитные кожухи, которые дополнительно защищают соединения от внешних воздействий. Эти элементы устойчивы к агрессивной среде и идеально подходят для установки в местах с высокой влажностью или сильными вибрациями.
Важно регулярно проверять состояние фишки и герметизирующих материалов. Со временем герметики и защитные трубки могут утратить свою эффективность, что требует замены и повторной изоляции соединений.
Вопрос-ответ:
Что нужно для сборки фишки GLK Mercedes своими руками?
Для сборки фишки GLK Mercedes понадобятся следующие инструменты и материалы: пластиковая панель, специальный инструмент для снятия обшивки, провода нужной длины, мультиметр для проверки электрических соединений, а также комплект фишек и разъемов, подходящих для вашего автомобиля. Важно также иметь инструкции или схемы подключения для точного выполнения работы.
Как правильно подключить фишку GLK Mercedes, чтобы не повредить систему?
Чтобы правильно подключить фишку GLK Mercedes, сначала убедитесь, что автомобиль выключен и ключ зажигания вынут. Для начала осмотрите фишку и убедитесь, что все контакты чистые и не повреждены. Затем подключите фишку в соответствии с технической схемой вашего автомобиля, проверив правильность подключения каждого контакта. После подключения обязательно проведите тест на работоспособность системы, чтобы исключить короткие замыкания или неверные соединения.
Как избежать распространенных ошибок при сборке фишки GLK Mercedes?
Одна из основных ошибок — это неправильное соединение проводов, что может привести к неисправностям системы. Чтобы этого избежать, тщательно изучите схему подключения и поочередно проверяйте каждый контакт на корректность подключения. Также стоит использовать качественные инструменты, чтобы не повредить детали фишки. Не забывайте про надежную изоляцию проводов, чтобы избежать коротких замыканий и других проблем с электросистемой.
Сколько времени займет сборка фишки GLK Mercedes и можно ли это сделать без помощи специалистов?
Время на сборку фишки GLK Mercedes зависит от уровня подготовки и опыта. В среднем, на эту задачу уходит от 2 до 4 часов. Если у вас есть опыт работы с автомобилями и базовые знания электрики, вы сможете выполнить работу самостоятельно. Однако, если вы не уверены в своих силах, лучше обратиться к специалистам, чтобы избежать ошибок, которые могут повлиять на безопасность и работоспособность автомобиля.
Как проверить исправность фишки GLK Mercedes после сборки?
После сборки фишки GLK Mercedes важно провести проверку всех подключенных компонентов. Для этого можно использовать мультиметр, чтобы измерить напряжение на каждом контакте. Если показания соответствуют нормам, значит, фишка подключена правильно. Также рекомендуется включить систему автомобиля и проверить работу всех функций, связанных с фишкой. В случае неисправности стоит пересмотреть подключение и проверить все контакты на наличие повреждений.
