Какой haldex на volvo xx 60

Система полного привода Haldex является важным элементом трансмиссии на многих моделях автомобилей, включая Volvo XC60. Существуют различные версии этой системы, которые отличаются по принципу работы и конструкции. Для владельцев и автосервисов критично понимать, какой именно тип Haldex установлен на их автомобиле, так как это напрямую влияет на обслуживание и возможные ремонты.

Определить тип Haldex на Volvo XC60 можно несколькими способами. Один из самых точных – это проверить номер шасси автомобиля (VIN). По нему можно получить точную информацию о комплектации машины, включая тип системы полного привода. Однако, не все автомобилисты имеют доступ к таким данным, поэтому существует несколько других методов, которые также помогут понять, какой Haldex установлен.

Наиболее очевидным способом является визуальный осмотр компонента, расположенного между задним мостом и коробкой передач. В зависимости от поколения Haldex, конструкция блока будет отличаться. Например, системы 4-го поколения и более ранние имеют различия в размерах и расположении соединений. Еще один способ – это проверка маркировки на насосе или контроллере системы. В каждом поколении Haldex используется своя уникальная маркировка, которая позволяет точно определить его тип.

Также важно отметить, что при обслуживании системы Haldex следует учитывать, что для разных типов используются разные жидкости и методы обслуживания. Например, для Haldex 4-го поколения требуется специальное масло, в то время как более старые версии могут требовать других жидкостей. Знание точной версии Haldex поможет избежать ошибок при обслуживании и продлит срок службы трансмиссии.

Проверка информации в технической документации автомобиля

Для точной идентификации типа системы Haldex на Volvo XC60 важно обратиться к официальной технической документации. В руководстве пользователя или сервисной книжке содержатся сведения о компонентах трансмиссии и используемых технологиях. В разделе, посвященном системе полного привода, можно найти информацию о типе привода и системе Haldex, если она установлена в автомобиле.

Для этого стоит обратить внимание на номер шасси (VIN), указанный на странице с характеристиками автомобиля. VIN-код позволяет точно определить модель автомобиля, год выпуска и тип трансмиссии. В сервисной документации, в том числе в электронных версиях, часто указаны детали, касающиеся поколения системы Haldex, что поможет отличить одну модификацию от другой.

Если точных данных о Haldex в документации нет, рекомендуется обратиться к сервисным центрам Volvo, где по VIN-коду можно получить информацию о системе привода, а также проверить историю обслуживания и ремонта автомобиля, что также может прояснить вопрос о наличии и типе Haldex.

Важно помнить, что в разных моделях и поколениях Volvo XC60 могут быть установлены различные версии системы Haldex. Например, более старые модели могут оснащаться системой Haldex 4-го поколения, а современные – 5-го. Эти различия могут влиять на работу полного привода и на его взаимодействие с другими компонентами автомобиля.

Как определить тип Haldex по VIN-номеру Volvo XC60

VIN-номер состоит из 17 символов, и каждый из них несет определенную информацию о модели. Для выявления типа Haldex следует обратить внимание на несколько элементов, которые могут указать на систему полного привода, установленную на вашем автомобиле.

Шаг 1: Получение VIN-номера

Первоначально необходимо получить VIN-номер вашего Volvo XC60. Обычно его можно найти на табличке с данными, расположенной на кузове автомобиля, а также в документах (паспорт транспортного средства, страховой полис и т.д).

Шаг 2: Разбор VIN-номера

Изучив VIN-номер, обратите внимание на 4-й и 5-й символы. Эти позиции могут указать на тип трансмиссии и систему привода. Например, в некоторых случаях они содержат информацию о системе Haldex. Для точного определения типа системы Haldex (например, 4-го поколения, или системы с активным управлением сцеплением) может понадобиться использование специализированных онлайн-сервисов или обращения к дилеру.

Шаг 3: Использование онлайн-ресурсов

Для уточнения информации по VIN, включая тип системы Haldex, можно воспользоваться специализированными сайтами, которые расшифровывают VIN-номера. Введя VIN на таких платформах, вы получите полную информацию о технических характеристиках автомобиля, включая систему полного привода.

Шаг 4: Консультация с дилером

Если расшифровка VIN не дала четкого ответа, можно обратиться к официальному дилеру Volvo. Он сможет по вашему VIN-номеру предоставить точную информацию о типе Haldex, который используется в вашем автомобиле. Это особенно важно, если речь идет о более старых моделях, где информация может быть менее доступной онлайн.

Таким образом, VIN-номер является ключом к получению точной информации о системе Haldex в вашем Volvo XC60. С помощью правильной расшифровки можно быстро определить нужные данные без необходимости разбирать автомобиль или искать документы вручную.

Методы диагностики Haldex через OBD-II сканер

Диагностика системы Haldex через OBD-II сканер позволяет выявить ошибки и неисправности в работе системы полного привода на Volvo XC60. Сканер может предоставить точные данные о состоянии Haldex и помочь в быстрой локализации проблем.

Первым шагом является подключение OBD-II сканера к разъему диагностики автомобиля. Важно, чтобы выбранный сканер поддерживал доступ к специфическим модулям автомобиля, таким как система полного привода. Не все OBD-II устройства имеют такую функцию, поэтому нужно выбрать сканер с поддержкой расширенной диагностики для Volvo.

Основные параметры, которые можно диагностировать через OBD-II сканер:

Ошибки датчиков: Скриншот ошибки показывает неполадки датчиков температуры, давления и других сенсоров, участвующих в управлении Haldex. Чаще всего ошибки происходят из-за неисправности датчиков давления или температуры трансмиссионной жидкости.

Датчики угла поворота колес: Проблемы с датчиками могут привести к некорректному распределению момента между осями. ОBD-II сканер позволяет получить информацию о работе этих датчиков.

Командные ошибки от управляющего блока Haldex: Через сканер можно получить информацию о сигналах, отправляемых от управляющего блока, что может указать на проблемы с электромагнитными клапанами или неисправности в управляющей электронике.

Диагностика электромагнитных клапанов: Электромагнитные клапаны контролируют распределение крутящего момента. Оценка их состояния через OBD-II позволяет точно понять, если клапан работает с перебоями или вовсе не функционирует.

Для получения полной картины можно использовать режим тестирования. В этом режиме сканер позволяет выполнить тесты на наличие ошибок и аномалий в режиме реального времени. Также, при наличии ошибки, можно получить код, который затем будет расшифрован для дальнейшего устранения неисправности.

Для глубокого анализа работы системы Haldex рекомендуется использовать сканеры, поддерживающие Volvo-specific протоколы. Это позволяет получить доступ к более точным и детализированным данным, касающимся работы полного привода.

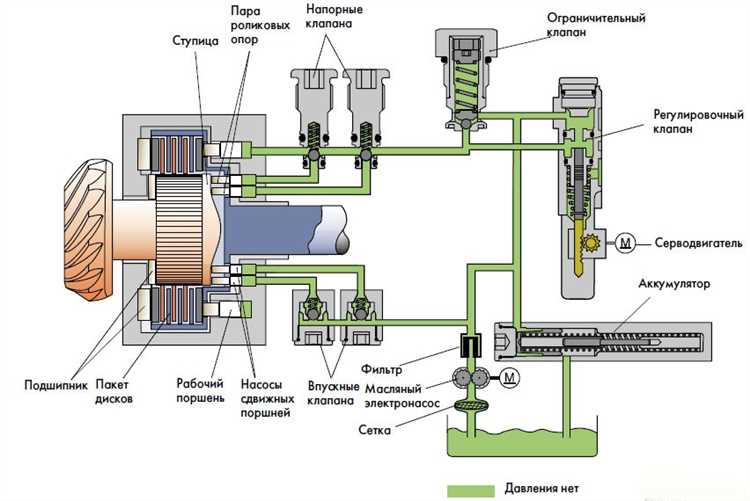

Отличия в конструкции различных поколений Haldex

Система Haldex на автомобилях Volvo XC60 эволюционировала на протяжении нескольких поколений. Каждый новый тип системы отличается улучшениями в надежности, эффективности и управлении сцеплением. Рассмотрим ключевые особенности конструкций различных поколений Haldex.

Поколение I (Haldex Gen 1)

Включение полного привода происходит через гидравлический насос, активируемый системой давления.
Используется однодисковая муфта, которая распределяет крутящий момент между передними и задними осями.
Работает в основном на основе традиционного механизма с высоким потреблением энергии.
Не предусматривает активного распределения момента между колесами на одной оси.

Поколение II (Haldex Gen 2)

Механизм включает более прогрессивную гидравлическую систему с быстрым откликом.
Обновленная муфта работает с лучшей точностью, обеспечивая более плавное подключение задней оси при необходимости.
Добавлен новый контрольный блок, который отвечает за более точное распределение крутящего момента в зависимости от дорожных условий.
Усовершенствована работа с динамическими изменениями сцепления, что улучшает устойчивость на дороге.

Поколение III (Haldex Gen 3)

Включение полного привода происходит за счет электронноуправляемой муфты с высокой чувствительностью.
Применение многодисковой муфты позволяет значительно улучшить распределение крутящего момента, делая работу системы быстрее и точнее.
Оптимизировано взаимодействие с системой стабилизации и контроля тяги автомобиля.
Теперь система Haldex может учитывать не только ускорение, но и торможение, автоматически регулируя момент на оси для оптимальной сцепляемости.

Поколение IV (Haldex Gen 4)

Муфта снабжена современным электрогидравлическим приводом, что позволяет снизить энергопотребление и улучшить отклик системы.
Полностью электронное управление улучшает точность активации и возможность быстрого перераспределения крутящего момента между осями.
Система значительно улучшена для работы с различными дорожными покрытиями, такими как снег, грязь или влажные участки дороги.
Усовершенствованная система адаптации к поведению водителя и типу вождения, что повышает безопасность и комфорт.

Поколение V (Haldex Gen 5)

Для определения типа системы Haldex на Volvo XC60, нужно обратить внимание на несколько ключевых компонентов. Эти элементы дают точную информацию о версии системы, установленной в автомобиле. Важно помнить, что Haldex может быть разного поколения, и визуальные особенности могут помочь в правильной идентификации.

Вот основные компоненты, на которые стоит обратить внимание:

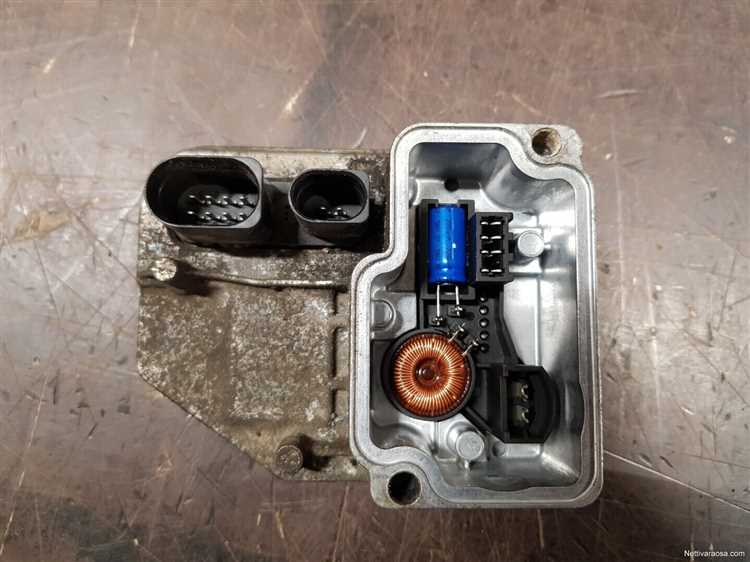

Блок управления Haldex: На различных поколениях Haldex блоки управления могут отличаться. У системы Haldex 4-го поколения блок управления обычно имеет компактный вид с металлическим корпусом, в то время как на Haldex 5-го поколения он будет выполнен в более современной форме с пластиковой крышкой. Убедитесь, что на блоке есть маркировка или серийный номер, который можно сверить с документацией.
Цилиндр муфты Haldex: Визуально цилиндр муфты системы отличается по конструктивным особенностям. У Haldex 4-го поколения цилиндр будет меньших размеров с одним входом для масла, в то время как у Haldex 5-го поколения цилиндр более крупный с двумя каналами для масла. Важно заметить и размещение датчиков температуры и давления, которые могут отличаться в зависимости от поколения.
Трубопровод и шланги: Наличие дополнительных трубок или шлангов также может указать на тип системы. Например, Haldex 5-го поколения имеет дополнительный шланг для охлаждения муфты, который отсутствует в 4-й версии. Трубопроводы для масла на 5-й версии часто выполнены с использованием более гибких материалов.
Крышка муфты: Особое внимание стоит уделить крышке муфты. На Haldex 4-го поколения крышка будет иметь простую конструкцию с несколькими болтами, а на Haldex 5-го поколения крышка будет оснащена дополнительными защитными крышками для улучшенной герметичности.
Элементы системы охлаждения: Наличие радиатора или дополнительного теплообменника также помогает понять, с какой версией Haldex вы имеете дело. На более поздних версиях системы (Haldex 5) может быть установлен дополнительный радиатор для охлаждения жидкости в муфте.

Сравнив эти элементы с технической документацией, можно точно определить тип системы Haldex, установленной на вашем автомобиле Volvo XC60. Важно помнить, что не все элементы могут быть легко видимыми, и для точной диагностики может потребоваться частичный разборка компонентов.

Вопрос-ответ:

Как узнать, какой тип Haldex установлен на моём Volvo XC60 2012 года выпуска?

На Volvo XC60 2012 года чаще всего используется система Haldex четвёртого поколения. Чтобы точно определить тип, нужно посмотреть номер на муфте полного привода. Он находится на корпусе возле заднего редуктора. Также полезно свериться с VIN-кодом через дилерскую базу данных или каталог запчастей. Некоторые владельцы используют программы вроде VIDA — она показывает точную комплектацию автомобиля с завода.

Чем отличается Haldex 4 от Haldex 5 на Volvo XC60?

Основное отличие — в конструкции и принципе работы. Haldex 4 использует встроенный фильтр и давление создаётся механическим насосом, который приводится от разницы скоростей передней и задней оси. У пятого поколения фильтр внешнего типа, и вместо механического насоса используется электрический. Это позволяет быстрее подключать заднюю ось, но при этом усложняет техническое обслуживание. Haldex 5 также меньше «ждёт пробуксовки», чем Haldex 4.

Можно ли определить поколение Haldex без подъёмника?

Если нет доступа снизу, точное определение может быть затруднено, но есть косвенные признаки. Например, если у вас Volvo XC60 с дизельным двигателем и автоматической коробкой передач после 2014 года, скорее всего, стоит Haldex пятого поколения. Однако, для уверенности стоит проверить номер детали на корпусе или воспользоваться программой VIDA. Без визуального осмотра снизу остаётся только анализировать VIN и данные комплектации.

Зачем вообще нужно знать, какой тип Haldex установлен?

Тип Haldex влияет на особенности обслуживания: например, у четвёртого поколения есть встроенный фильтр, а у пятого — внешний. Соответственно, регламент замены масла и фильтра будет разным. Кроме того, при покупке контрактных узлов или при диагностике важно знать, с каким поколением вы работаете — не все запчасти совместимы между собой.

На что смотреть при покупке Volvo XC60, чтобы понять состояние муфты Haldex?

При покупке подержанного XC60 стоит обратить внимание на наличие вибраций при разгоне, пробуксовки задней оси и посторонние шумы от заднего редуктора. Также полезно проверить, обслуживалась ли система Haldex вовремя: масло должно меняться каждые 60–70 тысяч километров. Лучше подключить диагностику — VIDA или аналогичный сканер покажет ошибки, если муфта работает некорректно или давление в системе нестабильно.
