Передняя оптика Passat B6 крепится не только к кузову, но и к усилителю переднего бампера, что делает её демонтаж нетривиальной задачей. Для доступа к болтам крепления необходимо частично снять передний бампер. Это особенно важно учитывать при замене фары или ремонте корпуса оптики после аварии.
Конструкция предполагает наличие трёх основных точек крепления: два винта сверху, под капотом, и один – скрытый, за декоративной накладкой бампера. Болты имеют шестигранные головки на 10 мм, и для их выкручивания потребуется удлинённая торцевая головка. Необходимо отключить фишку питания фары и при наличии – блок корректора угла наклона.
Перед началом работы обязательно отключите клемму аккумулятора – напряжение на ксеноновых блоках розжига может быть опасным. Кроме того, в моделях с функцией поворота света (AFS) потребуется аккуратное отсоединение управляющего разъёма от блока управления, расположенного на корпусе фары.
Учитывая плотную компоновку передней части автомобиля, рекомендуется заранее подготовить пластиковые лопатки для демонтажа накладок и запас клипс на случай их повреждения. Работа требует аккуратности, особенно при извлечении фары из посадочного гнезда – в этом месте возможны царапины лакокрасочного покрытия.
Необходимые инструменты и подготовка автомобиля к демонтажу фары
Перед началом работ необходимо собрать набор инструментов, обеспечивающий быстрый и безопасный демонтаж фары Passat B6:
- Торцевые головки на 10 мм и 13 мм
- Удлинитель и трещотка для работы в ограниченном пространстве
- Отвертка Torx T25 и T30
- Пластиковые лопатки для снятия клипс и облицовок без повреждений
- Диэлектрические перчатки при работе с электрикой
- Фонарик или налобный светильник для освещения моторного отсека
Подготовка автомобиля перед демонтажем фары:
- Заглушить двигатель и вынуть ключ из замка зажигания
- Отключить минусовую клемму аккумулятора во избежание короткого замыкания
- Установить автомобиль на ровную поверхность и включить стояночный тормоз
- При необходимости – повернуть руль в сторону, противоположную фаре, для улучшения доступа
- Снять верхнюю пластиковую накладку радиатора и защитные элементы в зоне фары
- Очистить область вокруг фары от пыли и грязи, чтобы избежать попадания мусора в разъёмы
Отключение аккумулятора и доступ к задней части фары
Перед началом работ необходимо обесточить электрооборудование. Откройте капот и с помощью ключа на 10 мм отсоедините минусовую клемму аккумулятора. Это предотвратит короткие замыкания и сработку системы диагностики при демонтаже фары.
Доступ к задней части фары на Passat B6 ограничен конструкцией передней части кузова и расположением элементов моторного отсека. С водительской стороны мешает бачок стеклоомывателя, с пассажирской – воздушный фильтр. Удалите пластиковые защитные крышки, поворачивая их против часовой стрелки. Если доступ затруднён, снимите соответствующий компонент:
- Воздушный фильтр: отщёлкните защёлки, отсоедините патрубки, снимите корпус;
- Бачок омывателя: открутите крепление и отведите бачок в сторону, не отсоединяя шланги.

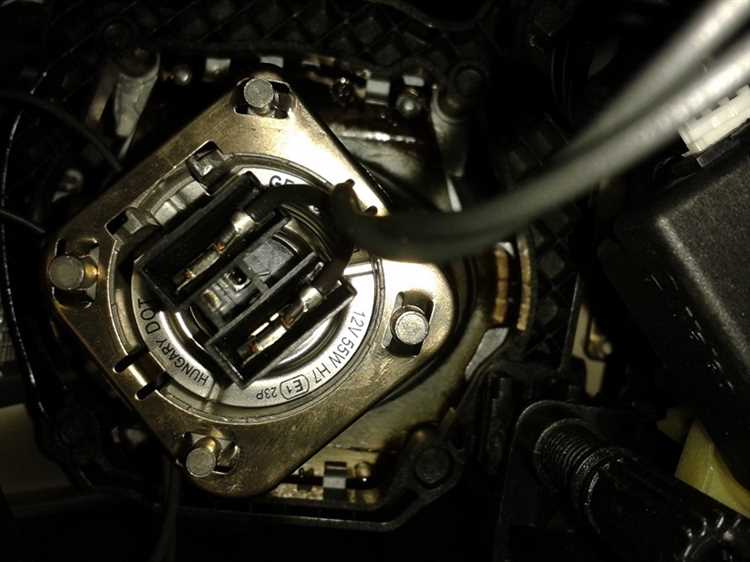

После освобождения пространства откройте заднюю крышку фары. Она фиксируется защёлками или винтами (в зависимости от комплектации). Получив доступ к патронам и разъёмам, отсоедините фишки проводки, нажав на фиксатор. Дальнейшая разборка возможна только после демонтажа фары из посадочного гнезда.

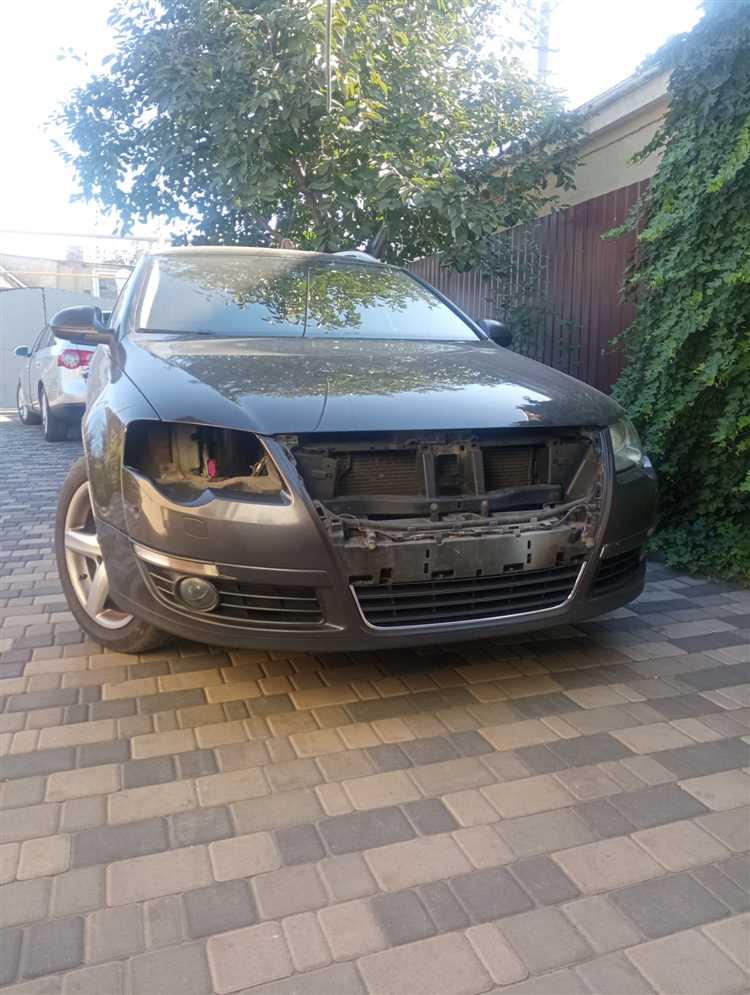

Снятие переднего бампера для доступа к креплениям фары
Для демонтажа передней фары на Passat B6 требуется предварительно снять передний бампер, так как часть креплений фары скрыта под ним. Работу следует начинать с отключения массы аккумулятора во избежание короткого замыкания при работе с проводкой фар.
Открутите винты в подкрылках по три с каждой стороны – используются саморезы Torx T25. Для удобства поверните колёса влево или вправо, в зависимости от стороны. При необходимости снимите часть подкрылка или аккуратно отогните его, обеспечив доступ к крепежу.
Под днищем автомобиля открутите порядка восьми винтов крепления бампера к нижней части телевизора. Используется Torx T20 или T25 в зависимости от комплектации. После этого откройте капот и открутите четыре винта сверху, расположенных на стыке бампера и панели радиатора.
По бокам, в местах стыка крыла и бампера, находятся скрытые винты – по одному с каждой стороны. Для их откручивания потребуется снять пластиковые направляющие и использовать Torx T30 с удлинителем. Работайте аккуратно, чтобы не повредить защёлки креплений.
Осторожно потяните бампер на себя, начиная с боков, и освободите его от зацеплений. Не тяните резко – подключены провода противотуманных фар и датчиков парковки (если установлены). Отсоедините фишки, только после этого снимайте бампер полностью.

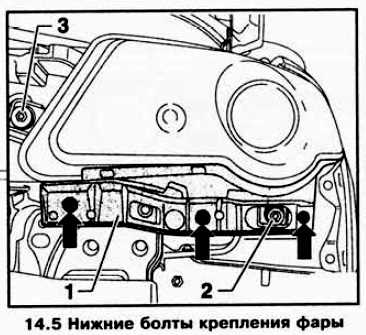

После демонтажа открывается доступ к нижним и боковым болтам крепления передней фары. Для их выкручивания используйте головку на 10 мм с трещоткой.
Расположение и откручивание крепёжных болтов фары
На Volkswagen Passat B6 передняя фара крепится тремя болтами под торкс T30. Один болт находится сверху фары – между фарой и радиаторной решёткой, его видно сразу при открытом капоте. Второй расположен сбоку, за пластиковым элементом облицовки крыла – его можно достать, сняв резиновый уплотнитель и аккуратно отогнув накладку. Третий болт – снизу фары, доступен только после снятия переднего бампера.
Для откручивания верхнего болта достаточно стандартной отвертки с насадкой T30. Боковой болт лучше выкручивать удлинённой трещоткой с карданом из-за ограниченного пространства. Нижний болт требует съёма бампера: отсоедините крепления в подкрылках, открутите винты снизу и под капотом, затем аккуратно стяните бампер с направляющих. Только после этого можно получить доступ к нижнему креплению фары.
Перед демонтажем обязательно отключите разъём питания фары, чтобы избежать повреждения проводки. Все болты выкручивайте без усилия, не допуская срыва шлицов – при закисании применяйте проникающую смазку.
Отсоединение разъёмов питания и снятие фары с кузова
После откручивания крепежных болтов необходимо аккуратно вытянуть фару на себя, обеспечив доступ к разъёмам питания. Разъёмы обычно находятся на задней части корпуса фары и могут быть зафиксированы пластиковыми защёлками. Для отсоединения нажмите фиксатор и потяните разъём строго по направлению его оси, избегая перекосов.
Если разъём сидит плотно, не применяйте чрезмерную силу – используйте пластиковую монтажную лопатку или тонкую отвёртку с обмотанной изолентой рабочей частью, чтобы не повредить корпус. Убедитесь, что разъёмы отключены полностью, включая провода питания ламп габаритного света, указателя поворота и корректора фар (если он установлен).
Снятие самой фары выполняется путём осторожного извлечения корпуса из посадочного места. Важно учитывать направляющие и резиновые уплотнители, которые могут препятствовать свободному извлечению. Не допускайте деформации креплений и элементов бампера, особенно в области нижней части фары, где обычно находится фиксация в виде направляющего штифта или зацепа.
Храните снятую фару на мягкой поверхности, избегая контакта линз с твёрдыми предметами. Перед установкой новой или восстановленной фары очистите разъёмы от пыли и проверьте целостность контактов.

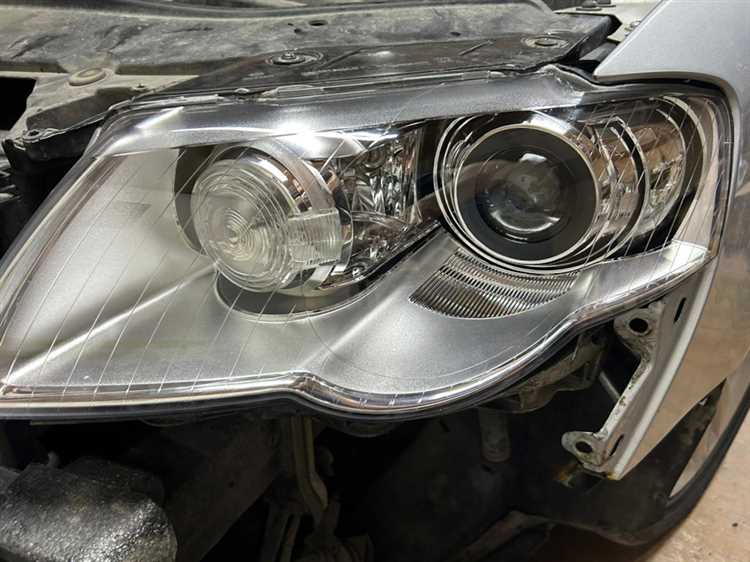

Проверка и установка новой фары на штатное место
Перед установкой новой фары на Volkswagen Passat B6 необходимо убедиться в её соответствующем состоянии. Осмотрите фару на предмет повреждений, трещин и дефектов на стекле или корпусе. При наличии повреждений замените деталь на новую, так как она не обеспечит нужную степень защиты и освещения.
Перед установкой также важно проверить герметичность креплений и состояние электрических соединений. Если клеммы проводки фары окислены или имеют повреждения, их нужно очистить или заменить. Необходимо убедиться, что разъемы плотно фиксируются на фарах, а провода не имеют изломов, которые могут привести к короткому замыканию.
Для установки фары аккуратно вставьте её в паз на штатном месте. Фара должна быть установлена ровно, без перекосов, чтобы обеспечить правильное направление света и избежать нарушения регулировки. После того как фара будет на месте, закрепите её с помощью болтов, которые следует затянуть с необходимым усилием, чтобы избежать ослабления креплений во время эксплуатации.
После установки фары подключите проводку, убедившись, что разъемы полностью зафиксированы и не имеют люфтов. Включите фару и проверьте её работу. Убедитесь, что она светит правильно, без искажений, и не нарушает регулировку дальнего и ближнего света.
Завершив установку, проверьте расположение фары, сравнив её с другой стороной, чтобы убедиться в симметричности света и правильной ориентации. Регулировку фар при необходимости можно провести с помощью специального оборудования для настройки угла наклона.
Вопрос-ответ:
Как снять переднюю фару на Volkswagen Passat B6?
Для снятия передней фары на Volkswagen Passat B6 необходимо выполнить несколько шагов. Сначала откройте капот и найдите крепежные элементы фары. Обычно это болты или гайки, которые удерживают фару в корпусе автомобиля. Затем открутите эти крепления и аккуратно извлеките фару. Также может потребоваться отсоединить разъемы проводки, подключенные к фаре. После того как все крепежи будут сняты и разъемы отсоединены, можно извлечь фару.
Нужно ли снимать бампер для снятия фары на Passat B6?
В большинстве случаев бампер снимать не нужно, но это зависит от того, насколько легко вам доступны болты крепления фары. На некоторых моделях Passat B6 болты могут находиться под углом или в труднодоступных местах, что затрудняет их откручивание без снятия бампера. Если вам сложно добраться до крепежа, подумайте о снятии бампера, чтобы облегчить процесс.
Какие инструменты понадобятся для снятия фары на Passat B6?
Для снятия передней фары на Passat B6 вам понадобятся несколько стандартных инструментов. В первую очередь — ключи или головки подходящего размера для откручивания болтов, которые удерживают фару. Также может понадобиться отвертка для работы с пластиковыми защелками. Важно иметь под рукой инструменты с магнитными наконечниками, чтобы не уронить мелкие детали в труднодоступные места.
Какие особенности нужно учитывать при снятии фары на Passat B6?
При снятии фары на Volkswagen Passat B6 важно учитывать несколько моментов. Во-первых, аккуратно отсоединяйте проводку, чтобы не повредить разъемы и не создать короткое замыкание. Во-вторых, следите за состоянием уплотнителей, которые могут быть повреждены при снятии фары. Не забудьте проверить, есть ли дополнительные крепления или защелки, которые могут быть скрытыми за другими элементами.
Что делать, если не удается открутить болты крепления фары?
Если болты крепления фары на Passat B6 закисли или плохо откручиваются, можно попробовать несколько способов. Один из них — использование проникающей жидкости, которая поможет ослабить коррозию. Нанесите средство на болты и дайте немного времени для воздействия. Также можно аккуратно попробовать использовать рычаг или ключ с удлинителем для увеличения силы вращения. В крайнем случае, можно обратиться к специалисту, чтобы не повредить детали.
