Как в mathcad prime построить график функции

Как в mathcad prime построить график функции

Mathcad Prime предоставляет мощные средства визуализации математических выражений. Для построения графика функции достаточно определить выражение и задать диапазон переменной. Например, чтобы отобразить график функции y = sin(x), необходимо задать переменную x с дискретным шагом: x := 0, 0.1 .. 2·π. Далее в новой строке указывается выражение y := sin(x) и вставляется элемент графика через вкладку Plots → 2D Plot.

График автоматически подстраивается под диапазон переменной, но оси можно редактировать вручную через контекстное меню. При необходимости отображения нескольких функций на одном графике они добавляются в виде массива, например: {sin(x), cos(x)}. Цвет и стиль линий регулируются через свойства объекта.

Для повышения точности визуализации рекомендуется использовать шаг не более 0.05, особенно при отображении функций с резкими колебаниями. При построении параметрических графиков, например x(t) и y(t), необходимо задать обе переменные как функции от общего параметра и выбрать тип графика XY Plot.

Все изменения отображаются интерактивно, что позволяет оперативно проверять корректность аналитических выражений. Это делает Mathcad Prime особенно удобным инструментом для инженеров и студентов, работающих с техническими расчетами.

Как ввести функцию для построения графика

Как ввести функцию для построения графика

В Mathcad Prime функция задаётся в рабочем окне с использованием символа определения ←. Например, чтобы ввести функцию синуса, введите: f(x) ← sin(x). После ввода нажмите Enter – функция будет сохранена как пользовательская.

Аргумент функции указывается в круглых скобках. Mathcad чувствителен к регистрациям переменных, поэтому f(x) и f(X) – разные выражения. Убедитесь, что переменная x не определена ранее как числовое значение, иначе функция работать не будет.

Если требуется использовать несколько переменных, перечисляйте их через запятую: g(x, y) ← x^2 + y^2. Все переменные должны быть доступны в области определения, иначе построение графика завершится ошибкой.

Для ввода сложных функций используйте встроенные математические операторы: экспонента exp(x), логарифм ln(x), тригонометрия cos(x), tan(x) и др. Mathcad автоматически распознаёт синтаксис и отображает форматированную запись.

Проверьте, что функция возвращает числовое значение для диапазона аргумента, который планируется использовать на графике. Недопустимые значения (например, деление на ноль или корень из отрицательного числа) приведут к ошибке построения.

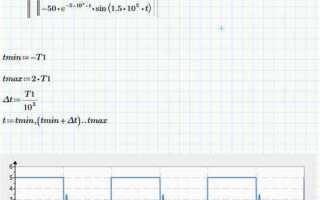

Выбор диапазона переменных для оси X

Выбор диапазона переменных для оси X

Для корректного построения графика в Mathcad Prime необходимо задать ось X как вектор значений. Оптимальный шаг между точками зависит от характера функции: для линейных и медленно изменяющихся функций достаточно шага 0.5 или 1, для функций с резкими изменениями – шаг 0.01 и меньше.

Пример: при построении графика синуса важно задать диапазон, кратный π. Например: x := 0, 0.1 .. 2·π. Такой подход обеспечивает точность и гладкость кривой.

Не следует выбирать слишком широкий диапазон при наличии особенностей функции, таких как асимптоты или разрывы. Это приведёт к искажению графика или к ошибке построения. Если функция содержит сингулярности, необходимо заранее исключить недопустимые значения из диапазона X.

Mathcad Prime не обрабатывает диапазон автоматически – пользователь сам определяет начальное значение, шаг и конечную точку. При этом важно учитывать, что количество точек не должно превышать производительных возможностей системы. Обычно достаточно 100–500 точек для большинства задач.

Перед построением рекомендуется визуально оценить ожидаемый вид графика и подбирать диапазон X с учётом ключевых особенностей функции – точек экстремума, нулей, границ области определения.

Настройка области построения графика

Настройка области построения графика

Для точного отображения данных в Mathcad Prime необходимо вручную настроить область построения графика. Это делается через свойства графика, вызываемые двойным щелчком по нему или через контекстное меню.

  • Оси X и Y: Установите фиксированные пределы осей, чтобы избежать автоматического масштабирования. Например, в разделе Axis введите значения Min и Max вручную. Это особенно важно для сравнения нескольких графиков.
  • Шаг делений: В разделе Ticks задайте интервалы между метками. Например, шаг 0.5 для оси X и 1 для оси Y обеспечит равномерное и читаемое отображение данных.
  • Сетка: Включите или отключите сетку (Gridlines) по оси X или Y. Горизонтальная сетка помогает отслеживать значения по Y, вертикальная – по X.
  • Подписи осей: Уточните названия осей в разделе Axis Labels. Используйте единицы измерения, например: «Время, с» или «Скорость, м/с».
  • Масштаб логарифмический: При работе с экспоненциальными или степенными функциями включите логарифмическую шкалу через параметр Log Scale на нужной оси.
  • Формат чисел: Настройте формат отображения чисел (например, экспоненциальный или с фиксированной точностью) через Number Format. Это важно для отображения малых или больших значений.

Точная настройка области построения улучшает визуальное восприятие и интерпретацию результатов, особенно при работе с плотными или нестандартными данными.

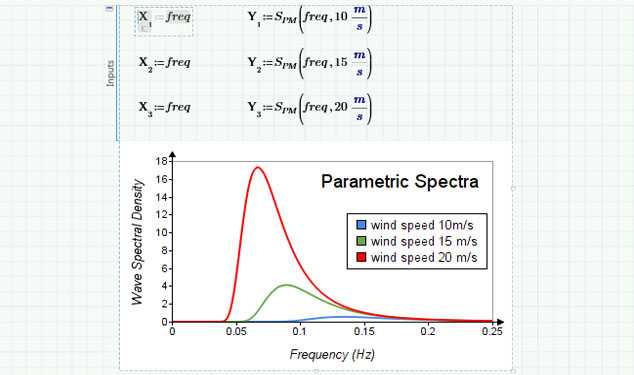

Добавление нескольких графиков на одну координатную плоскость

Для отображения нескольких функций на одном графике в Mathcad Prime необходимо использовать компонент графика 2D Plot. Это позволяет сравнивать поведение различных выражений при одинаковом диапазоне значений аргумента.

  1. Создайте переменную, задающую диапазон значений независимой переменной, например:

    x := 0, 0.1..10
  2. Определите функции, которые нужно изобразить:

    f1(x) := sin(x)

    f2(x) := cos(x)

    f3(x) := ln(x)
  3. Вставьте компонент графика: вкладка Plots → 2D Plot.
  4. В левую часть графика (ось X) введите x.
  5. В правую часть (ось Y) добавьте выражения функций:
    • f1(x)
    • f2(x)
    • f3(x)

    Mathcad автоматически построит все графики на одной координатной сетке.

Для настройки графика:

  • Щёлкните дважды по компоненту графика для открытия панели настроек.
  • Во вкладке Traces задайте разные цвета и типы линий для каждой функции для улучшения визуального различия.
  • Во вкладке Axes при необходимости измените границы осей и подписи.

Mathcad поддерживает построение до 20 графиков одновременно в одном компоненте. Для сложных выражений рекомендуется использовать векторы данных и предварительно вычисленные массивы значений.

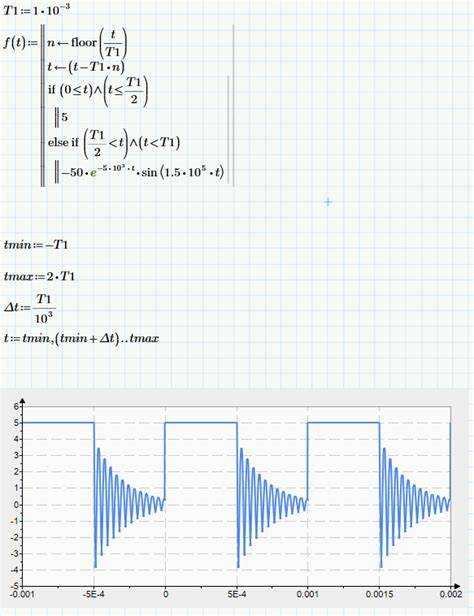

Использование условных выражений в графике

Использование условных выражений в графике

В Mathcad Prime для построения графиков с изменяющимся поведением функции применяется оператор условного выражения. Он задаётся в виде конструкции: if условие, то значение1, иначе значение2. Условие должно быть логическим выражением, возвращающим true или false.

Для использования условия внутри функции, отображаемой на графике, необходимо определить её заранее в области определения. Например, определим функцию f(x), которая принимает одно значение при x < 0 и другое при x ≥ 0:

f(x) := if x < 0, -x, x^2

Затем задаём диапазон переменной: x := -5, -4.9 .. 5. Далее вставляем график и указываем построение: y := f(x). На графике отображается функция, меняющая форму в зависимости от значения x. Участок при x < 0 – линейный, при x ≥ 0 – параболический.

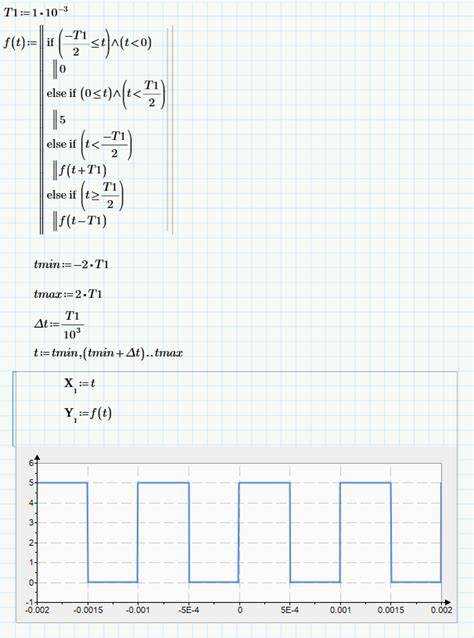

Для более сложной логики допускается вложенность условий: if a, b, if c, d, e. Это удобно для построения кусочно-заданных функций, например:

g(x) := if x < -2, -2, if x < 2, x, 2

Такой подход позволяет визуализировать ограничения, пороги и насыщения без необходимости разбиения функции на несколько графиков. Все выражения при этом остаются вычислимыми, что важно для последующих аналитических операций.

Следует избегать логических неоднозначностей: условия должны полностью охватывать область определения, иначе Mathcad может возвратить ошибку при построении. Рекомендуется проверять крайние значения и использовать операторы ≤ и ≥, чтобы исключить разрывы.

Изменение внешнего вида графика: цвет, стиль линии, маркеры

Изменение внешнего вида графика: цвет, стиль линии, маркеры

В Mathcad Prime настройка графика начинается с выделения области графика и открытия панели свойств через правый клик или меню «График». Для изменения цвета линии выберите вкладку «Цвета» и назначьте конкретный оттенок с помощью палитры или ввода RGB-значений. Это позволяет выделять важные участки функции или группировать данные по цвету.

Стиль линии регулируется в разделе «Линия». Можно задать сплошную, пунктирную, штрих-пунктирную или точечную линию. Каждому стилю соответствует определённый параметр толщины – оптимально использовать толщину от 1.5 до 3 для читаемости, особенно при сложных графиках с множеством кривых.

Маркеры добавляются в настройках «Маркеры». Можно выбрать форму – круг, квадрат, треугольник и другие, а также их размер и цвет. Для отображения конкретных точек данных маркеры лучше делать контрастными по цвету к линии. Не рекомендуется использовать слишком крупные маркеры, чтобы избежать перегрузки графика.

Изменения применяются мгновенно, что упрощает подбор оптимального вида. Для точной настройки рекомендуется экспериментировать с цветами и стилями в пределах визуальных границ проекта, чтобы добиться однозначной читаемости и эстетики.

Построение 3D-графика функции двух переменных

Для построения 3D-графика функции двух переменных в Mathcad Prime необходимо определить область определения функции и задать сетку значений по осям x и y. Используйте оператор range для создания дискретных множеств аргументов с необходимым шагом.

Например, для диапазонов x и y от -5 до 5 с шагом 0.1 определите:

x := -5, -4.9 .. 5

y := -5, -4.9 .. 5

Далее функция задаётся как двумерный массив значений. Формула должна принимать векторные аргументы, например:

z(x,y) := sin(sqrt(x^2 + y^2)) / sqrt(x^2 + y^2)

Для корректного отображения создайте матрицу значений z, применяя функцию по каждому элементу сетки, используя оператор элементного умножения и функций (точечные операции).

Построение 3D-графика выполняется через встроенный элемент «График поверхности» (Surface Plot). Выберите на панели инструментов «Вставка» → «График» → «3D график поверхности».

В свойствах графика задайте X- и Y-диапазоны, укажите матрицу значений Z. Mathcad автоматически создаст трёхмерную поверхность.

Для улучшения визуализации используйте настройки осей и сетки: выберите равномерные шаги, задайте подписи осей, масштаб и угол обзора. Изменение цветовой палитры влияет на восприятие рельефа, рекомендуются градиенты с плавным переходом оттенков.

Если функция содержит особенности или разрывы, рекомендуется уменьшить шаг сетки в области интереса для повышения точности графика.

Сохранение и экспорт графика в другие форматы

Сохранение и экспорт графика в другие форматы

Для получения векторных изображений, которые удобны для публикаций и масштабирования, экспорт производится через «Экспорт в PDF». В этом случае график сохраняется в составе документа PDF, что позволяет сохранить чёткость линий и текстовых элементов.

Также доступна функция копирования графика в буфер обмена в формате метафайла Windows (WMF), что удобно для вставки в Microsoft Word или PowerPoint без потери качества. Для этого выберите график, нажмите Ctrl+C и вставьте в нужное приложение.

При сохранении стоит учитывать размер графика: в диалоговом окне можно задать разрешение и размеры, чтобы избежать размытости или чрезмерного веса файла. Для точного контроля параметров экспорта рекомендуется использовать настройки окна печати, где можно задать масштаб и ориентацию листа.

Вопрос-ответ:

Как в Mathcad Prime построить график функции с несколькими переменными?

В Mathcad Prime график функции с двумя переменными создаётся с помощью команды создания поверхности или контурного графика. Для этого нужно задать функцию от двух переменных и выбрать подходящий тип графика в панели визуализации. Обычно сначала задают сетку значений переменных с помощью диапазонов, а затем строят график, указав функцию и области определения.

Можно ли изменить внешний вид графика, например, цвет линий и толщину в Mathcad Prime?

Да, Mathcad Prime предоставляет возможность настроить оформление графика. Для изменения цвета линий, типа маркеров или их толщины нужно выделить график и открыть свойства. Там можно выбрать нужные параметры визуализации, включая цвета, стиль линии и размер маркеров, чтобы сделать график более удобным для восприятия.

Как построить график дискретной функции в Mathcad Prime и вывести точки на графике?

Для построения графика дискретной функции в Mathcad Prime необходимо задать набор значений аргумента и соответствующие им значения функции в виде векторов. Затем создаётся график типа «точки» или «точечная диаграмма». Такой способ позволяет визуализировать именно отдельные значения без соединяющих линий.

Какие ограничения по количеству точек существуют при построении графика в Mathcad Prime?

В Mathcad Prime нет жёстких ограничений на количество точек, которые можно использовать для построения графика, но слишком большое число значений может замедлить работу программы и привести к снижению производительности. Обычно рекомендуется использовать разумное количество точек для точного, но комфортного отображения.

Как в Mathcad Prime задать оси координат с определёнными масштабами и делениями?

Для настройки осей координат нужно выделить график и открыть свойства осей. Там можно вручную задать минимальные и максимальные значения, а также шаг делений по каждой оси. Это позволяет точно контролировать отображение данных и сделать график более понятным.
