Archicad рассчитывает объем стен автоматически при условии, что элементы созданы инструментом Wall и имеют замкнутую геометрию. Для получения данных достаточно задать нужные параметры в интерактивном каталоге. Рекомендуется использовать параметр Net Volume, который отображает фактический объем без учета вырезов и пересечений.
Перед расчетом важно проверить, чтобы стены не были преобразованы в объекты, морфы или группы. Такие элементы не участвуют в объемных расчетах по умолчанию. В случае применения булевых операций (например, вырезы окон или ниш) нужно убедиться, что включена опция учета вырезанных объемов в настройках каталога.
Создание точной ведомости объема начинается с настройки фильтров по слоям, этажам или строительным материалам. Это исключает нецелевые элементы – например, перегородки или временные конструкции. В многослойных стенах полезно активировать параметр Component Volume для подсчета отдельных объемов бетона, утеплителя и облицовки.
Если в проекте используются наклонные или сложные стены, включите отображение объема через Element Information или откройте параметр Projected Area and Volume в каталоге. Это обеспечит корректный учет нестандартной геометрии и исключит недостоверные значения в отчетах.
Выбор нужных стен с помощью фильтра 3D-документа
Фильтр 3D-документа позволяет изолировать нужные элементы модели для точного расчета объема стен. Чтобы выбрать только те стены, которые нужно учитывать в вычислениях, выполните следующие действия:
- Откройте 3D-вид с нужной моделью.
- Создайте новый 3D-документ через меню Документ → Документы на основе 3D → Создать 3D-документ.
- После создания перейдите в его параметры: Параметры документа → Фильтр элементов.
- В разделе Типы элементов оставьте включёнными только стены. Все остальные типы отключите.
- При необходимости уточните выбор с помощью Классификации или Слоёв, если в проекте стены разделены по этим признакам (например, наружные и внутренние стены на разных слоях).
- Нажмите OK – в 3D-документе отобразятся только отфильтрованные стены.
Дополнительно:
- Используйте комбинации фильтров: по типу, слою и классификации одновременно.
- Скрывайте ненужные элементы через Маркировку и фильтр в палитре Навигатор.
- При наличии сложных сборок стен используйте ID элементов для ещё более точной фильтрации.
Корректная фильтрация ускоряет последующий экспорт данных и минимизирует ошибки при подсчёте объёма стен.
Настройка схемы интерактивного каталога для расчета объемов
Для точного расчета объемов стен в Archicad необходимо создать и настроить схему интерактивного каталога, ориентированную на параметры объемов элементов. Алгоритм следующий:
- Откройте меню Документ → Схемы → Интерактивный каталог.
- Создайте новую схему, нажав Новая схема. Задайте имя, например: Объем стен.
- В разделе Тип элементов выберите только Стены, исключив остальные категории.
- Перейдите во вкладку Поля и добавьте следующие параметры:
- ID элемента – для идентификации объектов
- Класс конструктивного элемента – чтобы исключить ненужные объекты (например, перегородки)
- Имя слоя – для фильтрации по рабочим слоям
- Объем нетто – основной параметр для расчета объема
- Длина, Высота, Толщина – для контроля точности
- В разделе Критерии задайте фильтры:
- Класс конструктивного элемента содержит “несущая”
- Имя слоя не содержит “вспомогательный”
- Включите опцию Показывать итог по столбцу Объем нетто – это отразит общий объем всех выбранных стен.
После настройки нажмите Обновить. Каталог отобразит все стены, соответствующие критериям, с точными значениями объемов. Эти данные можно экспортировать в Excel или сохранить как список в формате .pdf для последующего расчета объемов материалов.
Использование параметров стены для получения точных данных
Для получения точного объема стены в Archicad необходимо использовать встроенные параметры элемента. Выделите нужную стену и откройте палитру «Свойства» (Ctrl+T или Cmd+T). В разделе «Параметры размеров» отображаются высота, длина и толщина, на основании которых Archicad автоматически рассчитывает объем.
Убедитесь, что стена построена корректно: высота задана относительно правильного уровня, а конструктивный профиль не содержит лишних вырезов. В противном случае объем будет искажён. Для нестандартных стен, например, с наклоном или сложным профилем, используйте инструмент «Информация об элементе» (Ctrl+I или Cmd+I), где отображается фактический объем с учётом всех геометрических особенностей.

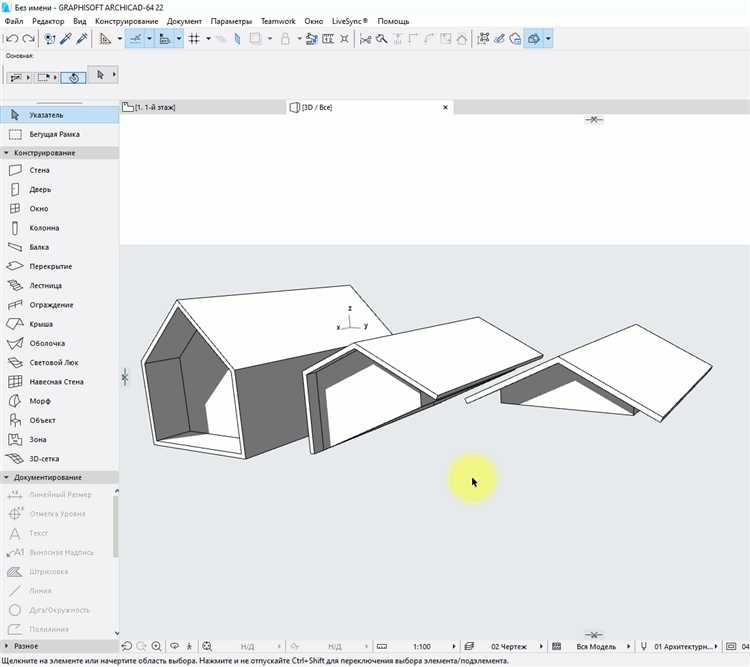

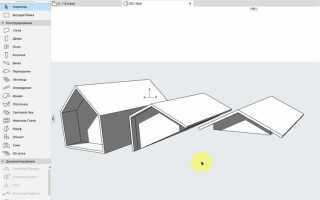

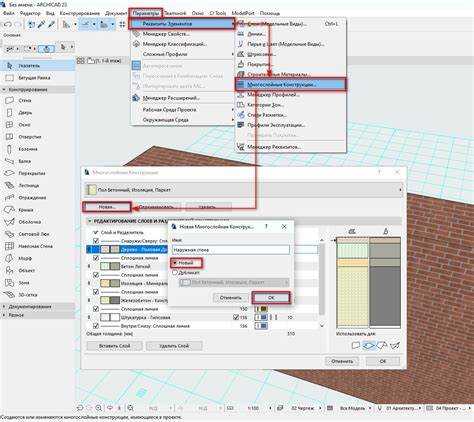

При использовании многослойных конструкций важно понимать, что объем рассчитывается для всей стены целиком, а не для каждого слоя отдельно. Если необходимо учитывать только несущую часть, используйте фильтр по критериям в «Интерактивной ведомости», указав нужный тип структурной функции.
Для получения точных данных в отчётах настройте критерии в «Интерактивной ведомости», добавив параметр «Объем (Нетто)» или «Объем (Брутто)» в зависимости от целей расчета. Брутто-объем учитывает всё тело стены, включая ниши и отверстия, нетто – без них. Это особенно важно при расчётах для закупки материалов или составления смет.
Избегайте использования графических инструментов (например, сечения и ручные измерения) для расчета объема – они не учитывают параметры, влияющие на точность. Всегда работайте с параметрической моделью, чтобы исключить ошибки и дублирование данных.

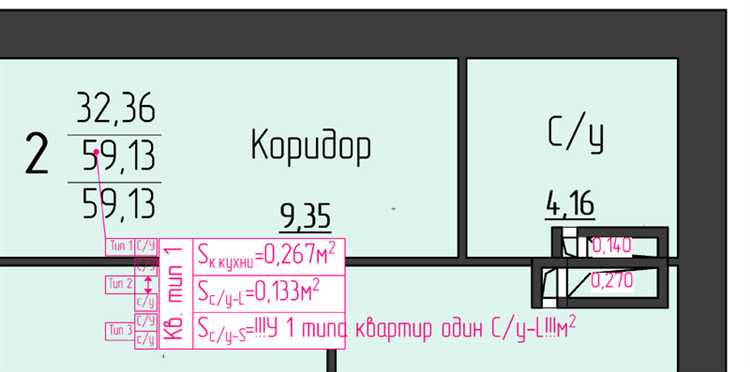

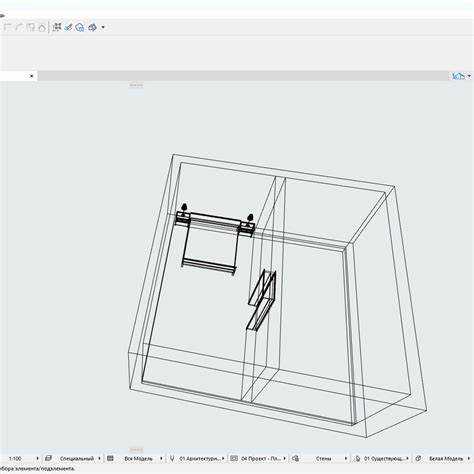

Учет сложных форм стен и наклонных конструкций
Для точного расчета объема нестандартных стен в Archicad необходимо использовать режим «Морф» или инструмент «Объединённая стена», позволяющий точно повторить геометрию сложных контуров. При моделировании криволинейных или ломаных поверхностей предпочтительно использовать твердотельное моделирование (Solid Element Operations) с вычитанием лишних объемов.

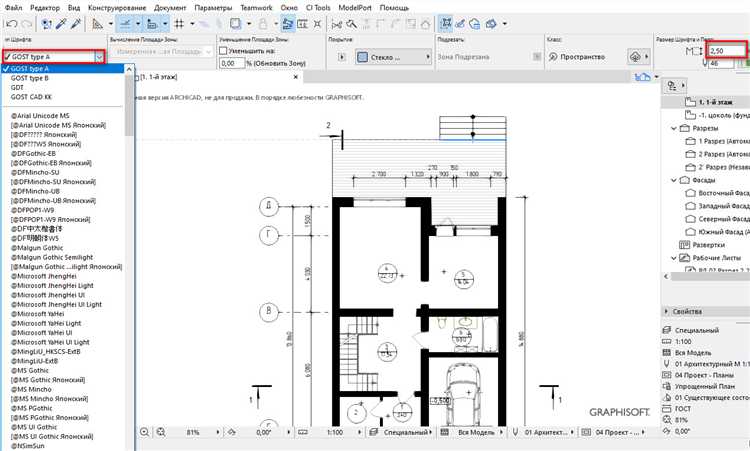

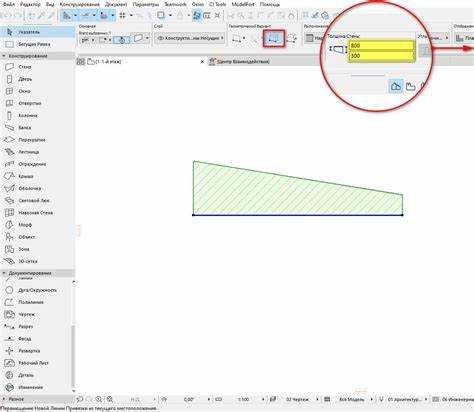

При работе с наклонными стенами обязательно проверяйте их толщину вдоль всей высоты. В Archicad угол наклона влияет на проекцию и, соответственно, на расчет объема. Используйте функцию «Параметры наклона» в свойствах элемента для установки точных значений. При этом включите отображение реальной высоты через «Измерение по вертикали» в интерактивной спецификации, чтобы избежать ошибок.
Для анализа итогового объема используйте Интерактивный Каталог (Schedules), где можно активировать параметр «Нетто-объем» или «Объем по факту». В случае комбинированных конструкций, таких как стены с переменной толщиной или со встроенными элементами, необходимо отключить вычитание отверстий и ниш вручную, если требуется расчет по полной массе материала.
При наличии изогнутых стен, создаваемых по дуге, Archicad по умолчанию рассчитывает объем как сегмент цилиндра. Уточните радиус и высоту в параметрах, так как любое отклонение влияет на общий результат. В сложных случаях экспортируйте элемент в Morph и проведите ручной пересчет через палитру «Информация об элементе», где отображается объем с учетом всех модификаторов.
Отображение объемов стен в спецификациях проекта
Для корректного отображения объемов стен в спецификациях Archicad использует параметры из свойств элементов. Объем формируется на основе геометрии стен, учитывая толщину, высоту и длину. Важно, чтобы стены были заданы как 3D-объекты с точным профилем и высотой этажа.
В настройках спецификации необходимо добавить параметр Объем (Volume) из раздела Общие параметры или Параметры конструкции. Это позволит вывести числовое значение объема для каждой стены в метрах кубических с учетом всех внутренних и внешних выступов.
Рекомендуется проверить правильность расчета путем визуального сравнения общей площади основания и высоты стены с рассчитанным объемом. При наличии встроенных полостей или пустот объем автоматически корректируется при условии корректной 3D-модели.
Для повышения точности рекомендуется использовать актуальные версии Archicad, в которых реализованы улучшения по интеграции BIM-данных и автоматическому обновлению параметров в спецификациях после внесения изменений в проект.
В случае кастомных профилей стен необходимо убедиться, что параметр объема поддерживается ими корректно – некоторые сложные формы требуют ручной корректировки или использования скриптов для вычисления объема.
Экспорт данных об объемах в Excel и другие форматы
В Archicad данные об объемах стен можно экспортировать через отчет «Спецификация» или «Отчет о параметрах». Для этого в меню «Документация» выберите «Создать спецификацию», задайте необходимые параметры по элементам и характеристикам, включая объемы.
После формирования отчета нажмите кнопку экспорта и выберите формат Excel (.xls или .xlsx). Archicad сохраняет файл с уже структурированными данными, где каждая строка соответствует конкретному элементу стены, а столбцы содержат информацию по объемам, площади, материалам и другим параметрам.
Для экспорта в другие форматы доступны CSV и TXT, которые можно открыть в любом табличном редакторе. При выборе CSV важно правильно указать разделитель, обычно запятая или точка с запятой, чтобы избежать ошибок при импорте.
Если необходимо интегрировать данные с BIM-платформами, Archicad позволяет экспортировать информацию в формате IFC, где объемы хранятся в параметрах объектов. Для обработки IFC-файлов можно использовать специализированное ПО с возможностью извлечения объемных характеристик.
Рекомендуется перед экспортом проверить правильность заданных параметров в спецификации, чтобы избежать пропуска или искажения данных. При работе с большими проектами полезно разбивать спецификации по категориям для упрощения анализа в Excel.
Проверка и корректировка объемов при изменении геометрии
Изменение геометрии стен в Archicad автоматически влияет на расчет объемов, но точность данных зависит от корректного обновления модели. После внесения изменений необходимо проверить свойства стен в панели информации – раздел «Объемы и площади». Если объем не обновился, откройте параметры стены и убедитесь, что все секции и слои корректно заданы и не имеют конфликтов по толщине или высоте.
Для точной корректировки объемов используйте функцию «Пересчитать объемы» в меню «Документация». Эта команда принудительно обновит данные с учетом последних изменений геометрии. При сложных формах стен, например с криволинейными участками, проверьте, что стеновые элементы созданы как полноценные объекты, а не как простые линии или плоские формы – это влияет на точность подсчета объема.
Если в проекте применяются многослойные стены, убедитесь, что каждый слой имеет заданную толщину и высоту. Изменения в слоях требуют повторного пересчета, так как Archicad считает объемы на основе суммы слоев. При необходимости скорректируйте параметры слоя вручную, чтобы избежать ошибок, вызванных неучтенными пустотами или несоответствиями.
Особое внимание уделяйте стенам с проемами и нишами. Archicad автоматически вычитает объемы проемов из общей массы стены, но если проемы изменены или добавлены, выполните повторный расчет, чтобы избежать искажения итоговых данных. Проверяйте геометрию проемов в 3D-режиме – несовпадения в параметрах высоты и ширины могут влиять на итоговый объем.
Для контроля корректности расчёта можно экспортировать данные в таблицы или отчеты Archicad и сверить с расчетами вручную, особенно при внесении значительных изменений. Использование встроенных средств проверки позволяет выявить несоответствия и оперативно их устранить без потери точности данных.
Расчет объемов стен с учетом отделочных материалов
В Archicad для точного определения объема стен с отделочными слоями необходимо учитывать толщину и плотность каждого материала. Отделочные материалы, как правило, наносятся поверх основной конструкции и добавляют к общему объему стены.
Для учета отделки создайте в модели отдельные слои или элементы, соответствующие финишным покрытиям (штукатурка, облицовка, утеплитель). Используйте инструмент «Свойства объекта» для точного указания толщины и характеристик материалов.
Объем отделочного слоя рассчитывается как произведение площади поверхности стены на толщину отделки. Площадь поверхности легко получить через стандартные отчеты Archicad или инструмент «Площадь фасада».
После создания группы элементов с отделкой примените команду «Вычислить объем», что позволит получить суммарный объем конструкции вместе с отделкой. Если отделочные материалы разнородны, используйте фильтры по слоям для изоляции каждого слоя и его отдельного анализа.
Для экспорта данных объемов используйте формат IFC или Excel, где можно дополнительно обработать показатели с учетом плотности и расхода материалов.
Учитывайте, что при расчетах важно исключить пустоты, окна и двери, так как отделочные материалы на этих участках не применяются. Archicad автоматически корректирует площадь по отверстиям, если они корректно заданы в модели.
Вопрос-ответ:
Как в Archicad быстро определить общий объем всех стен проекта?
Для подсчёта общего объема стен в Archicad нужно открыть окно свойств стены, выбрать нужные стены или весь проект, а затем воспользоваться функцией отчёта о количестве материалов. В разделе отчетов можно выбрать параметр объема, после чего программа выдаст суммарный объем выбранных стен. Также можно использовать инструмент «Отчеты» или экспортировать данные в таблицу для более детального анализа.
Можно ли в Archicad получить объем стены, учитывая проемы и ниши?
Да, Archicad автоматически вычитает из объема стены отверстия, такие как окна и двери, если они правильно заданы как проемы в модели. Для корректного подсчёта нужно удостовериться, что все проемы встроены в стены и настроены как вырезы, а не отдельные объекты. Тогда итоговый объем будет отражать фактический материал, исключая пустоты.
Какие настройки влияют на точность подсчёта объема стен в Archicad?
Точность подсчёта зависит от правильного задания толщины и высоты стен, а также корректной модели проемов. Важным параметром является качество геометрии: если стена содержит сложные формы или нестандартные профили, стоит проверить, что все элементы правильно объединены. Также влияет настройка уровня детализации модели и выбранные параметры отчётов, например, включение или исключение отделочных слоев.
Можно ли экспортировать данные об объёме стен из Archicad для дальнейшей работы в других программах?
Да, Archicad позволяет экспортировать параметры стен, включая объем, в форматы таблиц, например, Excel или CSV. Для этого нужно сформировать отчет с нужными параметрами, сохранить его и затем открыть в стороннем приложении. Такой способ полезен для составления смет, анализа затрат или передачи данных подрядчикам.
Как посчитать объем стены, если она состоит из нескольких материалов и слоев в Archicad?
В Archicad каждый слой стены имеет собственные параметры толщины и плотности, которые учитываются при подсчёте общего объёма. Для получения объема каждого материала нужно использовать функцию отчётов с разбиением по слоям. Это позволит узнать, сколько объёма занимает каждый из компонентов стены, например, кирпич, утеплитель или отделочный материал. Данные можно вывести в виде таблицы для наглядности.
