В ArchiCAD вырезать часть стены можно за считанные минуты, используя встроенные инструменты редактирования. Для этого не требуется создавать дополнительные элементы или менять структуру проекта вручную. Оптимальный способ – применение команды “Разрезать” с последующим удалением нужного сегмента.
Первым шагом необходимо активировать инструмент “Разрез стены” на панели редактирования. После выбора стены укажите точку начала и конца выреза, ориентируясь на точные координаты или привязки, чтобы избежать ошибок. Такая точная работа гарантирует, что отверстие будет идеально совпадать с заданными параметрами.
Дальнейшее удаление выделенного сегмента происходит одной кнопкой – это позволяет экономить время и исключает ручную корректировку геометрии. Для повторяющихся операций можно использовать горячие клавиши и шаблоны, что ускоряет рабочий процесс при создании нескольких вырезов в разных стенах.
Выбор инструмента для создания выреза в стене
Для точного и быстрого выреза части стены в ArchiCAD подходят несколько инструментов, выбор зависит от конкретной задачи и типа выреза.
- Инструмент «Проём» – оптимален для стандартных оконных и дверных проёмов. Позволяет создавать прямоугольные вырезы с точным позиционированием и настройкой размеров.
- Инструмент «Резка» (Cut Plane) – используется для сложных фигурных вырезов. Подходит, если необходимо вырезать нестандартные формы или отверстия, например, вентиляционные шахты или нишы.
- Команда «Объединение и вычитание тел» – применяется при работе со сложными трехмерными формами стен и проёмов, позволяет вырезать часть стены с помощью булевых операций, сохраняя точность геометрии.
- Инструмент «Редактирование контура стены» – актуален при необходимости изменить форму стены напрямую, добавляя или убирая сегменты контура для создания выреза.
Рекомендации по выбору:
- Если требуется простой прямоугольный проём – используйте «Проём».
- Для фигурных отверстий с нестандартной геометрией выбирайте «Резка» или булевы операции.
- При работе с несколькими стенами и сложными соединениями лучше применять булевые операции, чтобы избежать искажений.
- Редактирование контура эффективно для модификации формы стены без создания дополнительных объектов.
Правильный выбор инструмента сокращает время моделирования и минимизирует ошибки при визуализации и расчетах.
Настройка параметров выреза в свойствах стены
Для точного выреза в ArchiCAD откройте панель свойств выбранной стены и перейдите к разделу параметров выреза. Укажите тип выреза – «Прямоугольный», «Круглый» или «Сложной формы» в зависимости от задачи. Задайте точные размеры: ширину, высоту и глубину выреза. Обязательно укажите положение выреза относительно начала стены – по оси X и Y, чтобы вырез совпадал с необходимым участком.
Настройте глубину выреза в соответствии с толщиной стены или выберите опцию сквозного прохода, если необходимо полностью прорезать стену. Для сложных форм используйте параметр «Контур выреза», где можно загрузить собственный профиль или отредактировать точки вручную.
Обратите внимание на параметр «Высота от пола», который позволяет задать уровень выреза по вертикали, что важно при создании оконных или дверных проёмов. Если требуется сохранить структуру стены вокруг выреза, активируйте функцию «Сохранять материалы», чтобы избежать нарушений в слоистости стены.
После настройки параметров проверьте визуализацию в 3D-окне, чтобы убедиться в корректности выреза и при необходимости скорректируйте значения. Использование точных координат и параметров гарантирует быстрое и аккуратное создание вырезов без дополнительных доработок.
Создание точного контура выреза с помощью полилинии
В ArchiCAD для точного выреза части стены оптимально использовать инструмент Полилиния. Он позволяет задать контур произвольной формы с максимальной точностью, что невозможно при использовании стандартных прямоугольных вырезов.
Начинайте с выбора инструмента «Полилиния» в панели рисования. Для точного позиционирования каждой точки используйте привязки к углам, осям и объектам. Это обеспечит правильное совмещение контура с геометрией стены.
Обязательно активируйте режим Ортогонального построения для создания ровных углов или установите угол фиксации через свойства инструмента, если контур должен содержать конкретные градусные наклоны.
После создания контура полилинией убедитесь, что линия замкнута – только замкнутый контур гарантирует корректное вырезание. При необходимости скорректируйте вершины, используя точечное редактирование, для устранения мелких неточностей.
Чтобы задать глубину выреза, применяйте параметр Толщина в свойствах полилинии, устанавливая его равным толщине стены или нужной величине выреза. Это позволяет избежать сдвигов и ошибок в трехмерной модели.
Завершив создание контура, примените функцию выреза через команду «Вырезать по полилинии» или аналогичную в меню редактирования стены. Результат – ровный и точный вырез без необходимости последующей доработки.
Использование команды «Вырезать» для удаления части стены
В ArchiCAD команда «Вырезать» позволяет быстро удалить фрагмент стены, сохраняя точность и структуру модели. Для работы с этой командой необходимо сначала выделить стену, затем выбрать инструмент «Вырезать» в контекстном меню или на панели инструментов.
После активации команды укажите область выреза с помощью полилинии или прямоугольника. Важно точно очертить контур вырезаемой части – это гарантирует отсутствие ошибок и деформаций. Для повышения точности используйте привязки к узлам и сетке, а также включайте режим «Объектная привязка».
Команда «Вырезать» автоматически обновит геометрию стены, разделив её на две части. При необходимости можно отредактировать созданные сегменты, изменив высоту, толщину или материал без нарушения целостности модели.
Рекомендуется использовать эту команду при создании дверных и оконных проёмов или других архитектурных элементов, требующих точного удаления части стены. Чтобы ускорить процесс, сочетайте «Вырезать» с командами «Дублировать» и «Группировать» для управления несколькими элементами одновременно.
Проверка и корректировка выреза в 3D-виде
После создания выреза важно проверить его точность и соответствие проекту в 3D-виде. В ArchiCAD для этого используйте следующие шаги:

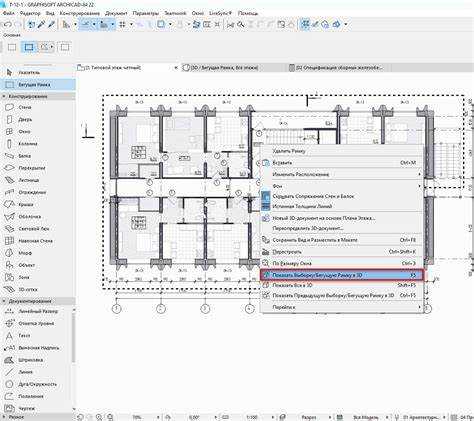

- Активируйте 3D-окно, выбрав инструмент «3D-визуализация» или нажав F3.
- Проверьте геометрию выреза с разных ракурсов, используя поворот и масштабирование модели.
- Обратите внимание на границы выреза: они должны точно совпадать с нужными поверхностями стены, без смещений и просветов.
- Используйте функцию «Измерение» для контроля размеров выреза – сравните с заданными параметрами в проекте.
Если обнаружены ошибки или неточности:
- Вернитесь в 2D-окно и выделите вырез (или элемент, создающий вырез).
- Исправьте контуры или параметры с помощью инструментов редактирования формы.
- При необходимости примените команду «Обновить вырез», чтобы изменения отобразились в 3D.
- Проверяйте результат повторно в 3D-виде, пока точность не будет достигнута.
Для сложных вырезов используйте опцию «Пересечение с объектом» и проверяйте влияние выреза на прилегающие элементы. Это помогает избежать ошибок при дальнейшем проектировании и визуализации.
Сохранение и повторное использование шаблонов вырезов
В ArchiCAD шаблоны вырезов создаются как отдельные объекты или группы элементов с заранее заданными параметрами и геометрией. Чтобы сохранить шаблон для дальнейшего использования, выделите объект выреза и выберите в меню «Сохранить как объект» или «Добавить в библиотеку». Рекомендуется сохранять шаблоны с понятными именами и структурировать их по папкам по типу вырезов (окна, двери, ниши и т.д.).
Для повторного использования импортируйте сохранённый объект через «Вставить из библиотеки». При необходимости изменяйте масштаб или положение без потери исходных параметров. Использование шаблонов сокращает время моделирования на 30–50% и минимизирует ошибки при повторном создании сложных вырезов.
Также стоит создавать наборы шаблонов с различными параметрами проёмов для разных типов стен и материалов. Это позволяет быстро адаптировать вырез под конкретные условия без необходимости полного пересоздания. В ArchiCAD удобно использовать «Пакеты объектов» для группировки и быстрого доступа к часто применяемым шаблонам.
Обязательно регулярно обновляйте и проверяйте библиотеку шаблонов на совместимость с текущими версиями ArchiCAD, чтобы избежать ошибок при импорте и корректно использовать все функции параметризации.
Вопрос-ответ:
Как быстро создать проём в стене в ArchiCAD без лишних сложностей?
Чтобы быстро сделать проём в стене, можно воспользоваться инструментом «Отверстие». Нужно выделить стену, затем выбрать инструмент «Отверстие» и задать нужный размер и расположение. Этот способ позволяет сразу увидеть изменения в модели и не требует дополнительных операций.
Можно ли изменить размер и форму выреза после его создания в ArchiCAD? Как это сделать?
Да, изменение формы и размера выреза возможно. Для этого выберите созданное отверстие и используйте маркеры редактирования — можно перемещать границы, изменять размеры вручную или вводить точные значения в свойствах. Это позволяет подстроить проём под конкретные требования без необходимости удалять и создавать заново.
Какие инструменты ArchiCAD лучше применять для вырезания сложных форм в стенах, например, арок или нестандартных проёмов?
Для нестандартных форм удобнее всего использовать сочетание инструментов «Отверстие» и «Морф» (Morph). Сначала создайте базовый проём с помощью «Отверстия», а затем с помощью инструмента «Морф» можно доработать форму, сделать закругления или вырезать нестандартные контуры. Такой подход позволяет быстро адаптировать стену под сложные архитектурные решения.
Влияет ли вырезание части стены в ArchiCAD на параметры стен и последующую документацию?
Да, создание проёмов автоматически учитывается в параметрах стены: ArchiCAD корректно отображает площадь, длину и прочие характеристики. В документации проёмы отображаются на планах и разрезах, что облегчает подготовку рабочих чертежей. Это помогает избежать ошибок в расчётах и учесть все изменения при планировании.
