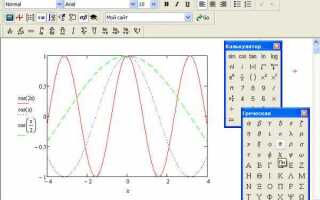

Работа с графиками в Mathcad позволяет не только визуализировать зависимости, но и анализировать поведение функций в выбранном диапазоне. Программа поддерживает одновременное отображение нескольких выражений на одной координатной плоскости, что особенно удобно при сравнении различных моделей или проверке результатов аналитических решений.
Для построения двух функций необходимо заранее определить область определения. Это делается с помощью задания диапазона переменной, например: x := 0, 0.1..10. Такой синтаксис указывает Mathcad построить значения x от 0 до 10 с шагом 0.1. Функции задаются явно: f(x) := sin(x), g(x) := ln(x + 1).
Добавление графика осуществляется через вставку 2D-графика. В левую ось вводится x, в правую – f(x) и g(x), разделённые запятой. Mathcad автоматически нанесёт обе кривые на один график, присвоив им разные цвета. При необходимости можно изменить тип линий, задать подписи и масштаб осей, кликнув по самому графику и открыв меню параметров.
При сравнении функций полезно активировать отображение сетки и использовать фиксированную шкалу, чтобы избежать искажений. Если одна из функций стремится к бесконечности или содержит разрывы, стоит ограничить область определения так, чтобы исключить недопустимые значения. Например, при работе с логарифмом важно, чтобы x + 1 > 0.
Создание массива значений для переменной X
Для построения графика в Mathcad необходимо задать массив значений переменной X, который будет использоваться в качестве аргумента функций. В Mathcad массивы создаются с помощью двоеточия. Указывается начальное значение, шаг и конечное значение:
X := 0, 0.1 .. 10
В этом примере переменная X представляет собой одномерный массив, начинающийся с 0, с шагом 0.1 и заканчивающийся на 10. Количество элементов зависит от диапазона и шага. Mathcad автоматически рассчитывает значения в массиве и отображает их при наведении курсора.
Шаг должен быть выбран так, чтобы обеспечить достаточную плотность точек на графике. Например, при построении тригонометрических функций рекомендуется шаг не более 0.1, иначе график будет выглядеть рваным.
Mathcad не поддерживает отрицательные шаги при использовании конструкции с двоеточием. Для убывающей последовательности используйте функции seq или augment с ручным контролем порядка элементов.
Если переменная X будет использоваться для нескольких графиков, создавайте её один раз в начале, чтобы избежать несостыковок при изменении диапазона. Все графики будут автоматически обновлены при редактировании массива.

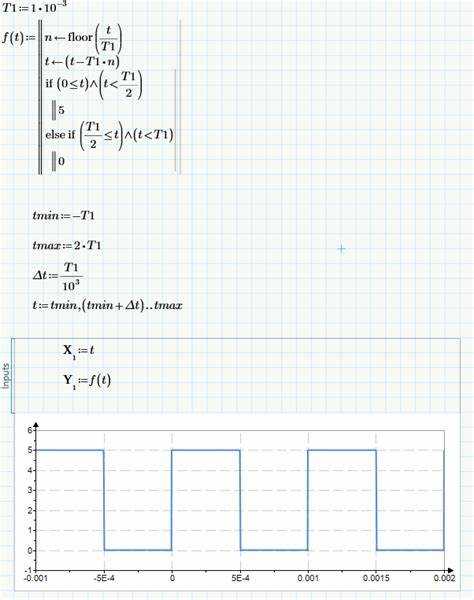

Определение аналитических выражений двух функций
Перед построением графика в Mathcad необходимо задать точные аналитические выражения обеих функций. Например, если требуется визуализировать поведение квадратичной и синусоидальной функции, ввод выполняется следующим образом:
Первая функция:
f(x) := 2·x^2 − 3·x + 1
Вторая функция:
g(x) := sin(π·x) + 0.5·x
Имена функций выбираются произвольно, но должны быть уникальны в пределах рабочей области. Все переменные должны быть объявлены заранее или использоваться в контексте, где они однозначно определены. При вводе функций избегайте пробелов между символами операций и переменными, так как Mathcad чувствителен к синтаксису.
Для проверки корректности выражений рекомендуется ввести числовое значение переменной и убедиться, что результат вычисляется без ошибок. Например:
f(2) = выдаст значение 3, g(1) = – приблизительно 1,5.
В случае работы с параметрическими функциями (например, при построении циклоиды или спирали) используйте дополнительный параметр, например t:
x(t) := t − sin(t)
y(t) := 1 − cos(t)
Убедитесь, что все функции определены на одном и том же интервале перед переходом к построению графика.
Настройка области отображения графика
Для изменения области отображения графика в Mathcad необходимо вручную задать диапазоны осей. Это делается через свойства осей: клик правой кнопкой мыши по графику – пункт «Проперти» или «Format».
На вкладке X-Axis в полях «Minimum» и «Maximum» указываются границы по оси X. Например, чтобы отобразить участок от -5 до 5, вводятся значения -5 и 5 соответственно. Аналогично настраивается ось Y во вкладке Y-Axis.
Чтобы избежать автоматического масштабирования, обязательно отключается опция «Auto Scale». Иначе Mathcad будет игнорировать вручную заданные значения и подстраивать диапазон под содержимое графика.
При построении двух функций с разными диапазонами значений важно подобрать такие границы, при которых обе кривые читаемы. Если одна из них резко выходит за масштаб, имеет смысл использовать логарифмическую шкалу. Она активируется через параметр «Log scale» в настройках соответствующей оси.
Также рекомендуется отключать отображение сетки, если она мешает восприятию графика, и вручную задать деления по осям, используя параметры «Major ticks». Это особенно актуально при построении функций с быстро изменяющимися значениями.
Построение графика с двумя функциями на одной координатной плоскости
Сначала создаются две функции, например:
f(x) := sin(x)
g(x) := ln(x)
Для построения графика используется команда Insert → Graph → XY Plot. В открывшемся окне следует задать ось X, например, x := 0, 0.1 .. 10. Затем на левую панель графика переносятся обе функции: f(x) и g(x).

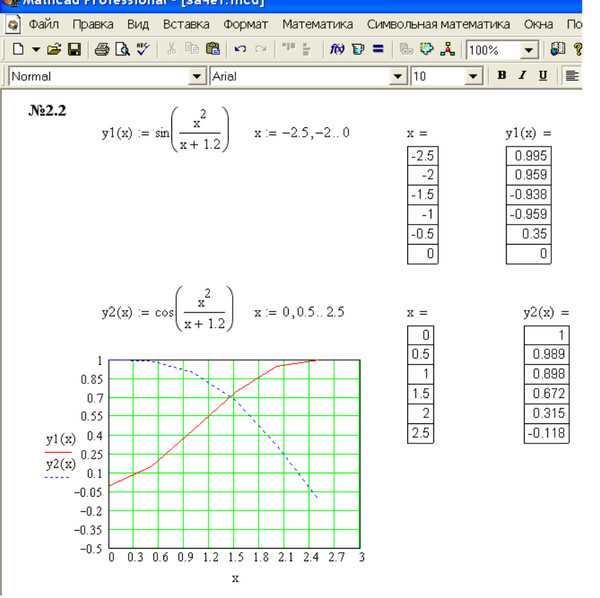

Если диапазоны определения функций отличаются, необходимо задать отдельный вектор значений x для каждой: x1 := 0, 0.1 .. 2π, x2 := 0.1, 0.1 .. 10, чтобы избежать вычислительной ошибки, например, при логарифме от нуля.

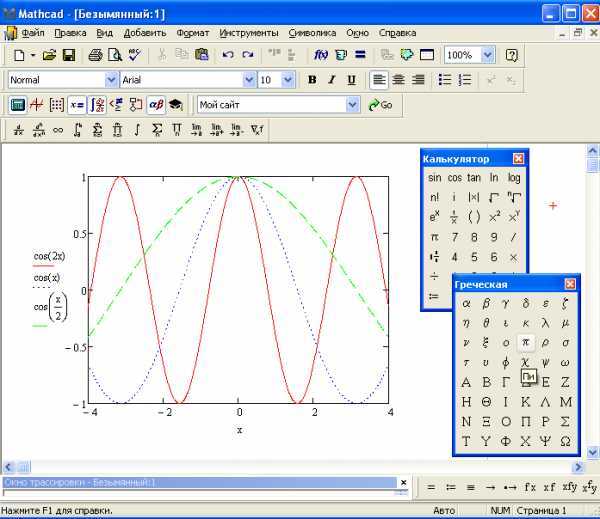

Цвет и стиль линий изменяются через двойной клик по графику. Для различения кривых выбирается разная маркировка: сплошная линия для одной функции, пунктир для другой. Это делается в меню Traces.
Если необходимо сравнить рост или колебания функций, ось Y можно масштабировать вручную: правая кнопка по оси → Manual и задание пределов. Для логарифмической функции удобно ограничить верхний предел, чтобы синусоида оставалась читаемой.
Формулы под графиком не отображаются автоматически. Их можно прописать отдельно с использованием текстового блока, указав обозначения: f(x) = sin(x), g(x) = ln(x).
График можно экспортировать в PNG или вставить в отчёт, используя Copy as Picture. Для сохранения качества при печати рекомендуется использовать DPI не ниже 300.
Изменение стиля линий и цветов графика

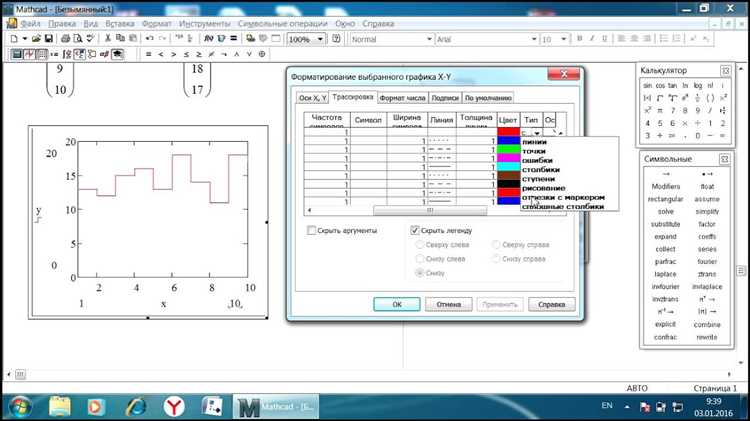

Для настройки внешнего вида графика в Mathcad необходимо дважды щелкнуть по области графика, чтобы открыть окно форматирования. Все параметры изменения стиля линий и цветов находятся на вкладках «Traces» и «Appearance».
- Вкладка Traces позволяет задавать индивидуальные настройки для каждой функции. Выберите нужную строку и измените следующие параметры:
- Line Style – выбор типа линии (сплошная, пунктирная, штрихпунктирная и др.). Например, пунктирная линия удобна для различения вспомогательных графиков.
- Line Color – установка цвета линии. Щелчок по цветному прямоугольнику открывает палитру. Используйте контрастные цвета, чтобы избежать слияния графиков при наложении.

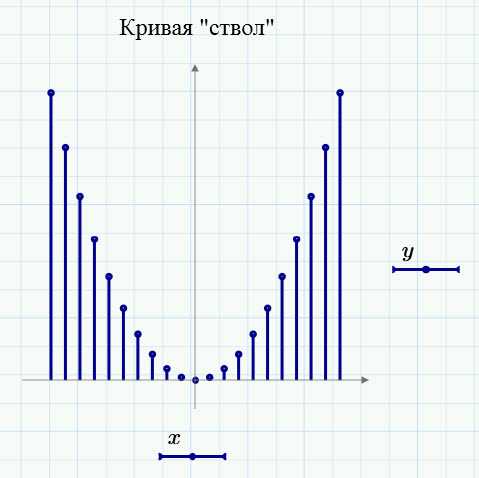

- Marker Style – тип маркеров в точках (круг, квадрат, треугольник и др.). Рекомендуется отключать маркеры при плотном наборе точек, чтобы не загромождать график.
- Marker Color – цвет маркеров. Можно задать тот же цвет, что и у линии, либо отличающийся для акцента на точках.
- Вкладка Appearance используется для настройки общей визуализации:
- Background – изменение цвета фона. Светлый фон предпочтителен для печати, тёмный – для экранных презентаций.
- Gridlines – включение и цвет координатной сетки. Умеренно-серый цвет не отвлекает от содержимого.
- Axes – настройка цвета осей. Лучше всего использовать чёрный или тёмно-серый цвет для чёткого восприятия.
Чтобы сохранить стиль для будущих графиков, используйте правый клик по графику → Set As Default Format. Это избавит от необходимости повторной настройки при создании новых графиков.
Добавление подписей осей и легенды
В Mathcad для обозначения осей графика используется команда Insert → Text, после чего текст размещается рядом с нужной осью. Подпись оси X обычно ставится под осью, подпись оси Y – слева от оси, ориентируясь по размеру и расположению графика.
Для точного позиционирования подписей применяйте выравнивание по сетке Mathcad или задавайте координаты текста вручную. Рекомендуется использовать математический шрифт Mathcad, чтобы оформить обозначения переменных и единицы измерения с помощью встроенных символов и индексов.
Легенду к графику можно добавить вручную, создав текстовые блоки с описанием каждой функции и цветом, соответствующим линиям на графике. Для удобства сопоставления используйте цвета из палитры графика, которые задаются через свойства графика в меню Plot Properties → Style.
Не забудьте проверить читаемость подписей: размер шрифта должен быть не меньше 10 pt, а цвет – контрастировать с фоном графика. Для вертикальных подписей оси Y используйте поворот текста на 90°, что позволяет сэкономить место и улучшить восприятие.
