Как в mathcad построить трехмерный график

В Mathcad создание трехмерных графиков реализуется с помощью встроенных функций, позволяющих визуализировать сложные зависимости в пространстве. Основной инструмент – команда 3D Plot, которая принимает массивы данных по осям X, Y и Z и формирует наглядное представление функции или экспериментальных результатов.

Для корректного построения необходимо заранее подготовить сетку точек. Обычно это делается с помощью функций создания векторов и матричных преобразований. Важно соблюдать равномерный шаг для осей X и Y, что обеспечивает качественную интерполяцию поверхности.

Для построения трехмерного графика в Mathcad необходимы три массива числовых данных: координаты по осям X, Y и значения функции Z в каждой точке сетки. Координаты X и Y должны быть организованы в виде двумерных матриц одинакового размера, что соответствует сетке расчетных точек. Функция Z также задаётся матрицей той же размерности, где каждый элемент представляет значение функции в соответствующей точке (X[i,j], Y[i,j]).

Для создания таких матриц используется команда meshgrid, которая преобразует одномерные векторы X и Y в двумерные матрицы. Например, векторы X и Y формируются равномерной сеткой с шагом, достаточным для точного отображения графика, а затем передаются в meshgrid для генерации координат.

Рекомендуется выбирать диапазон и шаг сетки с учётом особенностей функции: чем больше изменчивость, тем мельче должна быть сетка. Например, если функция содержит резкие изменения, шаг по X и Y стоит уменьшить, чтобы избежать потери деталей на графике.

После формирования матриц координат необходимо вычислить значения Z, используя формулу функции, применённую поэлементно к каждой паре (X[i,j], Y[i,j]). В Mathcad это достигается с помощью векторизованных операций и стандартных математических функций.

Проверка корректности данных важна перед построением графика. Убедитесь, что размеры матриц X, Y и Z совпадают, а значения не содержат неопределённостей или NaN. Ошибки на этом этапе вызовут неправильное отображение или сбои в построении трехмерного графика.

Создание сетки координат для 3D графика

Для построения трехмерного графика в Mathcad необходимо задать сетку координат – совокупность значений по осям X и Y, на которых будет вычисляться функция Z. Начинайте с определения диапазонов для переменных: используйте оператор диапазона, например, X := 0, 0.1 .. 5 для оси X и аналогично для оси Y. Шаг между значениями влияет на детализацию графика – меньший шаг повышает точность, но увеличивает вычислительную нагрузку.

Создайте двумерную сетку с помощью функции meshgrid, которая формирует матрицы координат для X и Y. В Mathcad это достигается оператором индексации, например, XX := repeat(X, rows(Y)) и YY := repeat(Y^T, cols(X)), где repeat повторяет векторы по нужным направлениям. Такая структура позволяет вычислять значения Z как матрицу, соответствующую каждой точке сетки.

Рекомендуется использовать равномерно распределённые точки в диапазоне, чтобы избежать искажений при визуализации. Оптимальный размер сетки для стандартных задач – от 30 до 100 точек по каждой оси, что обеспечивает баланс между детализацией и производительностью. При необходимости изменения масштаба графика корректируйте диапазоны X и Y, сохраняя шаг постоянным.

После создания сетки проверьте корректность с помощью визуального отображения точек или простых вычислений. Это позволит убедиться в правильной структуре координат перед построением 3D поверхности.

Ввод и оформление функции для трехмерного отображения

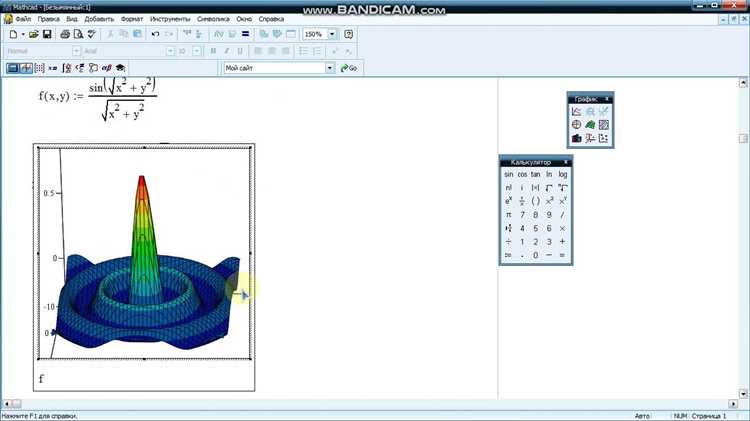

В Mathcad трехмерная функция задаётся в виде выражения с двумя независимыми переменными, например, z := f(x,y). Для корректного построения используйте оператор присваивания «:=». Переменные x и y должны быть определены как числовые массивы или диапазоны, задающие сетку точек в двумерной области.

Для создания сетки используйте оператор векторизации, например: x := 0,0.1..5 и y := 0,0.1..5. Mathcad автоматически создаст двумерную матрицу значений функции, применяя выражение ко всем сочетаниям x и y.

Определение функции должно учитывать поддержку матричных операций. При необходимости используйте векторизованные операторы: .*, ./, . ^ вместо обычных для работы с массивами.

При вводе сложных функций избегайте вложенных циклов и условных операторов – Mathcad рассчитывает значения сразу для всей сетки, что ускоряет построение графика.

Для улучшения визуального восприятия введите ограничения на область определения с помощью условий, например: z := if(x^2 + y^2 ≤ 9, sin(x)*cos(y), 0). Это позволит отобразить только значимые части функции.

При оформлении функции рекомендуется использовать явные скобки для приоритетов операций, чтобы исключить неоднозначности и ошибки вычислений.

Настройка параметров визуализации графика в Mathcad

После построения трехмерного графика в Mathcad важно правильно настроить его визуальные параметры для улучшения восприятия данных и точности отображения. Ниже перечислены ключевые параметры и рекомендации по их оптимальному использованию.

• Угол обзора (View Angle): Регулируется через меню свойства графика или путем перетаскивания мышью. Для детального анализа структуры выбирайте угол 30°–45° по горизонтали и 20°–35° по вертикали.
• Масштаб осей (Axis Scaling): Устанавливайте одинаковый масштаб для всех осей, чтобы избежать искажений пропорций. Для этого в свойствах графика активируйте опцию «Equal Axis Scaling» или вручную задайте одинаковые интервалы.
• Диапазон значений (Axis Limits): Настраивайте минимальные и максимальные значения каждой оси, чтобы сосредоточиться на интересующей области графика. Используйте точные числовые значения вместо автоматического подбора.
• Сетка (Grid): Включите сетку для улучшения ориентировки на графике. Рекомендуется использовать тонкие линии сетки с прозрачностью около 30% для минимального отвлечения от данных.
• Цвета поверхности (Surface Colors): Настройте цветовую гамму с учетом контраста и читаемости. Градиентные цвета от светлых к темным оттенкам повышают восприятие глубины и рельефа.
• Прозрачность (Transparency): При наличии нескольких наложенных поверхностей используйте уровень прозрачности 20%–40%, чтобы визуально отделить слои, сохраняя при этом общую структуру.
• Тип отображения поверхности (Surface Style): Выбирайте между гладкой поверхностью (Smooth), каркасной (Wireframe) и комбинированной. Для детальной структуры рекомендуются комбинированные стили с подсветкой ребер.
• Отображение осей и меток: Включайте подписи осей и шкалы с шагом, кратным 1 или 0.5, в зависимости от диапазона. Шрифты делайте достаточно крупными (не менее 10 pt) для читаемости при презентации.
• Освещение и тени: Используйте стандартное освещение Mathcad, но при необходимости корректируйте направление источника света для улучшения объемного восприятия. Избегайте чрезмерных теней, которые могут затемнять важные детали.

Эти настройки обеспечивают сбалансированное и точное отображение трехмерных данных в Mathcad, позволяя максимально эффективно интерпретировать результаты построения графика.

Добавление подписи осей и заголовка к 3D графику

Для повышения информативности трехмерного графика в Mathcad необходимо проставить подписи к осям и добавить заголовок. Это позволяет четко обозначить переменные и контекст визуализации.

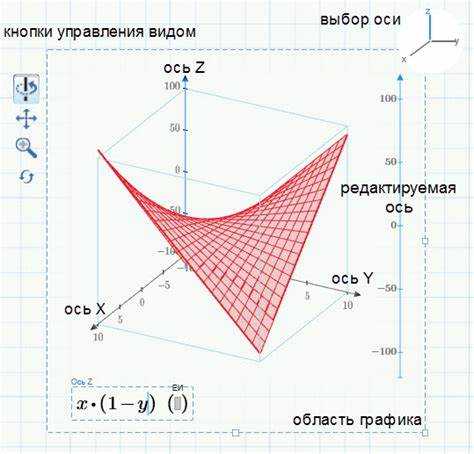

1. Создайте 3D график, выбрав вкладку «Графики» и вставив элемент «3D график».
2. Щелкните по области графика правой кнопкой мыши и выберите «Свойства графика» (Properties).
3. Перейдите во вкладку «Подписи» (Labels).
4. В поле «Заголовок графика» (Title) введите текст, который отражает суть отображаемых данных. Например, «Поверхность функции z = sin(x) * cos(y)».
5. В полях «Подписи осей» (Axis Labels) заполните имена для каждой оси:
   • Ось X: укажите переменную, например «X, радианы» или «Время, с»;
   • Ось Y: аналогично, например «Y, радианы»;
   • Ось Z: отобразите функцию или результат, например «Z = sin(x)*cos(y)».
6. Для отображения единиц измерения используйте короткие и понятные обозначения, избегайте перегруженности подписи.
7. После ввода нажмите «ОК» для применения изменений.
8. Проверьте читаемость подписей при масштабировании графика, при необходимости измените шрифт и размер через вкладку «Шрифты» в свойствах.

Рекомендуется использовать ясные и однозначные названия, избегая сокращений без расшифровки. Это улучшит восприятие графика и упростит интерпретацию данных для пользователей.

Экспорт и сохранение трехмерного графика из Mathcad

Для сохранения трехмерного графика в Mathcad откройте рабочий лист с построением. Кликните по области графика, чтобы выделить его, затем используйте контекстное меню (правый клик мыши) и выберите Копировать как изображение. Mathcad позволяет сохранять графики в формате Bitmap, что гарантирует точное воспроизведение визуализации вне среды программы.

Для экспорта в векторный формат рекомендуют использовать функцию Экспорт в PDF с последующим извлечением графика из документа. В Mathcad Prime версии 7 и выше также доступен прямой экспорт в SVG через меню Файл → Экспорт → Экспорт в SVG, что обеспечивает масштабируемость и качество при дальнейшем использовании в публикациях.

Чтобы сохранить график для последующей обработки в графических редакторах, рекомендуется экспортировать изображение с максимальным разрешением. В настройках экспорта укажите разрешение не менее 300 dpi, особенно если планируется печать или публикация в высоком качестве.

Для автоматизации процесса сохранения можно использовать встроенные скрипты или макросы Mathcad, которые позволяют экспортировать серии графиков с заданными параметрами имени файла и формата, что удобно при анализе больших объемов данных.

Вопрос-ответ:

Какие основные шаги нужно выполнить, чтобы построить трехмерный график в Mathcad?

Для создания трехмерного графика в Mathcad сначала необходимо задать функцию двух переменных. Затем следует определить область построения — диапазоны значений для обеих переменных. После этого с помощью встроенных инструментов Mathcad выбирается тип графика «3D Surface» или аналогичный. Далее указывается функция и область, после чего программа строит поверхность по заданным параметрам. Важно проверить правильность ввода функции и диапазонов для корректного отображения.

Как задать область определения переменных для трехмерного графика в Mathcad?

Область определения переменных задаётся с помощью векторов или диапазонов значений для каждой из переменных, обычно по оси X и Y. Например, можно создать вектор x := 0, 0.1 .. 5, который будет содержать значения от 0 до 5 с шагом 0.1. Аналогично задаётся вектор y. Затем эти векторы используются для построения сетки, на которой вычисляются значения функции. Это позволяет контролировать разрешение и масштаб графика.

Как отредактировать внешний вид трехмерного графика в Mathcad, чтобы улучшить его читаемость?

Для изменения внешнего вида графика можно использовать меню свойств графика. Там доступны настройки цвета поверхности, прозрачности, сетки, освещения и углов обзора. Поворот графика позволяет выбрать наиболее информативный ракурс. Также возможно добавить подписи осей и заголовок. Если график слишком сложный, стоит уменьшить количество точек, чтобы избежать перегруженности визуализации.

Можно ли в Mathcad построить трехмерный график не только функции, но и набор данных, и как это сделать?

Да, Mathcad позволяет строить 3D-графики на основе дискретных данных. Для этого необходимо подготовить три массива или вектора — координаты X, Y и соответствующие значения Z. Затем следует использовать функцию построения графика, которая принимает эти данные как набор точек или сетку. При этом Mathcad создаст поверхность или облако точек, отображая заданные значения в трехмерном пространстве.

Какие распространённые ошибки возникают при построении трехмерных графиков в Mathcad и как их избежать?

Одной из частых ошибок является неправильное задание функции, например, отсутствие скобок или использование неподдерживаемых операций. Также часто задают некорректные диапазоны, из-за чего график получается пустым или с искажениями. Ещё одна проблема — слишком крупный шаг между значениями переменных, что приводит к грубому изображению. Для избежания ошибок рекомендуется тщательно проверять формулы, использовать адекватные диапазоны и шаги, а также просматривать предварительный результат перед финальной визуализацией.
