Блок CEM (Central Electronic Module) в автомобилях Volvo играет ключевую роль в управлении электрооборудованием – от работы фар и стеклоочистителей до шины CAN и взаимодействия с другими модулями. Для диагностики, прошивки или клонирования этого блока вне автомобиля необходимо правильно организовать питание, подключение CAN-шины и имитацию условий работы, при которых модуль активируется.

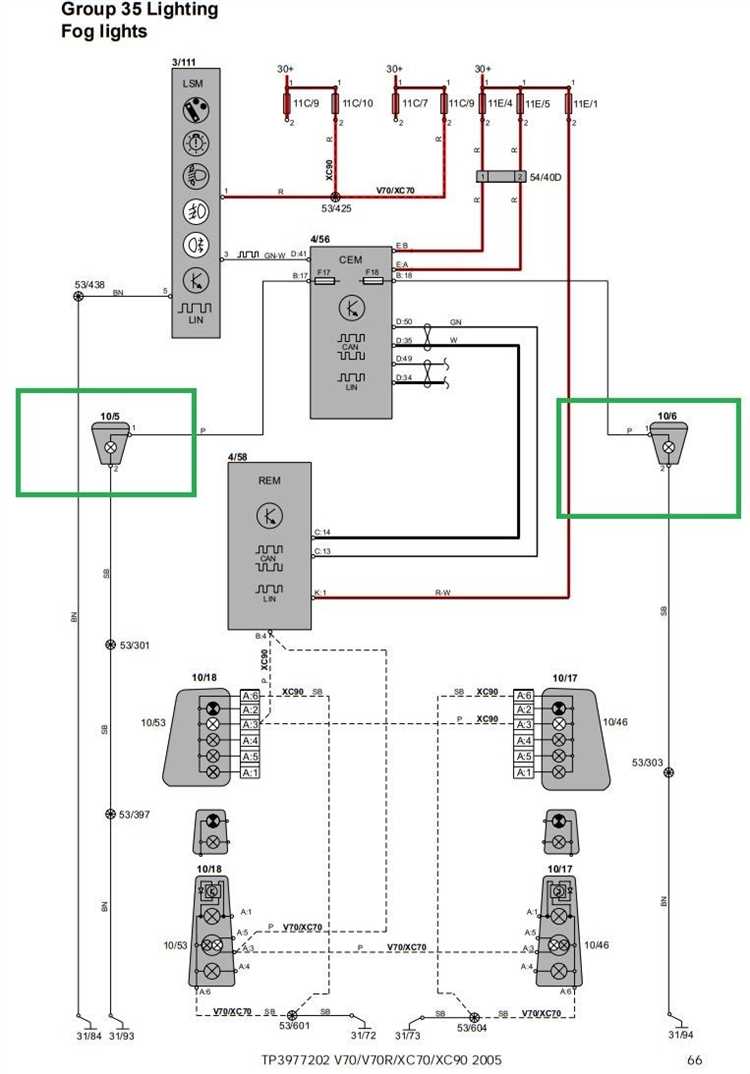

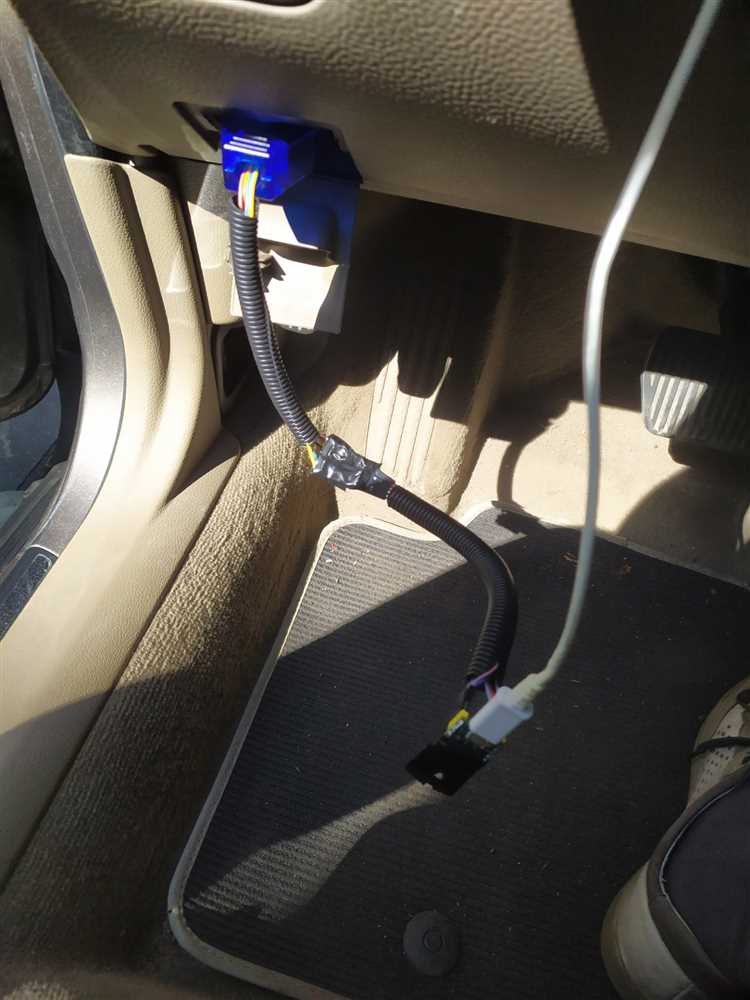

Если требуется общение с блоком по диагностическому оборудованию (например, VIDA, Autel, Launch), необходимо подключить диагностический разъём OBD-II к CAN-шине CEM. Часто для этого применяются специальные адаптеры или изготовленные вручную жгуты. Важно учитывать, что блок может не выходить на связь без активации определённых линий, например, имитации включения зажигания или подачи сигнала от других модулей.
Для модулей CEM, установленных на плате с системой защиты, может потребоваться деактивация иммобилайзера или изменение конфигурации, чтобы обеспечить доступ к данным. Такие операции лучше выполнять с применением программаторов (например, VVDI, UPA, CarProg) и с соблюдением всех норм безопасности, включая защиту от короткого замыкания и скачков напряжения.
Выбор подходящей модели блока CEM для настольной диагностики
Для настольной диагностики оптимально использовать блоки CEM от автомобилей Volvo моделей S40, V50, C30 и C70 в кузове P1 (2004–2012 гг.). Эти блоки имеют доступную документацию, простую разводку питания и коммуникационных линий, а также хорошо изучены сообществом диагностов.
Идеальными считаются блоки с маркировкой 31268305 и 30782511. Они поддерживают диагностику по CAN-шине с использованием популярных адаптеров (например, J2534 и DiCE), легко инициализируются в ПО VIDA и позволяют проводить работу с большинством модулей автомобиля вне машины.
Следует избегать блоков от моделей XC90 и S80 в кузове P2, поскольку их интеграция в общую архитектуру автомобиля требует подключения множества дополнительных компонентов, включая модуль управления питанием (PEM), что усложняет запуск на столе.
Блоки CEM от XC60 и моделей на платформе P3 (после 2008 года) не рекомендуются для начинающих. Их программная защита и высокая зависимость от других узлов автомобиля делают диагностику вне машины затруднительной без специализированного оборудования.
При выборе обязательно проверять целостность разъёмов, отсутствие коррозии, а также наличие оригинальной прошивки. Удалённо сброшенные или некорректно модифицированные блоки могут не выходить на связь при настольной проверке.
Необходимые инструменты и оборудование для подключения CEM на столе

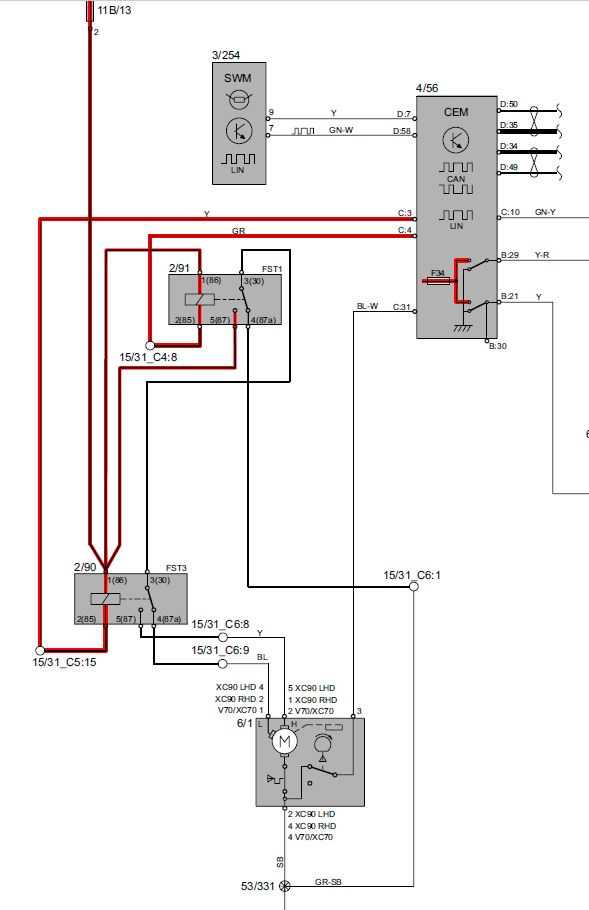

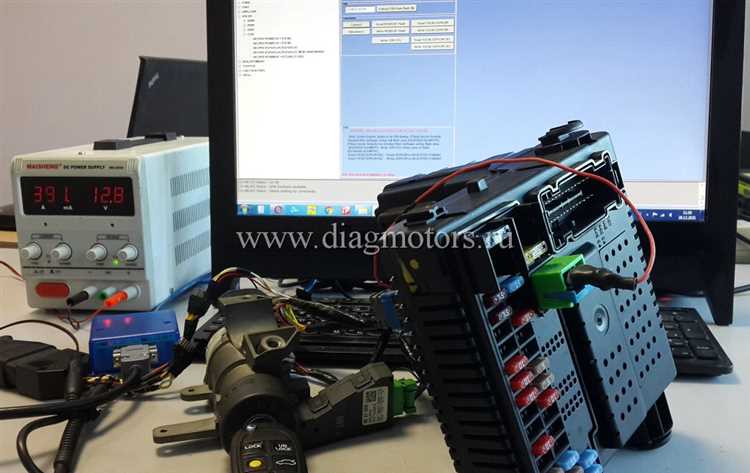

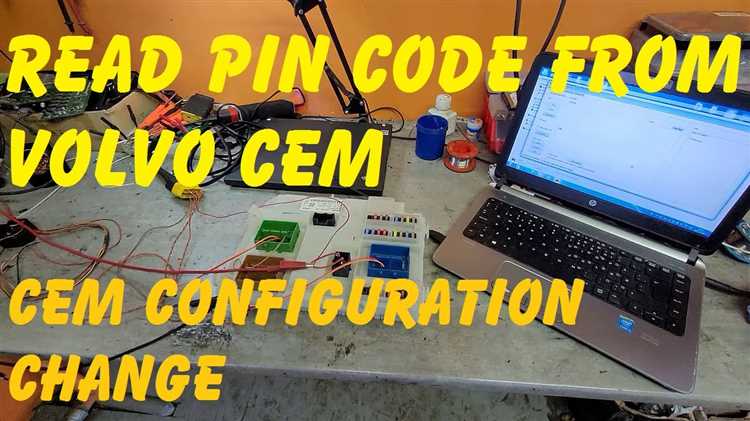

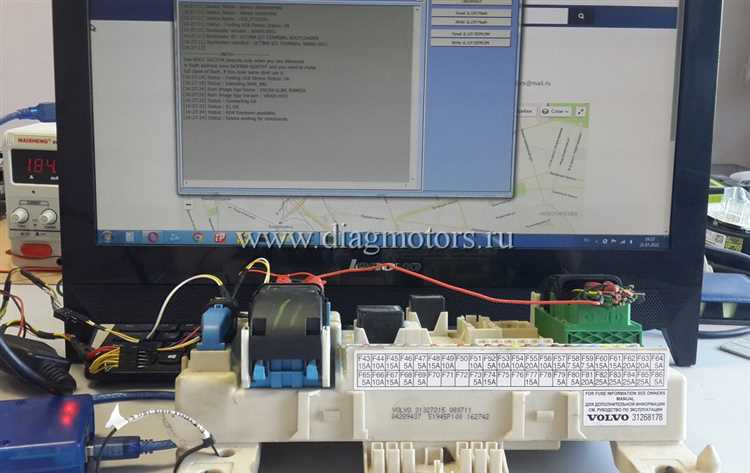

Для корректной работы блока CEM вне автомобиля потребуется блок питания с регулируемым выходом 12–14 В и током не менее 2 А. Подключение следует производить через предохранитель номиналом 5–10 А для защиты от коротких замыканий.
Необходим диагностический адаптер, совместимый с Volvo – например, VIDA Dice или J2534. Адаптер должен поддерживать CAN-шину и иметь драйверы для Windows 7/10. USB-кабель адаптера должен быть оригинальным или качественным эквивалентом – нестабильная связь вызывает сбои в диагностике.
Понадобится разъём CEM с проводкой – оптимально использовать оригинальную часть с распиновкой от автомобиля, чтобы избежать ошибок подключения. Если такой недоступен, возможен ручной монтаж: клеммы типа “папа” сечением не менее 0,75 мм² для питания и “мама” для CAN-линий.
Необходимы минимум два провода для CAN-шины (CAN High и CAN Low), длиной не более 50 см, желательно экранированные. Подключение следует выполнять с соблюдением полярности и сопротивления шины 120 Ом, если CEM используется отдельно от других блоков.
Для стабильной работы необходим ноутбук с установленным ПО VIDA 2014D или его альтернативами. Желателен SSD-диск и минимум 4 ГБ ОЗУ для нормальной работы интерфейса диагностики.
Дополнительно потребуется мультиметр для контроля напряжения питания и целостности цепей. Для надёжного соединения проводов – набор крокодилов, гнёзд и термоусадка. Для временного монтажа допустимо использование макетной платы и зажимов.
Схема распиновки разъёмов блока CEM Volvo
Разъём B (чёрного цвета): задействован для питания и передачи данных к системам освещения и центрального замка. Пин 2 – выход на реле ближнего света, Пин 5 – управление поворотниками, Пин 11 – сигнал блокировки дверей, Пин 14 – обратная связь состояния замков.
Разъём C (белого цвета): используется для диагностики и программирования. Пин 3 – K-line (если применяется), Пин 6 – CAN-H, Пин 14 – CAN-L. Эти линии критичны для связи с диагностическим оборудованием. При подключении CEM на столе рекомендуется подключать именно этот разъём для работы с Vida или другим ПО.
Для подключения на столе требуется стабильный источник +12В, подача массы на соответствующие пины и активация зажигания через пин с зажиганием (Ignition). Без этого блок не выйдет в активный режим. Используйте точные схемы конкретной модели Volvo, так как распиновка может отличаться между сериями P1, P2 и P3.
Подключение питания и заземления блока CEM вне автомобиля
Питание Ignition+ (KL15) подключается через переключатель, имитирующий включение зажигания. Этот контакт активирует внутренние цепи CEM и должен подаваться после основного питания. Напряжение – также 12 В.
Заземление подключается к контактам GND или KL31. Надёжное соединение с массой критично для предотвращения нестабильной работы или отказов по CAN-шине. Рекомендуется использовать минимум два провода, соединённых с разными точками GND блока.
Важно обеспечить правильную полярность и исключить скачки напряжения. Источник питания должен иметь защиту от КЗ и стабилизацию напряжения. Нельзя подавать питание на неподключённый или частично подключённый CEM – сначала подключаются все необходимые цепи, затем подаётся напряжение.
Организация CAN-шины для связи CEM с диагностическим сканером
Подключение к диагностическому сканеру осуществляется через диагностический разъём, где к контактам CAN H и CAN L подключаются соответствующие провода. Важно, чтобы линии CAN H и CAN L были надежно экранированы, чтобы минимизировать помехи и потерю сигнала. В случае необходимости следует использовать экранированные кабели для дополнительной защиты от электромагнитных помех.
На обеих концах CAN-шины должны быть установлены резисторы на 120 Ом, чтобы обеспечить правильное согласование линии. Важно отметить, что резисторы должны располагаться непосредственно на концах шины, а не посередине. Если в диагностическом оборудовании или адаптере уже встроены резисторы, внешние не требуются. Несоответствие сопротивления приведет к искажению сигналов и неработоспособности связи.
Для подключения блока CEM к диагностическому оборудованию нужно также учитывать наличие общего питания. Блок CEM должен получать питание через отдельные контакты, а подключение к диагностическому интерфейсу должно быть выполнено с общим «минусом». Это обеспечит стабильную работу системы без появления паразитных сигналов, которые могут возникнуть при отсутствии общего заземления.
При организации CAN-шины также необходимо учитывать, что CEM и диагностический сканер могут работать через разные версии шины (например, CAN 2.0A и CAN 2.0B). Важно проверить, что сканер поддерживает необходимую версию шины для корректной диагностики. В случае работы с устаревшими моделями блоков CEM, может потребоваться использование адаптеров для подключения к современным диагностическим системам.
Особенности работы блока CEM без других модулей автомобиля
Блок CEM, функционирующий без других модулей, ограничен в своих возможностях из-за отсутствия взаимодействия с основными системами автомобиля. Например, без подключения к блоку управления двигателем (ECU) CEM не сможет выполнить диагностику системы зажигания или контроля двигательной установки. Некоторые функции, такие как управление климат-контролем и мультимедиа, также будут недоступны без соответствующих модулей.
- Ограниченные диагностические возможности: блок CEM сам по себе не может полностью отобразить все ошибки и неисправности, поскольку для полноценной диагностики требуется наличие всех модулей, с которыми CEM взаимодействует в процессе работы автомобиля.
- Ошибки и инициализация: без подключения других модулей CEM может выдавать ошибки или не инициализироваться корректно. Это связано с тем, что некоторые функции блока требуют взаимодействия с другими модулями автомобиля для полноценной работы.
- Неактивные системы: многие системы автомобиля, такие как дверные замки, освещение или управление стеклоподъемниками, могут не работать без соединения с соответствующими модулями, что также влияет на диагностику состояния автомобиля.
Для полноценного тестирования и диагностики рекомендуется подключить к блоку CEM все основные модули, такие как ECU, блок управления трансмиссией, система безопасности и другие. Важно учитывать, что некоторые процессы могут быть доступны только при наличии всех необходимых модуляционных связей, которые обеспечивают корректную работу CEM.

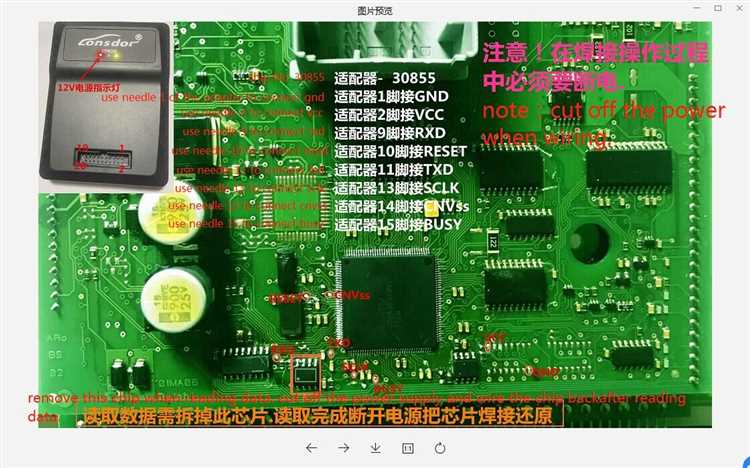

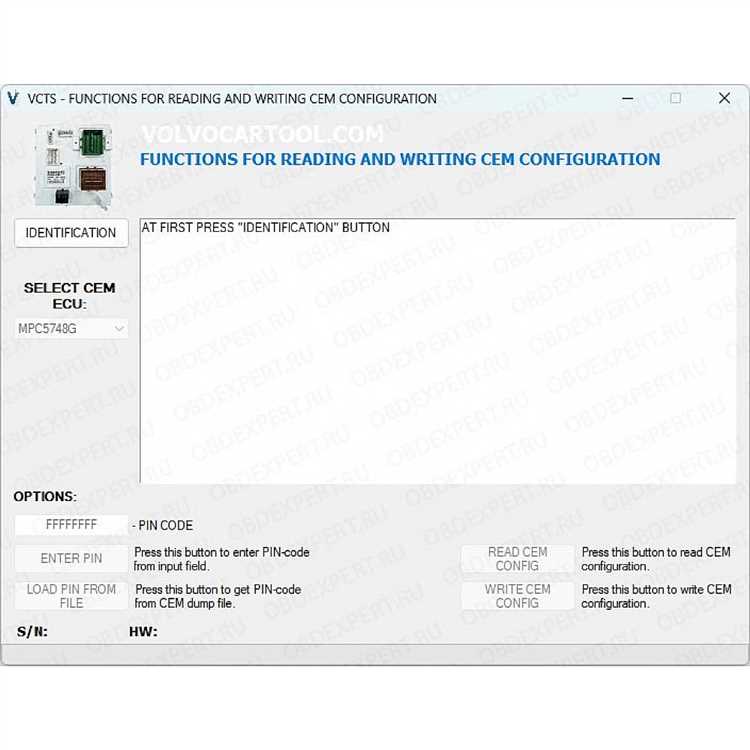

Подключение к CEM с помощью VIDA и других диагностических программ
Подключение блока CEM (Central Electronic Module) Volvo для диагностики требует использования специализированных программ, таких как VIDA, а также других популярных инструментов для диагностики автомобилей. Для успешной работы необходимо учитывать несколько важных моментов, которые помогут быстро и точно провести диагностику.
Основные этапы подключения к CEM с помощью VIDA:
- Подключение интерфейса диагностики к автомобилю. Для этого используется стандартный диагностический разъем OBD-II или специализированный разъем Volvo.
- Запуск программы VIDA на компьютере, подключенном через интерфейс к автомобилю. При подключении через USB-канал или по сети (Ethernet) убедитесь, что соединение стабильно и не прерывается.
- Выбор модели и года выпуска автомобиля в программе VIDA. Это позволит программе правильно распознать блоки управления, включая CEM.
- Автоматический поиск и подключение к CEM. В случае с CEM программа автоматически определяет его и загружает доступные диагностические данные.
- Проведение тестов и чтение ошибок. VIDA предоставляет подробные коды ошибок и информацию о текущем состоянии модуля CEM, что позволяет проводить детальную диагностику неисправностей.
Другие диагностические программы, такие как VCDS или Launch, также могут быть использованы для подключения к CEM, но с некоторыми оговорками:
- Программы, не поддерживающие специфические функции Volvo, могут не предоставить полный доступ к настройкам и тестированию CEM, ограничив диагностику только чтением кодов ошибок.
- Использование универсальных диагностических программ может потребовать дополнительных настроек или установки дополнительных плагинов для обеспечения совместимости с системой Volvo.
- Для работы с такими программами часто требуется наличие обновленных драйверов и соответствующих кабелей (например, для работы с CAN-шиной или LIN-шиной). Без них корректная работа программы невозможна.
Для более точной диагностики рекомендуется использовать оригинальное оборудование и программы, такие как VIDA, которые предлагают расширенные возможности работы с блоками CEM, включая перепрограммирование и настройку параметров, что невозможно с большинством универсальных сканеров.
Необходимо помнить, что неправильное подключение или использование неподдерживаемого программного обеспечения может привести к сбоям в работе CEM или даже к повреждению блока управления, поэтому следует строго соблюдать инструкции производителя при проведении диагностики.
Типичные ошибки при подключении CEM на столе и способы их устранения
Подключение блока CEM Volvo на столе для диагностики требует высокой точности. Неправильное подключение может привести к неправильной работе системы или даже повреждению компонента. Рассмотрим наиболее распространенные ошибки и их решения.
1. Неправильная полярность подключения питания
2. Ошибки в подключении CAN-шин
При подключении CEM на столе необходимо учитывать правильное соединение CAN-шины. Неправильное подключение может привести к отсутствию связи между блоком CEM и диагностическим оборудованием. Используйте качественные провода и следите за соответствием сигнала и заземления в CAN-шине.
3. Отсутствие надежного заземления
Некорректное заземление устройства может вызвать нестабильную работу CEM. При отсутствии качественного заземления можно столкнуться с перебоями в электропитании, что повлияет на функционирование блока. Проверьте подключение заземления перед подключением CEM на столе.
4. Неудачное подключение к диагностическому оборудованию
Ошибка может возникнуть, если диагностический кабель неправильно подключен к разъему CEM или оборудованию. Используйте кабели, совместимые с моделью блока CEM, и всегда проверяйте целостность разъемов.
5. Проблемы с программным обеспечением
Невозможность установить соединение с CEM может быть вызвана ошибками в программном обеспечении или его несовместимостью с используемым оборудованием. Перед подключением убедитесь, что версия программного обеспечения поддерживает текущую модель блока CEM.
6. Невозможность считывания данных из-за несоответствия версий прошивки
Если версия прошивки блока CEM не соответствует версии программного обеспечения диагностического оборудования, считывание данных не будет возможным. В таких случаях обновите прошивку блока CEM до актуальной версии перед началом диагностики.
7. Поврежденные или некачественные соединительные кабели
Использование поврежденных кабелей или разъемов приводит к нестабильной работе системы и может вызвать неправильную диагностику. Проверяйте целостность всех соединений перед подключением и заменяйте неисправные компоненты.
8. Игнорирование защиты от статического электричества
Отсутствие защиты от статического электричества может повредить электронные компоненты CEM. Использование антистатических ремней и рабочей зоны с защитой от статического электричества минимизирует риск повреждения устройства.
9. Ошибки в настройках подключения
Некоторые пользователи могут забыть про настройку параметров подключения в программном обеспечении. Необходимо корректно настроить тип подключения, порт и другие параметры для успешной диагностики блока CEM.
Устранение этих ошибок позволяет эффективно подключать и диагностировать блок CEM, минимизируя риски для оборудования и улучшая качество диагностики.
Вопрос-ответ:
Как подключить блок CEM Volvo на столе для диагностики?
Для подключения блока CEM Volvo на столе для диагностики необходимо соблюсти несколько этапов. Сначала нужно подготовить подходящее рабочее место, чтобы было достаточно пространства для подключения устройства и инструментов. Затем подключите соответствующие кабели и адаптеры, которые обеспечат связь между блоком и диагностическим оборудованием. Важно проверить правильность подключения перед началом диагностики, чтобы избежать ошибок при анализе данных.
Какие инструменты понадобятся для подключения блока CEM Volvo?
Для подключения блока CEM Volvo на столе для диагностики потребуется несколько инструментов. Во-первых, необходимо иметь диагностический сканер или специальное оборудование для работы с блоками управления. Во-вторых, потребуется комплект проводов и адаптеров для подключения блока CEM к диагностическому оборудованию. Также может понадобиться источник питания для блока, если его питание не обеспечивается через диагностический интерфейс.
Как проверить правильность подключения блока CEM на столе?
Чтобы убедиться в правильности подключения блока CEM на столе, нужно проверить несколько факторов. Во-первых, убедитесь, что все соединения кабелей надежны, и что нет поврежденных проводов. Во-вторых, проверка питания блока — он должен получать стабильное напряжение. Наконец, после подключения запустите диагностический процесс, чтобы убедиться, что блок CEM корректно взаимодействует с диагностическим оборудованием и не возникают ошибки при обмене данными.
Что делать, если блок CEM Volvo не подключается к диагностическому оборудованию?
Если блок CEM Volvo не подключается к диагностическому оборудованию, сначала следует проверить кабели и соединения на наличие повреждений. Также стоит проверить настройки диагностического оборудования и совместимость с данным блоком. Если все соединения в порядке, но оборудование все равно не распознает блок, возможно, потребуется выполнить сброс ошибок или обновление прошивки как блока, так и диагностического устройства.
Какую информацию можно получить с помощью диагностики блока CEM Volvo?
С помощью диагностики блока CEM Volvo можно получить различные данные о состоянии системы управления автомобиля. Это включает в себя информацию о неисправностях, которые могут быть связаны с электроникой, настройками безопасности, системами управления двигателем и другими компонентами. Диагностика позволяет выявить коды ошибок, а также провести анализ работы системы в реальном времени для точного определения проблемы и способов ее устранения.
