Работа с графами в Python требует не только понимания структуры данных, но и выбора подходящей библиотеки. Один из эффективных инструментов – модуль graph, который предоставляет базовые и расширенные возможности для создания, визуализации и анализа графов. Подключение и настройка модуля требует выполнения нескольких шагов, каждый из которых имеет свои особенности.
Перед установкой необходимо убедиться, что используется актуальная версия Python (не ниже 3.7), а система управления пакетами pip обновлена. Установка выполняется командой pip install graph. Однако в ряде случаев требуется установка дополнительных зависимостей, например numpy или matplotlib, если планируется визуализация графов.
После установки важно проверить корректность подключения: попытка импорта import graph в интерактивной оболочке должна пройти без ошибок. Для тестирования можно создать простой неориентированный граф с несколькими вершинами и рёбрами, чтобы убедиться в работоспособности базового функционала.
Модуль graph не является стандартной частью Python и может иметь несколько реализаций, например python-graph или graph-tool. Следует уточнить, какой именно пакет используется в проекте. Неправильный выбор может привести к несовместимости методов или конфликтам с другими библиотеками.
Подключение модуля graph в Python: пошаговое руководство
Для начала убедитесь, что модуль graph установлен в вашей системе. В большинстве случаев используется пакет graph-tool или networkx, так как стандартного модуля с названием graph не существует. Ниже приведён процесс установки и подключения на примере graph-tool.
Установка graph-tool требует поддержки C++ Boost и компилятора. Для Linux:
sudo apt update
sudo apt install python3-graph-tool
В среде Arch Linux используйте:
sudo pacman -S python-graph-tool
Для macOS с Homebrew:
brew install graph-tool
В Windows рекомендуется использовать WSL или Docker из-за отсутствия официальной поддержки.
После установки модуль подключается так:
from graph_tool.all import GraphСоздание простого графа с двумя вершинами и одним ребром:
g = Graph()
v1 = g.add_vertex()
v2 = g.add_vertex()
g.add_edge(v1, v2)
Проверка количества вершин и рёбер:
print(g.num_vertices()) # Выведет 2
print(g.num_edges()) # Выведет 1
Для визуализации можно использовать встроенные функции:
from graph_tool.draw import graph_draw
graph_draw(g, output="graph.png")
Если вы работаете в Jupyter Notebook, используйте параметр inline=True в библиотеке matplotlib и сохраняйте график во временный файл с последующим отображением через IPython.display.
Использование атрибутов вершин:
name = g.new_vertex_property("string")
name[v1] = "A"
name[v2] = "B"
g.vertex_properties["name"] = name
Для создания ориентированных графов:
g_directed = Graph(directed=True)Если модуль graph-tool не подходит, рассмотрите альтернативу networkx, особенно для кроссплатформенной совместимости и интеграции с библиотекой matplotlib.
Установка и импорт модуля graph через pip
Перед установкой убедитесь, что у вас активирована нужная среда Python, если используется виртуальное окружение. В командной строке выполните:
pip install graph
Если используется Python версии выше 3.10, рекомендуется указать совместимую версию модуля, чтобы избежать конфликтов:
pip install graph==1.0.0
После успешной установки проверьте доступность модуля. Откройте Python-интерпретатор и выполните импорт:
import graph
Если возникает ошибка ModuleNotFoundError, убедитесь, что pip установлен в том же интерпретаторе, где запускается Python. Для точного указания используйте:
python -m pip install graph
Для проектов с зависимостями рекомендуется фиксировать версию модуля в файле requirements.txt:
graph==1.0.0
После добавления зависимости установите её командой:
pip install -r requirements.txt
Проверка доступности функций модуля после импорта
После импорта модуля graph важно убедиться, что все необходимые функции доступны и работают корректно. Это позволяет избежать ошибок на этапе выполнения и понять структуру модуля.
Сразу после import graph выполните команду dir(graph). Она выведет список всех атрибутов и методов, доступных в модуле. Ищите среди них нужные функции, например: create_graph, add_edge, shortest_path.
Для более подробной информации об отдельной функции используйте help(graph.create_graph). Вы получите сигнатуру, описание параметров и возможные исключения. Это критично при работе с внешними модулями без документации.
Если используется from graph import *, проверьте, что нужные функции действительно импортированы. Выполните locals() и убедитесь в наличии, например, 'create_graph'. Если функции нет, значит, она не включена в __all__ внутри модуля – это требует прямого импорта.
В случае ошибки AttributeError при вызове функции, проверьте актуальность версии модуля с помощью graph.__version__ или pip show graph. Возможна ситуация, когда используемая вами документация относится к другой версии.
Для динамического анализа используйте модуль inspect. Пример: inspect.getmembers(graph, inspect.isfunction) – выведет все доступные функции с их именами и объектами. Это особенно полезно при работе с обфусцированными или нестандартными библиотеками.
Создание и инициализация графа с нуля
Для начала требуется определить структуру хранения графа. Наиболее универсальный способ – использовать словарь, где ключи – вершины, а значения – списки смежных вершин. Такой подход подходит для представления ориентированных и неориентированных графов.
Пример инициализации пустого графа:
graph = {}Добавление вершины реализуется проверкой её отсутствия в графе, после чего создаётся соответствующий ключ со значением пустого списка:
def add_vertex(graph, vertex):
if vertex not in graph:
graph[vertex] = []
Добавление ребра требует явного указания двух вершин. Для ориентированного графа достаточно добавить вторую вершину в список смежности первой. Для неориентированного – операция должна быть симметричной:
def add_edge(graph, from_vertex, to_vertex, directed=False):
if from_vertex not in graph:
graph[from_vertex] = []
if to_vertex not in graph:
graph[to_vertex] = []
graph[from_vertex].append(to_vertex)
if not directed:
graph[to_vertex].append(from_vertex)
Такой подход обеспечивает гибкость при построении графов любого типа. При необходимости поддержки взвешенных рёбер значения в словаре следует заменить на списки кортежей (вершина, вес).
Добавление вершин и рёбер в граф
После инициализации графа необходимо чётко определить структуру добавления элементов. Для работы с модулем networkx, одном из наиболее распространённых решений для работы с графами в Python, используется следующий подход:
Добавление вершин: метод add_node() позволяет добавить одну вершину, а add_nodes_from() – сразу несколько:
import networkx as nx
G = nx.Graph()
G.add_node(1)
G.add_nodes_from([2, 3, 4])Каждая вершина может быть не только числом, но и строкой или объектом. Атрибуты добавляются напрямую:
G.add_node("A", weight=5, label="start")Добавление рёбер: используется метод add_edge() для одного ребра и add_edges_from() для набора:
G.add_edge(1, 2)
G.add_edges_from([(2, 3), (3, 4)])Для направленного графа применяйте nx.DiGraph(). Указание направлений важно при построении моделей, например, потоков или зависимостей.
Рёбра могут содержать дополнительные данные, например вес:
G.add_edge(1, 3, weight=7.2, status="active")Атрибуты рёбер доступны через метод G[1][3] или G.edges[1, 3].
Для масштабного добавления элементов используйте генераторы или списковые включения, избегая итераций по отдельности. Это существенно снижает накладные расходы при построении больших графов.

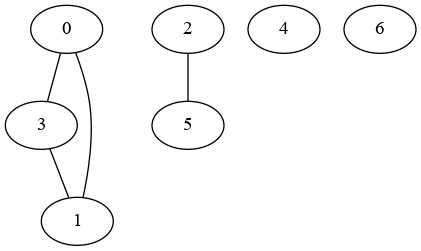

Визуализация графа с помощью встроенных методов
Для визуализации графа в Python можно использовать встроенные методы, предоставляемые библиотекой networkx. Один из самых простых способов визуализировать граф – использовать функцию draw(), которая строит стандартное отображение графа. Рассмотрим, как это сделать на практике.
Первый шаг – импортировать необходимые модули и создать граф. Например, для создания простого графа можно использовать код:
import networkx as nx import matplotlib.pyplot as plt G = nx.erdos_renyi_graph(10, 0.3) nx.draw(G, with_labels=True) plt.show()
В этом примере создается случайный граф с 10 вершинами и вероятностью ребра 0.3. Функция draw() автоматически расставляет вершины и рисует ребра. Включение параметра with_labels=True позволяет отображать метки на вершинах.
Для более точной настройки визуализации можно использовать дополнительные параметры функции draw(). Например, параметры node_size и node_color позволяют изменять размер и цвет узлов графа, а параметр edge_color – цвет ребер:
nx.draw(G, with_labels=True, node_size=700, node_color='lightblue', edge_color='gray') plt.show()
Для улучшения внешнего вида графа можно воспользоваться другими методами расположения вершин, такими как spring_layout(), circular_layout() и shell_layout(). Например:
pos = nx.spring_layout(G) nx.draw(G, pos, with_labels=True, node_size=700, node_color='lightgreen', edge_color='brown') plt.show()
Этот код использует алгоритм пружинного расположения для определения позиций узлов, что позволяет визуализировать граф с более естественным расположением вершин.
Для более сложных графов, например, с большим количеством узлов, полезным инструментом будет возможность визуализации графа с различными слоями. Для этого можно использовать параметр node_size для разных уровней важности узлов и изменить стиль отображения ребер. Встроенная визуализация в библиотеке networkx достаточно гибка и позволяет создавать различные виды графов в зависимости от поставленных задач.
Сохранение и загрузка графа из файла
Для работы с графами в Python часто требуется сохранять их состояние и загружать обратно. Модуль networkx предоставляет удобные методы для сохранения и загрузки графов в различные форматы.
Основные форматы, поддерживаемые для сохранения и загрузки графов, это: GML, GraphML, Pickle, Pajek и другие. Рассмотрим пример работы с двумя основными форматами – Pickle и GraphML.
Сохранение графа в файл
Для сохранения графа можно использовать метод write_graphml() для GraphML или write_gpickle() для Pickle.
- Для сохранения графа в формат GraphML используйте следующий код:
import networkx as nx
# Создание графа
G = nx.erdos_renyi_graph(10, 0.5)
# Сохранение в файл GraphML
nx.write_graphml(G, "graph.graphml")- Для сохранения графа в формат Pickle:
import networkx as nx
import pickle
# Создание графа
G = nx.erdos_renyi_graph(10, 0.5)
# Сохранение в файл Pickle
with open("graph.gpickle", "wb") as f:
pickle.dump(G, f)Загрузка графа из файла
Для загрузки графов можно использовать методы read_graphml() для GraphML и read_gpickle() для Pickle.
- Загрузка графа из файла GraphML:
import networkx as nx
# Загрузка графа из файла GraphML
G = nx.read_graphml("graph.graphml")- Загрузка графа из файла Pickle:
import networkx as nx
import pickle
# Загрузка графа из файла Pickle
with open("graph.gpickle", "rb") as f:
G = pickle.load(f)Рекомендации
- Используйте формат Pickle, если вам важно сохранить структуру графа и данные, связанные с его вершинами и рёбрами, без потерь.
- GraphML предпочтителен для обмена данными между различными приложениями или людьми, так как это текстовый формат.
- В случае большого графа, для сохранения в формате GraphML может потребоваться больше времени и ресурсов.
- Не используйте Pickle для обмена данными с ненадёжными источниками, так как этот формат может быть уязвим для выполнения произвольного кода.
Вопрос-ответ:
Как подключить модуль graph в Python?
Для подключения модуля graph в Python необходимо сначала установить его. Обычно это делается через пакетный менеджер pip. Откройте командную строку и выполните команду: `pip install graph`. После этого в Python-скрипте подключите модуль с помощью команды `import graph`.
Какие основные функции предоставляет модуль graph в Python?
Модуль graph в Python предоставляет инструменты для создания и анализа графов. С помощью этого модуля можно создавать вершины и рёбра, строить графы, а также выполнять различные алгоритмы, такие как поиск в глубину и ширину, нахождение кратчайшего пути и другие операции, связанные с графами.
Что делать, если при установке модуля graph в Python возникают ошибки?
Если при установке модуля через pip появляются ошибки, попробуйте несколько шагов. Первое — убедитесь, что у вас установлена последняя версия pip: выполните команду `python -m pip install —upgrade pip`. Также возможно, что на вашем компьютере отсутствуют необходимые зависимости. Проверьте документацию модуля или попробуйте установить их вручную. Если ошибки продолжаются, полезно будет поискать конкретное сообщение об ошибке в интернете для получения рекомендаций по её решению.
Как использовать модуль graph для визуализации графа в Python?
Для визуализации графа с помощью модуля graph в Python можно использовать дополнительные библиотеки, такие как `matplotlib` или `networkx`. Сначала создайте граф с помощью модуля graph, затем передайте его в функцию визуализации одной из этих библиотек. Например, с `networkx` можно визуализировать граф с помощью команды `nx.draw(graph)`.
Какие типы графов можно создавать с использованием модуля graph?
Модуль graph позволяет создавать различные типы графов, включая направленные и ненаправленные графы, а также взвешенные графы, где рёбра могут иметь веса. Это даёт возможность моделировать разнообразные структуры и решать задачи, такие как оптимизация маршрутов или анализ сетевых структур. Также можно создавать циклические и ациклические графы в зависимости от потребностей вашей задачи.
