Эффективность системы отопления Mercedes Sprinter напрямую зависит от правильности подключения дополнительного салонного отопителя. На моделях Sprinter с кузовами W906 и W907 установка осуществляется через магистрали малого круга охлаждения, с обязательным учетом направления потока жидкости и положения электроклапана, если он предусмотрен конструкцией.
Подключение возможно к патрубкам, расположенным в районе переднего радиатора отопителя или в зоне выхода охлаждающей жидкости из блока двигателя. Важно использовать шланги, рассчитанные на высокие температуры и давление до 1.5 бар. Диаметр подводящих трубок чаще всего составляет 18 мм, что необходимо учитывать при выборе фитингов и хомутов.
Электропитание вентилятора салонного отопителя желательно реализовать через реле с предохранителем на 15–20 А. Источник сигнала включения – зажигание или отдельный тумблер с индикацией. Обязательно предусмотреть защиту от перегрева: датчик температуры с размыканием цепи при достижении 85–90 °C предотвращает повреждение вентилятора и проводки.
Если используется штатная схема с управлением от блока комфорта, необходимо активировать соответствующие функции через диагностический интерфейс, например, с помощью оборудования Star Diagnosis или аналога. Без этой процедуры блок может не подавать питание на цепи управления отопителем, даже при физически правильном подключении.
Выбор точки подключения к системе охлаждения двигателя
Возвратный контур отопителя необходимо подключать к обратной линии, идущей от штатной печки к водяному насосу. Это исключает обратный поток и гарантирует правильное направление движения жидкости. Использование тройников с внутренним диаметром не менее 18 мм предотвращает падение давления и снижает риск перегрева.
Подключение в нижнюю точку радиатора или в магистрали большого круга неэффективно – в этих зонах температура жидкости долго остаётся низкой после запуска. Также не рекомендуется врезаться в металлические участки без переходников: это повышает риск коррозии и утечек. Обязательно применение армированных термостойких шлангов и герметичных хомутов типа Norma с двойным прижимом.
Перед окончательной врезкой необходимо слить ОЖ до уровня ниже предполагаемой точки подключения. После монтажа – прокачка системы и удаление воздушных пробок через расширительный бачок. Проверка температуры на входе и выходе отопителя должна показать разницу не более 5–7 °C при рабочем режиме.

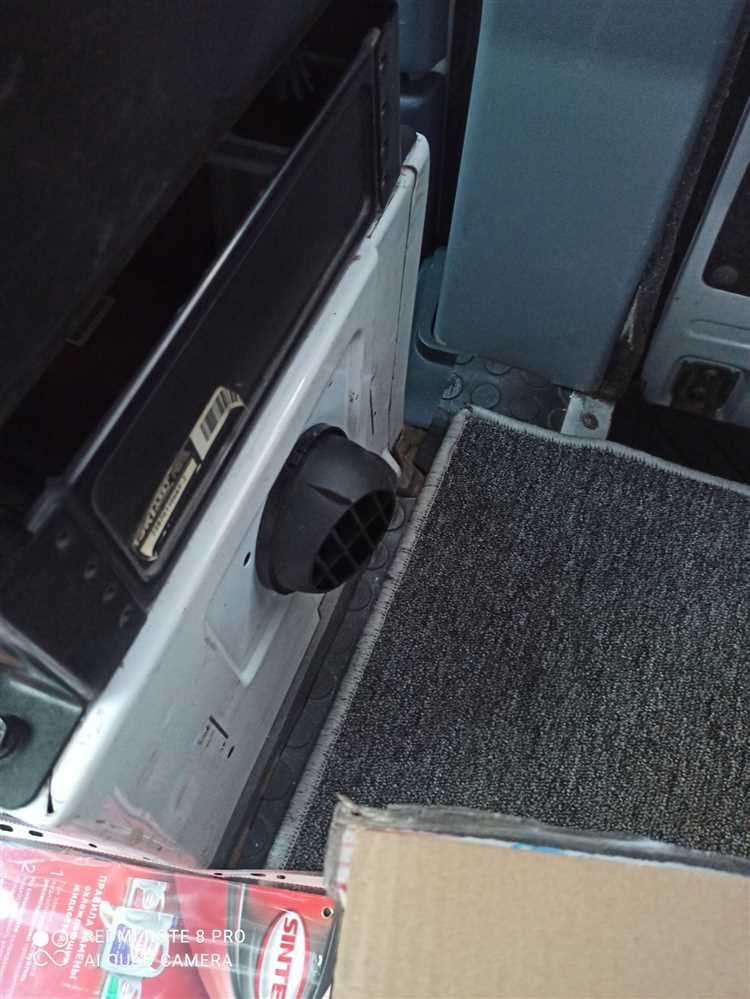

Разводка шлангов и прокладка трубопровода отопителя
Для подключения дополнительного отопителя в салоне Mercedes Sprinter необходимо точно определить точки врезки в контур системы охлаждения. Оптимальная врезка – в магистраль между выходом из головки блока цилиндров и входом в основной радиатор отопителя.
Используются армированные термостойкие шланги внутренним диаметром 18 мм. Протяжка осуществляется вдоль штатной трассы топливных и тормозных магистралей с фиксацией пластиковыми хомутами через каждые 30–40 см. Шланги не должны соприкасаться с острыми краями, движущимися частями и выхлопной системой. Минимальный радиус изгиба – 80 мм, иначе возрастает риск перегиба и перегрева участка.
Для герметичной врезки применяются тройники из латуни или армированного нейлона, с диаметрами, соответствующими внутреннему сечению шлангов. Все соединения фиксируются червячными хомутами из нержавеющей стали, с обязательной повторной протяжкой после прогрева двигателя до рабочей температуры.
Прокладка трубопровода внутри салона должна обеспечивать минимальные теплопотери. При прохождении через перегородку двигателя используется резиновый уплотнитель в металлической втулке, исключающий износ шлангов об металл. Допускается применение теплоизоляции на участках, проходящих вдоль металлических элементов кузова.
Сливной кран устанавливается в самой нижней точке трубопровода отопителя для возможности полного слива антифриза при обслуживании. Заполнение системы выполняется через расширительный бачок, с обязательной прокачкой воздушных пробок через установленные штуцеры на входе и выходе дополнительного радиатора.
Установка дополнительной помпы и её электрическое подключение
Для повышения эффективности салонного отопителя на Mercedes Sprinter целесообразна установка дополнительной циркуляционной помпы. Наиболее подходящий вариант – электрическая помпа от Webasto или Pierburg, рассчитанная на 12 В и производительность не менее 900 л/ч.
Монтаж выполняется в разрыв обратного контура системы отопления, идущего от печки к двигателю. Оптимальная точка врезки – участок патрубка после выхода из радиатора отопителя, но до входа в блок цилиндров. Установку выполнять с учётом направления потока, обозначенного на корпусе устройства. Для герметичности соединений использовать армированные шланги и хомуты с червячным зажимом. Диаметр патрубков помпы должен соответствовать заводским шлангам (обычно 18–20 мм).
Электрическое подключение осуществляется через реле с управляющим сигналом от замка зажигания или отдельной кнопки на панели. Помпа подключается через предохранитель на 10 А, питание берётся с плюсовой шины через реле, управляющее напряжением 85/86. Контакты 30 и 87 соединяются с плюсом аккумулятора и плюсовым проводом помпы соответственно. Массу берут с кузова – желательно с подготовленного контактного болта с антикоррозийной обработкой.
Рекомендуется использовать провод сечением не менее 2,5 мм². Все соединения изолируются термоусадочной трубкой. Для защиты от перегрева стоит установить термовыключатель на 80–90 °C, врезаемый в алюминиевый корпус отопителя или патрубок системы охлаждения. Это предотвратит включение помпы при горячем двигателе в случае простоя.

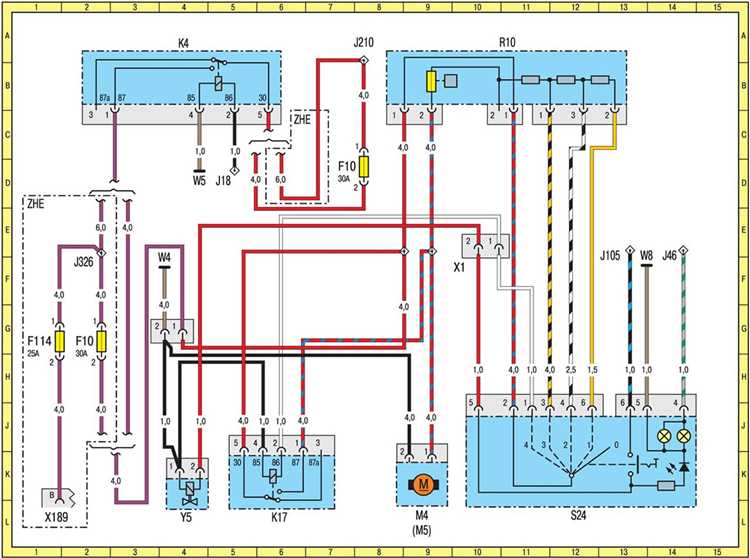

Схема подключения блока управления салонным отопителем
Блок управления салонным отопителем Mercedes Sprinter подключается к электросистеме через штатную жгутовую разводку, включающую питание, управление и обратную связь от датчиков. Основной разъём управления – многоконтактный, типично на 12 или 14 пинов, установлен на тыльной стороне блока в приборной панели.
Сигнал включения отопителя поступает с панели управления климатом – это провод управления слаботочным напряжением 12В, активируемый при выборе режима обогрева. Канал управления вентилятором салона (выход с блока) соединён с управляющим реле, размещённым в монтажном блоке под капотом. Для моделей с дополнительным отопителем (догревателем) предусмотрен управляющий выход на управляющий модуль Webasto или Eberspächer по шине W-бас или аналогичному интерфейсу.
Датчик температуры воздуха в салоне подключается через отдельный двухконтактный разъём и должен быть установлен не ближе 20 см от воздуховодов. При наличии CAN-шины, блок управления интегрируется в сеть автомобиля, принимая данные о температуре охлаждающей жидкости и скорости вентилятора с электронного блока управления двигателем (ECU).
При установке нового блока или его замене требуется адаптация через диагностический интерфейс с использованием системы Star Diagnosis: необходимо считать коды конфигурации и активировать соответствующие опции обогрева. Ошибки подключения чаще всего связаны с отсутствием сигнала зажигания или повреждением шины данных.
Особенности подключения питания и заземления отопителя
При установке салонного отопителя на Mercedes Sprinter критически важно правильно организовать питание и заземление, чтобы обеспечить стабильную работу устройства и исключить помехи другим системам автомобиля.
- Питание рекомендуется подключать напрямую к аккумулятору через предохранитель с номиналом, указанным производителем отопителя (обычно 20–30 А), размещённый как можно ближе к источнику питания.
- Используйте многожильный медный кабель сечением не менее 4 мм² для основной линии питания. Это снизит потери напряжения при пусковой нагрузке.
- Для подключения лучше использовать отдельную колодку с винтовыми зажимами либо специализированный силовой разъём, исключающий ослабление контактов.
- Категорически не рекомендуется брать питание с жгута прикуривателя или других штатных цепей – они не рассчитаны на длительную нагрузку отопителя и могут привести к перегреву проводки.
- Заземление должно быть выполнено на штатные точки массы кузова, зачищенные до металла и обработанные токопроводящей смазкой. Болтовое соединение необходимо затянуть динамометрическим ключом до момента, указанного в техдокументации (обычно 10–12 Н·м).
- Не соединяйте «минус» напрямую к аккумулятору, чтобы избежать разницы потенциалов и работы вне схемы контроля массы автомобиля.
- При использовании промежуточного реле управления цепь обмотки подключается через зажигание, а силовая часть реле питается напрямую от АКБ.
- Провода должны быть надёжно зафиксированы хомутами с шагом не более 30 см и удалены от нагревательных элементов и подвижных частей.
Неправильное подключение питания или заземления вызывает нестабильную работу отопителя, ошибки на панели приборов и риск выхода из строя блока управления.
Проверка работы отопителя после установки
После установки салонного отопителя Mercedes Sprinter важно провести несколько ключевых шагов для проверки его правильной работы. Это поможет выявить потенциальные неисправности и убедиться в корректной установке системы.
- Проверка циркуляции воздуха. Включите отопитель и убедитесь, что горячий воздух равномерно поступает через вентиляционные отверстия. При нормальной работе системы температура воздуха должна значительно повыситься через несколько минут работы.
- Проверка температуры на выходе. Используйте термометр для измерения температуры выходящего воздуха. Она должна быть в пределах 50-60°C при максимальной мощности обогрева. Если температура ниже, возможно, есть проблема с насосом или недостаточной циркуляцией охлаждающей жидкости.
- Проверка работы вентилятора. Убедитесь, что вентилятор отопителя работает на всех возможных скоростях. Отсутствие работы на одной или нескольких скоростях может указывать на неисправность в моторе вентилятора или реле скорости.
- Проверка радиатора. Радиатор отопителя должен быть равномерно теплым по всей площади. Если определенные участки остаются холодными, это может указывать на засорение радиатора или недостаточную циркуляцию жидкости.
- Проверка утечек. Осмотрите место подключения системы отопления на наличие утечек охлаждающей жидкости. Утечка может привести к неправильной работе системы и перегреву двигателя.
- Проверка работы термостата. Термостат должен корректно регулировать температуру. Проверьте его реакцию на изменение температуры внутри салона. Если температура не изменяется или стабильно слишком высокая, это может свидетельствовать о неисправности термостата.
- Проверка управляющих элементов. Убедитесь, что все кнопки и регуляторы на панели управления отопителем функционируют корректно. Регулировка температуры и направления потока воздуха должна быть плавной и четкой.
- Прослушивание посторонних звуков. В процессе работы отопителя прислушивайтесь к возможным странным звукам, таким как скрежет или шум. Эти звуки могут указывать на проблемы с мотором вентилятора или повреждения элементов системы.
После проведения этих проверок важно убедиться, что система работает стабильно на всех режимах, без перегрева или других отклонений. Если какие-либо параметры не соответствуют нормам, необходимо обратиться к специалистам для диагностики и устранения неисправностей.
Типичные ошибки при подключении и способы их устранения
При подключении салонного отопителя Mercedes Sprinter владельцы и мастера часто сталкиваются с несколькими распространёнными ошибками, которые могут привести к неправильной работе системы или её поломке.
Одна из самых частых проблем – неверное подключение проводки к насосам и датчикам температуры. Неправильная полярность или отсутствие надёжного контакта могут привести к неработоспособности устройства или его перегреву. Рекомендуется тщательно проверять схему подключения и использовать качественные клеммники, чтобы избежать плохих соединений. Убедитесь, что каждый провод подключён согласно инструкции, и зафиксирован надёжно.
Другой ошибкой является неправильная установка отопителя, из-за чего возникают проблемы с циркуляцией воздуха. Если отопитель установлен под углом или не в том месте, он может не обеспечивать нормальный поток воздуха в салон. Для устранения этой ошибки нужно внимательно следовать рекомендациям по размещению устройства и устанавливать его строго по уровню. Особенно важно, чтобы вентиляционные отверстия не были заблокированы.
Ещё одной ошибкой является использование неподобающих фильтров или отсутствие фильтров в системе. Загрязнённые или повреждённые фильтры могут снизить эффективность работы отопителя и даже привести к его перегреву. Регулярно проверяйте состояние фильтров и меняйте их в соответствии с рекомендациями производителя.
Некоторые владельцы автомобилей допускают ошибку, подключая отопитель без предварительной проверки работы его основных компонентов. Проблемы с насосами или термостатами часто остаются незамеченными до того, как отопитель включается. Чтобы избежать этой ошибки, перед установкой нужно протестировать все элементы системы отопления на работоспособность и проверить отсутствие утечек.
Наконец, ещё одна распространённая ошибка – это отсутствие должного подключения к системе охлаждения двигателя, что может привести к перегреву отопителя или недостаточному обогреву салона. При установке важно следить за герметичностью всех соединений труб и шлангов. Малейшая утечка жидкости в системе охлаждения может вызвать сбой в работе отопителя.
Вопрос-ответ:
Как подключить салонный отопитель Mercedes Sprinter?
Для подключения салонного отопителя Mercedes Sprinter нужно убедиться, что система отопления подходит для данной модели автомобиля. Обычно подключение включает подсоединение к системе охлаждения двигателя, чтобы горячая жидкость поступала в радиатор отопителя. Затем необходимо провести электрическую проводку, чтобы подключить мотор и управляющие элементы. Важно соблюдать правильную последовательность при подключении проводов и проверки герметичности соединений, чтобы избежать утечек и коротких замыканий.
Какие инструменты нужны для установки отопителя в салоне Mercedes Sprinter?
Для установки салонного отопителя Mercedes Sprinter потребуется стандартный набор инструментов: отвертки, ключи, пассатижи, а также мультиметр для проверки электрических соединений. Если необходимо подключить систему отопления к радиатору, вам может понадобиться разводной ключ для работы с трубками и шлангами. Также стоит иметь под рукой герметик для предотвращения утечек жидкости из соединений.
Как проверить работоспособность салонного отопителя после его подключения?
Для проверки работоспособности подключенного салонного отопителя Mercedes Sprinter стоит выполнить несколько шагов. Во-первых, включите двигатель и убедитесь, что система охлаждения прогревается. Затем включите отопитель на максимальную мощность и проверьте, идет ли горячий воздух из дефлекторов. Также важно проверить, не появляется ли утечек охлаждающей жидкости и не возникает ли ошибок в электрической проводке. Если отопитель не работает должным образом, стоит проверить контакты и состояние предохранителей.
Какие могут быть проблемы при подключении отопителя салона Mercedes Sprinter?
Наиболее частые проблемы при подключении отопителя салона Mercedes Sprinter могут включать неправильное подключение электрической проводки, что может привести к неработающему отоплению или перегреву компонентов. Также возможны проблемы с системой охлаждения, если не обеспечена достаточная циркуляция жидкости в радиаторе отопителя. Другой проблемой могут быть неисправности в насосах или вентиляторе, из-за которых не будет поступать горячий воздух в салон. Кроме того, утечка жидкости в соединениях шлангов также может стать причиной отказа системы.
Как часто нужно обслуживать систему отопления в Mercedes Sprinter?
Обслуживание системы отопления Mercedes Sprinter рекомендуется проводить регулярно, как часть общего техобслуживания автомобиля. Это включает проверку уровня охлаждающей жидкости, чистку радиатора отопителя от возможных загрязнений и проверку работы вентилятора. Также важно следить за состоянием проводки и элементов управления. Если отопитель работает неправильно, стоит сразу же проверить и устранить проблему, чтобы избежать более серьезных повреждений системы.
Как правильно подключить салонный отопитель Mercedes Sprinter?
Подключение салонного отопителя в Mercedes Sprinter требует внимательности и соблюдения нескольких этапов. Первым делом нужно отключить аккумулятор автомобиля для безопасности. Затем, в зависимости от модели, найти место для установки отопителя. Для этого нужно подключить его к системе охлаждения двигателя, чтобы отопитель мог забирать горячую жидкость для обогрева салона. Важно проверить наличие всех нужных переходников и шлангов, чтобы избежать возможных утечек. После установки отопителя стоит провести тест, чтобы убедиться в правильности работы устройства.
Какие могут возникнуть проблемы при подключении салонного отопителя на Mercedes Sprinter?
Одной из основных проблем при подключении отопителя является неправильное подключение к системе охлаждения. Это может привести к утечкам охлаждающей жидкости или неправильной циркуляции. Также стоит обратить внимание на качество шлангов и соединений, так как плохое соединение может вызвать перегрев или неэффективную работу отопителя. Если отопитель не работает должным образом, возможно, нужно проверить термостат или насос, которые могут влиять на его эффективность. В случае таких проблем рекомендуется обратиться к специалисту, чтобы избежать серьезных поломок в системе.
