Штатные магнитолы в Toyota Corolla, начиная с моделей 10-го поколения (E140/E150), имеют разъёмы формата Toyota 28 pin, часто дополненные ISO-переходниками или CAN-модулями для связи с электронными системами автомобиля. Подключение стороннего устройства или дополнительного оборудования требует точного соответствия схемам проводки, чтобы не нарушить работу мультимедийного блока и CAN-шины.

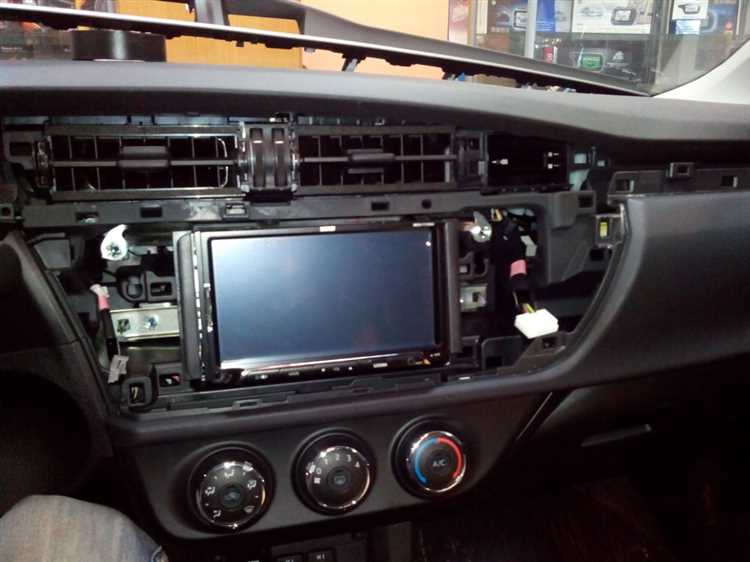

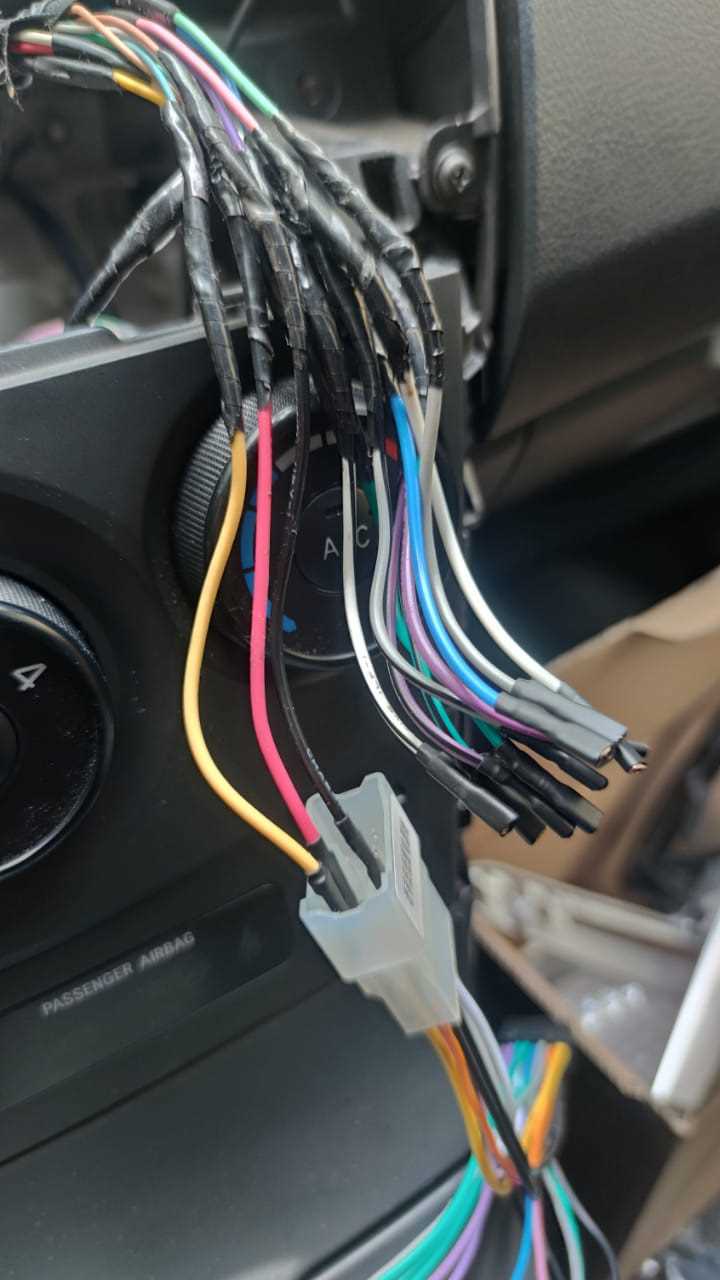

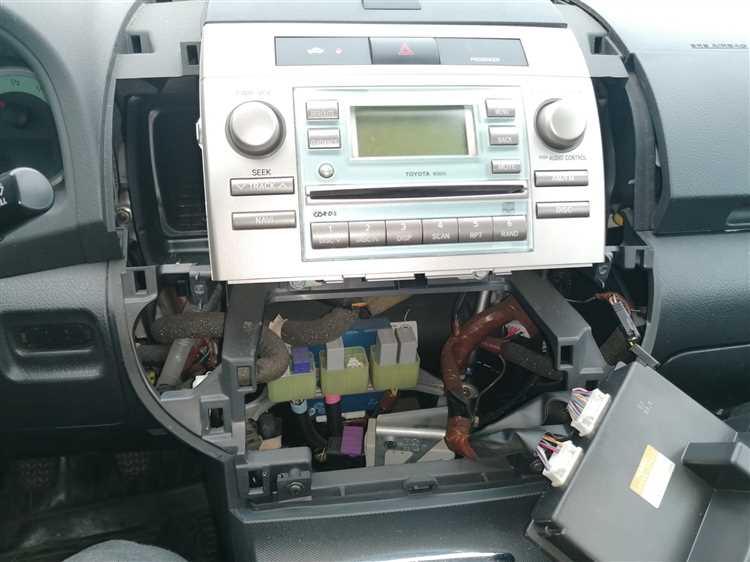

Перед началом работы необходимо отключить аккумулятор, чтобы исключить риск короткого замыкания. Далее снимается пластиковая рамка панели магнитолы с помощью пластиковых съемников. После демонтажа открывается доступ к проводке, включающей разъёмы питания (B+ и ACC), заземления (GND), акустические каналы, а также линии управления подсветкой и антенной.
Подключение внешнего усилителя осуществляется через RCA-выходы, которые в стандартной магнитоле отсутствуют. Решением служит либо переход на магнитолу с предусилительными выходами, либо установка адаптера линейного сигнала, подключаемого к выходам динамиков. Важно настроить уровень сигнала, чтобы избежать искажений и перегрузки.
Установка камеры заднего вида требует протяжки видеокабеля от багажника до магнитолы, подключения к заднему ходу (лампа Reverse) и подачи питания от ближайшего источника 12 В. Видеоразъём в большинстве моделей Toyota Corolla формата RCA, но может потребоваться переходник с оригинального Toyota-входа на стандартный тюльпан.
Для интеграции кнопок управления на руле используется интерфейсный модуль с поддержкой конкретной модели автомобиля. Такие модули подключаются к CAN-шине или аналоговым сигнальным линиям в зависимости от поколения Corolla. Некорректное подключение приводит к потере функциональности или некорректной работе всей системы мультимедиа.

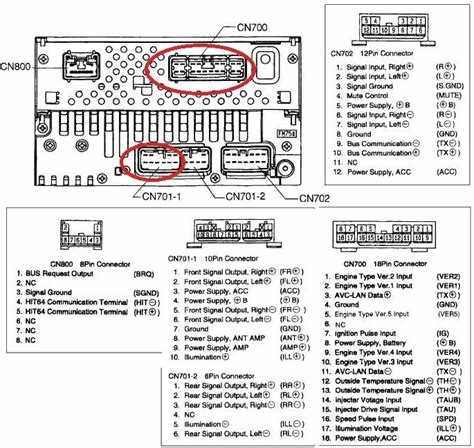

Определение типа разъема магнитолы для подключения
При подключении магнитолы в Toyota Corolla важно точно определить тип разъема, чтобы избежать проблем с совместимостью. Разъемы могут различаться в зависимости от модели автомобиля и года выпуска.
Наиболее распространенные типы разъемов для подключения магнитолы в Toyota Corolla:
ISO-разъем – стандартный разъем, который используется в большинстве автомобилей. В нем два основных блока: для питания и для аудиосигнала. Проверить, соответствует ли ваш автомобиль этому стандарту, можно, сняв старую магнитолу и осмотрев разъемы.
OEM-разъем – это специализированный разъем, который может отличаться от ISO. Он часто используется в моделях Toyota, выпущенных после 2010 года. Для его подключения может понадобиться переходник, так как автомобильная система может требовать специфической схемы подключения.
Mini-ISO разъем – это уменьшенная версия ISO-разъема, используемая в некоторых моделях. Если у вашей Corolla присутствует такой разъем, потребуется переходник с Mini-ISO на стандартный ISO для подключения новой магнитолы.
Для точного определения типа разъема рекомендуется:
- Изучить документацию к автомобилю, где указаны характеристики магнитолы.
- Посмотреть на разъемы старой магнитолы, если она еще установлена.
- Использовать специализированные адаптеры или переходники, если тип разъема отличается от стандартного.
Ошибки при подключении могут привести к поломке как магнитолы, так и элементов проводки автомобиля. Лучше всего перед покупкой новой магнитолы проконсультироваться с продавцом или автосервисом, чтобы избежать таких проблем.
Использование штатного разъема ISO и переходников
Штатный ISO-разъем состоит из двух частей: один для питания и другой для динамиков. Его преимущество в том, что большинство современных магнитол имеют совместимость с таким разъемом, что упрощает процесс установки.
В случае замены штатной магнитолы или установки устройства, не совместимого с ISO, потребуется переходник. Это особенно актуально, если новая магнитола имеет другой тип разъема или дополнительные функции, требующие других типов подключений.
Для подключения в Toyota Corolla с использованием ISO можно применить следующие переходники:
- ISO на ISO: универсальный переходник, который позволяет подключить магнитолу с разъемом ISO к стандартному разъему автомобиля.
- ISO на Toyota: переходник, который имеет разъем, специфичный для автомобилей Toyota, что упрощает подключение некоторых моделей магнитол, не совместимых с базовым ISO.
- ISO на мини-ISO: используется для соединения более компактных магнитол с разъемом мини-ISO, что встречается на более новых моделях.
При выборе переходника важно учитывать следующие моменты:
- Совместимость с моделью магнитолы: уточните, поддерживает ли ваша магнитола стандарт ISO или требует переходник для конкретной модели.
- Качество переходника: выбирайте проверенных производителей, чтобы избежать проблем с контактами и обеспечением стабильного сигнала.
- Наличие дополнительных проводов: некоторые переходники могут содержать дополнительные провода для подключения антенны или управления с рулевого колеса, что следует учитывать при установке.
После подключения переходника можно смело приступать к установке магнитолы. Рекомендуется проверять все соединения перед окончательной сборкой, чтобы исключить возможные неисправности, такие как плохой контакт или отсутствие питания.
Подключение через Bluetooth: настройка и сопряжение устройств
Для подключения телефона или другого устройства к магнитоле Toyota Corolla через Bluetooth выполните следующие шаги:
1. Включите магнитолу и перейдите в меню «Настройки» через главную панель. На экране выберите раздел «Bluetooth». Убедитесь, что Bluetooth на магнитоле включен.
2. На устройстве, которое вы хотите подключить, активируйте Bluetooth. Перейдите в настройки и убедитесь, что Bluetooth включен и устройство доступно для поиска.
3. На экране магнитолы выберите опцию «Поиск устройств». Магнитола начнёт сканирование доступных устройств, которые находятся в радиусе действия.
4. На экране устройства, которое вы подключаете, должен появиться запрос на соединение с магнитолой. Выберите имя вашей магнитолы, которое отображается в списке найденных устройств.
5. После выбора устройства на экране магнитолы и устройства появится запрос на подтверждение сопряжения. Если код на экране магнитолы совпадает с кодом на телефоне, подтвердите соединение.
6. После успешного сопряжения магнитола и устройство будут автоматически соединяться при следующем включении Bluetooth.
Для разрыва соединения достаточно отключить Bluetooth на устройстве или выбрать опцию «Отключить» в меню Bluetooth на магнитоле. Если сопряжение не происходит, проверьте, не ограничены ли настройки Bluetooth на устройстве и магнитоле, а также, если нужно, перезапустите оба устройства. Убедитесь, что ваше устройство поддерживает профиль Bluetooth, совместимый с магнитолой.
Подключение AUX-кабеля: где искать вход и как правильно использовать
Для подключения AUX-кабеля в Toyota Corolla необходимо найти соответствующий разъем на магнитоле. Он обычно представляет собой стандартный 3,5 мм аудио-вход, который может быть расположен в различных местах в зависимости от комплектации автомобиля.
Чтобы подключить AUX-кабель, выполните следующие шаги:
- Откройте центральную консоль или нижнюю часть панели магнитолы. В большинстве моделей вход AUX располагается рядом с другими разъемами, такими как USB или SD-карта.
- Если вход не виден, проверьте под крышкой, которая может скрывать разъемы для подключения внешних устройств.
- В некоторых версиях Toyota Corolla AUX-кабель подключается через гнездо, расположенное в бардачке или в подлокотнике.
После того как вы нашли нужный разъем, подключите один конец кабеля в AUX-вход автомобиля, а другой – в ваш мобильный или другое аудиоустройство.
Для правильной работы:
- Убедитесь, что на устройстве включен режим воспроизведения аудио (например, музыка или подкасты). В некоторых случаях нужно выбрать источник звука на магнитоле.
- Включите магнитолу и на экране выберите источник «AUX» или аналогичное название, если это необходимо.
- Если звука нет, проверьте, не ослаблено ли подключение кабеля в разъемах.
Обратите внимание, что в некоторых моделях Toyota Corolla вход AUX может быть комбинирован с другими портами, что требует использования адаптеров для подключения устройств с различными разъемами.
Использование USB-порта для подключения флешек и смартфонов
USB-порт в Toyota Corolla позволяет подключать различные устройства, такие как флешки и смартфоны, для воспроизведения музыки и обмена данными с магнитолой. Это удобный способ получения доступа к мультимедийным файлам, а также для зарядки мобильных устройств в пути.
Для подключения флешки достаточно вставить её в USB-разъём на панели магнитолы. Важно, чтобы флешка была отформатирована в файловую систему FAT32 или exFAT, так как другие форматы могут не поддерживаться. Оптимальный размер флешки – до 64 ГБ, так как устройства большего объема могут не распознаваться системой или работать нестабильно.
При подключении смартфона к USB-порту Toyota Corolla необходимо использовать качественный кабель, соответствующий модели вашего устройства. В большинстве случаев смартфон будет распознан как внешнее хранилище или мультимедийный источник. Для некоторых моделей мобильных телефонов требуется предварительная активация режима передачи данных через USB в настройках устройства. Важно, чтобы смартфон был разблокирован, иначе подключение может не состояться.
Кроме того, подключение смартфона может позволить использовать функции Android Auto или Apple CarPlay, если ваше устройство поддерживает эти системы. Это значительно расширяет возможности управления мультимедийной системой и улучшает взаимодействие с навигацией и приложениями для музыки и связи.
Важно помнить, что использование USB-порта для подключения нескольких устройств одновременно может вызывать снижение производительности или нестабильность работы системы. Лучше подключать только одно устройство и при необходимости использовать дополнительное зарядное устройство для других приборов.
Настройка звука и распределение каналов после подключения
Первым шагом является установление правильного баланса звука. Это позволяет выровнять громкость между правым и левым динамиками. В настройках магнитолы обычно имеется раздел для регулировки баланса. Важно установить равномерное распределение звука для комфортного восприятия, не приближая его к одному из боков салона.
Далее следует настроить фейдер, который регулирует громкость между передними и задними динамиками. Для обычных настроек в Toyota Corolla оптимальное положение фейдера – немного смещенное в сторону передних колонок, что способствует лучшему восприятию звука водителем и передними пассажирами.
Не менее важным является уровень громкости для каждого канала. Если ваша магнитола поддерживает многоканальное аудио (например, 5.1 или 7.1), настройка каждого канала даст вам возможность точно настроить звуковую картину. Начните с установления средней громкости для всех каналов, а затем отрегулируйте в зависимости от предпочтений. Для передних каналов можно немного повысить громкость, а для задних оставить стандартные настройки.
Если магнитола оснащена эквалайзером, используйте его для настройки частотных характеристик. Увлажните высокие частоты для большей четкости, а низкие сделайте чуть мягче для сбалансированного звучания. Регулировка середины поможет выделить вокал и инструменты, что идеально подойдет для прослушивания речи или мелодий с большим количеством средних частот.
Для автомобилей с дополнительной аудиосистемой или сабвуфером важно настроить кроссовер, чтобы сабвуфер правильно воспринимал низкие частоты, не создавая ненужных искажений. Установите порог среза на 80-100 Гц, чтобы обеспечить чистоту звучания и избежать перегрузки сабвуфера.
По окончании всех настроек проверьте звук в различных условиях: при разных уровнях громкости и с различными источниками звука. Это поможет выявить любые проблемы в распределении каналов и балансе звука.
Вопрос-ответ:
Как подключить телефон через Bluetooth к магнитоле в Toyota Corolla?
Для подключения телефона через Bluetooth к магнитоле в Toyota Corolla выполните следующие шаги: сначала включите зажигание и магнитолу. В меню магнитолы выберите раздел Bluetooth. На телефоне включите Bluetooth и найдите устройство в списке доступных. После того как ваше устройство появится на экране, выберите его для сопряжения. Может потребоваться ввод PIN-кода, который обычно указан в инструкции к магнитоле. После подключения вы сможете использовать телефон для звонков и воспроизведения музыки через автомобильную аудиосистему.
Почему магнитола в Toyota Corolla не видит мой телефон при подключении по Bluetooth?
Если магнитола в Toyota Corolla не видит телефон при подключении по Bluetooth, возможные причины могут быть следующими: Bluetooth на телефоне отключен или находится в режиме видимости только для уже подключенных устройств, на магнитоле выключен режим обнаружения Bluetooth, или телефон находится слишком далеко от магнитолы. Проверьте настройки Bluetooth на обоих устройствах, убедитесь, что они находятся в пределах досягаемости друг друга и попробуйте повторно выполнить подключение. Также стоит перезагрузить оба устройства для устранения временных сбоев в связи.
Можно ли подключить магнитолу в Toyota Corolla к внешним устройствам через USB?
Да, в Toyota Corolla можно подключить внешние устройства через USB. Для этого нужно подключить устройство, например, флешку или внешний жесткий диск, в порт USB, расположенный на панели магнитолы или в центральной консоли. После этого магнитола должна автоматически распознать подключенное устройство. Вы сможете воспроизводить музыку или другие файлы, хранящиеся на внешнем накопителе, через аудиосистему автомобиля.
Как обновить прошивку магнитолы в Toyota Corolla для улучшения работы Bluetooth?
Для обновления прошивки магнитолы в Toyota Corolla нужно сначала проверить версию текущей прошивки. Для этого зайдите в меню настроек магнитолы и найдите раздел о версии ПО. Если доступно обновление, вам нужно будет скачать файл прошивки с официального сайта Toyota или обратиться в автосервис для профессиональной установки. Важно следовать инструкциям производителя, чтобы избежать ошибок при обновлении. Иногда обновления можно выполнить через USB-накопитель или по Bluetooth, если магнитола поддерживает эту функцию.
