Разбор и последующая сборка стойки амортизатора – критически важный этап при замене опорных подшипников, пружин или самих амортизаторов. Конструкция передней стойки Toyota обычно включает телескопическую стойку, винтовую пружину, опорный подшипник, чашку пружины и защитный комплект. Неправильная сборка может привести к неравномерному износу шин, ухудшению управляемости и повышенному шуму подвески.
Перед началом работ необходимо подготовить: стяжки пружин, торцовые головки (включая глубокую на 19 мм для гайки штока), шестигранник (обычно на 6 мм или 8 мм), динамометрический ключ и резьбовой фиксатор. Важно использовать именно стяжки с захватом в трёх точках – это снижает риск соскакивания сжатой пружины.
При установке новой пружины следите за положением её концов в нижней и верхней чашке – они должны плотно входить в ограничители. Подшипник опоры должен быть смазан высокотемпературной консистентной смазкой, особенно если устанавливается аналог неоригинального производства. Перед финальной затяжкой гайки штока стойку нужно обязательно сжать вручную – это исключит перекос опоры при установке в кузов.
Затяжка гайки штока амортизатора выполняется с усилием 55–65 Н·м, в зависимости от модели стойки. Болты крепления стойки к поворотному кулаку обычно требуют усилия 170–200 Н·м. После сборки рекомендуется провести развал-схождение – даже минимальное изменение углов установки колёс может повлиять на управляемость и срок службы шин.

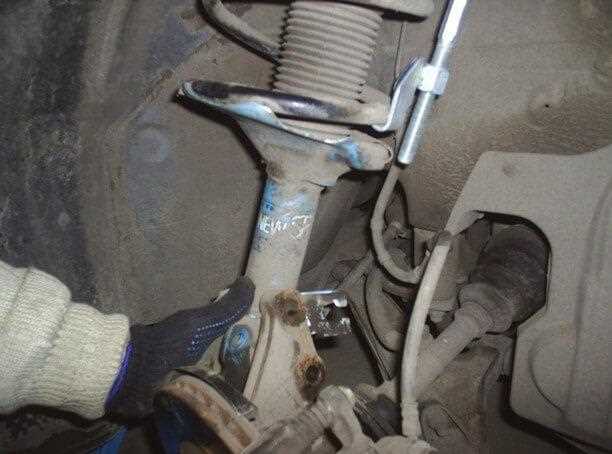

Как правильно демонтировать стойку с автомобиля
Установите автомобиль на ровную поверхность, затяните ручной тормоз. Поддомкратьте нужную сторону и зафиксируйте кузов на прочной опоре. Снимите колесо, открутив гайки крепления в диагональном порядке.
Отсоедините ABS-датчик, если он закреплён на стойке. Не тяните за провод – аккуратно освободите крепление. Далее открутите болт, фиксирующий тормозной шланг на корпусе стойки. Шланг не отсоединяется от суппорта или цилиндра – только освобождается от кронштейна.
Открутите два нижних болта, соединяющих стойку с поворотным кулаком. Перед этим нанесите проникающую смазку и подставьте домкрат под кулак, чтобы снять нагрузку. Слегка выбейте болты медной выколоткой, удерживая гайки.
Откройте капот и найдите крепления стойки к кузову. Обычно это три гайки на опоре в моторном отсеке. Откручивайте их, удерживая стойку снизу рукой или с помощником, чтобы она не упала и не повредила шрусы или тормозной шланг.
После снятия всех креплений аккуратно извлеките стойку из арки. Избегайте резких движений, не допускайте изгиба тормозного шланга. Стойка готова к разборке.
Что нужно осмотреть и заменить перед сборкой стойки
Перед сборкой стойки амортизатора Toyota необходимо тщательно проверить все детали на предмет износа, деформаций и коррозии. В первую очередь осмотрите шток амортизатора – он должен быть без задиров, вмятин и следов масла. Любые повреждения на штоке – причина заменить амортизатор полностью.
Пружина обязана сохранять геометрию: отсутствие перекосов и равномерная высота витков по всей длине. Если пружина провисла или есть трещины на лакокрасочном покрытии с очагами коррозии – требуется замена.
Опорный подшипник должен вращаться плавно без рывков и люфтов. При малейших признаках заедания или шумов при вращении – ставится новый. Изношенный подшипник приведёт к хрусту при повороте руля и неправильной работе подвески.
Пыльник и отбойник амортизатора осматриваются на целостность. Пыльник не должен быть порван, иначе грязь попадёт на шток, ускорив износ сальника. Отбойник проверяется на эластичность – растрескавшийся или задубевший элемент теряет функцию гашения удара.
Проверяйте состояние опорной чашки пружины. Если на ней есть ржавчина, сколы металла или деформация, особенно по краям – чашку заменяют. Повреждение приведёт к смещению пружины и повышенной нагрузке на стойку.
Резиновые проставки и втулки осматриваются на наличие трещин, затвердевших участков и следов износа. Даже мелкие дефекты могут вызвать скрипы и вибрации.
Гайки и крепёжные элементы должны быть без сорванной резьбы и следов коррозии. Заменяйте элементы, если есть сомнения в их надёжности – особенно гайку штока, от которой зависит фиксация всей сборки.
Как установить пружину на стойку с помощью стяжек
Перед установкой убедитесь, что стойка чистая, а пружина соответствует модели автомобиля. Используйте только исправные и одинаковые по длине стяжки с прочной резьбой.
- Разместите пружину вертикально на ровной поверхности. Установите две стяжки строго симметрично друг другу, на противоположных сторонах витков.
- Закрепите крюки стяжек минимум на трёх витках с каждой стороны, начиная с крайних. Проверяйте, чтобы крюки не соскальзывали при сжатии.
- Затягивайте стяжки поочерёдно – по пол-оборота за раз. Не спешите. Следите за равномерностью сжатия. Искривление пружины недопустимо.
- Сжимайте пружину до тех пор, пока она не станет короче длины стойки минимум на 3 см. Этого достаточно, чтобы установить чашку и подшипник без усилий.
- Вставьте сжатую пружину на шток стойки. Убедитесь, что край витка точно попал в посадочную канавку нижней опоры.
- Установите верхнюю чашку и подшипник. Совместите направляющие с метками корпуса.
- Накрутите гайку штока и затяните её динамометрическим ключом с усилием, рекомендованным производителем.
- Плавно отпускайте стяжки, поочерёдно ослабляя каждую. Контролируйте положение пружины, она должна плотно лечь в посадочные места.
После снятия стяжек проверьте, чтобы витки не сместились, а верхняя опора была установлена ровно. Не допускается перекос и люфт.
Порядок сборки опорного подшипника и чашки
Перед началом сборки проверь целостность опорного подшипника: отсутствие люфта, плавность вращения, отсутствие следов ржавчины и трещин. Используй оригинальные или проверенные аналоги – от состояния подшипника зависит управляемость автомобиля.
Установи подшипник на верхнюю часть пружины строго по направлению – выступы на корпусе должны совпасть с посадочными местами на чашке. Несоблюдение ориентации приводит к перекосу стойки и неравномерному износу.
Чашку амортизатора монтируй после подшипника, плотно прижимая её к пружине. Проследи, чтобы виток пружины точно лег в направляющий паз чашки. При смещении возникает риск выстрела пружины при нагрузке.
Не смазывай подшипник густой смазкой: она задерживает абразив и ускоряет износ. Допускается лишь легкая обработка силиконовой смазкой в случае плотного вращения.
Затяжку гайки штока производи с контролем усилия – для большинства моделей Toyota момент составляет 50–60 Н·м. Используй шестигранник или торкс для фиксации штока при затяжке, чтобы не повредить резьбу.
После сборки проверь, чтобы подшипник вращался свободно, без заеданий. При отклонении – разбирать и устранить причину: перекос, неправильная ориентация или загрязнение.
Как затянуть гайки штока без повреждений
Перед затяжкой необходимо зафиксировать шток амортизатора, чтобы избежать его проворачивания. Для этого используйте накидной ключ подходящего размера и шестигранник или торцевую насадку, соответствующую внутреннему профилю штока. Не применяйте газовый ключ или тиски – они оставляют насечки и повреждают поверхность.
Используйте динамометрический ключ для контроля момента затяжки. Для большинства стоек Toyota усилие составляет от 35 до 55 Н·м – точное значение уточняется по сервисной документации конкретной модели. Превышение момента затяжки приводит к деформации опорных подшипников и резьбы, недостаточная затяжка вызывает стуки и разбалтывание узла.
Резьбу предварительно очистите и смажьте графитовой пастой или составом с молибденом, если это допускается производителем. Это исключит заедание и обеспечит равномерное усилие при затяжке.
При наличии самоконтрящихся гаек обязательно используйте новые – их повторная установка приводит к самопроизвольному откручиванию. При работе с обычными гайками применяйте резьбовой фиксатор средней фиксации.
Установка собранной стойки на место и проверка работы
Перед установкой стойки на место убедитесь, что все элементы подвески чисты и не повреждены. Начните с того, что установите стойку в посадочное место на кузове. Зафиксируйте её с помощью крепёжных болтов, но не затягивайте их до конца, чтобы сохранить возможность корректировки.
Сначала поднимите стойку в отверстие и совмещайте её с местом крепления, используя ось амортизатора. После того как стойка будет правильно выровнена, можно установить верхнюю опору, предварительно установив на неё шайбы и уплотнители, если они предусмотрены конструкцией. После этого аккуратно затяните все болты крепления, соблюдая рекомендуемый момент затяжки, указанный в сервисной документации.
После установки стойки на место, необходимо проверить её правильность работы. Для этого несколько раз аккуратно прокачайте подвеску, нажимая на кузов, чтобы проверить реакцию амортизатора. Он должен возвращаться в исходное положение без посторонних звуков или чрезмерных движений.
Затем выполните проверку с помощью установки автомобиля на землю. Обратите внимание на высоту стоек и углы наклона колес. Если все параметры соответствуют норме, затяните болты окончательно, начиная с нижнего крепления амортизатора. Повторно проверьте, чтобы не было люфтов или смещения.
На последнем этапе, проведите тест-драйв на небольшой скорости, чтобы оценить работу подвески. Обратите внимание на отсутствие стуков, вибраций или нестабильного поведения автомобиля при движении. Если всё в порядке, стойка установлена правильно, и амортизатор функционирует должным образом.
Вопрос-ответ:
Какие инструменты понадобятся для сборки стойки амортизатора Toyota?
Для сборки стойки амортизатора Toyota вам понадобятся следующие инструменты: гидравлический домкрат или поднятие автомобиля, ключи для демонтажа колес, торцевые ключи для разборки креплений амортизатора, стяжки для пружины (чтобы безопасно сжать пружину при разборке) и набор для работы с пружинами. Также могут понадобиться монтажные ключи и смазочные жидкости для предотвращения заедания резьбовых соединений.
Как правильно установить амортизатор в стойку на автомобиле Toyota?
Для установки амортизатора в стойку на автомобиле Toyota, прежде всего, следует тщательно осмотреть все компоненты на наличие повреждений. Затем аккуратно установите амортизатор в стойку, убедитесь, что все отверстия и резьбы совпадают с креплениями. После этого затяните крепежные элементы, но не прилагайте чрезмерных усилий, чтобы не повредить детали. Важно, чтобы амортизатор был зафиксирован в правильном положении, иначе это может повлиять на работу подвески автомобиля.
Как безопасно работать с пружинами амортизаторов Toyota?
Работа с пружинами амортизаторов требует особого внимания. Используйте специальные стяжки для пружин, чтобы избежать травм и повреждений. Стягивать пружины нужно поочередно с обеих сторон, чтобы равномерно распределить нагрузку. Убедитесь, что пружины правильно установлены в стойке и не имеют повреждений. Не пытайтесь работать с пружинами без стяжек, так как они могут быть очень опасными при неправильной работе.
Какой порядок сборки стойки амортизатора на Toyota после снятия старых компонентов?
После снятия старых компонентов следует начать сборку стойки амортизатора с установки амортизатора в верхнюю часть стойки. Затем аккуратно вставьте пружину в соответствующий корпус и с помощью стяжек сожмите её до нужного размера. Установите нижний и верхний опорные элементы, тщательно затянув все соединения. После этого можно приступить к установке собранной стойки обратно в подвеску автомобиля и закрепить все крепления в соответствии с рекомендациями производителя.
Какие меры предосторожности нужно соблюдать при сборке стойки амортизатора Toyota?
При сборке стойки амортизатора необходимо соблюдать несколько важных мер предосторожности. Во-первых, обязательно используйте защитные средства (перчатки, очки), чтобы избежать травм. Во-вторых, при работе с пружинами всегда применяйте стяжки, чтобы избежать их неконтролируемого расклинивания. Также следите за правильной установкой всех деталей, чтобы избежать их повреждения. Если не уверены в своих силах, лучше обратиться к специалисту, так как неправильная сборка стойки может повлиять на безопасность автомобиля.
Как правильно собрать стойку амортизатора на Toyota шаг за шагом?
Для сборки стойки амортизатора на Toyota нужно придерживаться следующих этапов. Сначала снимите старую стойку с автомобиля. Для этого ослабьте болты крепления стойки к кузову и снимите ее. Далее подготовьте новую стойку: установите на нее амортизатор и пружину, аккуратно фиксируя все элементы. На некоторых моделях Toyota потребуется специальный инструмент для сжатия пружины. После того как пружина будет установлена, закрепите все элементы в правильной последовательности. Убедитесь, что стойка правильно выровнена и все крепления надежно затянуты. Завершающим этапом является установка стойки на место на автомобиле, закрепление ее болтами и проверка работы амортизатора.
Какие инструменты и детали нужны для сборки стойки амортизатора на Toyota?
Для сборки стойки амортизатора на Toyota понадобятся стандартные инструменты, такие как ключи, гаечные ключи, отвертки, а также специализированные инструменты, например, компрессор пружин (для безопасного сжатия пружины), съемники для снятия старых компонентов, и торцевые ключи для работы с болтами крепления. Обязательно проверьте, чтобы все детали (амортизатор, пружина, опорные подшипники, защитные чехлы и болты) были качественными и подходили для вашей модели автомобиля. Все детали можно приобрести в автозапчастях или специализированных магазинах для автомобилей Toyota. Неправильная установка или использование ненадежных комплектующих может привести к поломкам или неправильной работе подвески.
