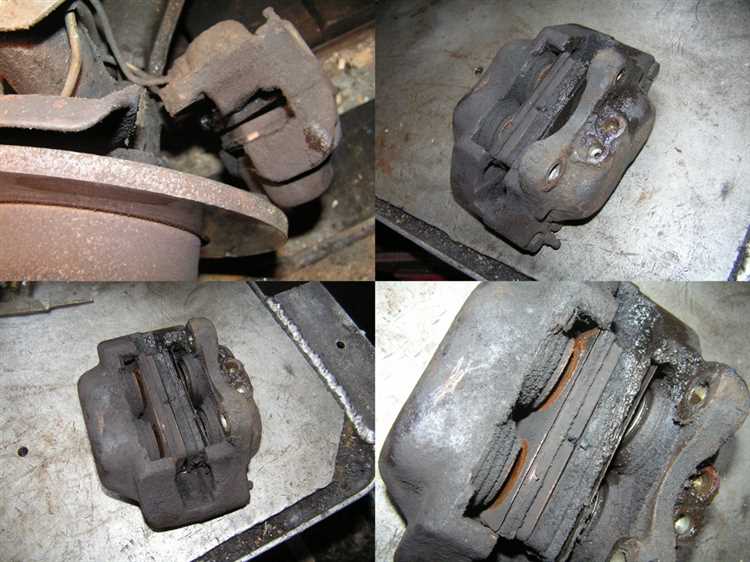

При сборке левого суппорта на автомобилях Volvo особое внимание следует уделять состоянию направляющих, поршня и уплотнительных элементов. Даже минимальные загрязнения или повреждения могут привести к неравномерному прижатию колодок и перегреву тормозного диска.
Перед началом работы необходимо убедиться в наличии всех компонентов ремкомплекта: пыльников, уплотнительных колец, направляющих втулок, смазки, а также исправного поршня. Для моделей Volvo V70, S60 и XC70 2000–2016 годов поршень должен иметь диаметр 43 мм. Использование неподходящих комплектующих может привести к утечке тормозной жидкости и потере давления в системе.
Поверхности цилиндра и поршня обязательно очищаются от ржавчины и старой смазки с помощью мягкой металлической щетки и спиртосодержащего очистителя. Уплотнительное кольцо устанавливается строго в посадочную канавку внутри цилиндра без перекручивания. Смазку наносят только тонким равномерным слоем – избыток может препятствовать ходу поршня.
Проверка свободного хода направляющих производится до установки суппорта на поворотный кулак. Направляющие не должны заедать при ручном перемещении, допустимое усилие – не более 5 Н·м. При малейшем подклинивании следует заменить втулки или направляющие болты.
После сборки суппорт прокачивается до удаления воздуха, проверяется герметичность соединений и отсутствие люфта. Заключительным этапом становится проверка равномерности прижатия колодок и пробный тормозной цикл на скорости до 30 км/ч.
Подготовка рабочего места и инструментов для сборки суппорта
Перед началом сборки левого суппорта Volvo необходимо обеспечить порядок и доступность всех необходимых элементов. Рабочее место должно быть хорошо освещено, защищено от пыли и посторонних загрязнителей. Поверхность – ровная, устойчивая к воздействию тормозной жидкости.
- Установите чистый металлический или пластиковый лоток для деталей, чтобы исключить их контакт с грязными поверхностями.
- Подготовьте перчатки из нитрила – они устойчивы к тормозной жидкости и не оставляют волокон.
- Используйте ветошь без ворса или одноразовые салфетки для удаления загрязнений с деталей.
Инструменты, которые должны быть под рукой:
- Торцовые головки и трещотка – предпочтительно с удлинителем и карданом для труднодоступных мест.
- Ключ-шестигранник 7 мм – для направляющих пальцев суппорта Volvo.
- Динамометрический ключ – для затяжки с точным моментом, например, 35 Н·м для направляющих болтов.
- Щетка по металлу – для очистки посадочных мест от ржавчины.
- Медная или керамическая смазка – только для внешней части направляющих и обратной стороны тормозных колодок.
- Фторопластовая смазка – для внутренней части направляющих пальцев (совместимая с резиновыми пыльниками).
- Тормозной очиститель – аэрозоль для удаления остатков старой смазки и пыли с корпуса суппорта.
- Набор для прокачки тормозной системы – если требуется демонтаж поршня и замена манжет.
Проверьте целостность новых комплектующих: поршень, манжеты, пыльники, направляющие пальцы, болты. Все должно быть совместимо с моделью суппорта. Расположите элементы в порядке сборки – это исключит ошибки и ускорит процесс.
Очистка корпуса суппорта от загрязнений и старой смазки
Снимите остатки тормозной жидкости и грязи с корпуса суппорта с помощью ветоши, смоченной в ацетоне или специализированном очистителе тормозов. Избегайте применения бензина – он оставляет масляную пленку.
Старая смазка в направляющих каналах удаляется щеткой из латуни и промывается карбклинером. Особое внимание уделите посадочным местам направляющих пальцев – малейшие остатки загрязнений могут привести к подклиниванию.
Очищайте пазы под пыльники деревянной шпажкой или пластиковым инструментом – металл может повредить алюминиевый сплав корпуса. Если в пазах наблюдаются следы коррозии, аккуратно удалите налет мелкой шкуркой (зерно не крупнее Р600).
После механической очистки промойте корпус еще раз очистителем и продуйте сжатым воздухом. Все каналы и отверстия должны быть полностью сухими и чистыми. Оцените состояние уплотнительных посадок – любые повреждения потребуют замены суппорта или его части.
Установка нового поршня в цилиндр суппорта
Перед установкой убедитесь, что внутренняя поверхность цилиндра очищена от коррозии, нагара и остатков тормозной жидкости. Используйте мягкую металлическую щетку и тормозной очиститель. Повреждения стенок цилиндра недопустимы – при наличии раковин или задиров необходима замена корпуса суппорта.
Смажьте внутреннюю поверхность цилиндра и поршень специальной тормозной смазкой, совместимой с резиновыми уплотнителями. Не используйте минеральные масла – это приведёт к разрушению манжет.
Установите новое уплотнительное кольцо (манжету) в посадочную канавку внутри цилиндра. Манжета не должна быть перекручена. Затем вставьте пыльник в паз на поршне, убедившись, что он полностью прилегает по окружности.
Совместите поршень с осью цилиндра строго по центру. Вдавливайте его внутрь медленно, равномерно распределяя усилие. Не допускается перекос – он приведёт к повреждению манжеты. Используйте деревянный брусок или пластиковый толкатель, чтобы избежать повреждения хромированного покрытия поршня.
После полного захода поршня внутрь, зафиксируйте наружную часть пыльника в канавке на корпусе цилиндра. Убедитесь, что весь пыльник плотно сидит и не имеет складок. Нарушение герметичности приведёт к быстрому износу нового поршня.
Монтаж направляющих пальцев и их смазка
Перед установкой направляющих пальцев необходимо тщательно очистить посадочные отверстия в скобе суппорта от старой смазки и загрязнений. Используйте щетку по металлу и обезжириватель на основе изопропанола. Повреждённые пыльники подлежат обязательной замене.
Подберите специализированную смазку для направляющих суппортов с высокой термостойкостью, например, Molykote G-3407 или TRW PFG110. Нельзя использовать медную или графитовую пасту – они нарушают работу резиновых втулок и вызывают закисание.
Наносите смазку тонким слоем по всей длине пальца, избегая попадания на резьбовую часть. Плотно вставьте палец в направляющую втулку до характерного щелчка, подтверждающего посадку в стопорном кольце. После установки проверьте, что палец двигается без рывков и заеданий.
Закрутите фиксирующие болты моментом 28 Н·м (при условии применения фиксирующего герметика средней фиксации). Избегайте перетяжки – это деформирует втулку и ограничивает подвижность пальца.
Проверьте герметичность пыльников. При нажатии на палец должен ощущаться упругий отклик без усилия. После сборки обработайте соединения антикоррозионным средством.
Сборка и установка пыльников и манжетов
Перед установкой очистить канавки под пыльники и манжеты от старой смазки, грязи и окислов. Использовать пластиковую щетку и очиститель тормозов. Поверхности должны быть сухими и чистыми.
Для установки манжеты:
- Осмотреть цилиндр на наличие задиров и коррозии. Недопустимые дефекты – причина замены корпуса суппорта.
- Обильно нанести тормозную смазку на внутреннюю поверхность цилиндра и внешнюю сторону новой манжеты.
- Вставить манжету в канавку внутри цилиндра без перекрутов. Убедиться, что манжета полностью зафиксирована по окружности.
Установка пыльника:
- Нанести тонкий слой силиконовой смазки на кромки пыльника и край поршня.
- Надеть пыльник на поршень до защелкивания внутреннего бурта в кольцевую проточку.
- Аккуратно ввести поршень в цилиндр, контролируя, чтобы внешний бурт пыльника зашел в посадочную канавку на корпусе.
- Не допускать перекоса – движение поршня должно быть равномерным, без усилий.
После сборки проверить герметичность: пыльник должен плотно прилегать, без складок. При наличии люфта или неплотного прилегания – переустановить, иначе внутрь быстро попадет влага и грязь.
Фиксация тормозных колодок в суппорте
Для надежной фиксации тормозных колодок в суппорте Volvo необходимо правильно установить колодки, чтобы они не смещались во время работы тормозной системы. Процесс фиксации начинается с того, что тормозные колодки должны точно входить в специальные направляющие в суппорте, обеспечивая их правильное положение.
Перед установкой колодок очистите все контактные поверхности, чтобы исключить попадание грязи или посторонних материалов. На контактные поверхности тормозных колодок и суппорта можно нанести тонкий слой смазки, рекомендованной производителем, что обеспечит лучшую подвижность колодок и предотвратит их заедание.
Проверка направляющих – важный этап. Они должны быть в хорошем состоянии и не иметь повреждений. При необходимости направляющие нужно очистить и смазать. Убедитесь, что зазоры между колодками и направляющими равномерны, а сами колодки не имеют излишних люфтов.
После установки колодок их необходимо зафиксировать с помощью удерживающих пружин или зажимов, предусмотренных конструкцией суппорта. Убедитесь, что удерживающие элементы надежно закреплены и не могут ослабить свою фиксацию при торможении. В случае использования пружин, они должны быть установлены в специальные канавки на колодках, что предотвращает их смещение.
После установки всех элементов важно проверить работу тормозной системы. Прокачайте тормоза, чтобы убедиться в правильности монтажа и отсутствии люфтов в конструкции. Это также позволит исключить возможные шумы при эксплуатации.
Проверка подвижности всех элементов суппорта
Для обеспечения правильной работы тормозной системы важно проверить подвижность всех элементов левого суппорта Volvo. Неправильная подвижность может привести к неравномерному износу тормозных колодок, перегреву системы и снижению эффективности торможения.
1. Проверка скобы суппорта. Осмотрите скобу на наличие заеданий или деформаций. Убедитесь, что она свободно перемещается по направляющим. Для этого аккуратно попробуйте вручную передвигать скобу вбок. Если скоба не двигается без усилий, необходимо очистить направляющие и смазать их специальным антифрикционным составом.
2. Подвижность поршня. Поршень должен свободно перемещаться в своем посадочном месте, не заедая. Для проверки используйте подходящий инструмент для вытягивания поршня. Если поршень двигается туго или вовсе не двигается, это свидетельствует о необходимости замены пыльника или обработки поршня от загрязнений.
3. Направляющие штифты. Направляющие штифты должны быть чистыми и не иметь признаков ржавчины или износа. Проверьте их, сняв суппорт с тормозного диска. При нормальной работе штифты должны легко вставляться и извлекаться из своих посадочных мест, при этом они не должны заедать или быть сильно изношены.
4. Смазка элементов. После очистки и проверки всех движущихся частей примените соответствующую смазку на направляющие и поршни. Используйте смазку, рекомендованную производителем, чтобы предотвратить преждевременный износ и коррозию. Избегайте попадания смазки на тормозной диск или колодки.
5. Проверка состояния пыльников. Пыльники должны быть целыми и не иметь трещин. Если пыльник поврежден, это может привести к попаданию грязи и воды в механизм суппорта, что нарушит подвижность поршня. Замените поврежденные пыльники немедленно.
После завершения проверки всех элементов суппорта, проведите тест на его работу. Убедитесь, что суппорт плавно и равномерно тормозит при использовании тормоза.
Установка суппорта на поворотный кулак и подключение тормозного шланга
Перед установкой суппорта на поворотный кулак убедитесь, что поверхность контакта кулака и суппорта чистая и свободна от грязи или повреждений. Подготовьте необходимые инструменты: гаечный ключ, динамометрический ключ, смазку для резьбовых соединений, а также новый тормозной шланг, если это требуется.
1. Установите суппорт на поворотный кулак, совмещая монтажные отверстия суппорта с соответствующими отверстиями на кулаке. Убедитесь, что суппорт стоит ровно и не перекошен.
2. Закрепите суппорт с помощью болтов, заранее смазав резьбу специальной смазкой для предотвращения коррозии и облегчения последующего демонтажа. Затягивайте болты крест-накрест для равномерного распределения усилия.
3. Используйте динамометрический ключ для затяжки болтов с рекомендованным моментом. Обычно для крепления суппорта на Volvo требуется момент около 80-100 Нм, но всегда уточняйте точные данные в сервисной документации.
4. Подключение тормозного шланга. Перед подключением убедитесь, что шланг не поврежден. На его концах должны быть новые уплотнительные кольца, которые обеспечат герметичность соединений.
5. Подсоедините тормозной шланг к суппорту, аккуратно затягивая соединение с помощью ключа, чтобы избежать утечек. Проверяйте, чтобы шланг не был перекручен или пережат. Для обеспечения долговечности рекомендуется использовать силиконовую смазку на резьбовых соединениях.
6. После подключения шланга тщательно проверяйте систему на наличие протечек тормозной жидкости. Для этого можно аккуратно прокачать тормоза и осмотреть все соединения на наличие капель.
7. Убедитесь, что тормозной шланг не мешает работе подвески и находится на достаточном расстоянии от вращающихся элементов, чтобы избежать его повреждения в процессе эксплуатации.
Вопрос-ответ:
Как правильно разобрать левый суппорт на Volvo для замены?
Для начала нужно поднять машину с помощью домкрата и установить под нее подставки для безопасности. Затем снимите колесо. Ослабьте крепежные болты суппорта, но не снимайте их до конца, чтобы легче было работать с тормозным механизмом. После этого аккуратно отсоедините суппорт от тормозного диска. Помните, что тормозные шланги не должны подвергаться чрезмерному натяжению. Лучше всего использовать специальный инструмент для снятия суппорта.
Какие инструменты понадобятся для сборки левого суппорта Volvo?
Для сборки суппорта вам понадобятся: гаечные ключи, набор торцевых головок, динамометрический ключ для точной затяжки болтов, а также специальный съемник для пружин. Если вы планируете снимать тормозной диск, может понадобиться молоток для легкого выбивания деталей.
Как правильно установить новые тормозные колодки при сборке левого суппорта Volvo?
При установке новых тормозных колодок необходимо следить за их правильным размещением на скобе суппорта. Убедитесь, что направляющие и зажимы находятся на своих местах, и аккуратно вставьте колодки в суппорт. Проверьте, чтобы колодки не перекосились и не имели излишнего зазора. Также стоит смазать направляющие для предотвращения коррозии и износа.
Какие ошибки часто допускаются при сборке левого суппорта на Volvo?
Одной из частых ошибок является неправильная затяжка болтов. Это может привести к повреждению тормозной системы. Также стоит быть осторожным при установке тормозных шлангов — их не следует перетягивать или сильно изгибать, чтобы избежать утечек тормозной жидкости. Необходимо также внимательно следить за расположением тормозных колодок, чтобы они сидели ровно и не создавали дополнительное трение.
Что нужно делать, если при сборке левого суппорта Volvo не получается установить все детали?
Если детали не устанавливаются, первым делом проверьте, все ли элементы суппорта и тормозной системы подходят по модели и размеру. Также убедитесь, что все отверстия для болтов и направляющих совпадают. Возможно, понадобится немного подправить детали или использовать дополнительные инструменты для их правильной установки. Если проблема не решается, рекомендуется обратиться к профессионалу для дальнейшего устранения неисправности.
Как правильно собрать левый суппорт на Volvo?
Для правильной сборки левого суппорта на Volvo нужно следовать пошаговой инструкции. Первоначально необходимо снять колесо и обезопасить машину с помощью домкрата. Далее откручиваем крепежные элементы суппорта, после чего аккуратно снимаем его с тормозного диска. После снятия старого суппорта осматриваем его на наличие повреждений и износа, особенно важен внешний вид направляющих. Если требуется замена, меняем прокладки и поршни. Устанавливаем новый суппорт, следя за правильностью его положения. Все крепежные болты должны быть затянуты в соответствии с рекомендуемым моментом затяжки. Не забывайте про проверку тормозной жидкости после установки. В конце ставим колесо и проверяем работу тормозной системы.
