Как правильно ставить шрус на volvo

При замене ШРУС на автомобилях Volvo критично соблюдать правильное положение шарнира относительно ступицы и полуоси. Даже незначительный перекос приводит к ускоренному износу шлицев и уплотнений. Для моделей Volvo XC60, V70 и S60 актуальны внутренние ШРУС с диаметром шлицев 33 мм и наружные с диаметром 27 мм, с моментом затяжки ступичной гайки 120 Н·м + 45°.

Перед установкой необходимо тщательно очистить шлицы полуоси и ступицы от старой смазки и коррозии. Используется только оригинальная смазка GKN или её аналог с дисульфидом молибдена. На шлицы наносится ровный слой, исключающий пустоты. Полуось вставляется строго по оси, без проворотов и рывков. При закручивании ступичной гайки важно применять динамометрический ключ с проверенной калибровкой, чтобы исключить деформацию подшипника ступицы.

После установки проверяется свободный ход ШРУС и отсутствие люфтов. Для автомобилей с системой DSTC рекомендуется провести адаптацию угловых датчиков после замены, чтобы избежать ошибок стабилизации. Поддомкрачивание следует выполнять строго под штатные точки, чтобы не нарушить геометрию подвески.

Выбор совместимого ШРУС по VIN и техническим параметрам

Идентификация точной модели ШРУС для Volvo начинается с расшифровки VIN-кода. Первые три символа определяют производителя и тип платформы. С 4 по 9 символы уточняются серия, тип кузова и система привода. Последние восемь символов позволяют точно установить год выпуска, завод-изготовитель и порядковый номер.

• Определите код двигателя (например, B5254T2), так как диаметр шлицев и фланцевого соединения отличается между бензиновыми и дизельными версиями.
• Учитывайте тип коробки передач. Для МКПП и АКПП применяются разные длины полуосей и соответственно разные размеры наружных и внутренних ШРУСов.
• Проверьте диаметр и количество шлицов на приводном валу. Для моделей Volvo XC70 (P2) типично наружный ШРУС с 26 шлицами и диаметром 94 мм, для V70 – варианты с 25 шлицами и диаметром 90 мм.
• Убедитесь в совместимости по креплению. Например, на Volvo S60 первого поколения используется ШРУС с фланцем на 6 болтов, в то время как на XC90 возможен тип «трипод» без фланцевого крепления.
• Проверьте наличие ABS-зубчатого кольца и его модификацию. Некоторые версии оснащены кольцом на 48 зубьев, другие – на 50 зубьев. Несоответствие приведёт к ошибкам ABS/ESP.

1. Запросите оригинальный номер детали (OEM) по VIN через дилера или каталог Volvo VIDA.
2. Сравните параметры с аналогами. Например, оригинал 31216186 допускает замену на GKN 304162 или SKF VKJA 3016 при полном совпадении размеров.
3. Избегайте универсальных ШРУСов без точной привязки к модели. Они часто не соответствуют по углам сочленения и длине вала.
4. Перед заказом измерьте диаметр корпуса ШРУС и длину от шлицев до фланца. Погрешность более 1 мм вызывает перекосы при установке.

Точный подбор исключает несовместимость, сокращает риск ошибок при монтаже и увеличивает ресурс узла.

Подготовка инструментов и расходных материалов для замены ШРУС

Для замены ШРУС на Volvo потребуется минимальный, но точно подобранный комплект инструментов. Основу составляют трещотка с головками на 13, 17 и 32 мм, вороток с длинной трубкой для увеличения рычага, шестигранники на 5 и 6 мм, набор TORX (T25-T50), монтировка длиной не менее 400 мм, молоток массой 500–800 г и резиновая киянка.

Из специализированного инструмента нужен съемник для внешнего ШРУС и хомутов пыльника. Если съемника нет, допускается использование зубила и молотка для сбивания ШРУСа с вала, но это увеличивает риск повреждения шлицев.

Расходные материалы включают новый комплект ШРУС (граната, пыльник, смазка, стопорное кольцо, хомуты). Смазка должна быть в комплекте или соответствовать требованию NLGI 2 на основе дисульфида молибдена (MoS₂). Пыльник выбирается из термостойкого термоэластопласта (TPE) или термопластичного полиуретана (TPU), если машина эксплуатируется в регионах с резкими перепадами температур.

Обязательно приготовить обезжириватель (ацетон или изопропиловый спирт), чистые безворсовые салфетки, фиксатор резьбы средней фиксации (например, Loctite 243) для болтов ступицы и новой гайки ШРУС. Новая гайка должна быть самоконтрящейся или идти в комплекте с оригинальным ШРУС.

Важно: заранее осмотрите приводной вал на наличие коррозии и износа шлицев. При малейших сомнениях готовьте шлифовальную шкурку зернистостью P600–P800 и медную смазку для защиты шлицевого соединения при сборке.

Демонтаж ступицы и привода без повреждения компонентов

Перед началом работы необходимо ослабить центральную гайку привода, пока автомобиль стоит на колесах. Используйте вороток с длинной рукояткой и головку на 32 мм с прочным профилем, чтобы избежать срыва граней.

После вывешивания автомобиля и снятия колеса зафиксируйте поворотный кулак, чтобы исключить лишние нагрузки на шаровые опоры. Для этого применяйте деревянный клин между рычагом и кулаком. Отсоедините датчик ABS от ступицы, чтобы исключить его повреждение при снятии привода.

Открутите крепления нижнего рычага к поворотному кулаку. При использовании съемника шаровых опор выбирайте инструмент с прямыми захватами и винтом с мелкой резьбой, чтобы равномерно развивать усилие без деформации.

Вытолкните привод из ступицы, используя медный или алюминиевый керн. Не применяйте стальные оправки – они повреждают резьбу и шлицевую часть. Если привод закис, равномерно простучите ступицу вокруг посадочного отверстия привода бронзовым молотком.

После освобождения внешней части привода зафиксируйте внутреннюю гранату стяжкой или проволокой, чтобы избежать выпадения шариков. При отсоединении внутреннего ШРУСа от коробки (если используется шлицевое соединение без стопорного кольца) аккуратно подденьте корпус монтажной лопаткой, направляя усилие строго вдоль оси.

Если привод фиксируется стопорным кольцом, используйте короткие рывки монтажкой по корпусу гранаты. Не прикладывайте постоянное давление – это деформирует уплотнительные элементы коробки передач.

Осмотрите посадочные поверхности привода и ступицы. При наличии следов коррозии удалите их латунной щеткой. Не применяйте абразивы – они увеличивают зазоры в соединении.

Очистка посадочных мест и проверка состояния сопрягаемых деталей

Перед установкой ШРУС необходимо полностью удалить остатки старой смазки с посадочных поверхностей. Используйте чистую ветошь и обезжириватель на основе изопропанола или ацетона. Особое внимание уделяйте внутренним шлицам ступицы и валу привода – даже небольшие загрязнения могут вызвать перекос или неполное прилегание деталей.

Проверьте шлицы на наличие износа и забоин. Ширина шлица не должна отличаться более чем на 0,1 мм по всей длине. Используйте щуп или калиброванный штангенциркуль для контроля зазоров. Если обнаружены задиры, их аккуратно устраняют надфилем с зернистостью не ниже P600, избегая снятия избыточного металла.

Осмотрите посадочные плоскости на наличие коррозии. Легкий налёт удаляют металлической щёткой из латуни. При наличии глубоких раковин поверхность следует обработать абразивной губкой с зерном P320 и повторно проверить прилегание. Недопустимо наличие трещин и сколов – такие детали требуют замены.

Проверьте целостность стопорных колец и шпоночных пазов. Если стопорное кольцо деформировано или потеряло упругость, его меняют на новое с точными размерами по каталогу Volvo. Шпоночный паз должен иметь чёткие грани без скруглений.

Перед окончательной установкой обработайте шлицы тонким слоем свежей высокотемпературной смазки (например, Molykote BR2 Plus) в объёме не более 1 г на шлицевое соединение. Это предотвратит сухое трение и коррозию.

Правильная установка ШРУС на шлицы полуоси без перекоса

Для надежной фиксации ШРУС на полуоси Volvo требуется строгая последовательность действий. Несоблюдение точности приводит к повреждению шлицов и снижает ресурс узла.

1. Очистить шлицы полуоси от старой смазки, загрязнений и коррозии с помощью металлической щетки и обезжиривающего состава. Следы износа на шлицах недопустимы.

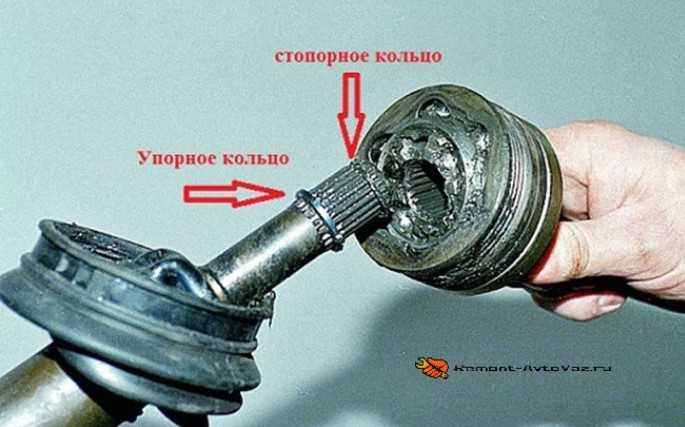

2. Проверить состояние стопорного кольца на конце полуоси. Оно должно быть без деформаций и равномерно выступать из канавки.
3. Нанести на шлицы ровный слой свежей смазки CV Joint типа MoS2, не допуская избыточного количества – не более 1 г на шлицевую часть. Это предотвращает гидроудар при установке.
4. Совместить шлицы ШРУС с полуосью строго по оси. Наклон более 3° увеличивает риск смятия зубьев.
5. Надавить на ШРУС равномерно, без перекоса. При правильной установке раздаётся чёткий щелчок – стопорное кольцо входит в паз ШРУС.
6. Проверить фиксацию: потянуть ШРУС на себя. Отсутствие продольного люфта подтверждает надёжную посадку.

Не допускается использование молотка или других ударных инструментов. При необходимости применяют мягкий деревянный брусок и лёгкие удары киянкой строго по оси полуоси.

• Максимальное допустимое усилие нажатия – до 100 Н.
• Допуск на соосность при установке – не более 0,5 мм.
• Избыточная смазка удаляется перед окончательной сборкой пыльника.

Момент затяжки ступичной гайки и контроль натяга подшипника

Для ступичной гайки рекомендуется затягивать с моментом, указанным в сервисной документации, обычно это 230–260 Н·м. Использование динамометрического ключа является обязательным для точного контроля момента затяжки, так как излишняя сила может повредить подшипник или ступицу. Момент затяжки должен быть проверен при установке нового подшипника или после его демонтажа.

После затяжки гайки важно провести контроль натяга подшипника. Для этого следует выполнить несколько простых шагов. Вращение ступицы должно быть плавным, без заметных заеданий и люфта. При наличии люфта подшипник требует замены. Также рекомендуется проверять шум в подшипнике при вращении – его отсутствие свидетельствует о нормальном натяге.

Необходимо помнить, что слишком сильная затяжка может привести к перегреву подшипника, а слабая – к его излишнему люфту. Именно поэтому точный контроль натяга и момент затяжки критичны для долговечности компонентов.

Проверка герметичности пыльника и уровня смазки после сборки

После установки ШРУСа на Volvo важно убедиться в правильности сборки пыльника и уровне смазки. Некачественная сборка может привести к утечке смазки и повреждению компонентов привода.

Первый шаг – проверка герметичности пыльника. Необходимо осмотреть пыльник на наличие повреждений, трещин или излишков смазки, вытекающих из его края. Герметичность обеспечивается за счет правильного натяжения и установки хомутов. Хомут должен быть затянут равномерно, без перекосов, с гарантией плотного прилегания пыльника к корпусу ШРУСа. Для этого используйте специальный инструмент для затяжки хомутов, чтобы исключить риск их ослабления в процессе эксплуатации.

Если пыльник натянут неправильно, то в процессе работы компоненты могут подвергаться попаданию грязи и влаги, что ускоряет износ. Для проверки герметичности можно аккуратно осмотреть соединение пыльника с корпусом, чтобы убедиться, что нет следов смазки за пределами пыльника. Важно также проверить, чтобы хомут не был поврежден, а его края не выступали, что также может вызвать утечку.

После установки важно проверить уровень смазки внутри пыльника. Уровень должен быть достаточным для нормальной работы ШРУСа, но не избыточным, чтобы не происходило вытекания смазки через пыльник. Для этого аккуратно встряхните сборку и, если смазка слишком сильно перемещается, возможно, ее уровень слишком высок. В случае недостаточного количества смазки – добавьте её через отверстие пыльника с использованием специальной смазочной жидкости для ШРУСов.

Проверку уровня смазки можно также выполнить после нескольких первых поездок, поскольку избыточная смазка может выйти при первых нагрузках. Важно следить за состоянием пыльника и смазки регулярно, чтобы избежать быстрого износа ШРУСа.

Вопрос-ответ:

Как правильно установить ШРУС на Volvo, чтобы избежать ошибок?

Для правильной установки ШРУС на Volvo важно следовать нескольким основным этапам. Во-первых, перед началом работы необходимо поднять автомобиль на домкрате, снять колесо и открутить старый ШРУС. Далее важно тщательно очистить все элементы от грязи и старой смазки. При установке нового ШРУСа стоит обратить внимание на его ориентацию и закрепить все крепежные элементы в правильном положении, чтобы избежать перекосов. Также важно не забывать про проверку уровня смазки в подвеске.

Как избежать перекосов при установке ШРУС на Volvo?

Чтобы избежать перекосов при установке ШРУС, необходимо следить за точным выравниванием всех частей. Убедитесь, что вал и шарнир соединяются под прямым углом, а не с наклоном, так как это может привести к быстрому износу. Для этого можно использовать специальные приспособления для фиксации компонентов на месте, чтобы они не смещались во время сборки. Также важно, чтобы ШРУС был установлен в правильную позицию относительно вала, и не забывать тщательно затянуть все крепежные элементы.

Какие инструменты нужны для установки ШРУС на Volvo?

Для установки ШРУС на Volvo понадобятся несколько стандартных инструментов. В первую очередь, вам понадобятся ключи и головки для откручивания крепежей, а также съемник для удаления старого ШРУСа. Также полезен будет домкрат для подъема автомобиля и фиксатор для стабилизации валов. Для более точной установки может потребоваться специальный инструмент для выравнивания компонентов или проверка их положения на глаз.

Какие ошибки часто совершаются при установке ШРУС на Volvo и как их избежать?

Часто при установке ШРУС на Volvo допускаются ошибки, такие как неправильная установка или недостаточная смазка, что приводит к быстрому износу. Также важно тщательно следить за состоянием пыльников, так как их повреждение может привести к попаданию грязи и воды в ШРУС, что ускоряет его разрушение. Чтобы избежать этих ошибок, необходимо использовать качественные комплектующие и внимательно следить за каждым этапом установки, проверяя все соединения перед сборкой.

Как долго прослужит ШРУС на Volvo после правильной установки?

Срок службы ШРУС после правильной установки зависит от множества факторов, включая качество используемых деталей, стиль вождения и условия эксплуатации автомобиля. В среднем, если установка была выполнена без ошибок, а детали были правильно выбраны, ШРУС может прослужить от 100 000 до 150 000 км. Важно регулярно проверять состояние пыльников и следить за уровнем смазки, чтобы избежать преждевременного износа.

Как правильно установить ШРУС на Volvo, чтобы избежать ошибок и перекосов?

Для установки ШРУСа на Volvo без ошибок и перекосов важно соблюдать несколько ключевых шагов. Во-первых, необходимо тщательно подготовить рабочее место, убедившись, что автомобиль находится на устойчивой поверхности, а колеса не двигаются. Второй этап — снятие старого ШРУСа. Для этого снимите колесо и тормозной механизм, после чего открутите все крепления, удерживающие ШРУС. Важно помнить, что перед установкой нового ШРУСа нужно очистить посадочное место от грязи и старой смазки. Затем, при установке нового ШРУСа, следует внимательно следить за правильностью его положения. Если детали не входят без усилий, не стоит использовать излишнюю силу. Не забудьте использовать качественную смазку и проверяйте, чтобы ШРУС был установлен без перекосов. После установки проверьте, чтобы элемент надежно фиксировался, и убедитесь, что не возникли люфты в механизме.

Какие ошибки могут возникнуть при установке ШРУСа на Volvo и как их избежать?

Одной из самых частых ошибок при установке ШРУСа на Volvo является неправильная установка компонента, что приводит к перекосам и повышенному износу. Чтобы избежать этого, необходимо следить за правильностью ориентации ШРУСа на валу. Еще одна ошибка — это использование неподобающей смазки, которая может привести к быстрому износу ШРУСа. Также важно не переусердствовать при затягивании крепежных элементов. Избыточное усилие может повредить резьбу и привести к утечке смазки. Наконец, не стоит забывать о необходимости проверки состояния пыльников, которые защищают ШРУС от грязи и влаги. Если пыльник поврежден, его следует заменить, так как это может существенно повлиять на срок службы ШРУСа и на работу всего привода.
