Датчик положения коленчатого вала (ДПКВ) на дизельном Mercedes Vito отвечает за синхронизацию системы зажигания и подачи топлива. При его неисправности двигатель может не запускаться, нестабильно работать или глохнуть во время движения. Наиболее частые признаки – отсутствие запуска, провалы при разгоне, нестабильные обороты и ошибка P0335 в памяти ЭБУ.

Для диагностики потребуется мультиметр, сканер OBD-II и доступ к разъёму датчика. Располагается он рядом с маховиком, в нижней части блока цилиндров со стороны коробки передач. Перед началом работ обязательно отключите минусовую клемму аккумулятора.

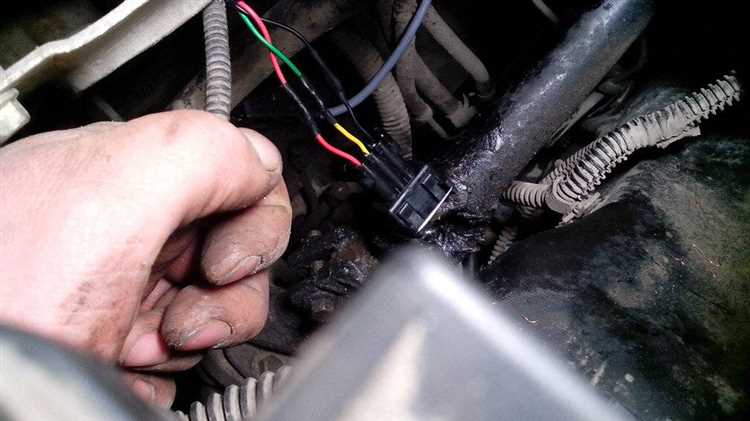

Сначала проверьте целостность проводки: визуально осмотрите кабель на перегибы, трещины и следы нагрева. Затем измерьте сопротивление между контактами датчика – исправный элемент должен показывать около 900–1200 Ом. Также можно проверить выходной сигнал: при прокрутке стартером на выходе должен появляться импульс переменного напряжения до 2 В.

Если напряжения нет, а сопротивление вне допустимых значений – датчик подлежит замене. Обратите внимание, что на некоторых модификациях Vito используется индуктивный тип ДПКВ, который требует точного зазора между сердечником и зубчатым венцом маховика – не более 1 мм. Несоблюдение этого параметра приводит к нестабильному сигналу и ошибкам синхронизации.

Признаки неисправности датчика коленвала на дизельном Vito

Один из первых признаков – затруднённый или вовсе невозможный запуск двигателя при тёплом моторе. После длительной остановки, когда двигатель остывает, запуск может происходить без проблем. Это связано с изменением сопротивления датчика при нагреве.

Во время движения может наблюдаться внезапное отключение двигателя без предварительных симптомов. Особенно это характерно при резком снижении оборотов, например, при торможении или переключении передач.

Неустойчивая работа на холостом ходу – двигатель может «плавать» в оборотах, глохнуть или нестабильно реагировать на педаль акселератора. Это вызвано нарушением синхронизации между работой ТНВД и положением коленчатого вала.

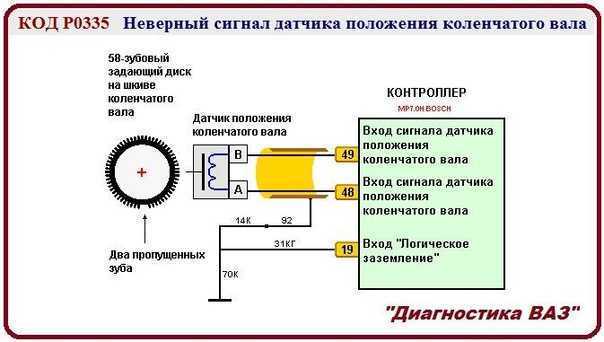

Отсутствие сигнала с датчика фиксируется в памяти блока управления двигателем. При диагностике через OBD2 сканер может появиться ошибка P0335 или аналогичные, указывающие на неисправность цепи датчика положения коленчатого вала.

Также возможно увеличение расхода топлива, так как блок управления переходит в аварийный режим, используя усреднённые значения для расчёта впрыска, что снижает общую эффективность работы дизеля.

Где находится датчик коленвала на Mercedes Vito CDI

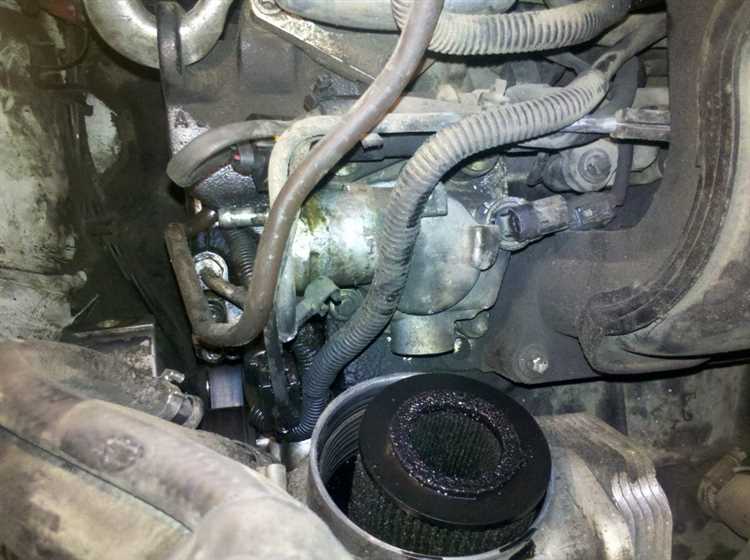

Датчик положения коленчатого вала (датчик коленвала) на дизельных двигателях Mercedes Vito CDI расположен в нижней части двигателя, рядом с маховиком. Конкретное место – блок цилиндров в районе стыка с коробкой передач, обычно со стороны пассажира.

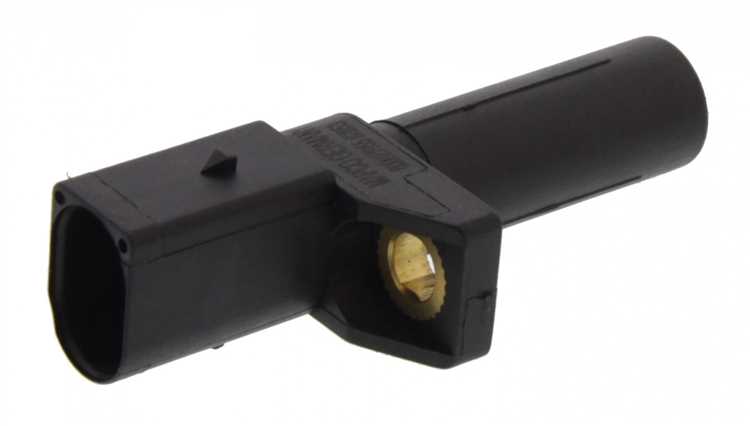

Для доступа к нему необходимо поднять переднюю часть автомобиля и снять защиту картера. Визуально датчик выглядит как цилиндрический элемент, входящий в блок двигателя, с выходящим от него разъёмом и кабелем. Он закреплён одним болтом под ключ Torx Е8 или Е10, в зависимости от модели двигателя.

Совет: отключите клемму аккумулятора перед демонтажем, чтобы исключить короткое замыкание. После отсоединения разъёма и откручивания болта датчик можно аккуратно вынуть, слегка покачивая его из стороны в сторону.

Типичный двигатель OM646 или OM611 требует особой осторожности при демонтаже – не допускайте попадания грязи в посадочное отверстие датчика.

Необходимые инструменты для проверки датчика коленвала

Для точной диагностики датчика положения коленчатого вала на Mercedes Vito с дизельным двигателем необходимо подготовить следующий набор инструментов и оборудования:

Наличие указанных инструментов обеспечивает точную проверку и снижает риск ошибочной замены исправного датчика.

Пошаговая инструкция по проверке датчика мультиметром

1. Отключите аккумулятор, чтобы исключить короткое замыкание при работе с электроцепями.

2. Найдите датчик коленвала. У дизельного Mercedes Vito он обычно расположен в нижней части двигателя, рядом с маховиком или шкивом коленчатого вала.

3. Отсоедините разъём датчика. Очистите контакты от загрязнений и окислов.

4. Переключите мультиметр в режим измерения сопротивления (Ом).

6. Если сопротивление отсутствует (обрыв) или стремится к нулю (короткое замыкание), датчик неисправен и требует замены.

8. После проверки подключите датчик и установите разъём. Подключите аккумулятор и выполните запуск двигателя.

Проверка сигнала датчика коленвала с помощью осциллографа

Для точной диагностики датчика положения коленчатого вала (ДПКВ) на дизельном Mercedes Vito необходимо использовать двухканальный осциллограф. Это позволяет зафиксировать форму сигнала с датчика в реальном времени и выявить отклонения от нормы.

• Подключите первый щуп осциллографа к сигнальному проводу ДПКВ. Второй щуп можно подключить к сигналу с датчика распредвала для сравнения фазировки, если доступен.
• Заземление осциллографа подключите к массе двигателя.
• Выставьте масштаб по оси времени – 5 мс/деление, напряжение – 2 В/деление. При необходимости корректируйте параметры в зависимости от амплитуды сигнала.
• Прокрутите двигатель стартером при отключенной подаче топлива (например, отсоедините разъём на ТНВД).
• На экране должен появиться периодический синусоидальный сигнал (если датчик индуктивного типа) или прямоугольный импульс (если датчик цифровой, типа Hall).

Характеристики исправного сигнала:

• Чёткая, стабильная форма сигнала без пропусков.
• Частота сигнала должна увеличиваться с ростом оборотов.
• Амплитуда индуктивного ДПКВ – не менее 0,5 В при прокрутке стартером, в идеале – от 1 до 2 В.
• Отсутствие искажений, «провалов» или всплесков, указывающих на перебои в работе или повреждение экранировки.

Если сигнал отсутствует, имеет нестабильную форму или амплитуда слишком низкая – проверьте зазор между датчиком и задающим венцом (не должен превышать 1 мм), наличие стружки на чувствительном элементе, целостность проводки и сопротивление катушки (типичное значение – 500–1500 Ом).

Когда заменять датчик, а не пытаться его проверять

Если датчик коленвала на Mercedes Vito не работает должным образом, его замена становится необходимостью, а не просто проверкой. Первый признак того, что датчик требует замены – постоянные сбои в работе двигателя: он может не запускаться, работать с перебоями или вообще не реагировать на попытки запуска.

Датчик коленвала часто выходит из строя из-за механических повреждений или износа. Если на его поверхности видны трещины или следы коррозии, проверка будет бессмысленной – такой датчик нужно менять. Особенно это касается случаев, когда неисправность проявляется после контакта с агрессивными химическими веществами или в условиях высоких температур.

Также следует учитывать, что проверка датчика с использованием стандартных инструментов может быть неэффективной, так как его неисправность может проявляться только при рабочем двигателе. Если диагностическое оборудование не фиксирует ошибок, а двигатель продолжает плохо работать, вероятно, датчик нужно заменить без дополнительной проверки.

Когда датчик коленвала выходит из строя, его замена обычно будет более выгодным и быстрым решением, чем попытки найти причину его неполадок. Кроме того, старый датчик может вызвать дополнительные проблемы с другими компонентами системы управления двигателем, что приведет к новым поломкам.

Вопрос-ответ:

Как проверить датчик коленвала на Mercedes Vito дизель?

Для проверки датчика коленвала на Mercedes Vito дизель вам потребуется мультиметр и возможный доступ к диагностическому оборудованию. Начните с проверки проводки и разъемов на наличие повреждений или коррозии. Далее, с помощью мультиметра измерьте сопротивление на датчике. Обычно его значение должно находиться в пределах определённого диапазона, который можно найти в технической документации для конкретной модели. Если сопротивление отличается, датчик может быть неисправен. Также можно проверить его работу с помощью диагностического сканера, который позволит оценить показания датчика при включенном двигателе.

Почему датчик коленвала на Mercedes Vito может выйти из строя?

Датчик коленвала может выйти из строя по нескольким причинам. Наиболее частыми являются механические повреждения от перегрева, попадания грязи, масла или влаги, а также естественный износ. Избыточные вибрации двигателя и некорректная работа системы могут повлиять на его долговечность. Также часто причиной поломки является старение материала датчика или проблемы с проводкой и соединениями. Важно регулярно проверять состояние датчика и системы зажигания, чтобы избежать более серьёзных повреждений двигателя.

Какие симптомы могут свидетельствовать о неисправности датчика коленвала на Mercedes Vito?

Неисправность датчика коленвала на Mercedes Vito может проявляться в нескольких симптомах. Одним из первых признаков является затрудненный запуск двигателя или его полная невозможность запуска. Также могут появляться перебои в работе двигателя, например, рывки или нестабильные обороты. В некоторых случаях срабатывает ошибка в системе управления двигателем, что может быть отображено на приборной панели. Важно своевременно диагностировать и устранять неисправности, чтобы предотвратить более серьёзные проблемы с двигателем.

Как часто нужно проверять датчик коленвала на Mercedes Vito дизель?

Как правило, датчик коленвала на Mercedes Vito дизель проверяется в рамках регулярного технического обслуживания, которое рекомендуется проходить каждые 10-15 тысяч километров пробега. Однако если замечаете нестабильную работу двигателя или другие симптомы неисправности, проверку можно провести раньше. Важно следить за состоянием датчика и при необходимости обращаться к специалистам для диагностики. Чем раньше выявлена проблема, тем проще и дешевле её устранить.

Что делать, если датчик коленвала на Mercedes Vito не работает?

Если датчик коленвала на Mercedes Vito не работает, первым шагом будет проверка проводки и разъёмов на наличие повреждений. Если с ними всё в порядке, следующим шагом является диагностика самого датчика с помощью мультиметра или диагностического сканера. Если датчик действительно неисправен, его нужно заменить. При этом важно выбрать оригинальную запчасть или качественный аналог, чтобы избежать проблем в будущем. Замена датчика — это относительно простая операция, которую можно выполнить самостоятельно, если есть необходимый опыт, либо обратиться в сервис.
