Как проверить датчик турбины на volvo fh12

Для обеспечения стабильной работы двигателя и эффективного использования турбонаддува в грузовиках Volvo FH12 необходимо регулярно проверять работу датчика турбины. Этот компонент отвечает за точную передачу данных о скорости вращения турбины в электронную систему управления двигателем. Ошибки в его работе могут привести к снижению мощности двигателя, повышенному расходу топлива и возможному повреждению турбонагнетателя.

Первым шагом в проверке датчика турбины является диагностика через бортовой компьютер. Используя диагностический сканер, необходимо считать ошибки, связанные с работой турбонагнетателя. Важно обратить внимание на коды ошибок, которые могут указывать на неисправность датчика, такие как неисправности в цепи питания или передачи сигнала. Если ошибки отсутствуют, но есть подозрения на проблему, переходят к следующим методам проверки.

Проверка сопротивления датчика осуществляется с использованием мультиметра. Для этого нужно отсоединить датчик и замерить сопротивление между контактами. У каждого датчика есть свой номинал сопротивления, который можно найти в технической документации. Отклонение от нормального диапазона указывает на неисправность компонента.

Для более точной проверки рекомендуется использовать осциллограф, который позволит увидеть форму сигнала, передаваемого датчиком. Нормальный сигнал должен быть стабильным и четким, если же форма сигнала и амплитуда отклоняются от нормы, это может свидетельствовать о дефекте датчика или его неправильной работе.

Для замены датчика турбины следует использовать только оригинальные запчасти Volvo, чтобы избежать несовместимости и дополнительных проблем с работой турбонаддува.

Проверка состояния проводки датчика турбины Volvo FH12

Первым шагом при проверке проводки является визуальный осмотр. Оцените состояние проводов от датчика до блока управления. Обратите внимание на возможные механические повреждения, места трения о металлические элементы или перегибы проводов, которые могут вызвать разрыв. Для диагностики можно использовать мультиметр, проверяя целостность проводки с помощью измерения сопротивления на отдельных участках.

Если есть подозрения на окисление или коррозию на контактах, их следует тщательно очистить. Используйте специализированные очистители для электрооборудования. После очистки проверьте сопротивление контактов с помощью мультиметра, чтобы убедиться в стабильности электрического соединения.

Важно также проверить качество подключения проводки к датчику и блоку управления. В случае обнаружения слабых или незафиксированных контактов, их необходимо укрепить или заменить, чтобы избежать случайных отключений датчика.

Если проводка повреждена или имеются проблемы с изоляцией, рекомендуется заменить поврежденный участок, чтобы избежать возникновения неисправностей в системе турбонаддува и повышения износостойкости компонентов.

Как правильно измерить сопротивление датчика турбины

Для проверки сопротивления датчика турбины на Volvo FH12 потребуется мультиметр и базовые знания электрических характеристик устройства. Измерение сопротивления позволяет определить, исправен ли датчик и соответствуют ли его параметры техническим требованиям.

1. Отключите питание двигателя. Перед началом работы убедитесь, что система не подключена к источнику питания, чтобы избежать короткого замыкания или повреждения компонентов.

2. Найдите разъем датчика турбины. Обычно датчик располагается рядом с турбокомпрессором, а его разъем можно найти вблизи электрической проводки турбины.

3. Установите мультиметр в режим измерения сопротивления (Ом). Выберите подходящий диапазон сопротивления в зависимости от ожидаемого значения. Для большинства датчиков турбин сопротивление находится в пределах от 1 до 100 Ом, в зависимости от типа и состояния датчика.

4. Подключите щупы мультиметра к контактам разъема датчика. Для этого прикоснитесь красным щупом к контакту с положительным значением и черным щупом – к минусовому контакту или земле. Важно: не используйте штыри или посторонние предметы для соединения, чтобы не повредить разъем.

5. Снимите показания мультиметра. В норме сопротивление датчика турбины должно быть стабильным. Если измеренное значение значительно отличается от номинального (например, выше или ниже допустимого диапазона), это может свидетельствовать о неисправности датчика или повреждении проводки.

6. Интерпретируйте результат. Если сопротивление выходит за пределы допустимых значений, датчик необходимо заменить. Также стоит проверить проводку на наличие повреждений или коррозии, так как это может влиять на точность показаний.

7. Повторно проверьте систему после замены. После установки нового датчика или исправления повреждений снова выполните проверку сопротивления, чтобы убедиться в исправности системы.

Подключение диагностического оборудования для проверки датчика

Для точной проверки датчика давления наддува на Volvo FH12 необходимо использовать диагностический сканер, совместимый с системой Volvo VECU. Рекомендуется применять приборы с поддержкой протоколов J1708 и J1939, например, Jaltest или TEXA Truck.

1. Выключить зажигание и убедиться, что система находится в безопасном состоянии.

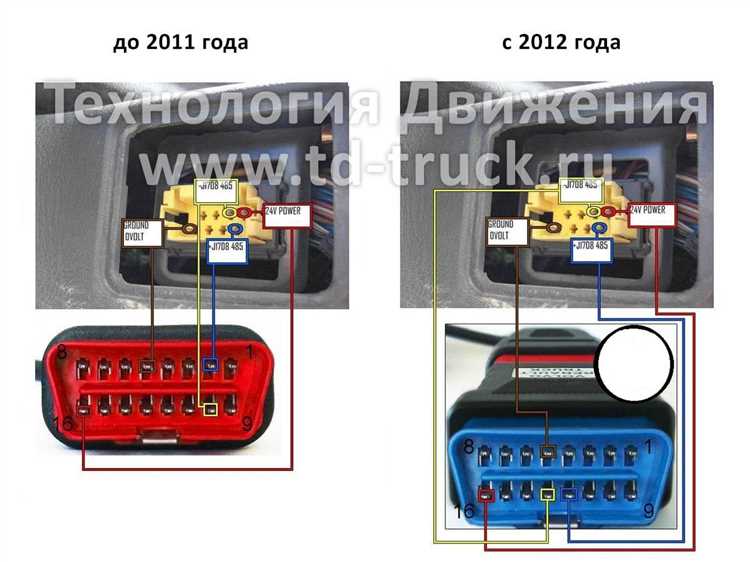

2. Подключить диагностический разъем сканера к интерфейсу OBD-II, расположенному слева под приборной панелью.
3. Включить зажигание, не запуская двигатель.
4. Запустить диагностическое ПО на сканере, выбрать модель Volvo FH12 и указать систему двигателя (обычно EMS).

После подключения и инициализации системы необходимо перейти к чтению параметров в реальном времени:

• Найти параметр «Boost Pressure Sensor» или «Manifold Absolute Pressure (MAP)».
• При выключенном двигателе значение должно быть в пределах атмосферного давления (около 100 кПа или 1 бар).
• Запустить двигатель на холостом ходу и наблюдать рост давления – при исправном датчике оно увеличивается при нажатии на педаль газа.
• Если данные отсутствуют или скачкообразны, провести тест активации (если поддерживается) и проверить напряжение на сигнальном проводе (норма: 0.5–4.5 В).

В случае выявления отклонений записать коды неисправностей (DTC) и сохранить лог сессии. Это поможет при дальнейшем ремонте или при обращении к дилеру.

Проверка рабочих показателей датчика с использованием тестера

Для точной проверки датчика давления наддува на Volvo FH12 используется цифровой мультиметр с функцией измерения напряжения постоянного тока. Процедура выполняется при включенном зажигании, но с неработающим двигателем.

1. Отключить разъём от датчика давления наддува, расположенного на впускном коллекторе.
2. Установить мультиметр в режим измерения напряжения до 20 В DC.
3. Подключить чёрный щуп к «массе» двигателя или кузова, красный – к сигнальному проводу разъёма (обычно средний контакт).
4. Включить зажигание и зафиксировать показания напряжения. Нормальное значение – от 0.5 до 1.2 В при атмосферном давлении.
5. При наличии диагностического насоса создать избыточное давление (например, 1 бар) на входе датчика и наблюдать за изменением напряжения. Ожидаемый диапазон – до 4.5 В при максимальном давлении.

• Отсутствие изменений напряжения при подаче давления указывает на неисправность датчика.
• Показания ниже 0.5 В или выше 4.5 В в любом режиме – сигнал о необходимости замены.
• Резкие скачки значений при стабильном давлении свидетельствуют о плохом контакте или повреждённой проводке.

Проверка должна проводиться при температуре окружающей среды не ниже +10°C для исключения ошибок, вызванных конденсатом или нестабильной проводимостью.

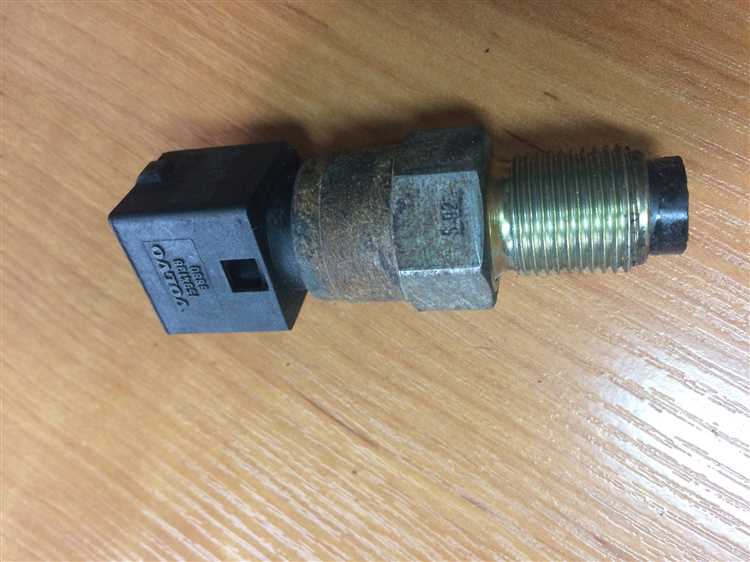

Как выявить механические повреждения датчика турбины

Для осмотра датчика турбины на Volvo FH12 необходимо снять его с посадочного места, предварительно отключив питание и отсоединив разъём. Используйте фонарик и увеличительное стекло для оценки состояния корпуса и разъёмов.

Особое внимание следует уделить трещинам на пластиковом корпусе, следам перегрева, сколам возле креплений и повреждению герметика. Корпус не должен иметь люфта – даже минимальный люфт может привести к нестабильным показаниям давления.

Осмотрите контактные пины. Окисление, потемнение или изгиб пинов указывает на повреждение. При сильном загрязнении или наличии коррозии датчик не восстанавливается – требуется замена.

Проверьте целостность уплотнительного кольца. Трещины, деформация или износ могут привести к разгерметизации системы и искажению данных о давлении наддува.

Если корпус датчика имеет признаки удара или деформации, датчик считается неисправным, даже при внешней целостности. Такие повреждения нарушают калибровку и влияют на точность измерений.

После визуального осмотра обязательно проверьте датчик на наличие механических шумов. Для этого слегка встряхните его – внутри не должно быть посторонних звуков. Наличие гремящих элементов указывает на разрушение внутренних компонентов.

Что делать при обнаружении неисправностей датчика турбины

Если проводка исправна, снимите показания с блока управления двигателем (ECU) с помощью диагностического сканера. Ошибки по коду P0236, P0237 или P0238 указывают на проблемы с датчиком наддува. При наличии этих кодов важно исключить утечку давления в интеркулере, нарушение герметичности патрубков и засорение воздушного фильтра, так как они влияют на корректность показаний.

После замены или ремонта выполните сброс ошибок в блоке управления и проведите тест-драйв с последующей повторной диагностикой. При отсутствии новых ошибок и стабильных показаниях датчика можно считать проблему решённой.

Вопрос-ответ:

Как обнаружить неисправность датчика турбины на Volvo FH12?

Для обнаружения неисправности датчика турбины на Volvo FH12 нужно следить за несколькими признаками. Один из основных индикаторов — это снижение мощности двигателя или увеличение расхода топлива. Также могут появляться ошибки на панели приборов, связанные с системой турбонаддува. Для диагностики используйте сканер, который сможет считать ошибки с блока управления двигателем. Если датчик не функционирует должным образом, может наблюдаться неустойчивая работа двигателя или его «захлебывание» при повышенных оборотах.

Какие симптомы указывают на неисправность датчика давления турбины на Volvo FH12?

Неисправность датчика давления турбины может проявляться в нескольких симптомах. Одним из первых признаков является потеря тяги или уменьшение мощности при ускорении. Также могут возникать неполадки с системой управления двигателем, такие как частые сбои или ошибка на экране бортового компьютера. Если датчик не работает, могут наблюдаться скачки давления турбонаддува, что сказывается на общей работе двигателя.

Как проверить датчик турбины на Volvo FH12 с помощью мультиметра?

Для проверки датчика турбины с помощью мультиметра, сначала нужно отключить питание автомобиля. Затем, с помощью схемы подключения, определите контакты датчика. На выходе датчика будет напряжение, которое зависит от уровня давления турбины. Подключив мультиметр, вы должны увидеть стабильное изменение напряжения при изменении давления. Если напряжение не меняется или значительно отличается от нормы, это указывает на неисправность датчика.

Можно ли самому заменить датчик турбины на Volvo FH12?

Заменить датчик турбины на Volvo FH12 можно самостоятельно, если у вас есть необходимые инструменты и опыт работы с автомобилями. Для этого нужно будет снять старый датчик, аккуратно открутив его и отсоединив провода. После этого установить новый датчик, соблюдая все рекомендации по подключению. Не забудьте проверить систему на наличие ошибок после установки датчика, используя диагностический сканер.

Как часто нужно проверять датчик турбины на Volvo FH12?

Проверка датчика турбины на Volvo FH12 рекомендуется каждые 30 000–40 000 км пробега, особенно если вы заметили изменения в работе двигателя, такие как снижение мощности или проблемы с расходом топлива. Также важно проводить проверку датчика во время планового технического обслуживания, чтобы вовремя выявить возможные неисправности.
