Блок управления двигателем (ЭБУ) в модели Toyota Vista SV32 с мотором 3S-FE отвечает за обработку сигналов с датчиков и управление исполнительными механизмами системы впрыска топлива, зажигания и других компонентов. При возникновении нестабильной работы двигателя, затруднённого пуска, повышенного расхода топлива или отсутствия реакции на педаль газа необходимо проверить исправность ЭБУ и сопряжённых с ним цепей.
Для первичной диагностики следует использовать диагностический разъём OBD-I, расположенный в моторном отсеке рядом с левым крылом. Замыкание контактов TE1 и E1 позволяет считать коды неисправностей через мигание лампы Check Engine на панели приборов. Если коды отсутствуют или их расшифровка указывает на сбой в контроллере, потребуется его демонтаж и осмотр.
Блок ЭБУ в SV32 расположен под центральной консолью, за нижней частью панели. Снятие требует отсоединения аккумулятора, демонтажа пластиковых элементов и отсоединения разъёмов с фиксатором. Визуальный осмотр платы позволяет выявить подгоревшие дорожки, вздутие электролитических конденсаторов (обычно 10–47 мкФ, 16–25 В) и следы коррозии. Типичная неисправность – деградация пайки на выходных транзисторах, управляющих клапанами и реле.
Для точной проверки используются осциллограф и мультиметр. Следует измерить напряжение на выходе регулятора питания (обычно 5 В), целостность управляющих цепей к датчикам положения коленвала, дросселя, температуры охлаждающей жидкости. При подозрении на сбой микросхем логики требуется обращение в специализированную мастерскую с возможностью замены элементов SMD и прошивки ПЗУ.
Замена блока возможна только на идентичный по номеру прошивки и типу двигателя. Установка неродного ЭБУ без перепрошивки может привести к некорректной работе всех систем управления.
Где находится ЭБУ в Toyota Vista SV32 и как до него добраться

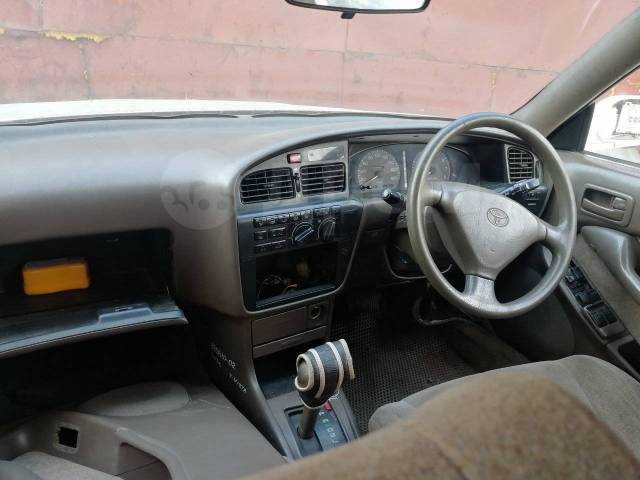

Электронный блок управления (ЭБУ) в Toyota Vista SV32 расположен под центральной консолью, непосредственно за нижней частью панели приборов, ближе к перегородке моторного отсека. Доступ к нему возможен из салона, со стороны переднего пассажира.
Для демонтажа потребуется крестовая отвертка и пластиковая лопатка для снятия облицовки. Перед началом работ необходимо отключить минусовую клемму аккумулятора, чтобы исключить замыкание или повреждение блока.

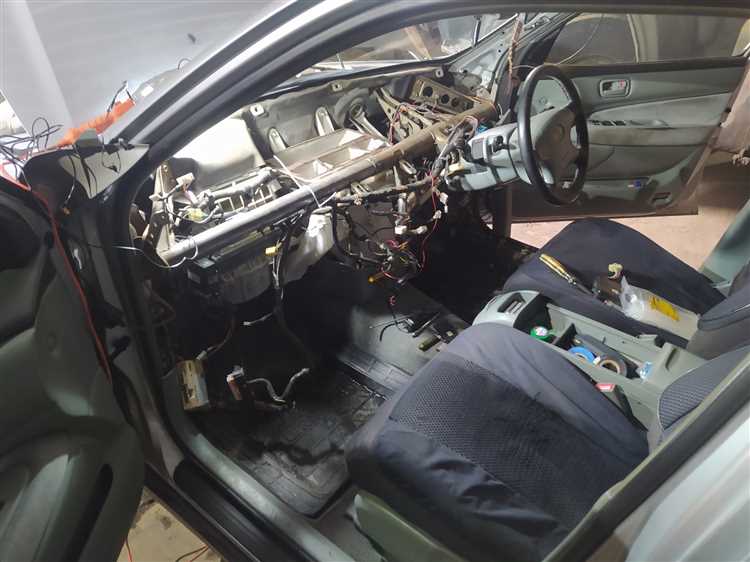

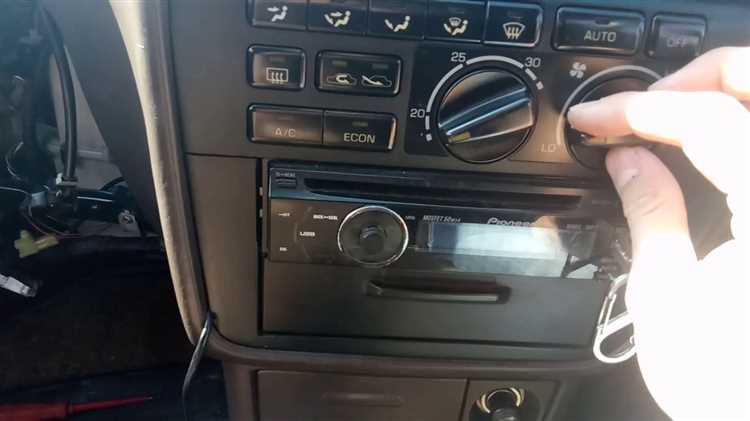

Сначала снимается нижняя пластиковая панель под бардачком. Крепления располагаются по краям и в районе центрального тоннеля. После этого демонтируется сам бардачок: он удерживается на нескольких саморезах и защелках. Далее нужно снять декоративную накладку центральной консоли, обрамляющую блок управления печкой и магнитолу.
ЭБУ закреплён на металлическом кронштейне тремя болтами. Он подключён к жгуту проводки через многоконтактные разъёмы, которые извлекаются без усилия после нажатия фиксирующих защелок. При повторной установке необходимо убедиться в плотном соединении разъёмов и надёжной фиксации блока на кронштейне.
Если планируется диагностика или замена ЭБУ, рекомендуется использовать антистатический браслет и избегать прикосновений к контактам платы. Блок чувствителен к статическому электричеству и механическим повреждениям.
Как визуально осмотреть ЭБУ на предмет повреждений и коррозии
Перед осмотром отключите аккумулятор и демонтируйте ЭБУ, расположенный под центральной консолью или за бардачком. Используйте крестовую отвертку для снятия крепежа, действуйте аккуратно, чтобы не повредить разъемы.
Проверьте корпус блока на наличие трещин, следов перегрева, вздутий и пятен от влаги. Обратите внимание на края крышки – сколы лака и окисления вокруг винтов указывают на попадание воды.
Открутите винты крышки и осмотрите внутреннюю плату. Ищите следы зелёного налёта, белесых разводов и тёмных пятен – признаки коррозии и потёков электролита. Особое внимание уделите зоне под разъёмами и возле мощных элементов: транзисторов, стабилизаторов и дорожек питания.
Разъемы осмотрите на наличие почерневших контактов, отслоения изоляции и осыпавшейся лужёной поверхности. Поврежденные разъемы могут привести к прерывистому сигналу и ошибкам при диагностике.
При выявлении признаков влаги или окисления требуется очистка спиртом и при необходимости пропайка. Сильные повреждения, особенно с разрушением дорожек, требуют замены платы или всего блока.
Проверка разъёмов и проводки блока управления на обрыв и окисление
Перед началом работы отключается минусовая клемма аккумулятора. Это предотвращает короткое замыкание при контакте инструментов с контактными группами.
Блок управления двигателем (ЭБУ) в Toyota Vista SV32 расположен за центральной консолью или под торпедо со стороны пассажира. После демонтажа пластиковых накладок и откручивания креплений открывается доступ к разъёмам.
Разъёмы осматриваются визуально. Окислы обычно проявляются как белесые или зеленоватые налёты на контактах. Обрыв провода чаще всего заметен по отсутствию жилы в гнезде или повреждённой изоляции. При малейших сомнениях в состоянии контактов рекомендуется использование лупы и фонарика.
Для диагностики обрыва применяется мультиметр в режиме прозвонки. Один щуп подключается к соответствующему контакту на разъёме ЭБУ, второй – к выходному элементу, например, датчику положения дроссельной заслонки или форсунке. Отсутствие сигнала указывает на обрыв или плохой контакт в жгуте.
Окисленные контакты зачищаются ластиком или мягкой наждачной бумагой зернистостью не грубее Р800. После очистки применяется контактный очиститель без содержания масел. Повторное соединение выполняется после полного высыхания.
Шевеление проводки в месте входа в разъём часто выявляет внутренние переломы жил. При неустойчивом сигнале на мультиметре провод рекомендуется заменить. Особое внимание уделяется участкам, подверженным изгибу, трению и температурным перепадам – около коллектора, креплений к кузову, переходам через перегородки.
При восстановлении повреждённых проводов запрещено использовать скрутки. Применяются пайка с последующей изоляцией термоусадочной трубкой или обжимные гильзы.
По завершении проверки все разъёмы фиксируются до щелчка, исключается люфт. Повторно подключается аккумулятор, и производится тестирование системы с помощью сканера или наблюдением за запуском двигателя и стабильностью холостого хода.
Какие коды ошибок может выдавать ЭБУ и как их считать без сканера
Процедура считывания:
1. Заглушите двигатель и включите зажигание.
2. Замкните контакты TE1 и E1 на диагностическом разъёме с помощью перемычки.
3. На приборной панели начнёт мигать лампа CHECK ENGINE. Длительность миганий определяет код: длинная вспышка – десятки, короткая – единицы. Интервал между кодами – около 2,5 секунд.
Примеры возможных кодов:
Code 12 – отсутствие сигнала с датчика положения коленчатого вала.
Code 14 – обрыв или короткое замыкание в цепи катушки зажигания.
Code 21 – неисправность датчика кислорода.
Code 24 – нарушение работы датчика температуры воздуха на впуске.
Code 31 – ошибка датчика абсолютного давления (MAP).
Code 34 – сбой в работе системы турбонаддува (если установлена).
Code 41 – неисправность датчика положения дроссельной заслонки.
Code 51 – нештатное положение дросселя, возможен сбой в работе концевика.

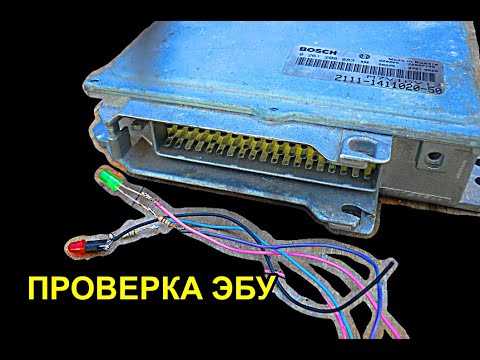

Перед началом измерений отключить зажигание. Снять разъём с блока управления двигателем, предварительно убедившись в отсутствии повреждений на контактах. Для Toyota Vista SV32 типовой ЭБУ – 26-контактный разъём с маркировкой на корпусе разъёма.
Питание: включить зажигание (двигатель не запускать). Проверить наличие напряжения на контакте питания, например BATT или IGSW. Один щуп на контакт, второй – на массу аккумулятора. Ожидаемое напряжение – 11,5–12,6 В. Показания ниже 11 В свидетельствуют о падении напряжения в цепи питания.
Когда требуется снятие и разборка ЭБУ для диагностики внутренних неисправностей
Снятие и разборка блока управления двигателем (ЭБУ) для диагностики его внутренних неисправностей необходимы в следующих случаях:
- Отсутствие реакции двигателя на команду от ЭБУ, несмотря на нормальную работу остальных систем автомобиля.
- Постоянные ошибки, которые не устраняются при помощи обычных методов диагностики, таких как сброс ошибок или замена датчиков.
- Выход из строя цепей питания ЭБУ, что может быть связано с коротким замыканием или обрывом проводки внутри блока.
- Проблемы с микросхемами ЭБУ, что приводит к нестабильной работе системы зажигания или топливоподачи.
- Неисправности в самом процессоре ЭБУ, такие как сбои в алгоритмах управления двигателем, которые не удается устранить перезагрузкой устройства.
В процессе разборки блока важно учитывать следующие моменты:
- ЭБУ должен быть снят с автомобиля, для этого необходимо аккуратно отсоединить все соединения, кабели и провода, чтобы не повредить компоненты.
- Разборка блока предполагает снятие корпуса и осторожное извлечение внутренних плат и микросхем для оценки их состояния.
- Для диагностики микросхем и цепей потребуется использование специализированного оборудования, например, осциллографа или тестера для проверки сигналов и напряжений на внутренних элементах блока.
- После ремонта или выявления неисправности ЭБУ необходимо тщательно собрать обратно, убедившись, что все соединения закреплены должным образом.
Эти шаги позволят точно диагностировать внутренние неисправности ЭБУ и избежать ненужных замен компонентов. Важно помнить, что разборка блока управления требует высокой квалификации и знаний, поскольку неправильная процедура может привести к дополнительным повреждениям устройства.
Вопрос-ответ:
Как проверить блок управления двигателем на Toyota Vista SV32?
Для проверки блока управления двигателем (ЭБУ) на Toyota Vista SV32 необходимо выполнить несколько шагов. Сначала стоит осмотреть сам блок на наличие внешних повреждений или коррозии. Затем можно подключить диагностический сканер, чтобы считывать ошибки, которые могут быть сохранены в памяти ЭБУ. Проверка работы датчиков и исполнительных механизмов поможет выявить возможные неисправности. Также важно убедиться, что все проводки и разъемы подключены правильно, так как проблемы с контактами могут привести к сбоям в работе блока.
Какие симптомы указывают на неисправность блока управления двигателем в Toyota Vista SV32?
Неисправность блока управления может проявляться через несколько признаков. Среди наиболее частых симптомов – загорание индикатора проверки двигателя на панели приборов, нестабильная работа двигателя, трудности с запуском автомобиля или его остановка на ходу. Также могут быть сбои в работе систем впрыска топлива и зажигания, что ведет к ухудшению экономии топлива или потере мощности. Если при подключении диагностического сканера появляются ошибки, связанные с ЭБУ, это также подтверждает его неисправность.
Можно ли самостоятельно заменить блок управления двигателем Toyota Vista SV32?
Заменить блок управления двигателем можно, но для этого требуется знание специфики работы системы управления и диагностики автомобиля. Для замены потребуется правильно снять старый блок и установить новый, соблюдая порядок подключения проводов и разъемов. Также важно будет прописать новый ЭБУ в систему автомобиля, что можно сделать с помощью специализированного оборудования или через сервисный центр. Если у вас нет опыта в таких работах, лучше обратиться к профессионалам.
Как сбросить ошибки блока управления двигателем на Toyota Vista SV32?
Для сброса ошибок блока управления двигателем на Toyota Vista SV32 можно использовать диагностический сканер, который позволяет не только считать ошибки, но и сбросить их. Если ошибки исчезают после сброса, но затем снова появляются, это может свидетельствовать о наличии неисправности, требующей более серьезного вмешательства. В некоторых случаях сброс ошибок можно выполнить путем отсоединения аккумулятора на несколько минут, но это не всегда приводит к полной очистке ошибок, особенно если проблема связана с аппаратным дефектом.
