Как проверить клапан холостого хода toyota

Нестабильные обороты двигателя, трудности при запуске на холодную, резкое падение оборотов при сбросе газа – все это может указывать на неисправность клапана холостого хода (IACV) в автомобилях Toyota. Этот элемент регулирует подачу воздуха в обход дроссельной заслонки, обеспечивая стабильную работу двигателя на холостом ходу.

На большинстве моделей Toyota с бензиновыми моторами, таких как Corolla, Camry, Avensis, клапан холостого хода управляется шаговым электродвигателем и крепится к дроссельному узлу. Проверку следует начинать с визуального осмотра: следы нагара, загрязнения и подтеки охлаждающей жидкости могут прямо указывать на источник неисправности. При отключении разъема клапана на заведенном двигателе изменение оборотов свидетельствует о его работоспособности. Отсутствие реакции – повод для дальнейшей диагностики.

Сопротивление обмоток клапана измеряется мультиметром: у большинства моделей оно должно находиться в пределах 19–25 Ом между контактами. Также важно проверить подачу питания и сигналы управления с ЭБУ. При наличии диагностического разъема OBD-II можно считать ошибки, связанные с работой IACV, например P0505.

Проверку желательно проводить на прогретом двигателе, при этом предварительно убедившись в чистоте дроссельной заслонки и отсутствии подсоса воздуха. При сильных загрязнениях рекомендуется демонтировать клапан и очистить его карбклинером, избегая повреждения штока и катушек.

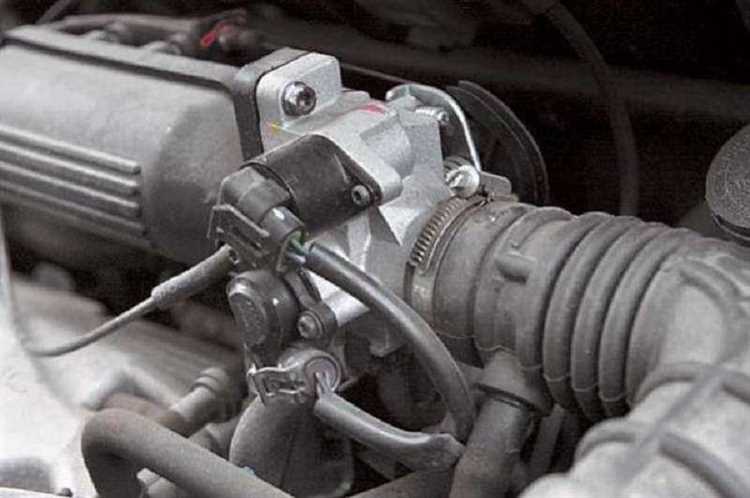

Где находится клапан холостого хода в двигателе Toyota

Клапан холостого хода (IAC – Idle Air Control) у большинства бензиновых двигателей Toyota расположен на дроссельном узле. Его можно обнаружить с тыльной или боковой стороны дроссельной заслонки, рядом с подключениями охлаждающей жидкости и электроприводом заслонки. Конкретное положение зависит от модели двигателя: например, на 1ZZ-FE он крепится снизу дроссельного узла, а на 2AZ-FE – сбоку ближе к впускному коллектору.

Для доступа необходимо снять воздухозаборник и разъём дроссельной заслонки. Клапан крепится двумя или тремя болтами и подключён электрическим разъёмом. Иногда для его демонтажа требуется открутить весь дроссельный узел, особенно если крепёж расположен в труднодоступном месте.

Перед снятием рекомендуется осмотреть компоненты на наличие нагара и утечек. Если двигатель оснащён системой электронной регулировки дросселя (ETCS), клапан холостого хода может быть встроен в модуль управления заслонкой и не подлежать отдельной замене. В этом случае диагностика проводится через OBD-II и проверку сигнала с блока управления.

Признаки неисправности клапана холостого хода

Плавающие обороты двигателя при прогреве или в режиме ожидания – один из первых признаков. Обороты могут кратковременно повышаться или снижаться без видимой причины, особенно при остановке на светофоре или после запуска.

Сложности с запуском на холодную указывают на некорректную работу регулятора. Если мотор плохо заводится при низких температурах, а затем обороты нестабильны – это сигнал проверить IAC (Idle Air Control).

Двигатель глохнет сразу после запуска, особенно если не прикасаться к педали газа. Это связано с тем, что неисправный клапан не подаёт необходимое количество воздуха в обход дроссельной заслонки.

Резкое падение оборотов при включении нагрузки, например кондиционера или гидроусилителя руля. В исправной системе клапан компенсирует дополнительную нагрузку, поддерживая стабильные холостые обороты.

Ошибки в ЭБУ – при наличии диагностического сканера стоит обратить внимание на коды неисправностей, такие как P0505 (неисправность системы управления холостым ходом). Такая ошибка часто сопровождается другими описанными симптомами.

Повышенный расход топлива может быть связан с тем, что блок управления двигателем компенсирует недостаток воздуха чрезмерной подачей топлива.

Запах несгоревшего топлива из выхлопной трубы свидетельствует о нарушении состава смеси, вызванном нестабильной работой IAC-клапана.

Как безопасно снять клапан холостого хода с дроссельного узла

Перед началом работы отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание и ошибки в ЭБУ. Дождитесь полного остывания двигателя – корпус дросселя и клапан могут быть горячими.

Найдите клапан холостого хода на корпусе дроссельного узла. Он крепится обычно двумя или тремя винтами и подключён к системе через электрический разъём и охлаждающие шланги. Перед отсоединением разъёма убедитесь, что фиксаторы не повреждены. Потяните за корпус разъёма, а не за провода.

Отсоедините шланги охлаждения, если они подключены к клапану. Чтобы избежать пролива антифриза, заранее подготовьте заглушки или пережать шланги пассатижами с пластиковыми губками. Не допускайте попадания жидкости на контакты разъёма.

Открутите крепёжные винты клапана с помощью отвертки с подходящей насадкой. Работайте аккуратно, чтобы не сорвать шлицы и не повредить резьбу в алюминиевом корпусе дросселя.

После снятия внимательно осмотрите посадочное место клапана. Наличие нагара или масла требует очистки поверхности перед установкой нового или обслуженного элемента. Используйте только безворсовую ткань и очиститель дроссельной заслонки.

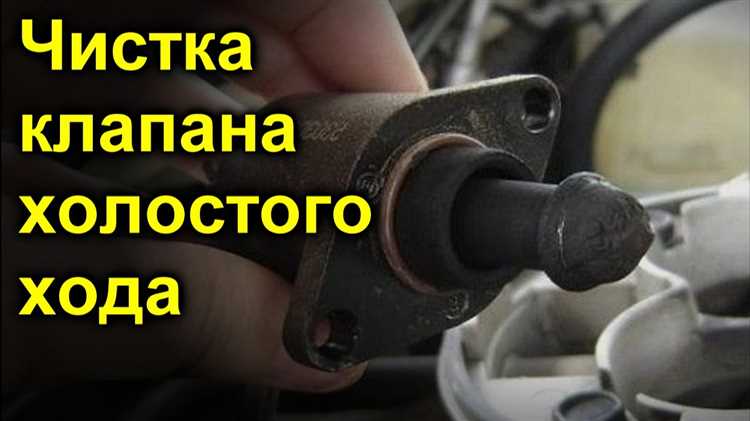

Визуальный осмотр и диагностика на наличие загрязнений

Для осмотра клапана холостого хода отключите клемму аккумулятора, демонтируйте воздухозаборник и снимите сам клапан. Используйте торцевой ключ подходящего размера, избегая повреждения резьбы.

Оцените состояние внутренней полости клапана: наличие сажи, масляных отложений или следов нагара указывает на необходимость чистки. Обратите внимание на подвижные элементы – если шток залипает или движется с усилием, это свидетельствует о загрязнении направляющих каналов.

Проверьте герметичность уплотнительного кольца. Трещины или деформации могут вызывать подсос воздуха, провоцируя нестабильные обороты на холостом ходу. Осмотрите электрический разъём на предмет окислов или следов коррозии – это может влиять на корректную работу клапана.

При наличии загрязнений используйте очиститель дроссельной заслонки. Распылите состав внутрь корпуса клапана, не допуская попадания на электрическую часть. Удалите остатки загрязнений кистью с нейлоновым ворсом, затем просушите сжатым воздухом.

После очистки проверьте свободный ход клапана вручную. Возврат штока в исходное положение должен быть плавным и без задержек. Соберите всё в обратной последовательности и выполните инициализацию системы при необходимости.

Проверка сопротивления обмоток клапана мультиметром

После измерений разъём подключается обратно, а результаты фиксируются. При отклонениях сопротивлений от нормы возможны нестабильные обороты холостого хода и трудности при запуске двигателя.

Как провести проверку работы клапана с помощью питания 12 В

Для проверки клапана холостого хода с применением внешнего питания потребуется блок питания на 12 В, мультиметр и провода с зажимами.

1. Снимите клапан холостого хода с корпуса дроссельной заслонки. Очистите контакты от грязи и коррозии.
2. Подключите мультиметр в режим измерения сопротивления. Измерьте сопротивление между контактами каждой обмотки. Нормальное значение – от 10 до 20 Ом. Значение 0 или ∞ указывает на короткое замыкание или обрыв.
3. Подключите 12 В к первой обмотке, соблюдая полярность: плюс – к одному из контактов, минус – ко второму. Клапан должен щелкнуть или сдвинуть шток. Повторите для остальных обмоток.
4. Меняя полярность на каждой паре контактов, проверьте, изменяется ли положение штока. Если движения нет – клапан заклинил или сгорела обмотка.

Во время подачи напряжения не превышайте 2–3 секунды во избежание перегрева. После проверки обязательно установите клапан с новой прокладкой.

Вопрос-ответ:

Как понять, что клапан холостого хода в Toyota неисправен?

Если ваш автомобиль с системой холостого хода начинает «дергаться» на низких оборотах или двигатель глохнет при остановке, это может указывать на проблему с клапаном холостого хода. Также стоит обратить внимание на нестабильную работу двигателя и повышенный расход топлива, так как эти симптомы могут свидетельствовать о неисправности клапана.

Как самому проверить клапан холостого хода в Toyota?

Для проверки клапана холостого хода вам понадобится открутить его с корпуса дроссельной заслонки. Осмотрите клапан на наличие загрязнений и повреждений. Затем подключите мультиметр и проверьте сопротивление обмотки клапана. Если сопротивление отклоняется от нормы, клапан, скорее всего, неисправен и требует замены. Также можно очистить клапан от загрязнений с помощью специального средства для чистки дроссельных заслонок.

Что делать, если клапан холостого хода Toyota не работает должным образом?

Если клапан холостого хода не функционирует правильно, сначала попробуйте очистить его от грязи и загрязнений. Если проблема не решена, проверьте подключение проводки и контакты. Если все в порядке, скорее всего, клапан нуждается в замене. Иногда достаточно заменить прокладки, чтобы устранить утечку воздуха и вернуть работу клапана в норму.

Какие могут быть последствия неисправного клапана холостого хода в Toyota?

Неисправный клапан холостого хода может привести к нестабильной работе двигателя, что вызовет перебои на холостых оборотах, частые простои или даже остановки мотора. Это также может привести к ухудшению экономичности работы двигателя и повышению расхода топлива. В долгосрочной перспективе игнорирование проблемы может повлиять на другие системы автомобиля, увеличив вероятность более серьезных поломок.

Можно ли заменить клапан холостого хода Toyota самостоятельно?

Замена клапана холостого хода в Toyota вполне выполнима своими силами, если у вас есть базовые навыки работы с автомобилем. Для этого потребуется доступ к дроссельной заслонке и сам клапан, а также инструменты для снятия и установки компонента. Важно убедиться, что заменяемая деталь соответствует техническим характеристикам вашего автомобиля. Однако если вы не уверены в своих силах, лучше обратиться к специалисту.
