Генератор на автомобилях ЛуАЗ расположен с правой стороны двигателя и крепится к блоку через регулируемую планку и нижний кронштейн. При выходе из строя устройства или замене ремня привода требуется его демонтаж. Процесс снятия требует точного соблюдения последовательности действий, чтобы исключить повреждение элементов крепления и электропроводки.
Перед началом работ необходимо обесточить систему, отсоединив минусовую клемму аккумулятора. Генератор подключён к электросети через три провода: основной питающий, контрольный и возбуждающий. Их нужно аккуратно отсоединить, запоминая расположение или предварительно пометив.
Ключевые инструменты: рожковые и накидные ключи на 10, 13 и 17, отвёртка с плоским шлицем, возможно – торцовая головка с удлинителем. Без них открутить крепления и снять натяжной механизм не получится. Все работы рекомендуется проводить на холодном двигателе во избежание ожогов и повреждения резьбовых соединений.
Важно: при снятии генератора обратите внимание на состояние резьбы шпилек и втулок крепления. При наличии повреждений рекомендуется их заменить, чтобы избежать разбалтывания устройства при эксплуатации. Также следует проверить натяжной болт и при необходимости заменить втулку демпфера.
Снятие генератора на ЛуАЗ: пошаговая инструкция
1. Заглушите двигатель, отключите аккумулятор, сняв минусовую клемму, чтобы исключить короткое замыкание.
2. Снимите ремень привода генератора. Для этого ослабьте болт натяжного устройства и сдвиньте генератор к блоку двигателя. После ослабления ремень легко снимается с шкивов.
3. Отсоедините электрические провода от генератора. Обычно подключены три провода: плюсовой на болтовом соединении, два управляющих – на разъёмах. Запомните их расположение или сфотографируйте.
4. Открутите крепёжные болты генератора. Один болт проходит через натяжной кронштейн, второй – через нижнюю проушину корпуса. Используйте накидной ключ или трещотку с головкой подходящего размера.
5. Аккуратно выньте генератор из посадочного места. Обратите внимание на состояние резиновых втулок и втулки натяжного механизма – при износе их лучше заменить.
6. Осмотрите снятый генератор: люфт вала, обгоревшие контакты, запах гари – признаки неисправности. При необходимости замените агрегат на новый или восстановленный.
Необходимые инструменты и подготовка автомобиля к работе
Для снятия генератора на ЛуАЗ потребуется следующий инструмент:
- Ключи рожковые и накидные на 10, 12, 13 и 17 мм
- Трещотка с головками на 10 и 13 мм
- Отвёртка плоская средней длины
- Монтировка или металлический прут для натяжения ремня
- Щётка по металлу или наждачная бумага для зачистки контактов
- Перчатки, фонарь, ветошь
Перед началом работ выполните подготовку автомобиля:
- Установите автомобиль на ровную поверхность, включите первую передачу и затяните ручной тормоз
- Отключите минусовую клемму аккумулятора
- Снимите клеммы с генератора, предварительно зафиксировав или пометив их расположение
- Удалите загрязнения вокруг генератора и ремня
- Проверьте состояние крепёжных элементов на наличие коррозии и повреждений
Отключение аккумулятора и снятие защитных кожухов
Перед началом работ необходимо полностью обесточить электросистему. Сначала ключ зажигания переводится в положение «0», затем откручивается клемма «минус» с аккумуляторной батареи. Используется ключ на 10 мм. Клемму отводят в сторону, исключая контакт с полюсом.
Для доступа к генератору требуется снять защитные элементы. На ЛуАЗе генератор прикрыт металлическим кожухом, закреплённым на болтах. Используя головку на 13 мм, открутите крепления. При наличии крепёжных скоб – снимите их отвёрткой с плоским шлицем. Кожух снимается осторожно, без усилий, чтобы не повредить провода и окружающие детали.
Если под генератором установлен грязезащитный щиток, выкрутите удерживающие его винты. Щиток извлекается вниз. При демонтаже запоминайте расположение всех крепежей для последующей сборки.
Ослабление натяжения ремня генератора
Для ослабления ремня генератора на ЛуАЗ потребуется гаечный ключ на 13 и монтировка или прочная отвертка. Открой капот и найди регулировочный болт генератора, который крепит его к поворотной планке. Он расположен сбоку корпуса генератора.
Ослабь гайку крепления на поворотной планке, не выкручивая полностью. Затем ослабь нижний болт, фиксирующий генератор к блоку двигателя. Это позволит двигать корпус генератора без усилий.
Используя монтировку, аккуратно надави на корпус генератора в сторону двигателя. Когда ремень станет достаточно свободным, чтобы его можно было снять рукой, зафиксируй генератор в этом положении и окончательно выкрути болт натяжителя. Ремень должен свободно сойти с шкивов, не создавая сопротивления.
Проверь состояние ремня: износ, трещины, расслоение. При наличии повреждений замени ремень до установки обратно. При повторной установке обеспечь равномерное натяжение, не допускающее проскальзывания и избыточного натяга.
Откручивание креплений и отсоединение проводки генератора
Перед демонтажем отключите минусовую клемму аккумулятора. Работы проводите на охлаждённом двигателе.
- Открутите гайку крепления основного провода на клемме «+» генератора. Используйте ключ на 10. Уберите провод в сторону, избегая касания металлических частей.
- Снимите разъём с клеммы возбуждения. При необходимости аккуратно подденьте его плоской отвёрткой.
- Осмотрите проводку на наличие трещин и окислов. Повреждённые участки желательно заменить до установки нового генератора.
После отсоединения проводки переходите к демонтажу креплений:

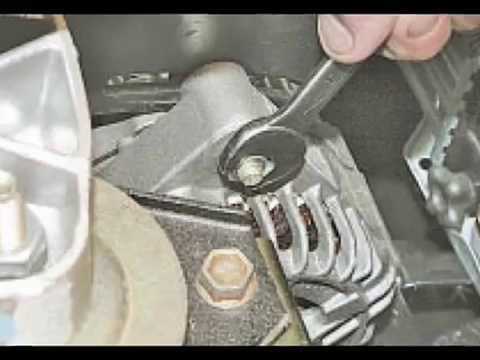

- Открутите натяжной болт верхнего крепления генератора. Ключ на 13. Снимите ремень с шкива.
- Открутите два нижних болта крепления к кронштейну. Один из них может быть трудно доступен – используйте трещотку с удлинителем.
- Поддерживайте генератор рукой при откручивании последнего болта, чтобы избежать падения и повреждений.
После выполнения всех шагов генератор можно аккуратно извлечь из моторного отсека.
Извлечение генератора из моторного отсека
Для извлечения генератора с ЛуАЗ необходимо соблюдать определённый порядок действий, чтобы избежать повреждений и упростить процесс. Начните с отключения аккумулятора, чтобы избежать коротких замыканий.
1. Отключение проводки. Сначала отсоедините все электрические соединения, включая проводку, которая подключена к генератору. Это включает в себя как клемму массы, так и выходные провода, идущие к аккумулятору и распределительным устройствам. Снимите крепёжные болты с крышек и соединительных элементов.
2. Удаление ремня привода. Используйте ключ для ослабления натяжителя ремня генератора. Для этого ослабьте болт натяжителя и аккуратно снимите ремень с шкива генератора. Следите, чтобы не повредить другие элементы системы привода.
3. Освобождение креплений генератора. Генератор крепится к блокам двигателя с помощью нескольких болтов. Снимите их, начиная с верхнего крепежа. Используйте вороток с удлинителем для доступа к труднодоступным болтам. При необходимости примените проникающую жидкость для ослабления ржавых или закисших соединений.
4. Извлечение генератора. После снятия креплений аккуратно извлеките генератор из моторного отсека. Поднимайте его осторожно, избегая контакта с другими компонентами. Генератор может быть зажат в пространстве, поэтому может потребоваться немного поворота или наклона для его извлечения.
5. Проверка и диагностика. После извлечения осмотрите генератор на наличие повреждений, утечек масла или загрязнений. Проверьте целостность крепежных элементов и состояние щёток.

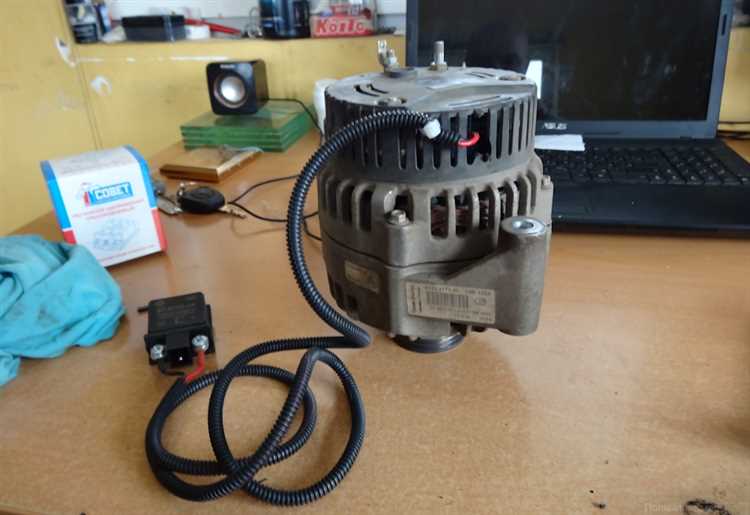

Проверка снятого генератора и подготовка к установке нового

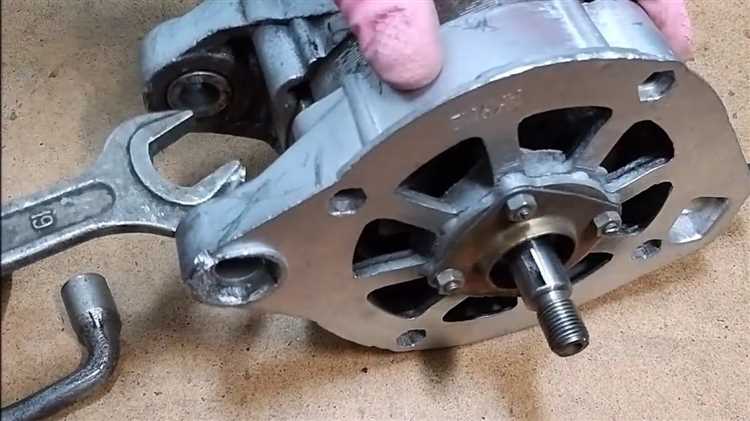

После снятия генератора с ЛуАЗ следует внимательно осмотреть его для выявления возможных повреждений. Начните с проверки корпуса на наличие трещин и признаков перегрева. Обратите внимание на состояние подшипников – они не должны иметь люфта или шумов при прокручивании вручную. Если подшипники изношены, их следует заменить.
Проверьте коллектор генератора на износ. Лопатки должны быть равномерно отшлифованы, без глубоких борозд или загрязнений. Если коллектор имеет повреждения, генератор потребует ремонта, или его можно заменить на новый.
Изучите состояние щеток. Если их износ составляет более 30%, замените их, поскольку они могут снизить эффективность работы устройства. Прочистите щеткодержатели от грязи и окислов для обеспечения надежного контакта.
Перед установкой нового генератора убедитесь, что на его местах подключения нет повреждений. Проверьте контакты на клеммах и проводах, при необходимости очистите их от окислов и загрязнений. Для этого используйте специальную щетку или наждачную бумагу. Замените поврежденные провода или соединения.
Если устанавливаете новый генератор, убедитесь, что его технические характеристики соответствуют требованиям автомобиля. Проверьте его номинальные напряжение и ток, а также совместимость с типом аккумулятора и системы зарядки.
Перед установкой нового генератора проверьте его вращение. Он должен вращаться без заеданий и посторонних шумов. Убедитесь, что генератор не имеет дефектов упаковки, таких как вмятины или потертости, которые могут свидетельствовать о транспортировке с повреждениями.
Вопрос-ответ:
Как снять генератор с ЛуАЗ?
Для снятия генератора с ЛуАЗ нужно выполнить несколько шагов. Сначала отключите аккумулятор, чтобы избежать короткого замыкания. Затем ослабьте натяжение ремня генератора, открутив болты, крепящие его. Далее открутите крепежные болты генератора, а также отсоедините провода от клемм. После этого аккуратно снимите генератор с его места установки.
Нужно ли снимать ремень перед снятием генератора с ЛуАЗ?
Да, ремень обязательно нужно снимать перед демонтажом генератора. Для этого ослабьте натяжение ремня, открутив натяжной болт или болт крепления, в зависимости от конструкции. Это позволит без проблем снять генератор.
Какие инструменты понадобятся для снятия генератора с ЛуАЗ?
Для снятия генератора с ЛуАЗ вам понадобятся следующие инструменты: ключи на 10 и 13 мм, отвертка, возможно, разводной ключ для ослабления ремня. Также стоит подготовить линейку или штангенциркуль для проверки натяжения ремня после установки нового генератора, если требуется.
Как правильно установить новый генератор на ЛуАЗ после снятия старого?
После снятия старого генератора установите новый на его место, прикрепив его к кронштейну с помощью крепежных болтов. Подключите провода к клеммам, соблюдая полярность. Затем натяните ремень, чтобы он был достаточно тугим, но не перегружал генератор. Проверьте правильность работы системы, включая генератор, запустив двигатель и замерив напряжение на аккумуляторе.
